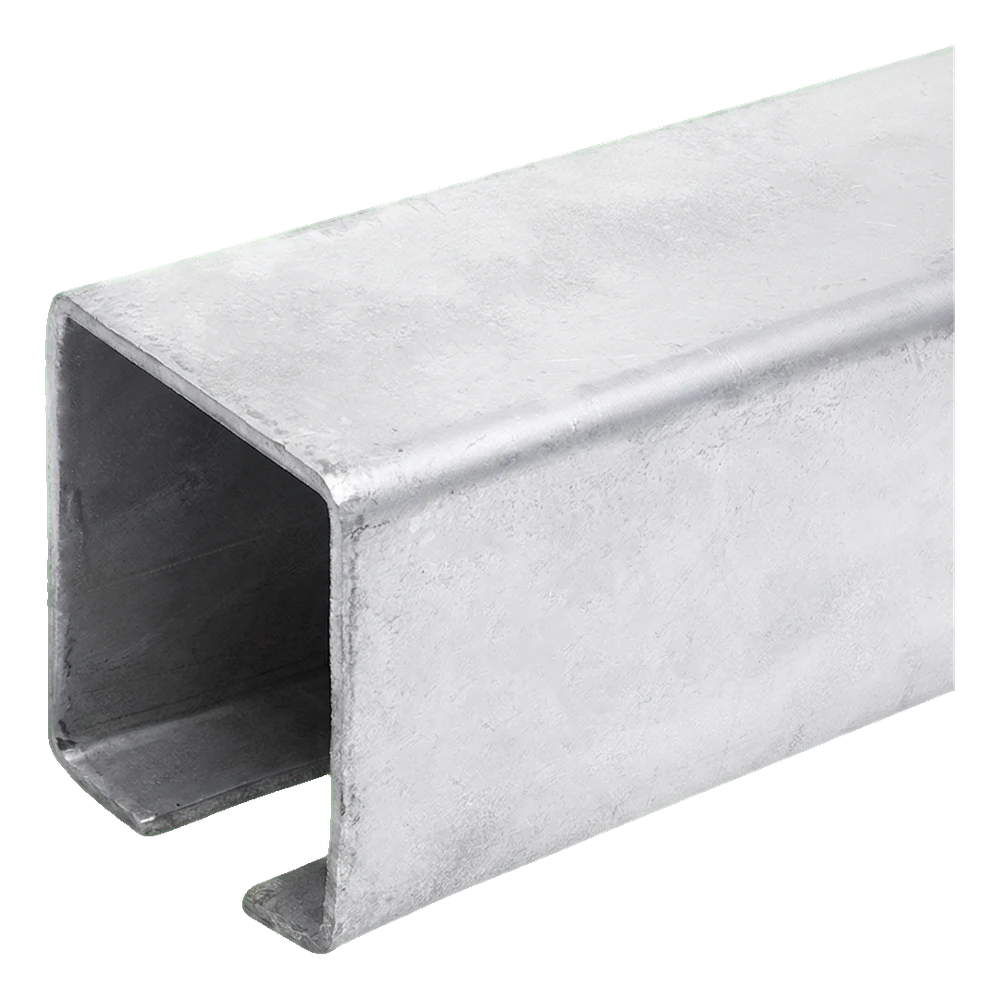

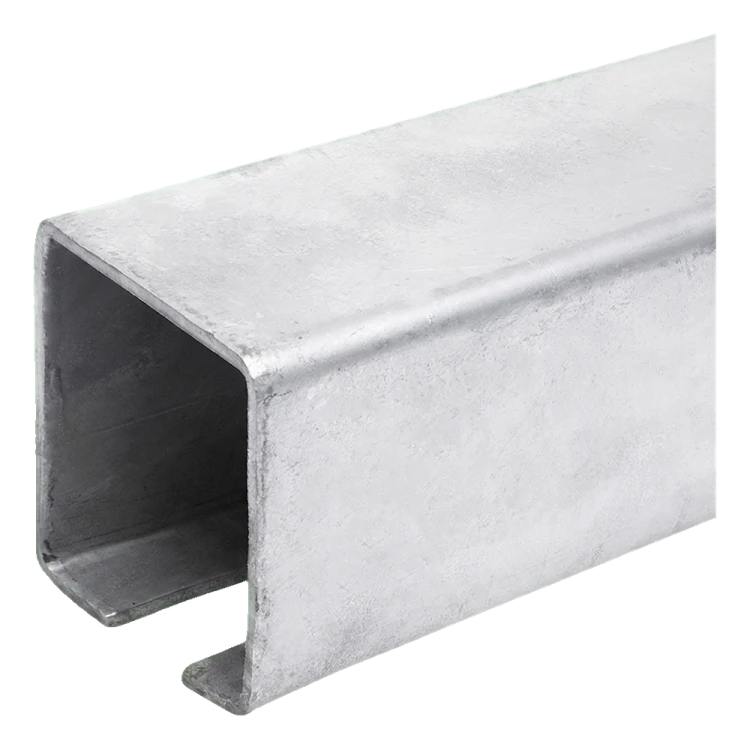

PSG szyna stalowa do bram przesuwnych podwieszanych 50×50 mm, długość 6000 mm

Profil 50 × 50 mm ze ścianką 3 mm i szczeliną 17,5 mm, długość 6000 mm – górny tor jezdny wózków bramy podwieszanej

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Szyna jezdna bramy podwieszanej to górny tor, w którym przesuwają się wózki niosące skrzydło. Szynę zawiesza się szczeliną w dół na wieszakach, a skrzydło wisi na wózkach przechodzących przez szczelinę.

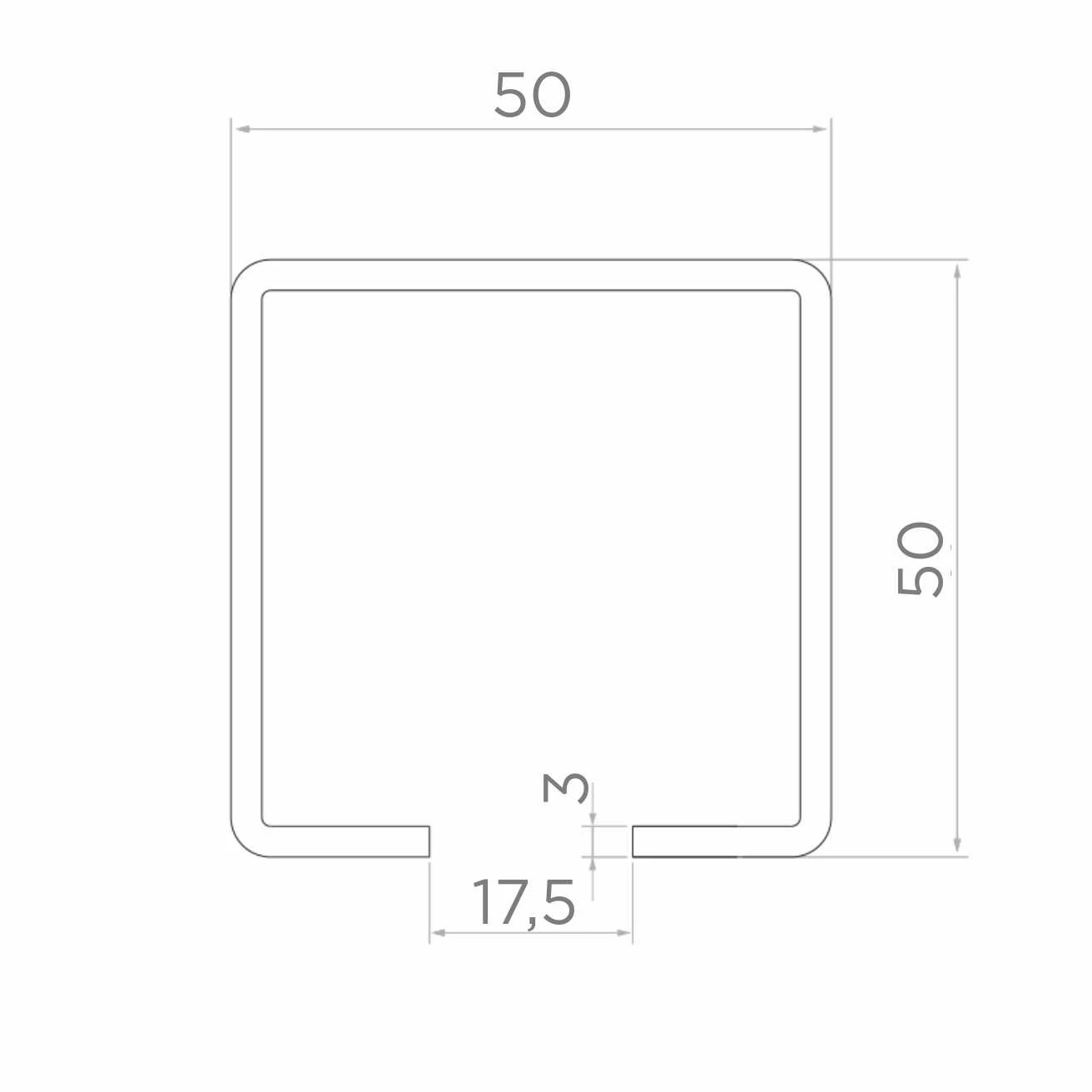

Przekrój ma zewnętrzne wymiary a × h równe 50 × 50 mm i ściankę s 3 mm. Szczelina w dolnej ścianie ma 17,5 mm, a długość szyny L wynosi 6000 mm.

Masa sztuki wynosi 21,35 kg. Szynę można przyciąć do długości skrzydła i toru przesuwu.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz wózki do profilu 50 × 50 mm – szyna, wózki i wieszaki muszą być z tego samego systemu.
• ✓Zawieś szynę szczeliną w dół na wieszakach przykręconych do nadproża lub konstrukcji wsporczej, w odstępach zgodnych z instrukcją systemu.
• ✓Kolejne odcinki łącz łącznikiem, a końce szyny zamknij zakończeniem.
