PSG trzpień z płytką 60×60 mm – zawias dolny do bramy skrzydłowej

Przejdź do sekcji Opinie

PSG trzpień z płytką stalowy, zawias dolny do bramy skrzydłowej. Płytka montażowa 60×60×15 mm, trzpień Ø20 mm, długość 89 mm. Nośność pary zawiasów 150 kg na skrzydle 2 m. Waga 0,59 kg.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 19,56 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] zawiasy #113

  • Rodzaj gwintu M10
  • Materiał Stal
  • Regulacja Tak
  • Średnica 20
  • Sposób montażu Do wmurowania

Opis

PSG trzpień z płytką 60×60 mm – zawias dolny do bramy skrzydłowej

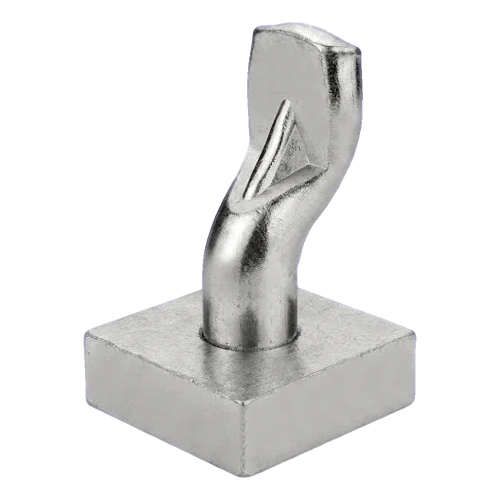

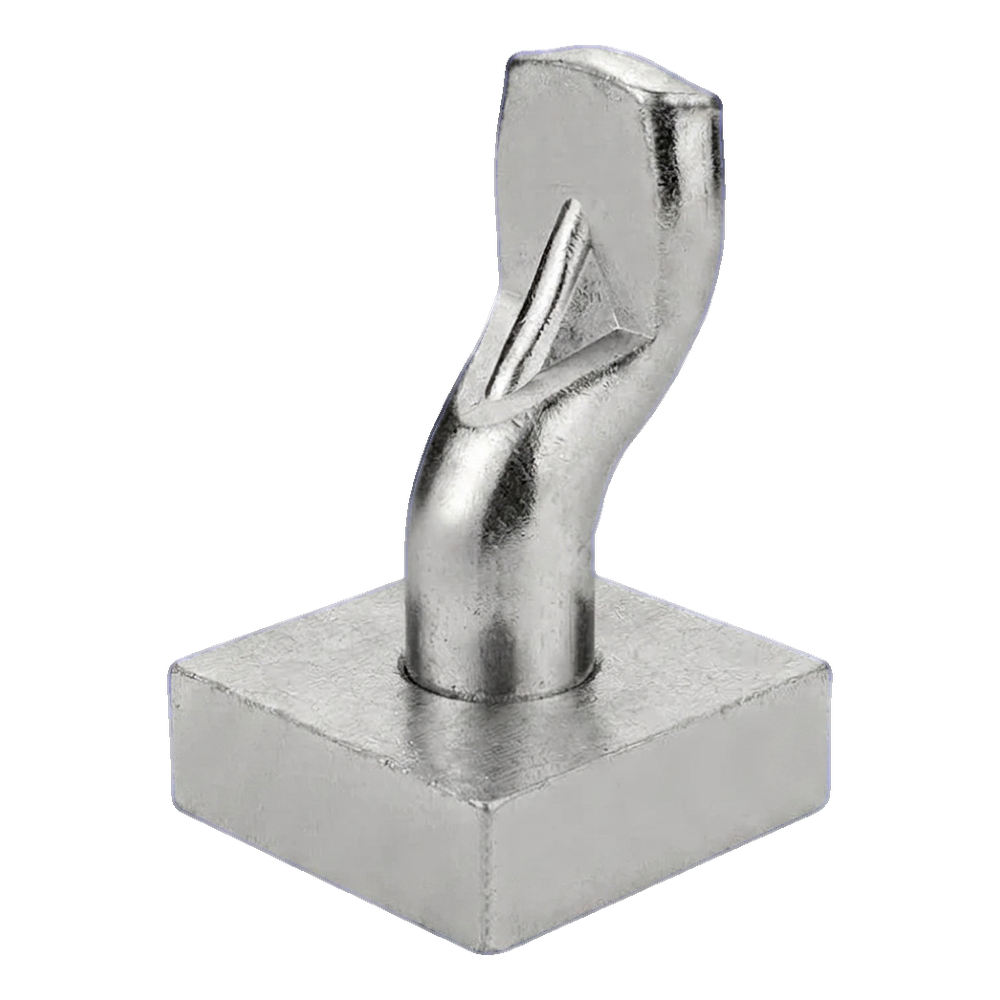

PSG trzpień z płytką – zawias dolny do bramy skrzydłowej, widok ogólny
PSG trzpień z płytką – zawias dolny do bramy skrzydłowej, widok ogólny

PSG trzpień z płytką (30) to stalowy zawias dolny przeznaczony do montażu bram skrzydłowych. Element składa się z trzpienia osadzanego w tulei zawiasu górnego oraz kwadratowej płytki montażowej, którą mocuje się do podstawy bramy. Solidna, jednolita konstrukcja ze stali zapewnia wysoką nośność i trwałość nawet przy intensywnej eksploatacji.

Dopuszczalne obciążenie pary zawiasów (górny + dolny) na skrzydle bramy o długości 2 m wynosi 150 kg, co pozwala na bezpieczne zawieszenie ciężkich skrzydeł z wypełnieniem pełnym lub panelowym. Trzpień montowany jest od dołu — płytka stanowi stabilną podstawę, a wyprofilowany czop z rowkiem zapewnia pewne osadzenie i swobodny obrót skrzydła.

Wymiary i parametry techniczne

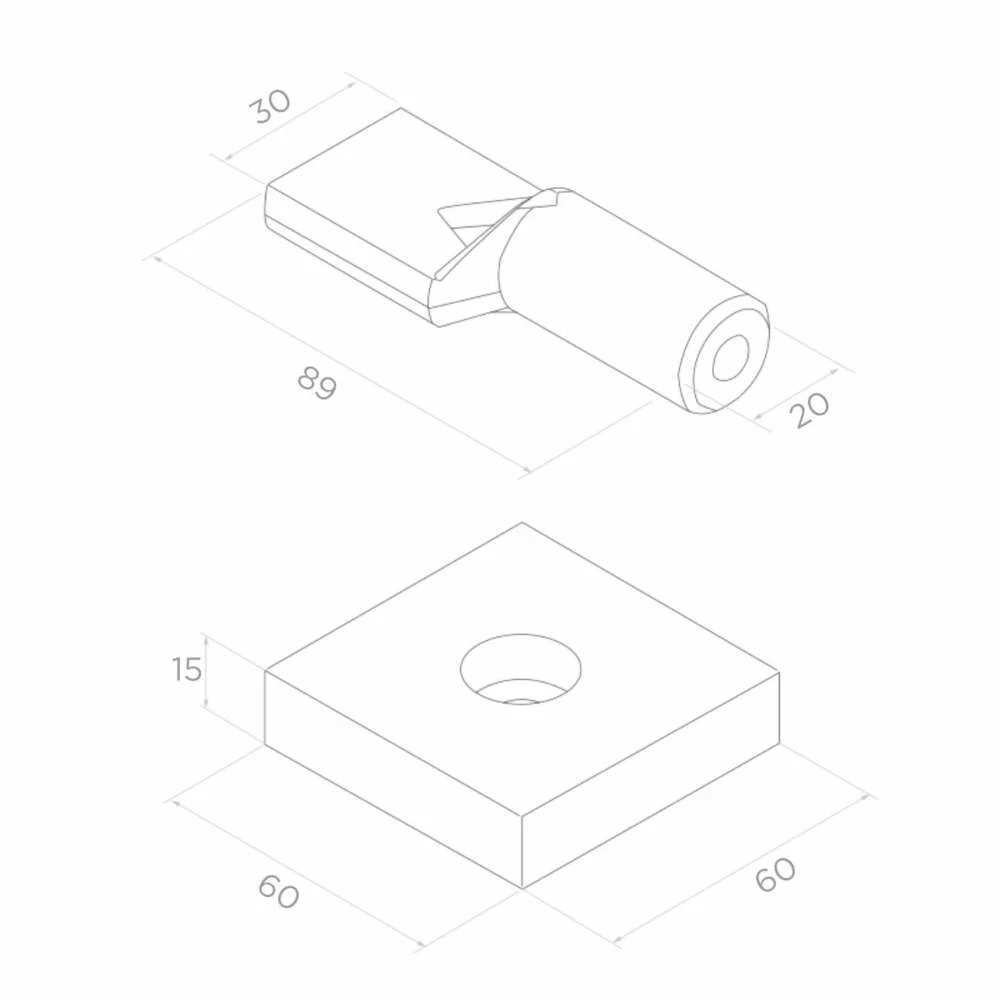

Rysunek wymiarowy trzpienia z płytką – widok izometryczny z wymiarami
Rysunek wymiarowy trzpienia z płytką – widok izometryczny z wymiarami
  • Długość całkowita trzpienia: 89 mm
  • Szerokość głowicy trzpienia: 30 mm
  • Średnica cylindrycznej części trzpienia (oś obrotu): Ø20 mm
  • Wymiary płytki montażowej: 60 × 60 mm
  • Grubość płytki montażowej: 15 mm
  • Materiał: stal
  • Waga: 0,59 kg
  • Dopuszczalne obciążenie pary zawiasów (skrzydło 2 m): 150 kg
  • EAN: 5901289676243
  • Producent: PSG

Zastosowanie i montaż

Trzpień z płytką jest elementem dolnym zawiasu bramy skrzydłowej. Płytkę montuje się do słupka lub podstawy ogrodzenia za pomocą śrub (otwór centralny w płytce), a trzpień stanowi oś, na której obraca się skrzydło bramy. Produkt przeznaczony jest do stosowania w parze z odpowiednim zawiasem górnym — razem tworzą kompletny układ zawiasowy dla jednego skrzydła. Dzięki masywnej konstrukcji i prostej geometrii montaż jest szybki i nie wymaga specjalistycznych narzędzi, co przekłada się na krótszy czas realizacji zlecenia na budowie.
