PSG tuleja mocująca do listwy zębatej bramy przesuwnej – ocynkowana M8

Przejdź do sekcji Opinie

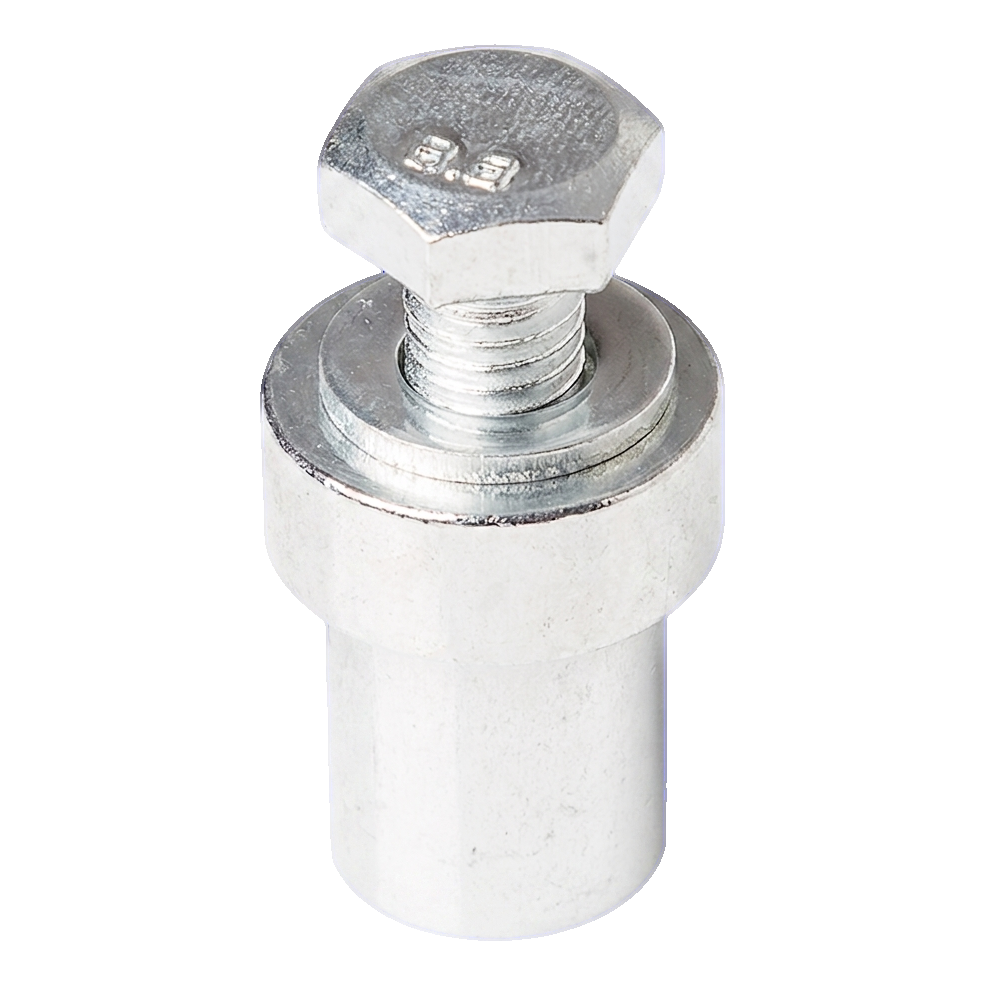

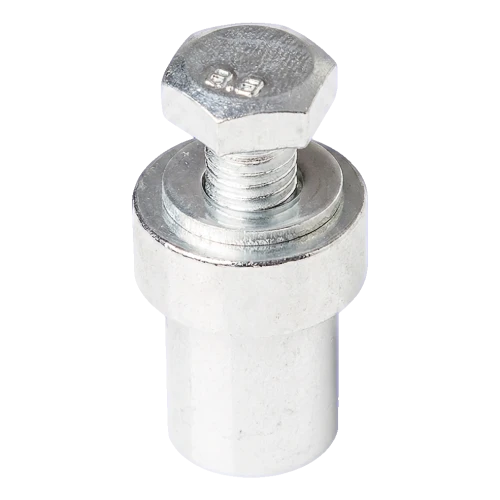

Tuleja mocująca PSG do listwy zębatej bramy przesuwnej, stal ocynkowana. Śruba M8×25mm klasa 8.8, kołnierz Ø20mm, trzpień Ø15mm, wysokość 25mm. Waga 0,046 kg. Do listew zębatych stalowych L1000×8mm.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 2,04 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] Cat 121 #121

  • Materiał Stal

Opis

Tuleja montażowa do listwy zębatej · M8 × 25

Tuleja stalowa z kołnierzem Ø 20 mm i korpusem Ø 15 mm, wysokość 25 mm, ze śrubą M8 × 25 klasy 8.8

M8 × 25śruba w zestawie
Ø 20 mmkołnierz
25 mmwysokość tulei
ocynkpowłoka
Rysunek wymiarowy tulei montażowej: kołnierz Ø 20 mm, korpus Ø 15 mm, wysokość H = 25 mm, śruba M8 × 25
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: widok z boku tulei ze śrubą. Wysokość kołnierza i łba śruby poglądowa.

Szybka decyzja

ZastosowanieMocowanie stalowej listwy zębatej do skrzydła bramy przesuwnej z dystansem między listwą a skrzydłem
DobórDo stalowych listew zębatych z otworami na tuleje Ø 15 mm, np. 1000 × 8 mm
WarunkiPowłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji

O produkcie

Tuleja montażowa łączy stalową listwę zębatą ze skrzydłem bramy przesuwnej. Korpus tulei wchodzi w otwór listwy, kołnierz ją podpiera, a śruba dociska listwę.

Kołnierz ma średnicę Ø 20 mm, korpus Ø 15 mm, a cała tuleja ma wysokość H 25 mm. W zestawie jest śruba M8 × 25 klasy 8.8. Masa sztuki wynosi 0,046 kg.

Stal jest ocynkowana (ocynk), co chroni ją przed korozją w typowych warunkach.

Wymiary

Średnica kołnierzaØ 20 mm
Średnica korpusuØ 15 mm
Wysokość tulei H25 mm
Śruba w zestawieM8 × 25
Klasa śruby8.8
Wymiary wg danych producenta.

Materiał i powłoka

Materiałstal
Powłokaocynk

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki0,046 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Sprawdź, czy otwory listwy pasują na korpus tulei Ø 15 mm.
  • ✓Zamocuj tuleję na skrzydle zgodnie z instrukcją napędu i dokręć listwę śrubą M8 × 25.
  • ✓Na całej długości listwy ustaw jednakowy luz między zębami listwy a kołem zębatym napędu.

Ważne

Liczbę tulei na listwę określa instrukcja napędu lub producent listwy. Tuleje stosuj w komplecie z odpowiednią listwą.
