PSG uchwyt najazdu bramy przesuwnej samonośnej 70/80 stalowy ocynkowany

Przejdź do sekcji Opinie

PSG uchwyt najazdu bramy przesuwnej samonośnej ze stali ocynkowanej. Grubość blachy 4 mm, wymiary 110,5 x 143 x 100 mm, waga 1,1 kg. Do szyn 70×70 mm i 80×80 mm. Otwory montażowe fasolkowe 24×10,5 mm, otwór okrągły ø12,1 mm.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 28,43 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Opis

PSG uchwyt najazdu bramy przesuwnej samonośnej 70/80 stalowy ocynkowany

Stalowy uchwyt najazdu PSG przeznaczony do bram przesuwnych samonośnych prowadzonych na szynie 70×70 mm oraz 80×80 mm. Stabilizuje skrzydło bramy po zamknięciu i równomiernie rozkłada jego ciężar na większą liczbę elementów konstrukcyjnych, co znacząco wydłuża żywotność wózków jezdnych i ogranicza ich zużycie eksploatacyjne.

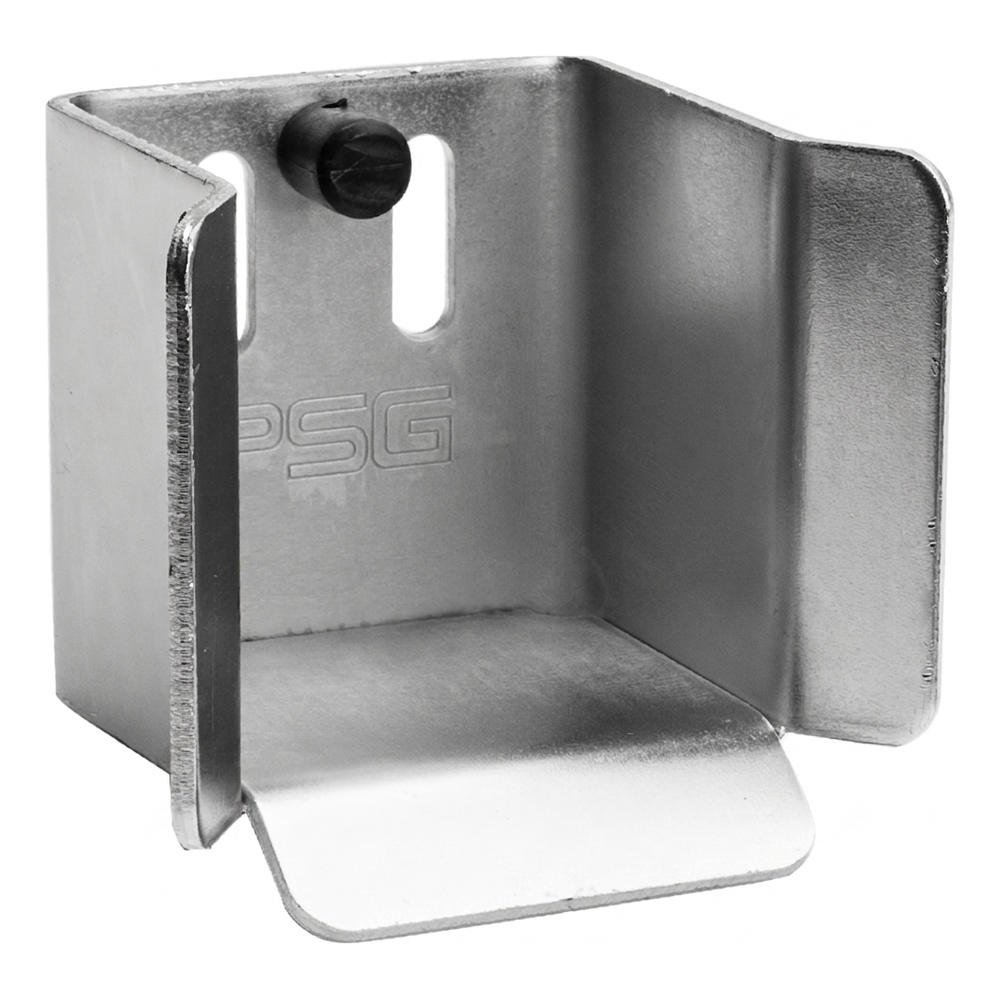

PSG uchwyt najazdu 70/80 do bramy przesuwnej samonośnej – widok perspektywiczny
PSG uchwyt najazdu 70/80 do bramy przesuwnej samonośnej – widok perspektywiczny

Uchwyt współpracuje z rolką najazdową i pełni funkcję prowadzącą — po najechaniu rolki w uchwyt brama zostaje ustabilizowana w pozycji zamkniętej, eliminując boczne wychylenia skrzydła. Na tylnej ściance montażowej znajdują się dwa otwory podłużne (fasolkowe) umożliwiające regulację pozycji podczas montażu oraz otwór okrągły ø12,1 mm. Wbudowany gumowy odbój amortyzuje uderzenie rolki i tłumi hałas przy zamykaniu bramy.

Produkt wykonany ze stali ocynkowanej o grubości blachy 4 mm, co zapewnia wysoką odporność na korozję i długotrwałą eksploatację w warunkach zewnętrznych.

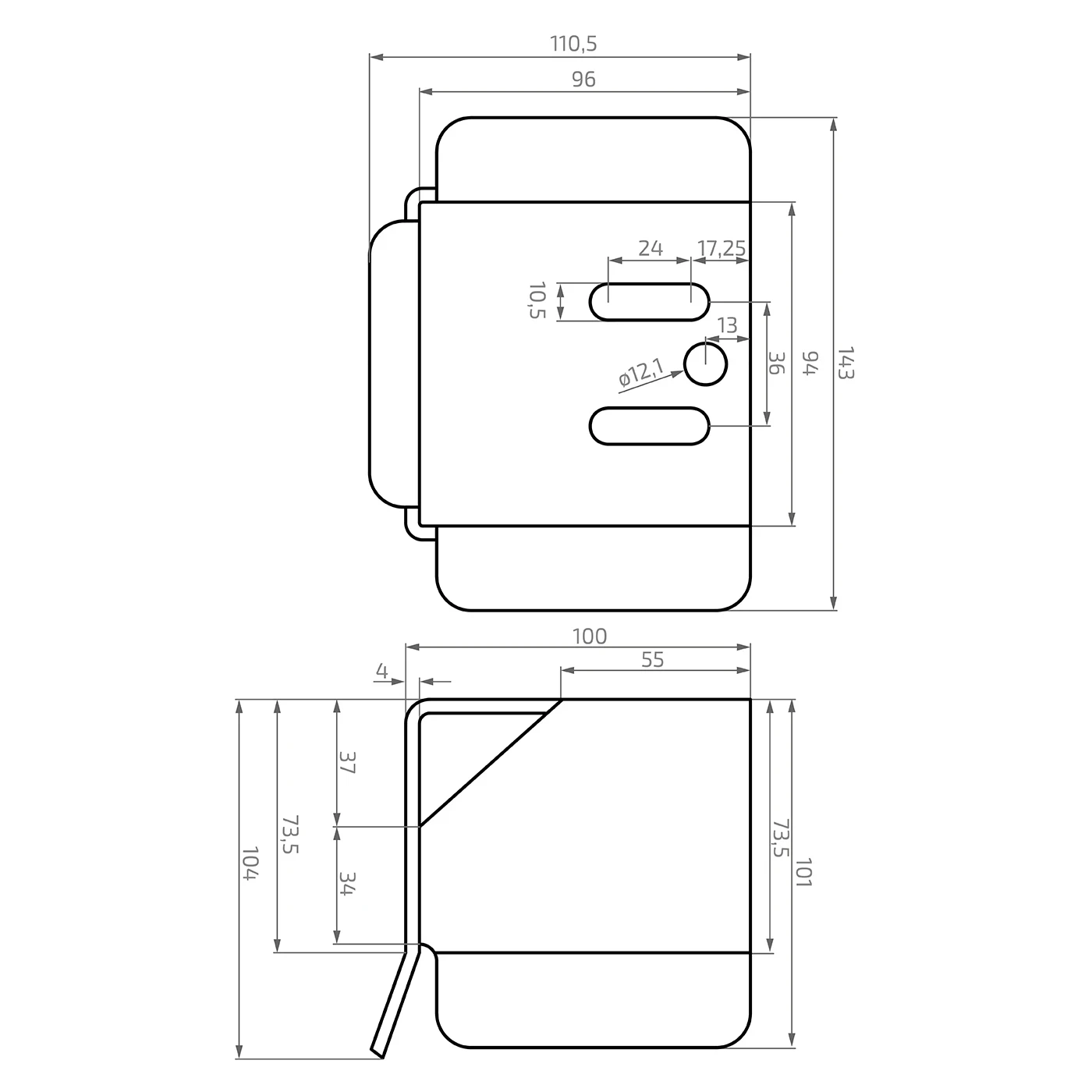

Rysunek wymiarowy uchwytu najazdu PSG 70/80 – widok z przodu i z boku
Rysunek wymiarowy uchwytu najazdu PSG 70/80 – widok z przodu i z boku

Wymiary i dane techniczne

  • Szerokość całkowita: 110,5 mm
  • Szerokość płyty montażowej: 96 mm
  • Wysokość płyty montażowej: 143 mm
  • Wysokość ścianek bocznych: 94 mm
  • Głębokość całkowita: 100 mm
  • Głębokość górnej osłony: 55 mm
  • Wysokość całkowita (widok z boku): 101–104 mm
  • Grubość blachy: 4 mm
  • Otwory montażowe fasolkowe: 24 × 10,5 mm – 2 szt.
  • Otwór okrągły: ø12,1 mm
  • Rozstaw otworów: 36 mm
  • Kompatybilność: szyna 70×70 mm i 80×80 mm
  • Materiał: stal ocynkowana
  • Waga: 1,1 kg
  • Producent: PSG
  • EAN: 5901289674850

Zastosowanie

Uchwyt najazdu jest kluczowym elementem systemu bramy przesuwnej samonośnej. Montowany na słupku bramy po stronie zamykania, współpracuje z rolką najazdową zamocowaną na skrzydle bramy. Dzięki regulowanym otworom montażowym instalator może precyzyjnie ustawić pozycję uchwytu, dopasowując go do konkretnych warunków montażu. Solidna konstrukcja ze stali ocynkowanej o grubości 4 mm gwarantuje bezawaryjną pracę przez wiele lat, nawet przy intensywnym użytkowaniu bramy w obiektach przemysłowych i komercyjnych.
