PSG uchwyt najazdu do bramy przesuwnej na szynę 140×140 mm stalowy

Przejdź do sekcji Opinie

PSG uchwyt najazdu do bramy przesuwnej na szynę 140×140 mm, stalowy ocynkowany srebrny. Wymiary 222×154×110 mm, grubość blachy 4 mm, waga 2,46 kg. Z gumowym odbojnikiem amortyzującym.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 72,80 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Opis

PSG uchwyt najazdu do bramy przesuwnej na szynę 140×140 mm stalowy

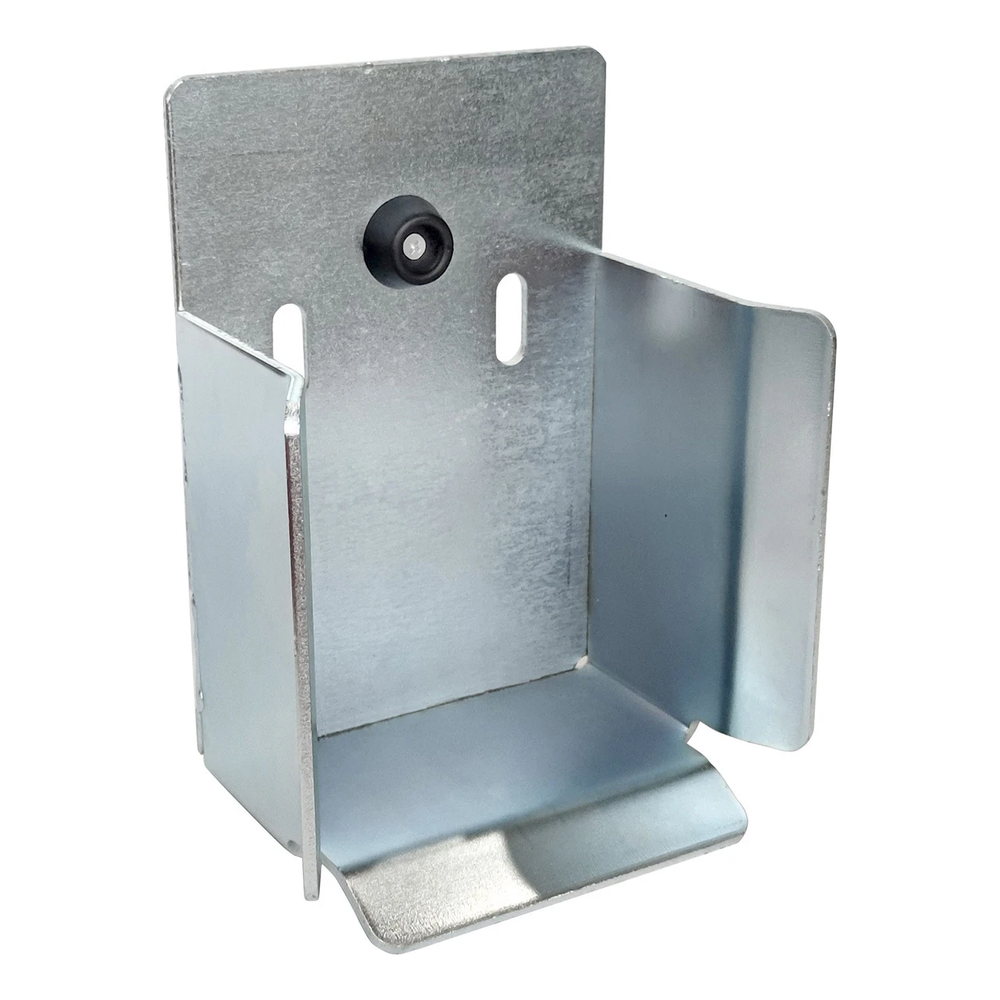

PSG uchwyt najazdu do bramy przesuwnej na szynę 140×140 mm – widok perspektywiczny
PSG uchwyt najazdu do bramy przesuwnej na szynę 140×140 mm – widok perspektywiczny

Uchwyt najazdu PSG to stalowy element końcowy przeznaczony do bram przesuwnych poruszających się na szynie 140×140 mm. Montowany przy słupku domykającym, precyzyjnie zatrzymuje i stabilizuje skrzydło bramy w pozycji zamkniętej — gwarantując powtarzalną, dokładną pozycję domknięcia przy każdym cyklu pracy.

Podczas zamykania rolka najazdowa bramy wjeżdża w profil uchwytu w kształcie litery U z rozchylonymi krawędziami naprowadzającymi. Dzięki temu część obciążeń przenosi się na punkt domknięcia, odciążając wózki i rolki jezdne. To realnie wydłuża żywotność całego układu jezdnego — szczególnie istotne przy bramach cięższych i intensywnie eksploatowanych. Wbudowany gumowy odbojnik amortyzuje moment zatrzymania skrzydła, ograniczając hałas i wibracje.

Korzyści dla instalatora

  • Precyzyjne pozycjonowanie bramy — skrzydło zatrzymuje się zawsze w tym samym miejscu, co eliminuje potrzebę ręcznej regulacji domknięcia
  • Odciążenie układu jezdnego — przeniesienie części obciążeń na uchwyt ogranicza opadanie czoła bramy w czasie i zmniejsza zużycie rolek
  • Stabilizacja w pozycji zamkniętej — zamknięta brama nie „wędruje” pod wpływem wiatru lub nierówności terenu
  • Amortyzacja domknięcia — gumowy odbojnik tłumi uderzenia, poprawiając kulturę pracy i wydłużając żywotność elementów

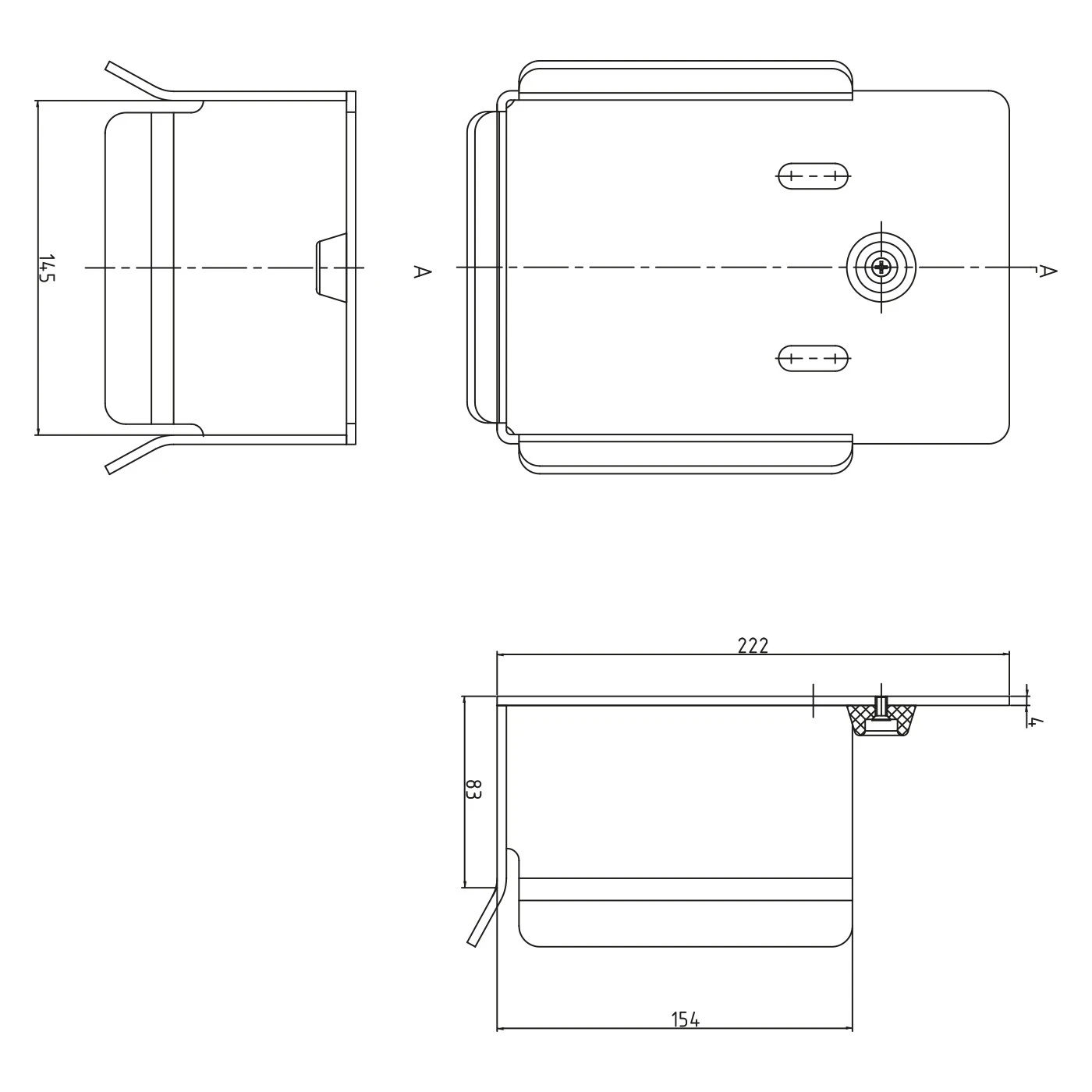

Rysunek techniczny uchwytu najazdu PSG – rzuty z wymiarami
Rysunek techniczny uchwytu najazdu PSG – rzuty z wymiarami

Wymiary i dane techniczne

  • Przeznaczenie: do szyny 140×140 mm
  • Długość całkowita (górna płyta): 222 mm
  • Szerokość wewnętrzna chwytaka: 145 mm
  • Długość dolnej części chwytaka: 154 mm
  • Wysokość wewnętrzna (robocza): 83 mm
  • Głębokość: 110 mm
  • Grubość blachy: 4 mm
  • Materiał: stal
  • Kolor: srebrny (ocynk)
  • Waga: 2,46 kg
  • EAN: 5903313208451

Montaż i zastosowanie

Uchwyt najazdu montuje się przy końcu toru jazdy bramy — bezpośrednio przy słupku domykającym. Jest dedykowany do bram przesuwnych samonośnych z szyną jezdną (ceownikiem) 140×140 mm przymocowaną do skrzydła bramy, która przesuwa się po rolkach wózków zakotwionych w fundamencie. Podłużne otwory montażowe w górnej płycie umożliwiają regulację położenia uchwytu względem osi szyny, co ułatwia precyzyjne ustawienie punktu domknięcia już na etapie instalacji.
