PSG wspornik do uchwytu najazdu bramy przesuwnej samonośnej 130×75 mm

Przejdź do sekcji Opinie

Wspornik PSG do uchwytu najazdu bramy przesuwnej samonośnej ze stali ocynkowanej. Wymiary 130×75×55 mm, grubość blachy 3 mm. Kątownik z otworami fasolkowymi do regulacji pozycji. Do bocznego montażu gniazda najazdu. Waga 0,28 kg.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 10,79 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Opis

PSG wspornik do uchwytu najazdu bramy przesuwnej samonośnej 130×75 mm

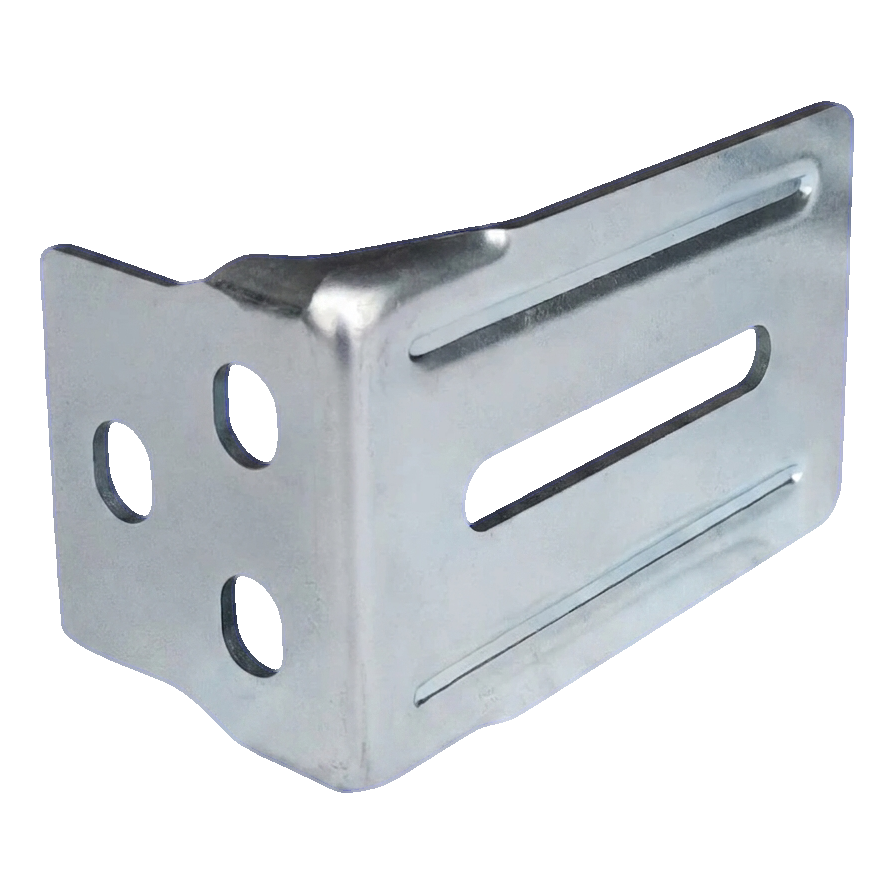

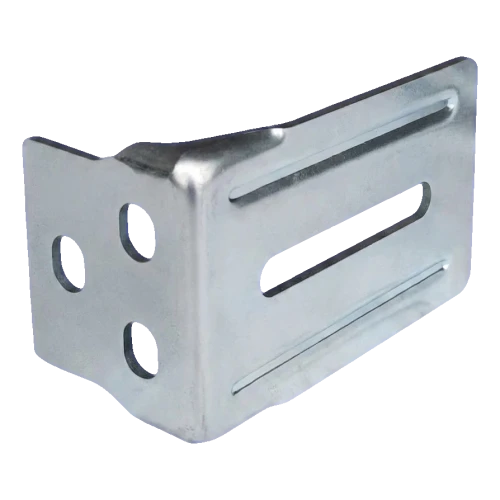

PSG wspornik do uchwytu najazdu bramy przesuwnej – widok perspektywiczny
PSG wspornik do uchwytu najazdu bramy przesuwnej – widok perspektywiczny

Wspornik do uchwytu najazdu PSG to stalowy kątownik przeznaczony do bocznego montażu gniazda najazdu w bramach przesuwnych samonośnych. Dzięki solidnej konstrukcji z blachy stalowej o grubości 3 mm zapewnia stabilne i trwałe mocowanie mechanizmu najazdowego — kluczowego elementu odpowiedzialnego za prawidłowe domykanie bramy przesuwnej.

Wspornik ma kształt litery L i jest wyposażony w otwory fasolkowe (podłużne) zarówno na pionowym, jak i poziomym kołnierzu, co umożliwia precyzyjną regulację pozycji uchwytu najazdu podczas montażu. Otwory okrągłe na pionowej ściance służą do dodatkowego mocowania. Taka konstrukcja pozwala firmom instalacyjnym na szybki montaż z możliwością korekty ustawienia bez konieczności przewiercania nowych otworów.

Wymiary i specyfikacja techniczna

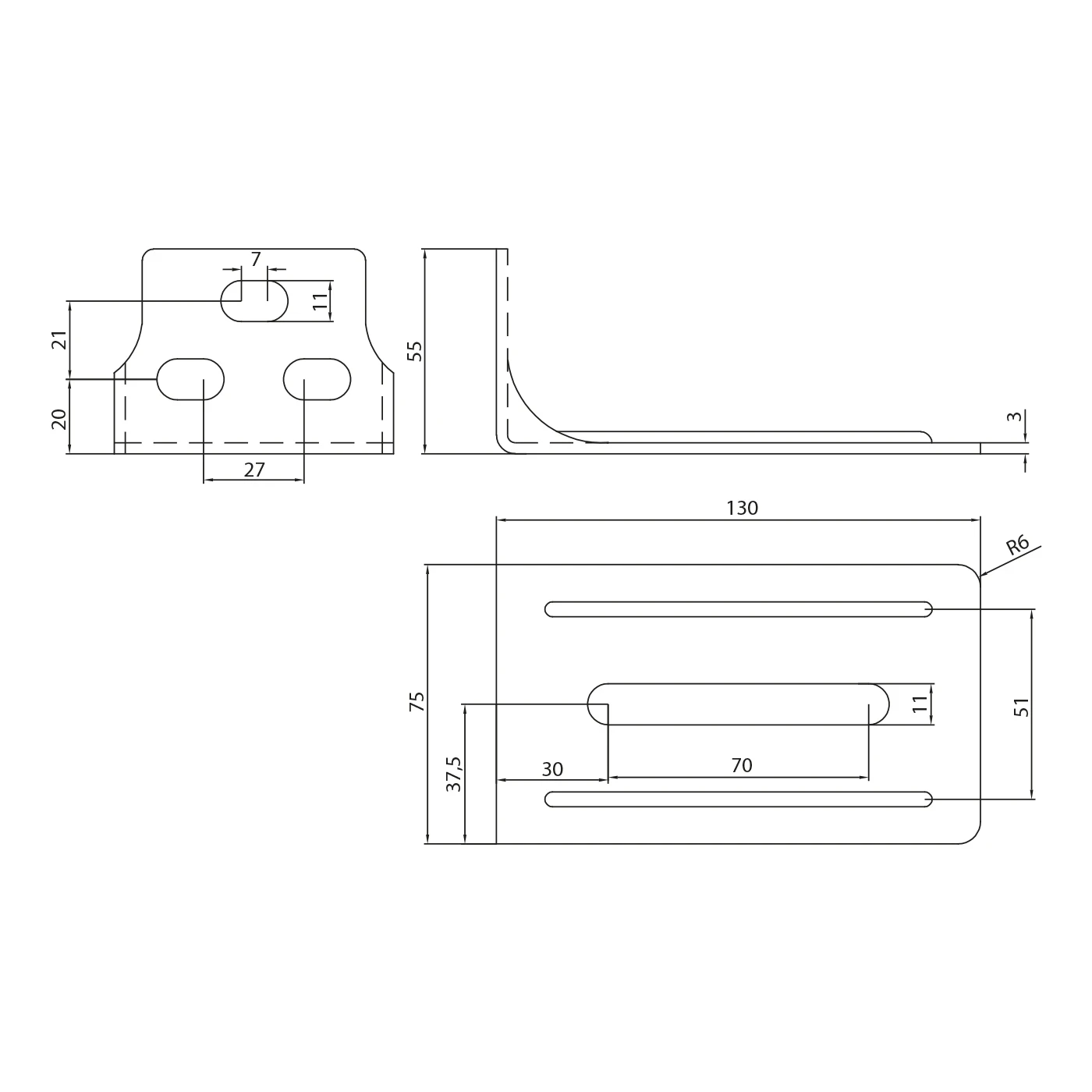

Rysunek wymiarowy wspornika PSG do uchwytu najazdu – rzuty ortogonalne z wymiarami
Rysunek wymiarowy wspornika PSG do uchwytu najazdu – rzuty ortogonalne z wymiarami
  • Długość kołnierza poziomego (L): 130 mm
  • Szerokość wspornika: 75 mm
  • Wysokość kołnierza pionowego (H): 55 mm
  • Grubość blachy: 3 mm
  • Promień zaokrąglenia narożników: R6
  • Otwory fasolkowe (regulacyjne): 11 mm szerokości
  • Długość otworu fasolkowego środkowego (kołnierz poziomy): 70 mm
  • Rozstaw osi otworów podłużnych (kołnierz poziomy): 51 mm
  • Rozstaw otworów (kołnierz pionowy): 27 × 21 mm
  • Materiał: stal ocynkowana
  • Waga: 0,28 kg
  • EAN: 5901289670272
  • Producent: PSG

Zastosowanie i montaż

Wspornik montuje się bocznie do słupka lub konstrukcji nośnej bramy. Pionowy kołnierz z otworami okrągłymi i fasolkowymi służy do przykręcenia wspornika do podłoża, natomiast na kołnierzu poziomym mocowany jest uchwyt najazdu (gniazdo najazdu). Podłużne otwory fasolkowe zapewniają zakres regulacji w trzech osiach, co pozwala na dokładne ustawienie pozycji rolki najazdowej względem szyny jezdnej bramy samonośnej.

Element dedykowany do systemu bram przesuwnych samonośnych PSG — gwarantuje pełną kompatybilność z uchwytami najazdu tego producenta.
