PSG wspornik do uchwytu najazdu bramy przesuwnej stalowy 150×120 mm

Przejdź do sekcji Opinie

Wspornik PSG do uchwytu najazdu bramy przesuwnej, stalowy. Wymiary 150×120 mm, grubość blachy 3 mm, waga 0,72 kg. Ramię pionowe z 3 otworami podłużnymi 11×70 mm, ramię poziome z 4 otworami 11×17 mm. Przetłoczenie wzmacniające R8 mm.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 22,14 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Opis

PSG wspornik do uchwytu najazdu bramy przesuwnej stalowy 150×120 mm

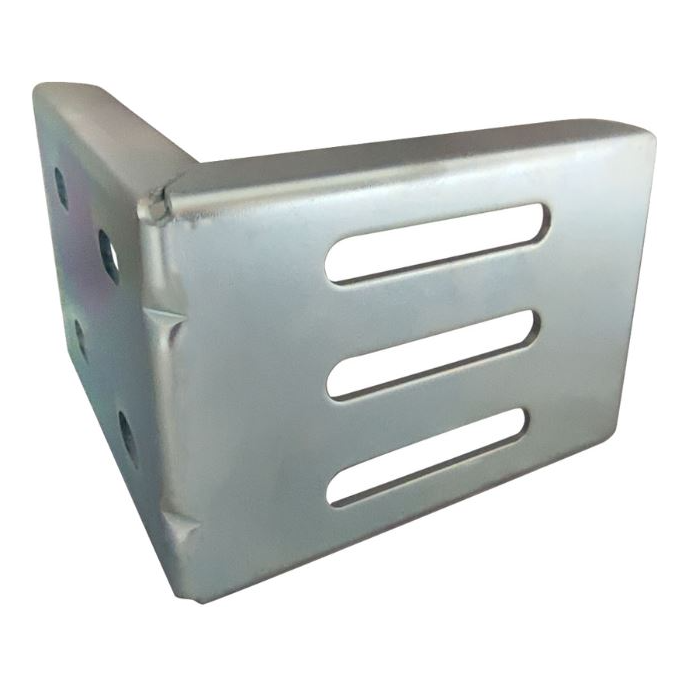

Wspornik do uchwytu najazdu marki PSG to wytrzymały element montażowy w kształcie litery L, przeznaczony do systemów bram przesuwnych. Służy jako podstawa do zamocowania uchwytu najazdu wózka bramowego — zapewnia stabilne i regulowane połączenie uchwytu z konstrukcją bramy lub słupkiem. Dzięki podłużnym otworom montażowym (fasolkom) umożliwia precyzyjną regulację położenia w trzech osiach, co znacząco ułatwia ustawienie bramy podczas montażu.

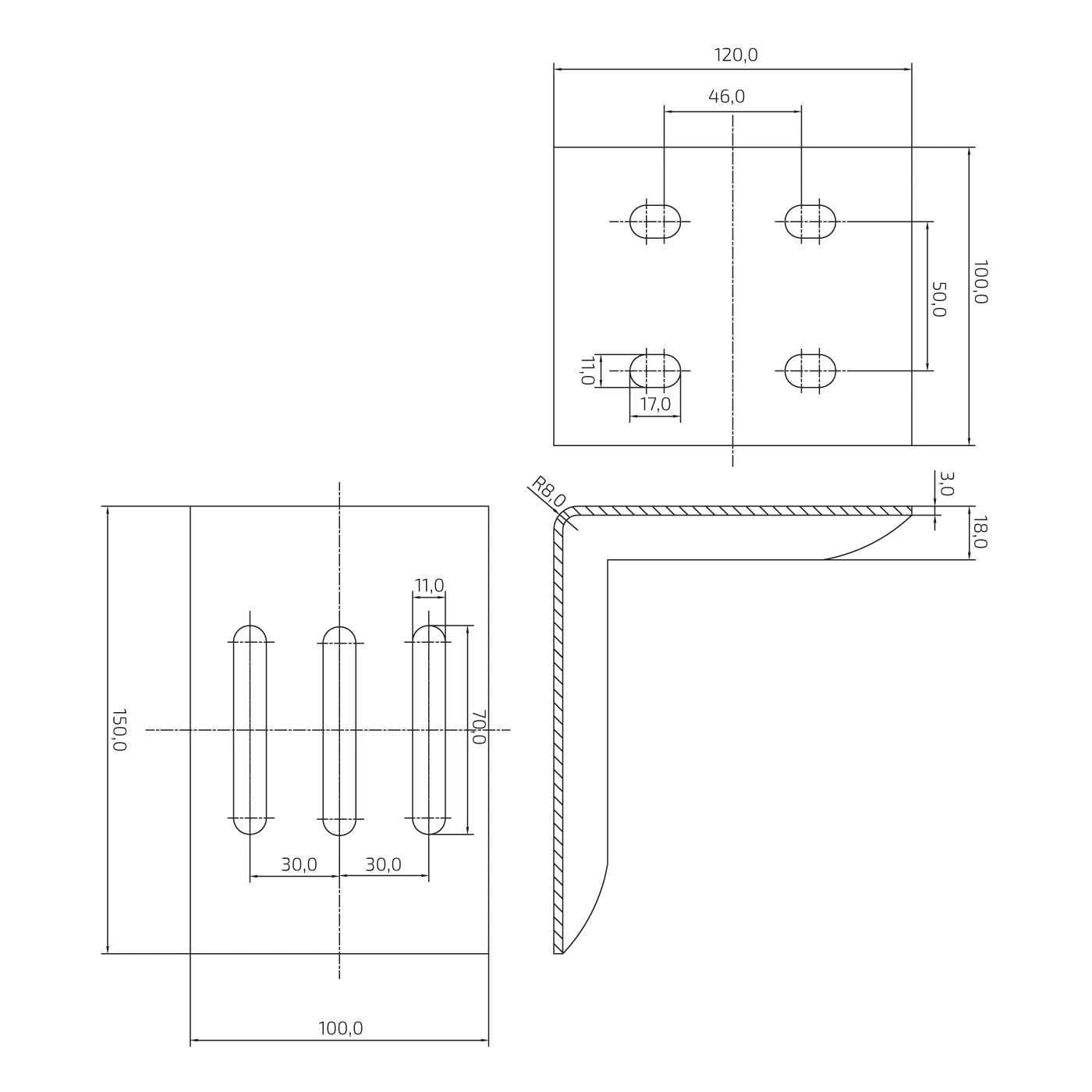

Rysunek wymiarowy wspornika do uchwytu najazdu PSG z trzema rzutami – widok z przodu, z góry i profil boczny
Rysunek wymiarowy wspornika do uchwytu najazdu PSG z trzema rzutami – widok z przodu, z góry i profil boczny

Wymiary i konstrukcja

  • Wymiary ramienia pionowego (dłuższego): 150 × 100 mm
  • Wymiary ramienia poziomego (krótszego): 120 × 100 mm
  • Grubość blachy stalowej: 3 mm
  • Promień gięcia wewnętrznego: R8 mm
  • Przetłoczenie wzmacniające w narożniku: 18 mm
  • Waga: 0,72 kg

Otwory montażowe

  • Ramię pionowe: 3 otwory podłużne (fasolki) o wymiarach 11 × 70 mm, rozstaw osi 30 mm
  • Ramię poziome: 4 otwory podłużne (fasolki) o wymiarach 11 × 17 mm, rozstaw osi 46 × 50 mm

Podłużne otwory montażowe na obu ramionach pozwalają na płynną regulację pozycji uchwytu najazdu zarówno w pionie, jak i w poziomie. Trzy duże fasolki (70 mm) na ramieniu pionowym zapewniają szeroki zakres regulacji wysokości, co jest szczególnie istotne przy niwelowaniu nierówności podłoża lub dopasowywaniu poziomu szyny jezdnej.

Dane katalogowe

  • Producent: PSG
  • Materiał: stal z przetłoczeniem wzmacniającym
  • EAN: 5903313203609

Wspornik jest elementem systemu osprzętu bramowego PSG i współpracuje z uchwytami najazdu dedykowanymi do wózków jezdnych bram przesuwnych. Solidna konstrukcja z blachy stalowej o grubości 3 mm z dodatkowym przetłoczeniem w narożniku gwarantuje wysoką sztywność i trwałość — nawet przy codziennej eksploatacji ciężkich bram przesuwnych.
