PSG wspornik uchwytu najazdu bramy przesuwnej – montaż boczny, stalowy

Przejdź do sekcji Opinie

Wspornik uchwytu najazdu PSG ze stali, montaż boczny. Blacha stalowa 4 mm, wymiary 174×113×175 mm, waga 1,156 kg. Wysięg 175 mm, otwory montażowe 3×⌀12 mm, otwory regulacyjne 130×11 mm. Do bram przesuwnych samonośnych.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 32,79 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Opis

PSG wspornik uchwytu najazdu bramy przesuwnej – montaż boczny, stalowy

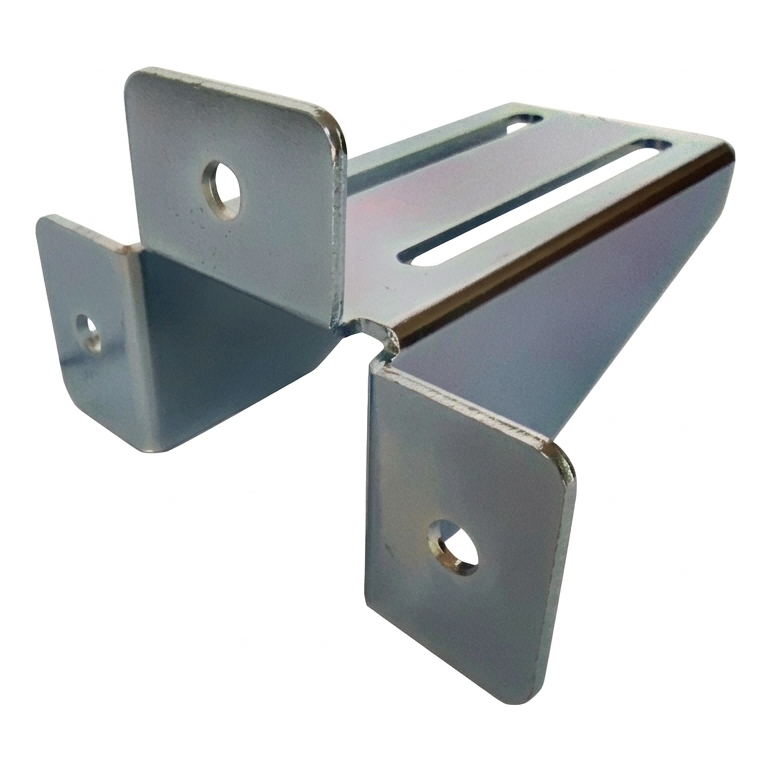

PSG wspornik uchwytu najazdu bramy przesuwnej – widok produktu
PSG wspornik uchwytu najazdu bramy przesuwnej – widok produktu

Wspornik uchwytu najazdu PSG to stalowy element konstrukcyjny przeznaczony do bocznego montażu gniazda najazdu w bramach przesuwnych samonośnych. Dzięki solidnej konstrukcji z blachy stalowej o grubości 4 mm oraz precyzyjnym otworom montażowym zapewnia trwałe i stabilne mocowanie uchwytu rolkowego do słupka lub ściany. Produkt skraca czas instalacji — otwory podłużne (fasolkowe) umożliwiają regulację pozycji bez konieczności ponownego wiercenia.

Wspornik jest niezbędnym elementem w systemach bram przesuwnych, gdzie uchwyt najazdu musi zostać zamontowany bocznie, a nie od góry. Sprawdza się wszędzie tam, gdzie konstrukcja słupka lub ściany wymaga odsunięcia gniazda najazdu od powierzchni montażowej — wysięg 175 mm zapewnia odpowiedni dystans.

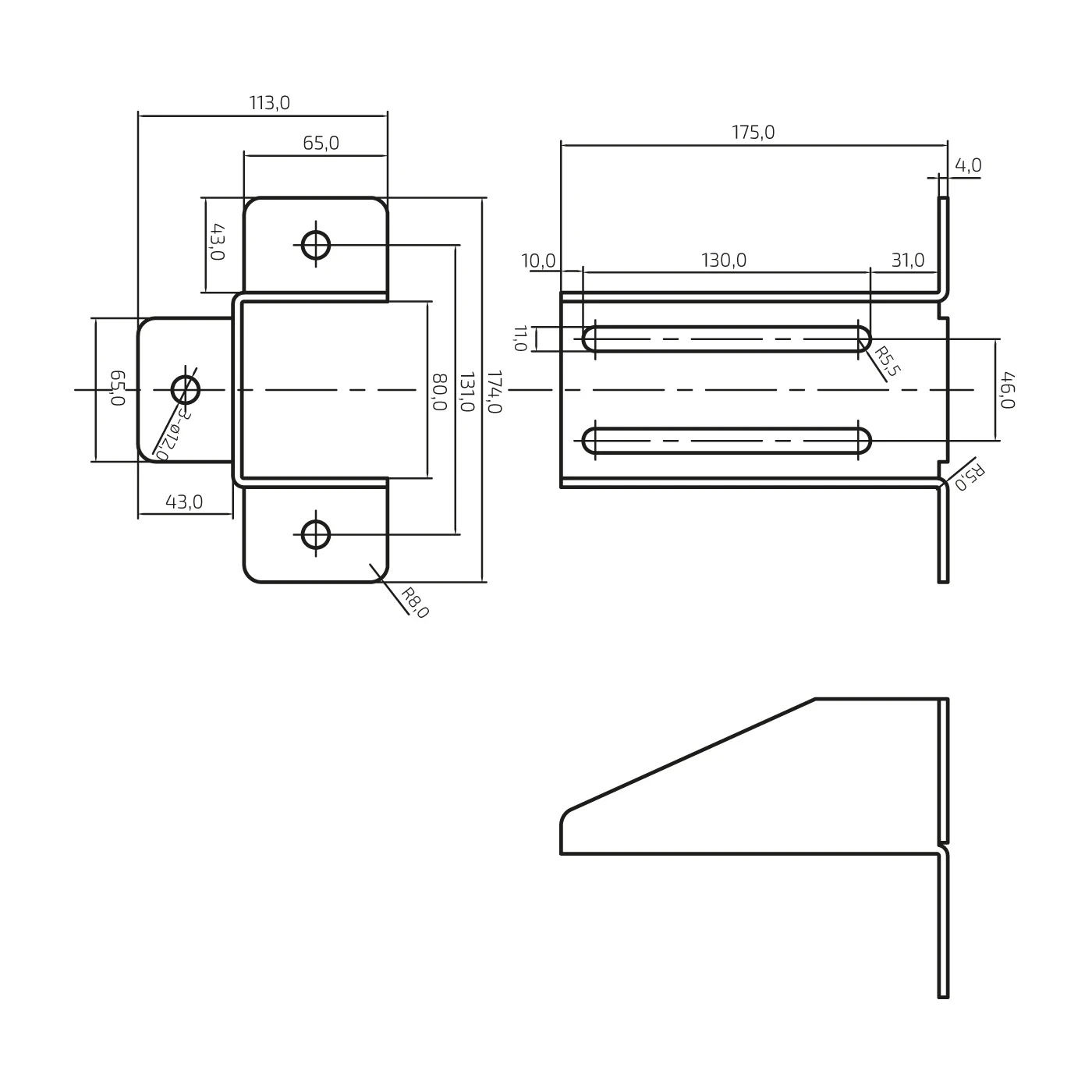

Rysunek wymiarowy wspornika uchwytu najazdu PSG – trzy rzuty z wymiarami
Rysunek wymiarowy wspornika uchwytu najazdu PSG – trzy rzuty z wymiarami

Wymiary gabarytowe

  • Wysokość całkowita: 174 mm
  • Szerokość całkowita: 113 mm
  • Długość (wysięg od ściany): 175 mm
  • Wysokość korpusu: 80 mm
  • Grubość blachy: 4 mm
  • Waga: 1,156 kg

Otwory montażowe i regulacyjne

  • Otwory montażowe: 3 × ⌀12 mm (na kołnierzach bocznych)
  • Rozstaw otworów montażowych (pion): 131 mm
  • Otwory podłużne (fasolkowe): długość 130 mm, szerokość 11 mm
  • Rozstaw otworów fasolkowych (pion): 46 mm
  • Odległość fasolki od krawędzi przedniej: 10 mm
  • Odległość fasolki od krawędzi tylnej: 31 mm
  • Promień zaokrąglenia fasolki: R5,5

Kołnierze mocujące

  • Wymiary kołnierzy bocznych: 65 × 43 mm
  • Wymiary kołnierza przedniego: 65 × 43 mm
  • Promień zaokrąglenia krawędzi: R8
  • Promień gięcia: R5

Dane materiałowe i identyfikacyjne

  • Materiał: blacha stalowa
  • Producent: PSG
  • EAN: 5903313203593

Wspornik nadaje się do montażu zarówno na słupkach stalowych, jak i betonowych. Otwory podłużne umożliwiają precyzyjną regulację pozycji gniazda najazdu w poziomie, co jest szczególnie przydatne przy korygowaniu osi bramy po osadzeniu słupków. Trzy otwory okrągłe ⌀12 mm na kołnierzach zapewniają pewne kotwienie elementu do podłoża.
