PSG zakończenie profilu jezdnego bramy przesuwnej 68x68 ocynkowane

Przejdź do sekcji Opinie

Zakończenie profilu jezdnego PSG 68x68 mm, ocynkowane. Wymiary 94x140 mm, waga 0,22 kg. Element wsuwany 40x45 mm, blacha czołowa 67x68x3 mm. Do profili 68x68x3,5 mm. Ochrona antykorozyjna, śruby montażowe w zestawie.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 11,97 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] szyny-jezdne #115

  • Materiał Stal

Opis

Zakończenie profilu jezdnego · płyta 68 × 67 mm

Płyta czołowa 68 × 67 mm z dociskiem wsuwanym w szynę na 40 mm – zamyka koniec profilu 68 × 68 × 3,5 mm bramy przesuwnej samonośnej

68 × 67 mmpłyta czołowa
68 × 68 × 3,5 mmdo profilu
40 mmgłębokość docisku
ocynkpowłoka

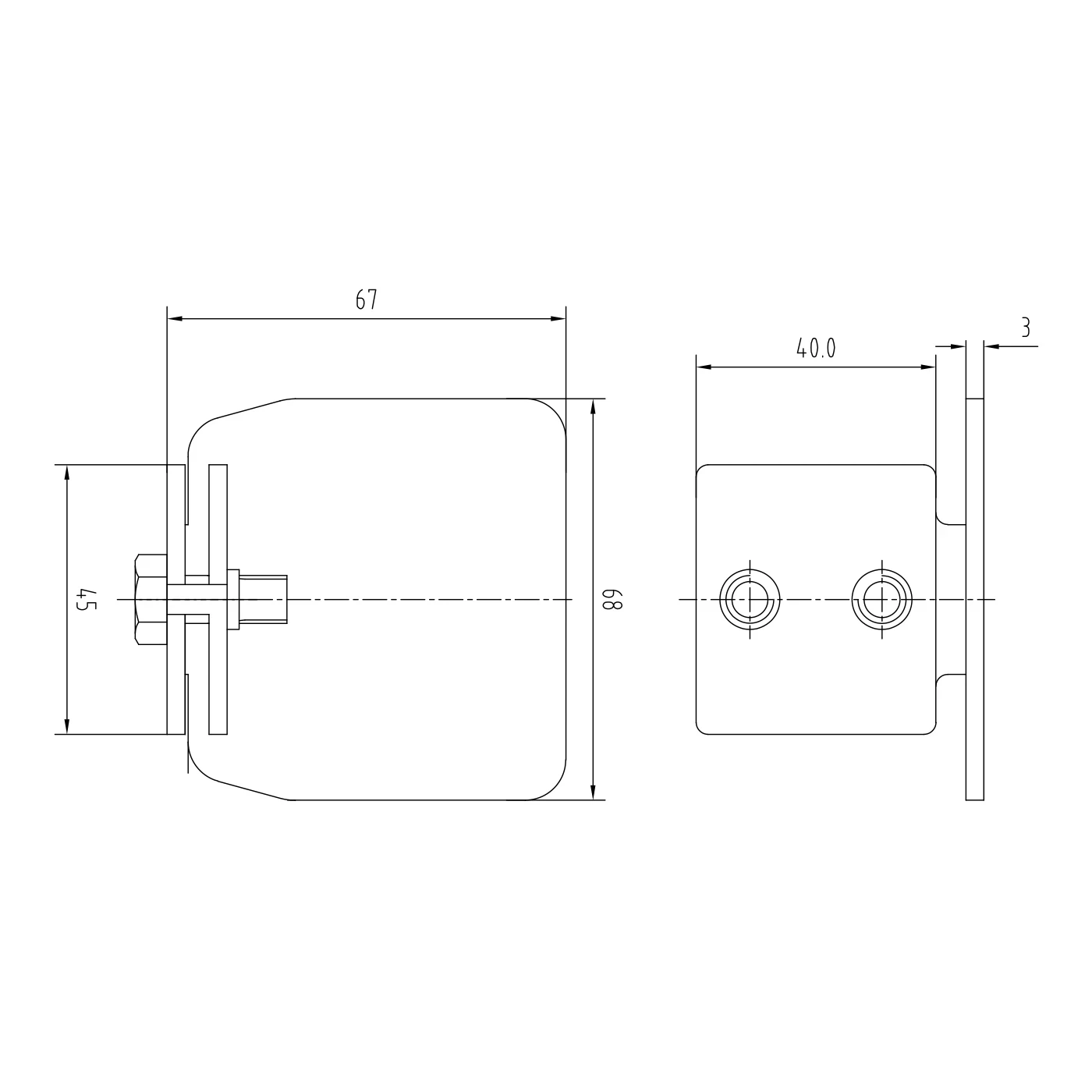

Rysunek wymiarowy zakończenia profilu jezdnego: płyta W × H = 68 × 67 mm, grubość t = 3 mm, głębokość docisku D = 40 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: widok od strony szyny, z boku i z góry na docisk. Wymiary wg rysunku producenta.

Szybka decyzja

ZastosowanieZamknięcie końca szyny jezdnej bramy przesuwnej samonośnej – chroni wnętrze profilu i wykańcza jego koniec
DobórDobierz do profilu 68 × 68 × 3,5 mm – zakończenie musi pasować do przekroju szyny
WarunkiPowłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji

O produkcie

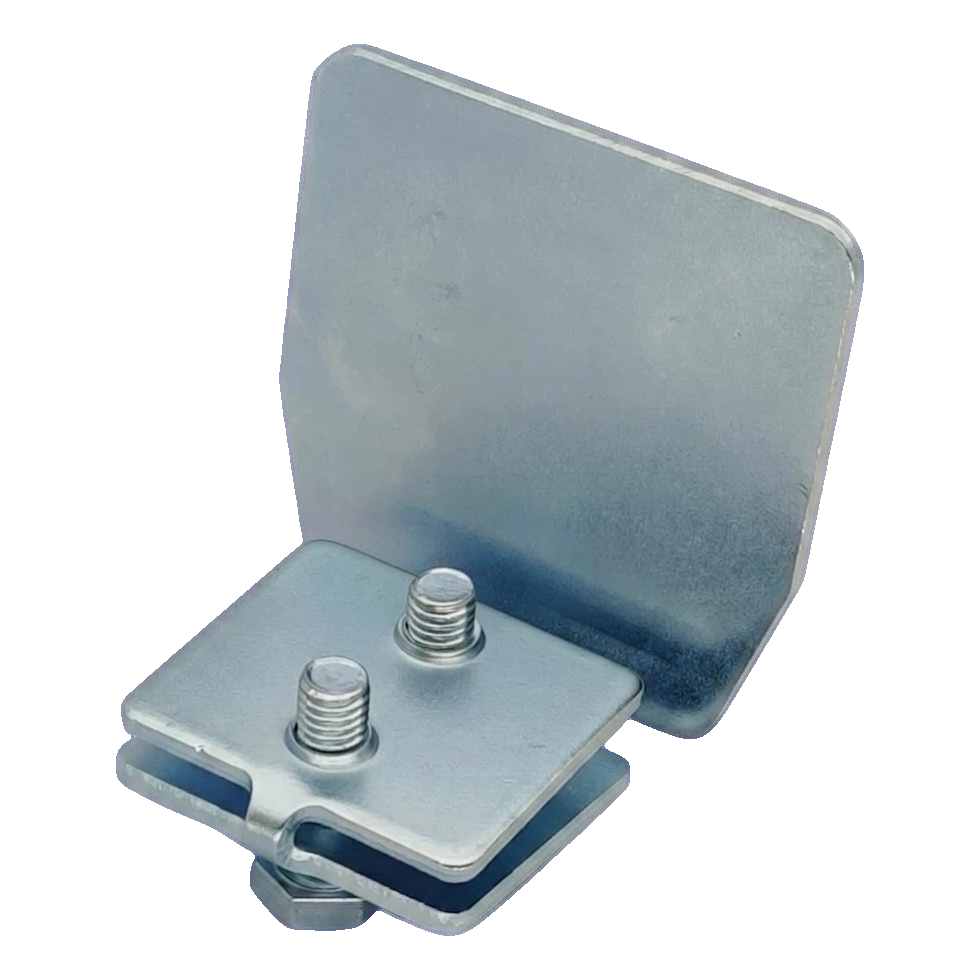

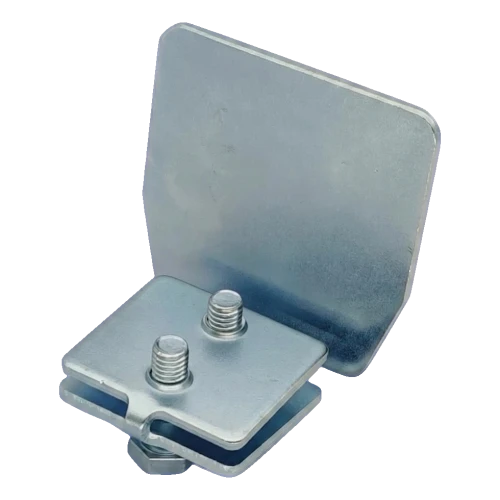

Zakończenie profilu jezdnego zamyka otwarty koniec szyny bramy przesuwnej samonośnej. Składa się z płyty czołowej i docisku, który wsuwa się w szynę i skręca śrubami.

Płyta czołowa ma wymiary W × H równe 68 × 67 mm i grubość t 3 mm. Docisk wchodzi w szynę na głębokość D 40 mm.

Masa sztuki wynosi 0,22 kg. Zakończenie pasuje do profilu 68 × 68 × 3,5 mm.

Wymiary

Płyta czołowa W × H68 × 67 mm
Grubość płyty t3 mm
Głębokość docisku D40 mm
Szerokość docisku45 mm
Do profilu68 × 68 × 3,5 mm
Masa0,22 kg
Wymiary wg rysunku producenta i danych oferty.

Materiał i powłoka

Materiałstal
Powłokaocynk

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki0,22 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Sprawdź przekrój szyny – zakończenie pasuje do profilu 68 × 68 × 3,5 mm.
  • ✓Wsuń docisk w koniec szyny tak, aby płyta czołowa przylegała do jej czoła.
  • ✓Dokręć śruby docisku, aż zakończenie będzie trzymać się szyny bez luzu.

Ważne

Zakończenie nie zastępuje odbojnika ani ogranicznika ruchu bramy. Krańcowe położenia skrzydła wyznaczają stopery i odbojniki systemu.
