PSG zakończenie profilu szyny bramy przesuwnej samonośnej 60×60 mm – ocynkowane

Przejdź do sekcji Opinie

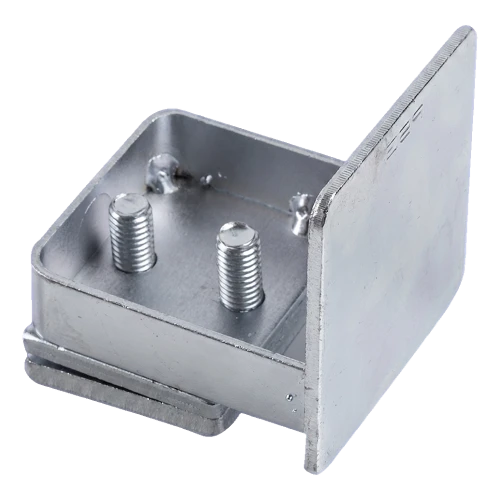

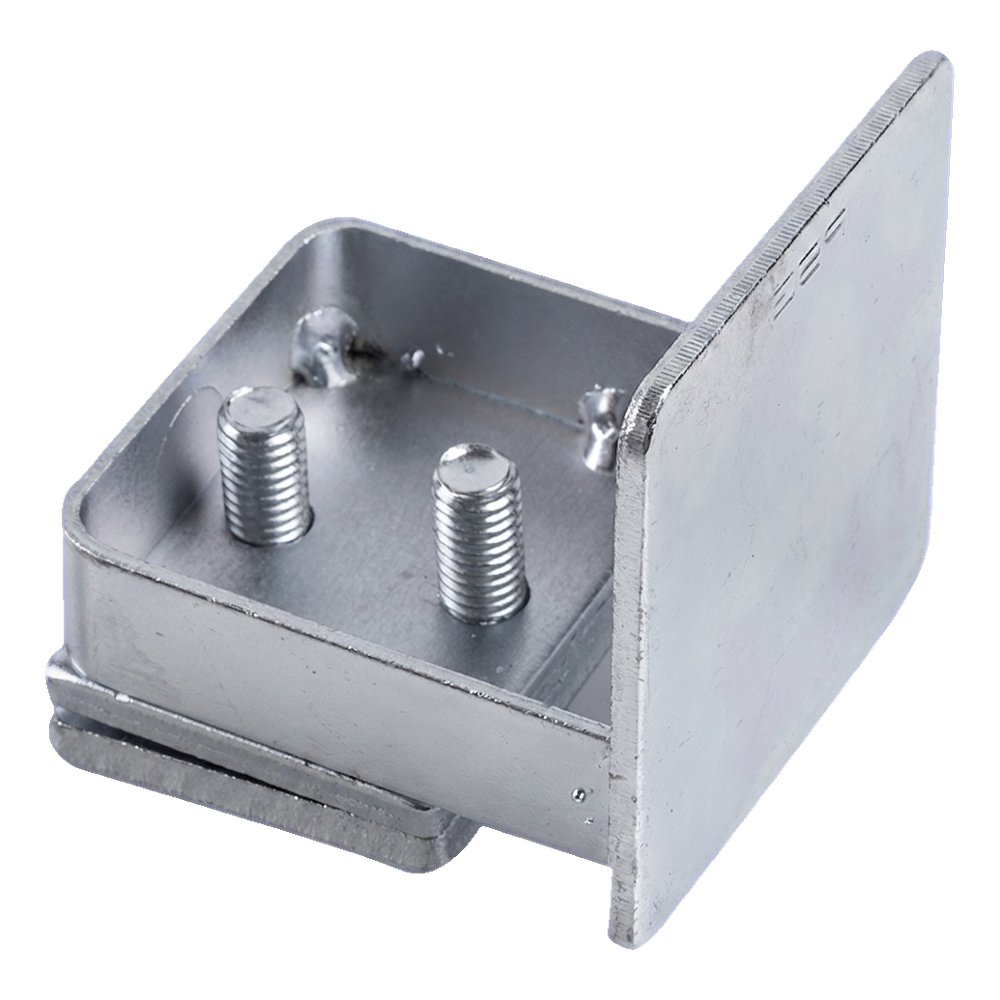

Zakończenie profilu szyny PSG ze stali ocynkowanej. Do profilu 60×60×4 mm. Wymiary blachy czołowej 60×60 mm, głębokość wsunięcia 57 mm, grubość 3 mm. Waga 0,3 kg. Do bram przesuwnych samonośnych.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 10,47 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] szyny-jezdne #115

  • Materiał Stal

Opis

Zakończenie profilu jezdnego · płyta 60 × 60 mm

Płyta czołowa 60 × 60 mm z dociskiem wsuwanym w szynę na 57 mm – zamyka koniec profilu 60 × 60 × 4 mm bramy przesuwnej samonośnej

60 × 60 mmpłyta czołowa
60 × 60 × 4 mmdo profilu
57 mmgłębokość docisku
ocynkpowłoka

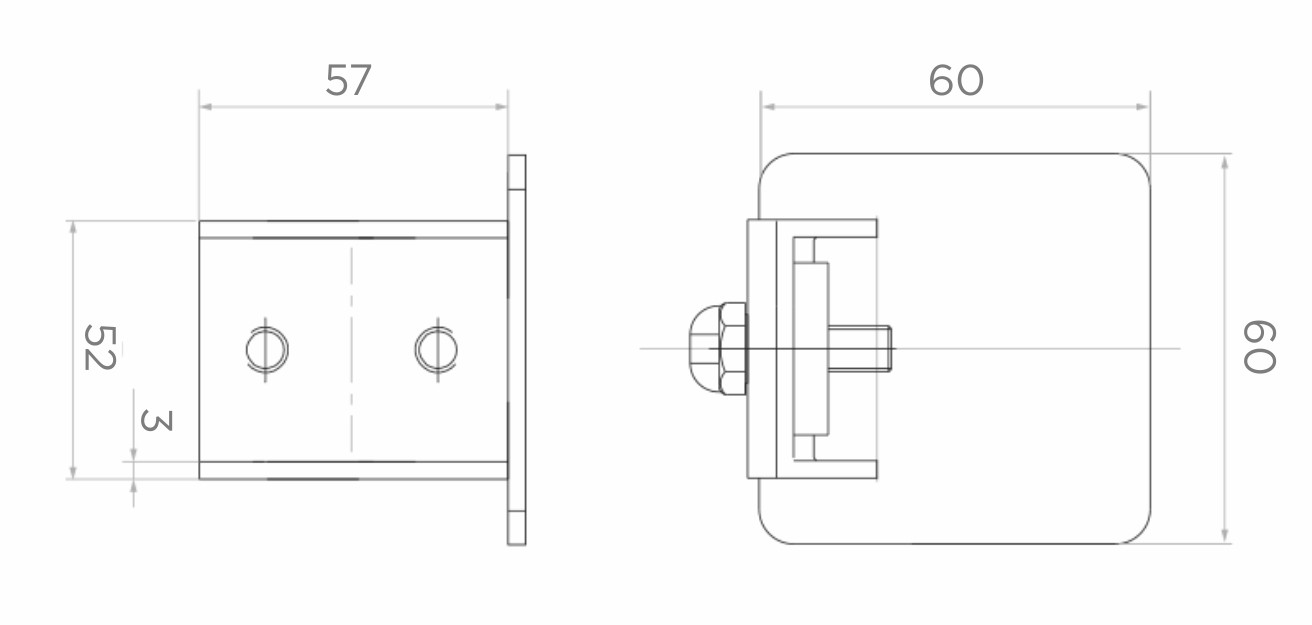

Rysunek wymiarowy zakończenia profilu jezdnego: płyta W × H = 60 × 60 mm, grubość t = 3 mm, głębokość docisku D = 57 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: widok od strony szyny, z boku i z góry na docisk. Wymiary wg rysunku producenta.

Szybka decyzja

ZastosowanieZamknięcie końca szyny jezdnej bramy przesuwnej samonośnej – chroni wnętrze profilu i wykańcza jego koniec
DobórDobierz do profilu 60 × 60 × 4 mm – zakończenie musi pasować do przekroju szyny
WarunkiPowłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji

O produkcie

Zakończenie profilu jezdnego zamyka otwarty koniec szyny bramy przesuwnej samonośnej. Składa się z płyty czołowej i docisku, który wsuwa się w szynę i skręca śrubami.

Płyta czołowa ma wymiary W × H równe 60 × 60 mm i grubość t 3 mm. Docisk wchodzi w szynę na głębokość D 57 mm.

Masa sztuki wynosi 0,3 kg. Zakończenie pasuje do profilu 60 × 60 × 4 mm.

Wymiary

Płyta czołowa W × H60 × 60 mm
Grubość płyty t3 mm
Głębokość docisku D57 mm
Do profilu60 × 60 × 4 mm
Masa0,3 kg
Wymiary wg rysunku producenta i danych oferty.

Materiał i powłoka

Materiałstal
Powłokaocynk

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki0,3 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Sprawdź przekrój szyny – zakończenie pasuje do profilu 60 × 60 × 4 mm.
  • ✓Wsuń docisk w koniec szyny tak, aby płyta czołowa przylegała do jej czoła.
  • ✓Dokręć śruby docisku, aż zakończenie będzie trzymać się szyny bez luzu.

Ważne

Zakończenie nie zastępuje odbojnika ani ogranicznika ruchu bramy. Krańcowe położenia skrzydła wyznaczają stopery i odbojniki systemu.
