PSG zakończenie profilu szyny jezdnej 100×89 mm – brama przesuwna samonośna

Przejdź do sekcji Opinie

Zakończenie profilu szyny jezdnej PSG 100×89 mm ze stali ocynkowanej. Wymiary: szerokość 87,5 mm, wysokość 100 mm, długość 57 mm, grubość 3 mm. Głębokość wsuwania 40 mm. Waga 0,33 kg. Do profilu 89×100×5 mm bram przesuwnych samonośnych.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 16,49 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] szyny-jezdne #115

  • Materiał Stal

Opis

Zakończenie profilu jezdnego · płyta 100 × 87,5 mm

Płyta czołowa 100 × 87,5 mm z dociskiem wsuwanym w szynę na 40 mm – zamyka koniec profilu 89 × 100 × 5 mm bramy przesuwnej samonośnej

100 × 87,5 mmpłyta czołowa
89 × 100 × 5 mmdo profilu
40 mmgłębokość docisku
ocynkpowłoka
Rysunek wymiarowy zakończenia profilu jezdnego: płyta W × H = 100 × 87,5 mm, grubość t = 3 mm, głębokość docisku D = 40 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: widok od strony szyny, z boku i z góry na docisk. Wymiary wg rysunku producenta.

Szybka decyzja

ZastosowanieZamknięcie końca szyny jezdnej bramy przesuwnej samonośnej – chroni wnętrze profilu i wykańcza jego koniec
DobórDobierz do profilu 89 × 100 × 5 mm – zakończenie musi pasować do przekroju szyny
WarunkiPowłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji

O produkcie

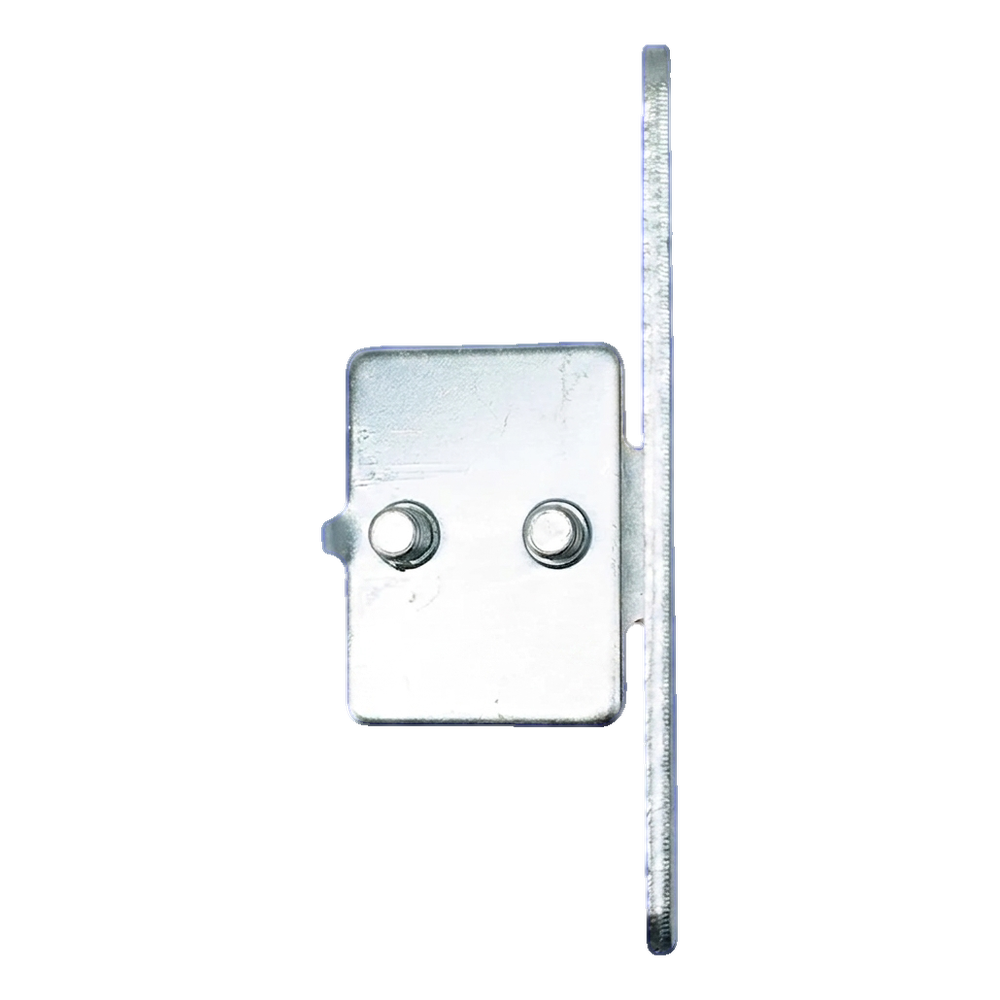

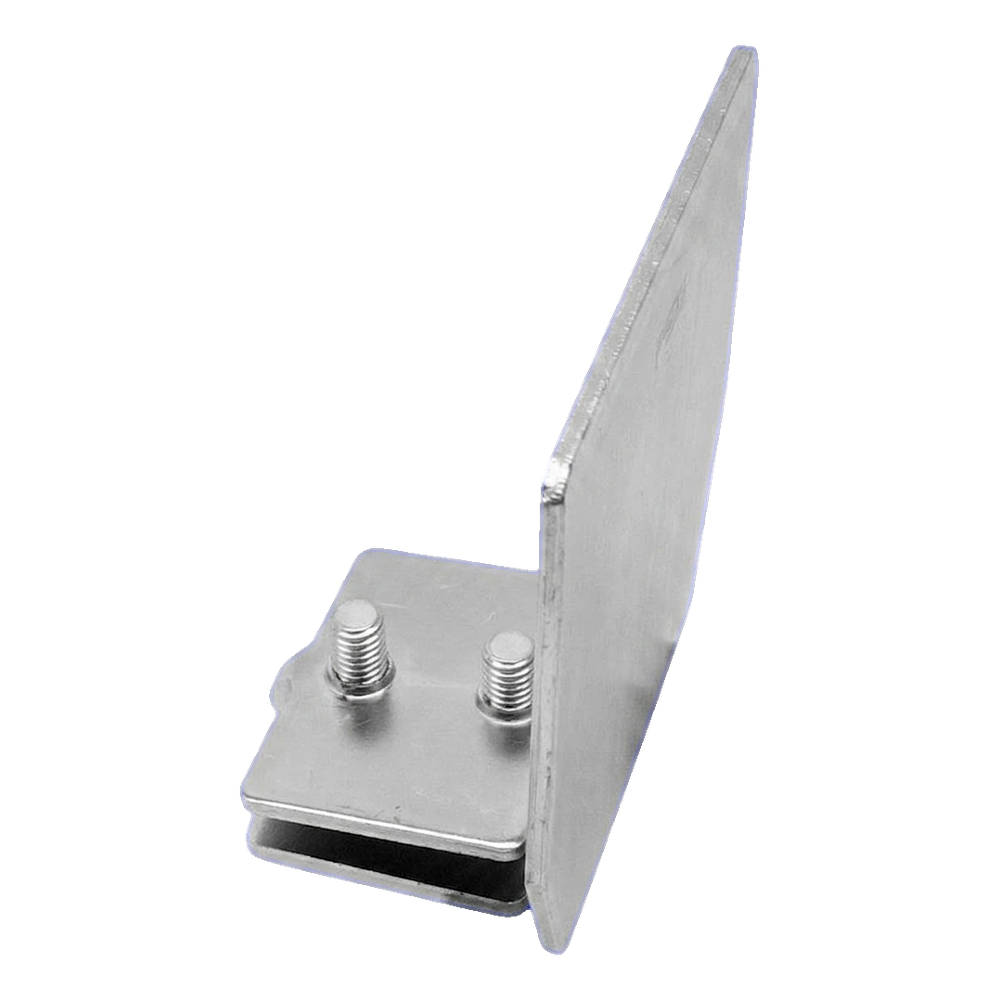

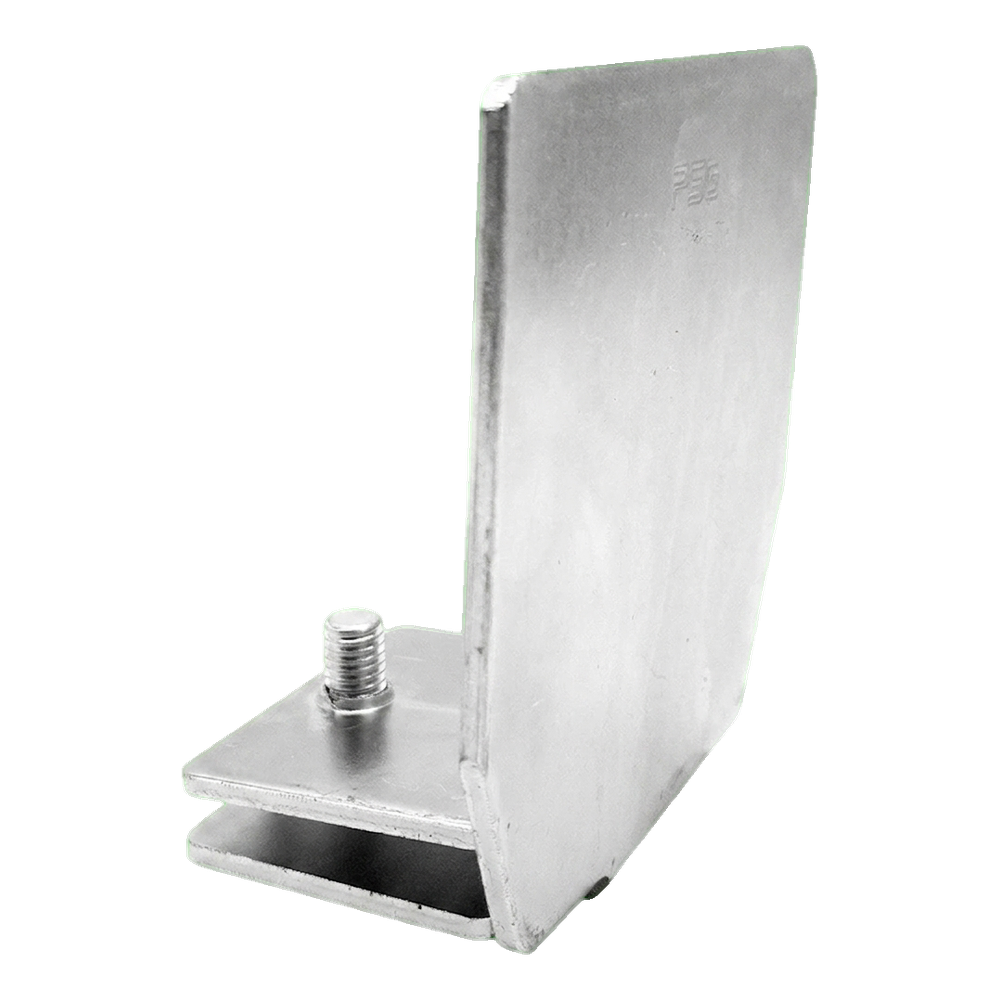

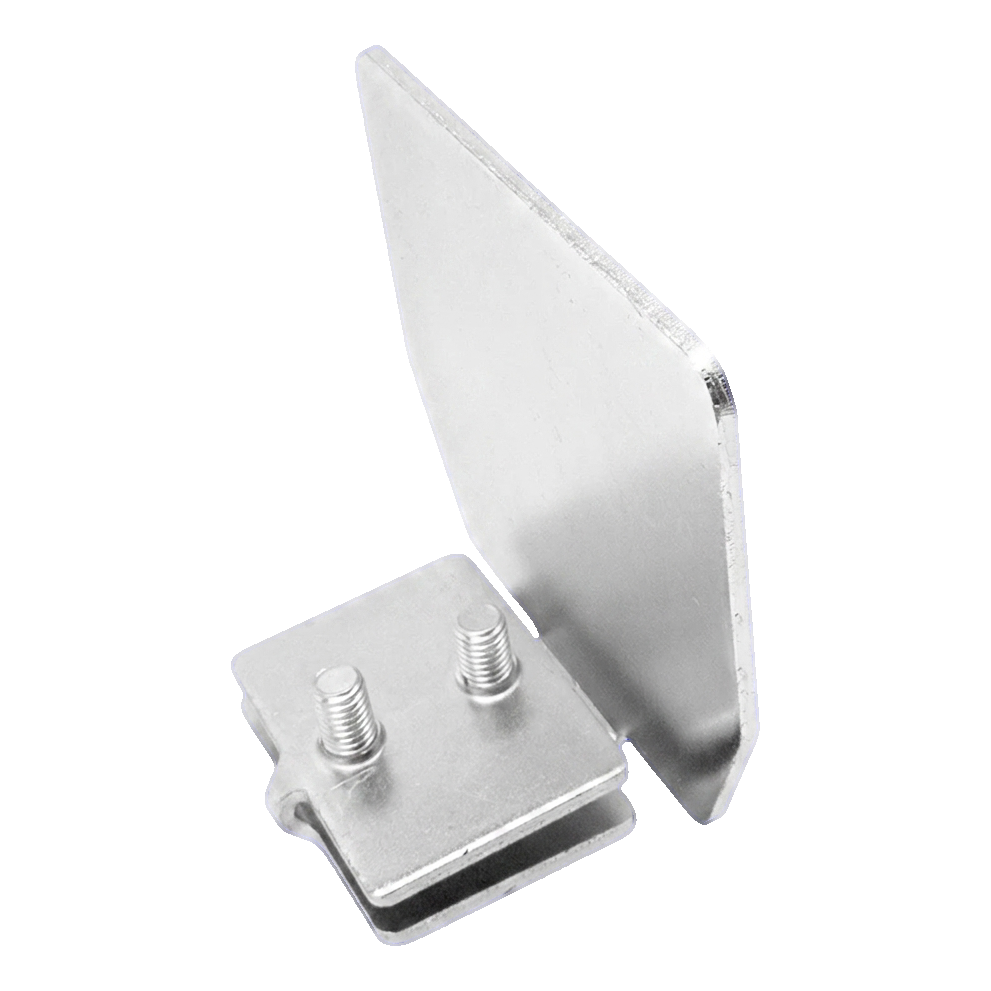

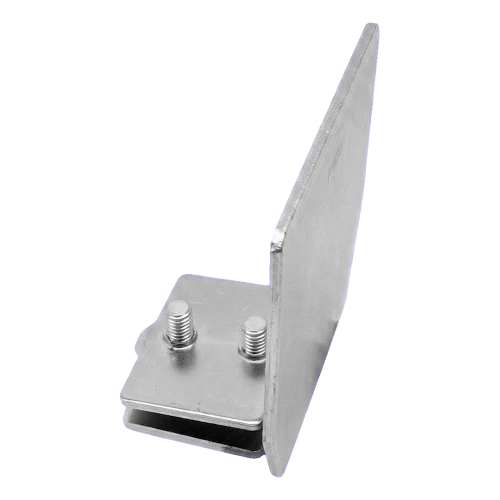

Zakończenie profilu jezdnego zamyka otwarty koniec szyny bramy przesuwnej samonośnej. Składa się z płyty czołowej i docisku, który wsuwa się w szynę i skręca śrubami.

Płyta czołowa ma wymiary W × H równe 100 × 87,5 mm i grubość t 3 mm. Docisk wchodzi w szynę na głębokość D 40 mm.

Masa sztuki wynosi 0,33 kg. Zakończenie pasuje do profilu 89 × 100 × 5 mm.

Wymiary

Płyta czołowa W × H100 × 87,5 mm
Grubość płyty t3 mm
Głębokość docisku D40 mm
Szerokość docisku55 mm
Do profilu89 × 100 × 5 mm
Masa0,33 kg
Wymiary wg rysunku producenta i danych oferty.

Materiał i powłoka

Materiałstal
Powłokaocynk

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki0,33 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Sprawdź przekrój szyny – zakończenie pasuje do profilu 89 × 100 × 5 mm.
  • ✓Wsuń docisk w koniec szyny tak, aby płyta czołowa przylegała do jej czoła.
  • ✓Dokręć śruby docisku, aż zakończenie będzie trzymać się szyny bez luzu.

Ważne

Zakończenie nie zastępuje odbojnika ani ogranicznika ruchu bramy. Krańcowe położenia skrzydła wyznaczają stopery i odbojniki systemu.
