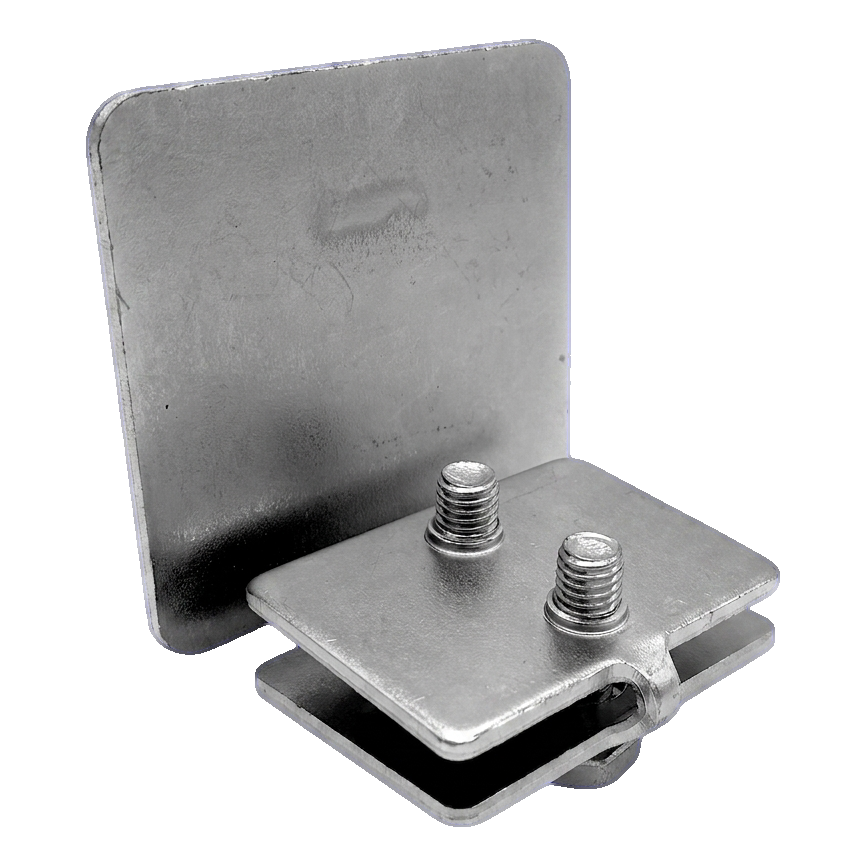

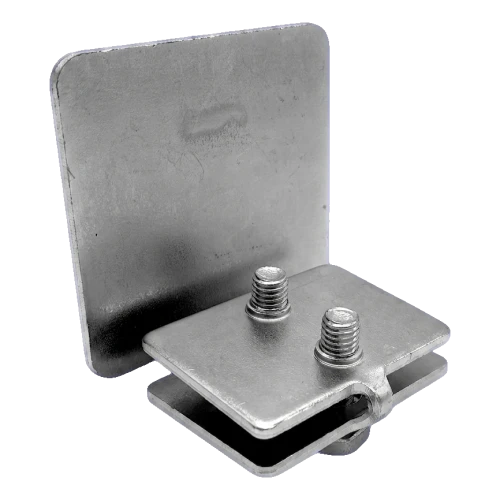

PSG zakończenie profilu szyny jezdnej 70×70 mm do bramy przesuwnej samonośnej

Przejdź do sekcji Opinie

Zakończenie profilu szyny jezdnej PSG 70×70 mm ze stali ocynkowanej. Wymiary 70×70 mm, głębokość montażowa 57 mm, grubość blachy 3 mm. Do bramy przesuwnej samonośnej. Waga 0,24 kg.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 14,21 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] szyny-jezdne #115

  • Materiał Stal

Opis

Zakończenie profilu jezdnego · płyta 70 × 70 mm

Płyta czołowa 70 × 70 mm z dociskiem wsuwanym w szynę na 57 mm – zamyka koniec profilu 70 × 70 × 4 mm bramy przesuwnej samonośnej

70 × 70 mmpłyta czołowa
70 × 70 × 4 mmdo profilu
57 mmgłębokość docisku
ocynkpowłoka
Rysunek wymiarowy zakończenia profilu jezdnego: płyta W × H = 70 × 70 mm, grubość t = 3 mm, głębokość docisku D = 57 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: widok od strony szyny, z boku i z góry na docisk. Wymiary wg rysunku producenta.

Szybka decyzja

ZastosowanieZamknięcie końca szyny jezdnej bramy przesuwnej samonośnej – chroni wnętrze profilu i wykańcza jego koniec
DobórDobierz do profilu 70 × 70 × 4 mm – zakończenie musi pasować do przekroju szyny
WarunkiPowłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji

O produkcie

Zakończenie profilu jezdnego zamyka otwarty koniec szyny bramy przesuwnej samonośnej. Składa się z płyty czołowej i docisku, który wsuwa się w szynę i skręca śrubami.

Płyta czołowa ma wymiary W × H równe 70 × 70 mm i grubość t 3 mm. Docisk wchodzi w szynę na głębokość D 57 mm.

Masa sztuki wynosi 0,24 kg. Zakończenie pasuje do profilu 70 × 70 × 4 mm.

Wymiary

Płyta czołowa W × H70 × 70 mm
Grubość płyty t3 mm
Głębokość docisku D57 mm
Szerokość docisku52 mm
Do profilu70 × 70 × 4 mm
Masa0,24 kg
Wymiary wg rysunku producenta i danych oferty.

Materiał i powłoka

Materiałstal
Powłokaocynk

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki0,24 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Sprawdź przekrój szyny – zakończenie pasuje do profilu 70 × 70 × 4 mm.
  • ✓Wsuń docisk w koniec szyny tak, aby płyta czołowa przylegała do jej czoła.
  • ✓Dokręć śruby docisku, aż zakończenie będzie trzymać się szyny bez luzu.

Ważne

Zakończenie nie zastępuje odbojnika ani ogranicznika ruchu bramy. Krańcowe położenia skrzydła wyznaczają stopery i odbojniki systemu.
