PSG zawias toczony bramowy z kulą fi 16 × 70 mm stalowy

Przejdź do sekcji Opinie

Zawias toczony bramowy PSG z kulą fi 16 × 70 mm ze stali toczonej. Tuleja i trzpień z kulką do spawania w bramy skrzydłowe. Długość 70 mm, średnica 16 mm, trzpień fi 10 mm. Waga 0,12 kg.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 2,48 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] zawiasy #113

  • Rodzaj gwintu M10
  • Materiał Stal
  • Regulacja Tak
  • Średnica 16
  • Sposób montażu Do wmurowania

Opis

PSG zawias toczony bramowy z kulą fi 16 × 70 mm stalowy

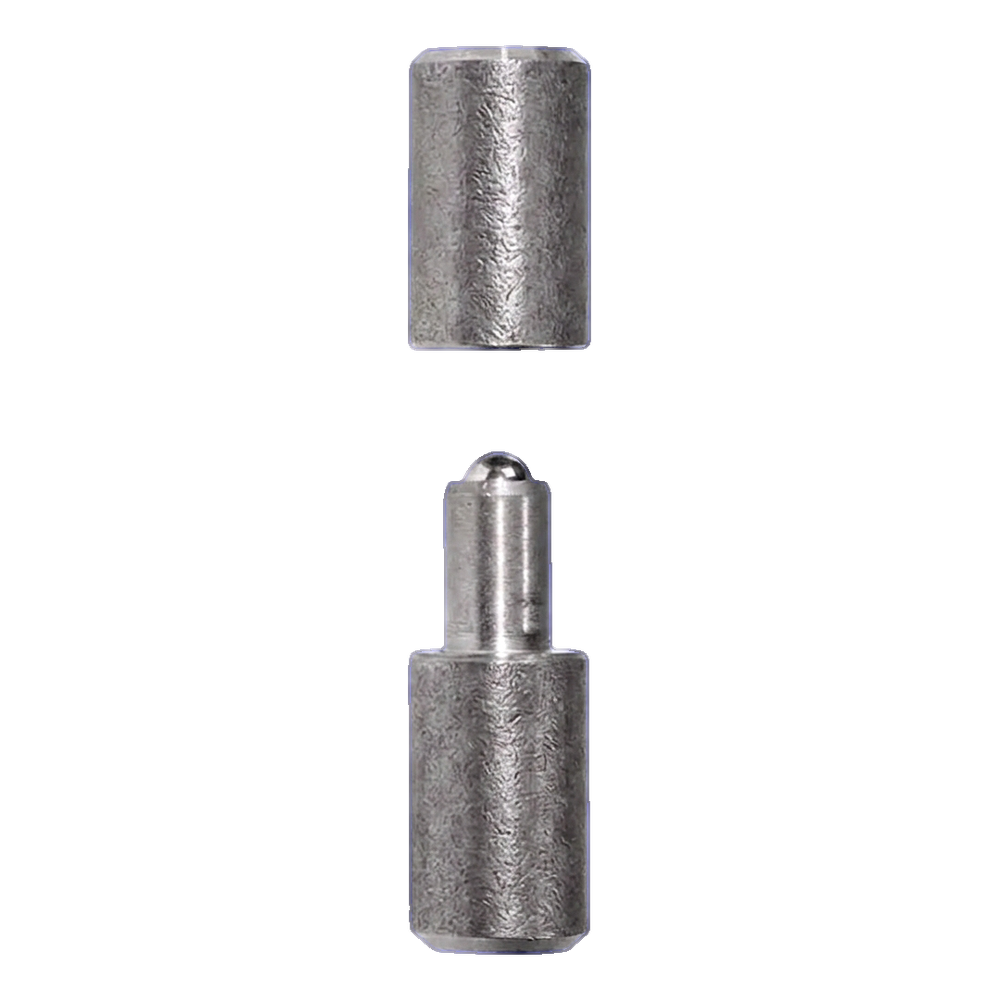

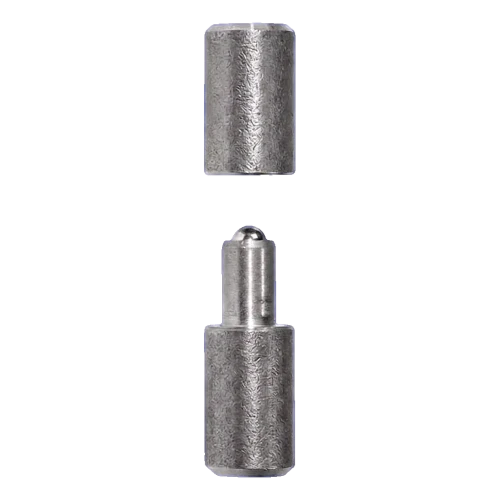

Zawias toczony z kulą PSG fi 16 mm – widok dwóch elementów: tulei i trzpienia z kulą
Zawias toczony z kulą PSG fi 16 mm – widok dwóch elementów: tulei i trzpienia z kulą

Zawias toczony z kulą przeznaczony do bram skrzydłowych. Dwuczęściowa konstrukcja składa się z tulei oraz trzpienia zakończonego kulką, co zapewnia płynny obrót skrzydła bramy i łatwość montażu metodą spawania. Toczony ze stali, gotowy do wspawania w ramę i skrzydło — bez konieczności wiercenia otworów czy stosowania dodatkowych łączników.

Kompaktowe wymiary (fi 16 × 70 mm) pozwalają stosować ten zawias w lekkich i średnich bramach skrzydłowych, furtkach oraz innych konstrukcjach metalowych wymagających trwałego połączenia obrotowego.

Rysunek wymiarowy zawiasu toczonego z kulą – średnica 16 mm, wysokość 70 mm
Rysunek wymiarowy zawiasu toczonego z kulą – średnica 16 mm, wysokość 70 mm

Wymiary i parametry techniczne

  • Długość całkowita (H): 70 mm
  • Średnica zewnętrzna: 16 mm
  • Długość trzpienia: 17,5 mm
  • Średnica trzpienia: 10 mm
  • Materiał: stal toczona
  • Typ: z kulą
  • Waga: 0,12 kg
  • Producent: PSG
  • EAN: 5901289676557

Zastosowanie i montaż

Zawias montuje się przez spawanie obu części — tulei i trzpienia — bezpośrednio w elementy konstrukcji bramy. Kulka na końcu trzpienia umożliwia swobodny obrót i jednocześnie przenosi obciążenia osiowe. Dzięki temu rozwiązaniu skrzydło bramy pracuje cicho i równomiernie przez cały okres eksploatacji. Idealny do bram skrzydłowych, furtek ogrodowych oraz wszelkich spawanych konstrukcji stalowych wymagających zawiasu obrotowego.
