PSG Pakiet wózków 80 – zestaw 10-rolkowy do bramy przesuwnej z akcesoriami
Pakiet wózków jezdnych PSG z akcesoriami to kompletny zestaw montażowy do bram przesuwnych samonośnych, przeznaczony do szyny 80 × 80 × 5 mm. W skład zestawu wchodzą dwa wózki 10-rolkowe z nylonowymi rolkami, uchwyt najazdu z rolkami naprowadzającymi oraz rolka najazdowa — wszystko, czego potrzebuje ekipa instalacyjna, aby zamontować bramę szybko, pewnie i bez dodatkowych zakupów.

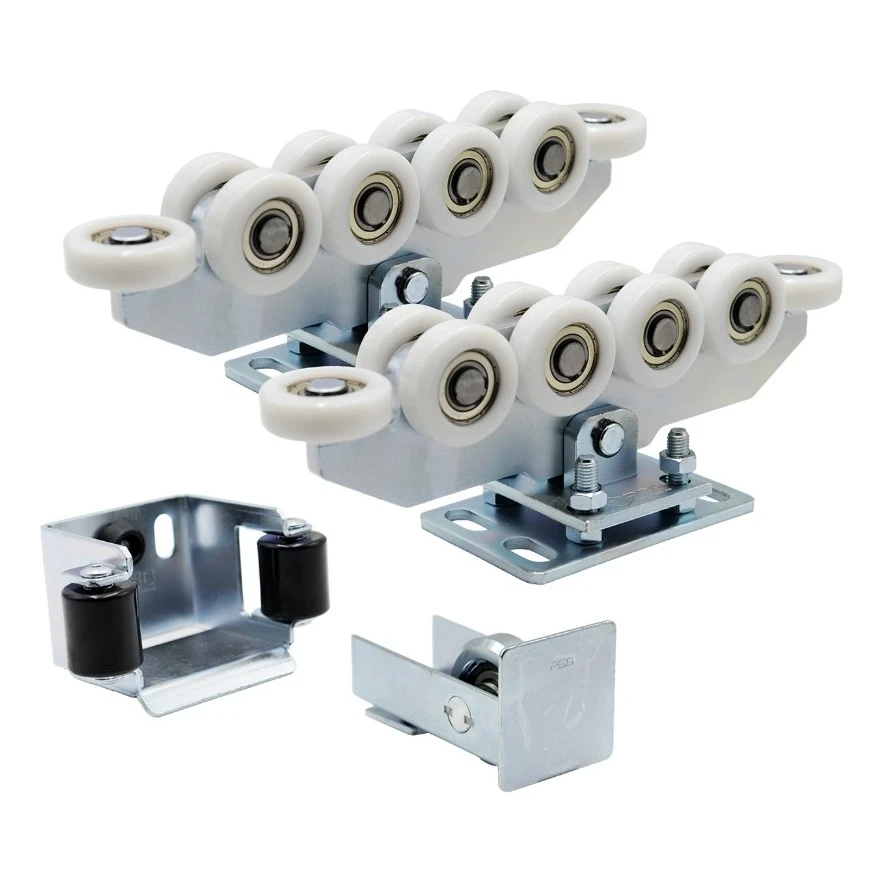

Zawartość zestawu
- 2 × wózek jezdny 10-rolkowy — z nylonowymi rolkami (w tym dwie poziome), zapewniającymi cichą i płynną pracę bramy
- 1 × uchwyt najazdu — stalowy, z dwiema rolkami naprowadzającymi z tworzywa sztucznego, stabilizujący bramę po zamknięciu
- 1 × rolka najazdowa — montowana na początku szyny, chroniąca wózki przed śniegiem i lodem
- Śruby montażowe w komplecie

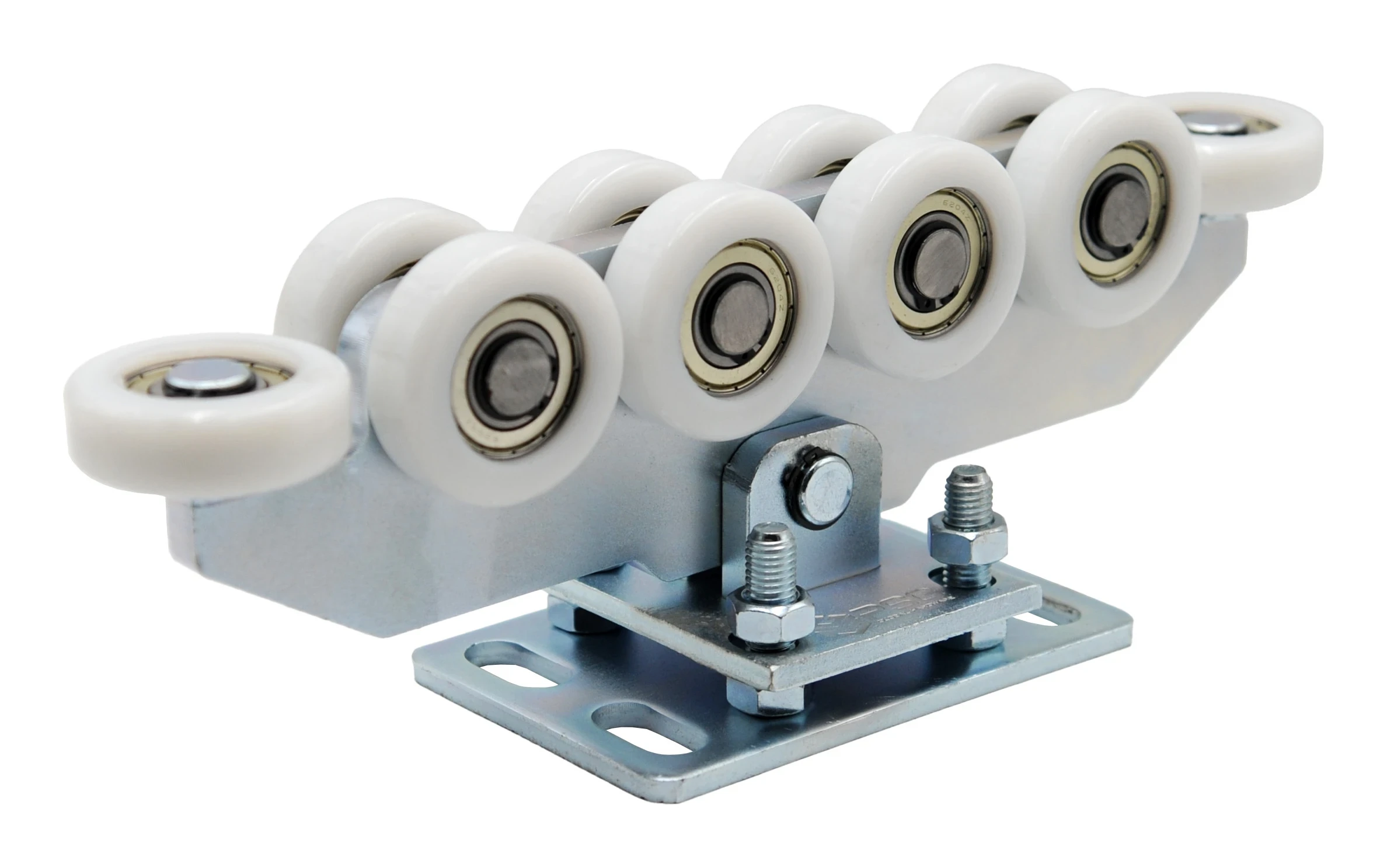

Wózki jezdne 10-rolkowe
Każdy wózek wyposażony jest w 10 rolek nylonowych (w tym dwie poziome), które minimalizują tarcie i redukują hałas podczas przesuwania bramy. Wahliwa konstrukcja połączenia podstawy z trzpieniem pozwala wózkowi delikatnie się odchylać, co kompensuje nierówności podłoża i zmienne obciążenia — redukując naprężenia i wydłużając żywotność całego systemu. Mechanizm regulacji wysokości za pomocą śrub pozwala precyzyjnie dopasować wózki do konstrukcji bramy podczas instalacji. Maksymalne obciążenie jednego wózka wynosi 900 kg, dzięki czemu zestaw sprawdza się nawet przy ciężkich bramach przemysłowych.

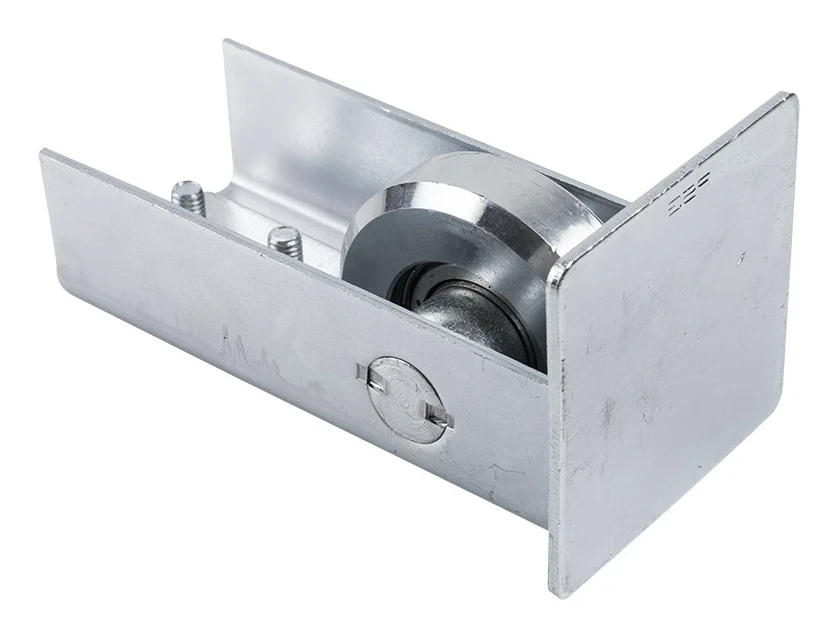

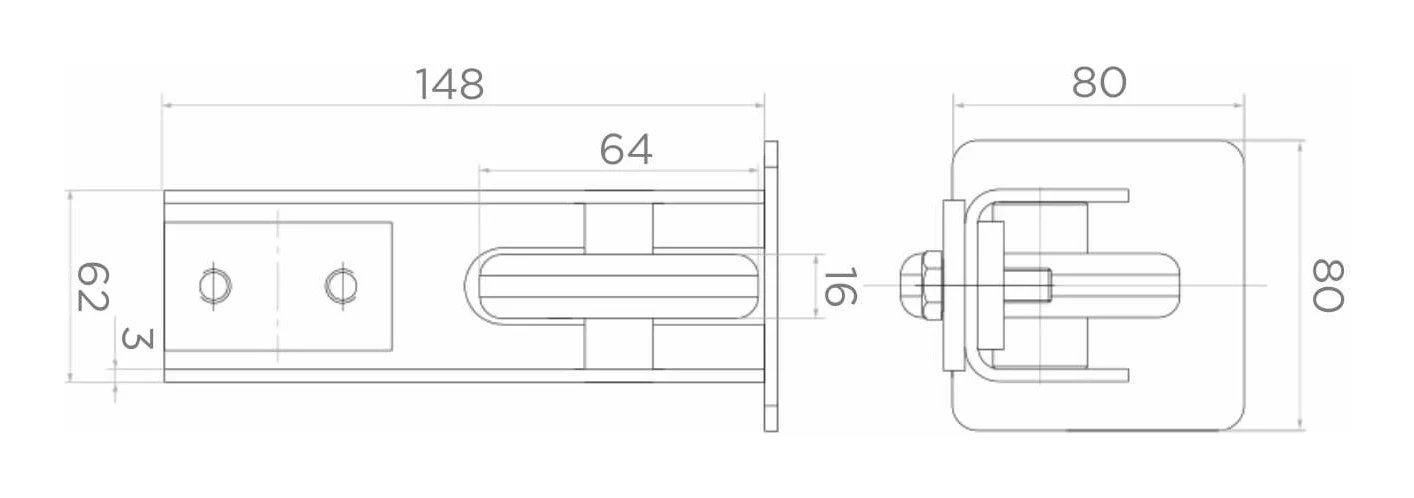

Rolka najazdowa — wymiary i budowa
Rolka najazdowa montowana jest na początku szyny i pełni funkcję ochronną — naprowadza bramę na wózki, jednocześnie chroniąc je przed oblodzeniem i zanieczyszczeniami. Dzięki temu system działa płynnie nawet w trudnych warunkach atmosferycznych.
- Długość całkowita: 148 mm
- Długość otworu na rolkę: 64 mm
- Szerokość profilu wsuwanego: 62 mm
- Szerokość kółka: 16 mm
- Grubość blachy: 3 mm
- Blacha czołowa: 80 × 80 mm
- Do szyny: 80 × 80 × 5 mm
- Wykończenie: ocynkowane

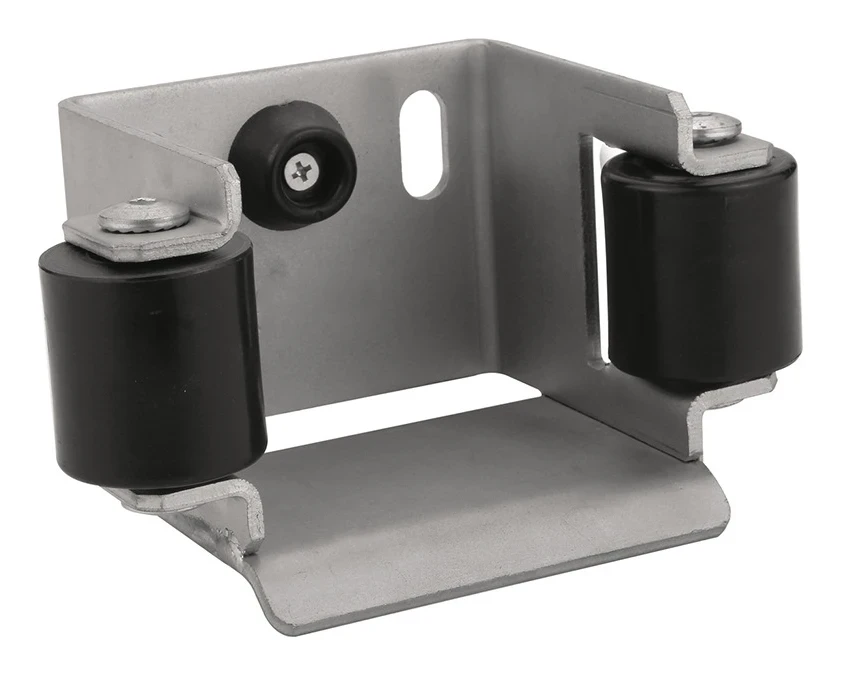

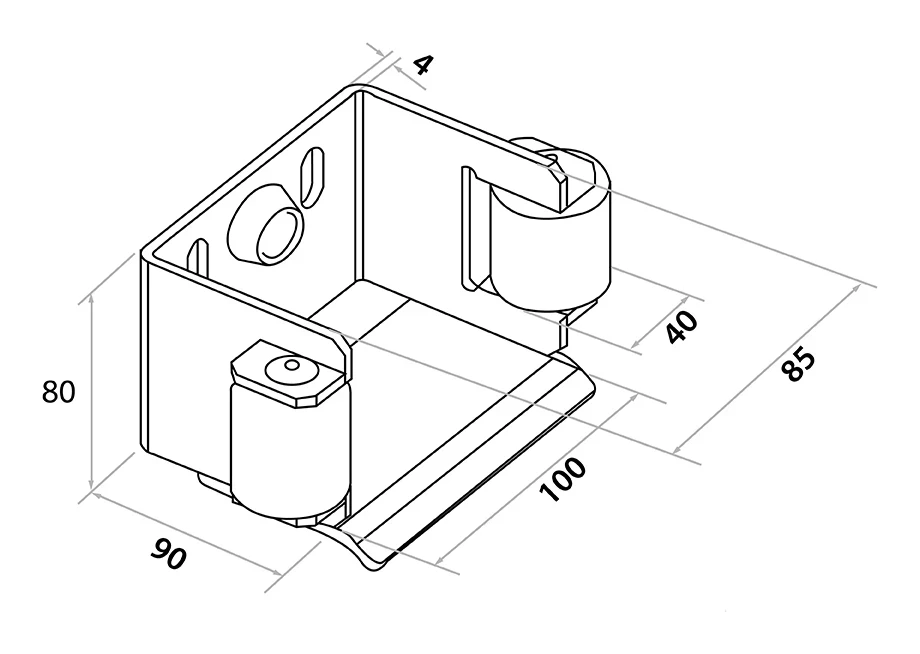

Uchwyt najazdu — wymiary i budowa
Stalowy uchwyt najazdu montowany jest na słupku i stabilizuje bramę po zamknięciu, jednocześnie rozkładając jej ciężar na dodatkowe elementy konstrukcyjne. Dwie rolki naprowadzające z tworzywa sztucznego zapewniają precyzyjne prowadzenie bramy i zmniejszają zużycie wózków.
- Wysokość blachy montażowej: 80 mm
- Szerokość blachy montażowej: 90 mm
- Głębokość całkowita: 100 mm
- Światło między rolkami: 85 mm
- Wysokość rolek naprowadzających: 40 mm
- Grubość blachy: 4 mm
- Rozstaw otworów montażowych: 70 mm
- Wymiary otworu montażowego (fasolka): 25 × 10 mm
- Do szyny: 80 × 80 × 5 mm
- Wykończenie: ocynkowane
Specyfikacja techniczna zestawu
- Przeznaczenie: brama przesuwna samonośna
- Rodzaj wózków: 80 (10-rolkowe)
- Materiał rolek: nylon (tworzywo sztuczne)
- Liczba rolek na wózek: 10 (w tym 2 poziome)
- Kompatybilna szyna: 80 × 80 × 5 mm
- Maks. obciążenie wózka: 900 kg
- Regulacja wysokości: tak (śruby regulacyjne)
- Wykończenie: ocynkowane
- Marka: PSG
- Waga zestawu: 21 kg
Dobór rozstawu wózków
Prawidłowy rozstaw wózków jezdnych zależy od długości bramy w świetle oraz jej wagi. Poniższa tabela ułatwia szybki dobór optymalnego rozstawu wózków w osiach (Lw) dla bram o długości od 5,5 m do 8,0 m i wadze od 450 kg do 650 kg.

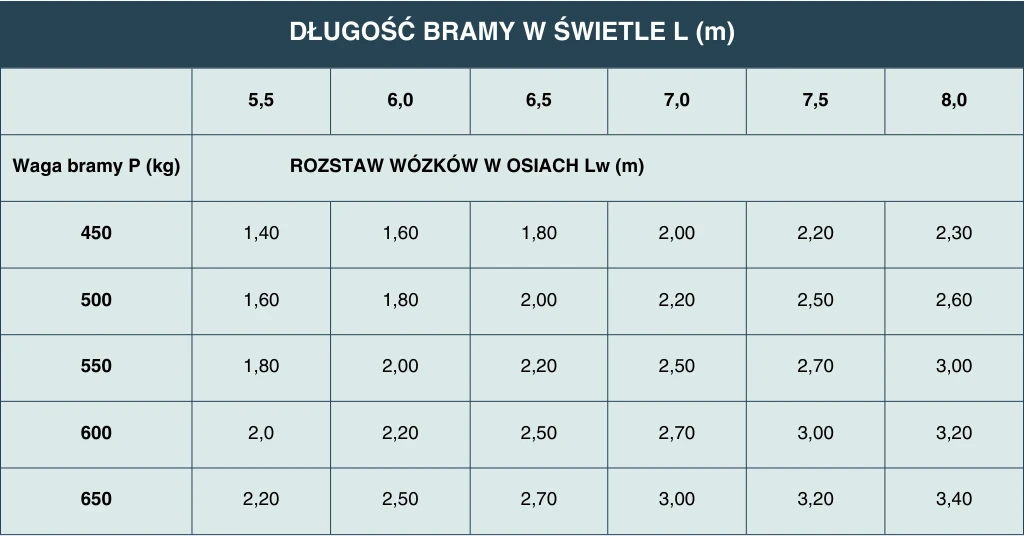

Tabela doboru rozstawu wózków jezdnych bramy przesuwnej
| DŁUGOŚĆ BRAMY W ŚWIETLE L (m) | ||||||
|---|---|---|---|---|---|---|
| 5,5 | 6,0 | 6,5 | 7,0 | 7,5 | 8,0 | |
| Waga bramy P (kg) | ROZSTAW WÓZKÓW W OSIACH Lw (m) | |||||
| 450 | 1,40 | 1,60 | 1,80 | 2,00 | 2,20 | 2,30 |
| 500 | 1,60 | 1,80 | 2,00 | 2,20 | 2,50 | 2,60 |
| 550 | 1,80 | 2,00 | 2,20 | 2,50 | 2,70 | 3,00 |
| 600 | 2,0 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 |
| 650 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 | 3,40 |
Wszystkie elementy zestawu są ocynkowane, co zapewnia skuteczną ochronę przed korozją i długą żywotność nawet w trudnych warunkach atmosferycznych. Produkty marki PSG to sprawdzone rozwiązania dla profesjonalnych firm instalacyjnych, gwarantujące niezawodność i powtarzalność montażu.
Dane techniczne
| Typ produktu | Pakiet / KIT z akcesoriami |
| Materiał rolek | Nylon |
| Liczba rolek [szt.] | 10 |
| Konstrukcja wózka | Wahliwa |
| Maks. nośność [kg] | 900 |
| Rozmiar szyny jezdnej | 80x80x5 |
| Typ systemu jezdnego | System jezdny |
