PSG

Pakiet wózków do bramy przesuwnej: 2× wózek (5-rolkowy. metal) + akcesoria

Przejdź do sekcji Opinie

Wózki jezdne do bramy samonośnej | 5 metalowych rolek | Nośność 300–400 kg. Zestaw: 2× wózek jezdny 60.008.80, rolka najazdowa 60.011.80 i uchwyt najazdu 60.020. Szyna 80×80×5 mm, wykończenie ocynk.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 302,69 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] wozki #111

  • Rozmiar szyny jezdnej 80x80x5
  • Typ produktu Pakiet / KIT z akcesoriami
  • Materiał rolek Stal
  • Liczba rolek [szt.] 5
  • Konstrukcja wózka Wahliwa
  • Maks. nośność [kg] 350
  • Typ systemu jezdnego System jezdny

Opis

Pakiet wózków jezdnych z akcesoriami do bram samonośnych

Kompletny pakiet wózków jezdnych z akcesoriami montażowymi do bram przesuwnych samonośnych. Zestaw zawiera wszystkie kluczowe elementy niezbędne do uruchomienia bramy — od wózków jezdnych, przez rolkę najazdową, po uchwyt najazdu. Dzięki temu jedno zamówienie pokrywa potrzeby całego montażu, co skraca czas realizacji i upraszcza logistykę.

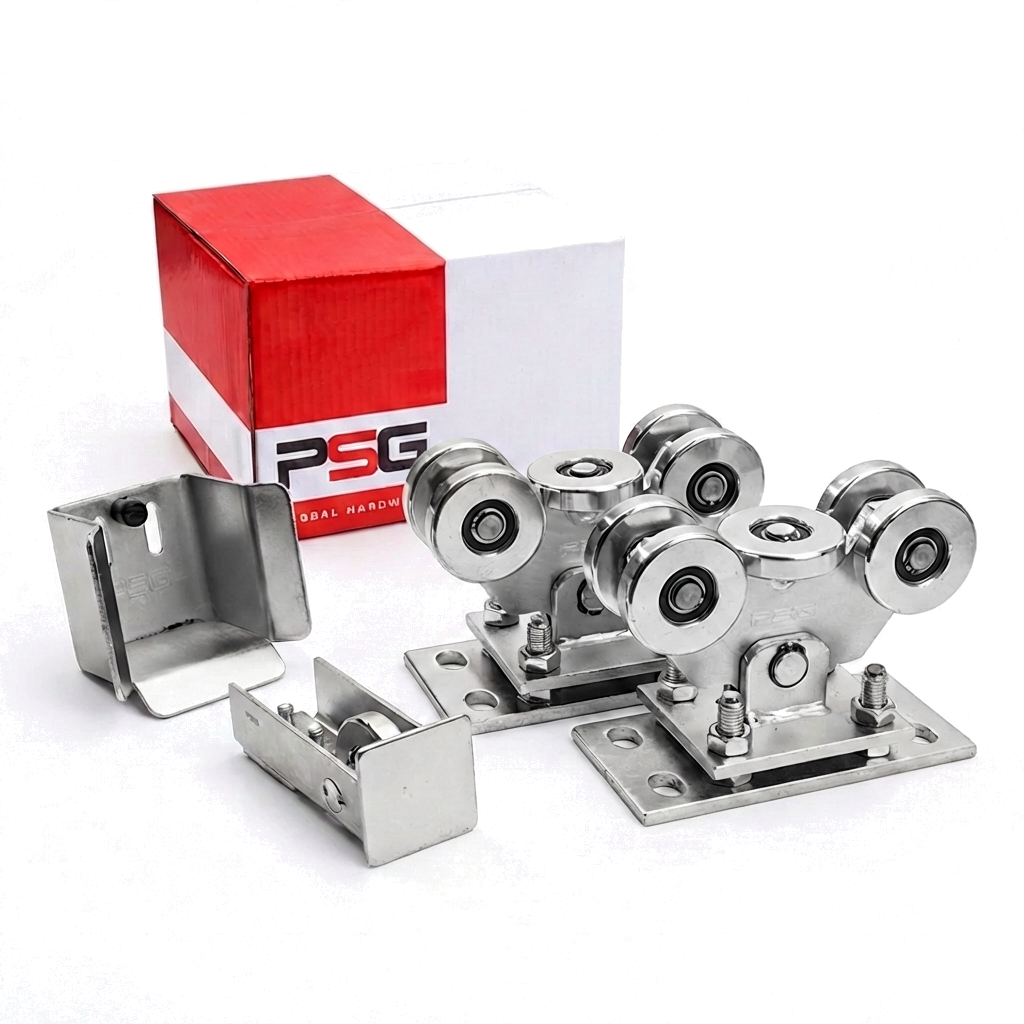

Pakiet wózków jezdnych z rolką najazdową i uchwytem najazdu – zawartość zestawu
Pakiet wózków jezdnych z rolką najazdową i uchwytem najazdu – zawartość zestawu

Zawartość zestawu:

  • Wózek jezdny – 2 szt.
  • Rolka najazdowa z zakończeniem – 1 szt.
  • Uchwyt najazdu – 1 szt.

Wszystkie elementy zestawu są ocynkowane, co zapewnia wysoką odporność na korozję i długą żywotność w warunkach zewnętrznych.

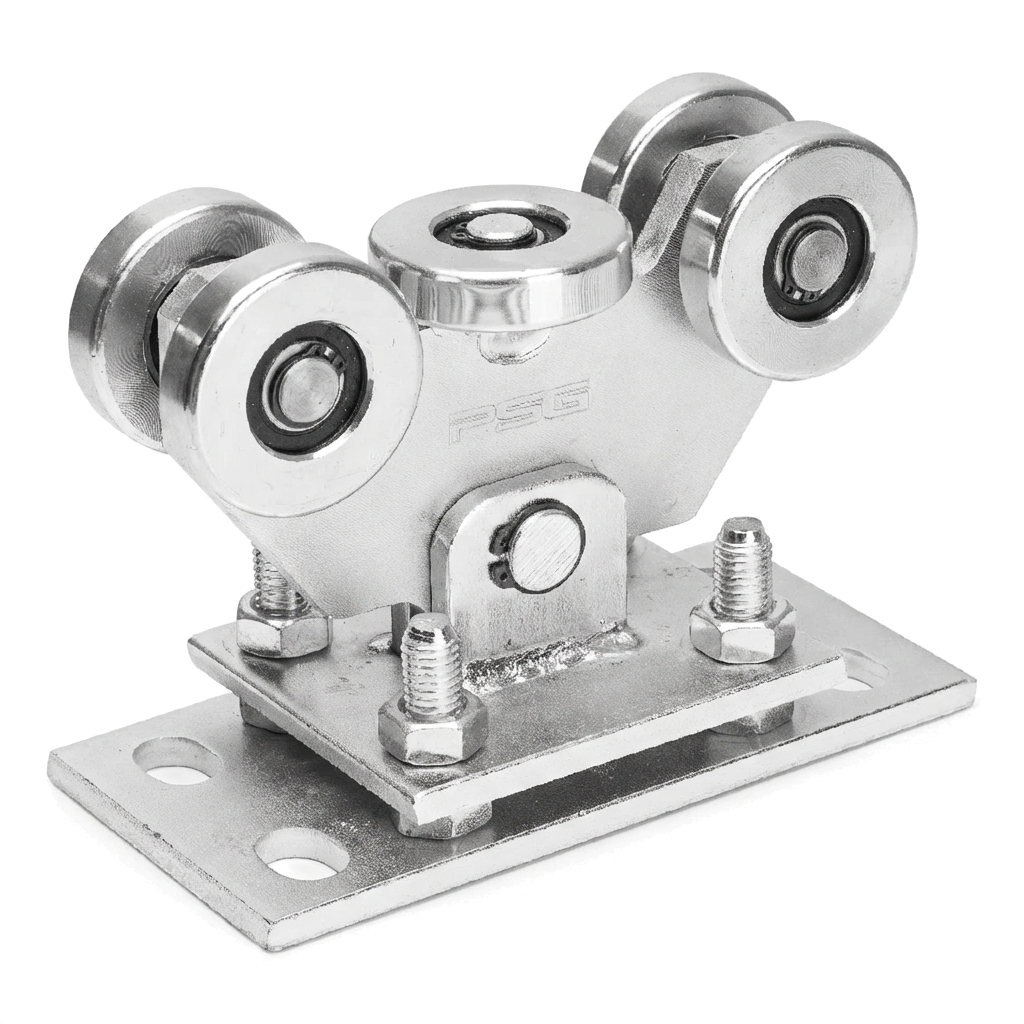

Wózek jezdny z 5 metalowymi rolkami – widok detalu
Wózek jezdny z 5 metalowymi rolkami – widok detalu

Wózek wyposażony w 5 metalowych rolek, w tym jedną rolkę poziomą stabilizującą prowadzenie bramy. Konstrukcja wahliwa — wózek połączony jest z podstawą za pomocą trzpienia, dzięki czemu automatycznie dopasowuje się do szyny bramy przesuwnej. Regulacja wysokości odbywa się za pomocą śrub, co pozwala na precyzyjne ustawienie poziomu bramy podczas montażu.

Parametry wózka:

  • Liczba rolek: 5 (w tym 1 rolka pozioma)
  • Materiał rolek: metal
  • Kompatybilna szyna: 80×80×5 mm
  • Konstrukcja: wahliwa (trzpień obrotowy)
  • Regulacja wysokości: śrubowa
  • Wymiary płyty podstawy: 200 × 100 mm
  • Rozstaw otworów montażowych: 155 × 65 mm
  • Wysokość całkowita: 150 mm
  • Szerokość rolek: 68 mm
  • Wykończenie: ocynk

Prawidłowy rozstaw wózków w osiach zależy od wagi bramy oraz długości bramy w świetle. Poniższa tabela ułatwia dobór:

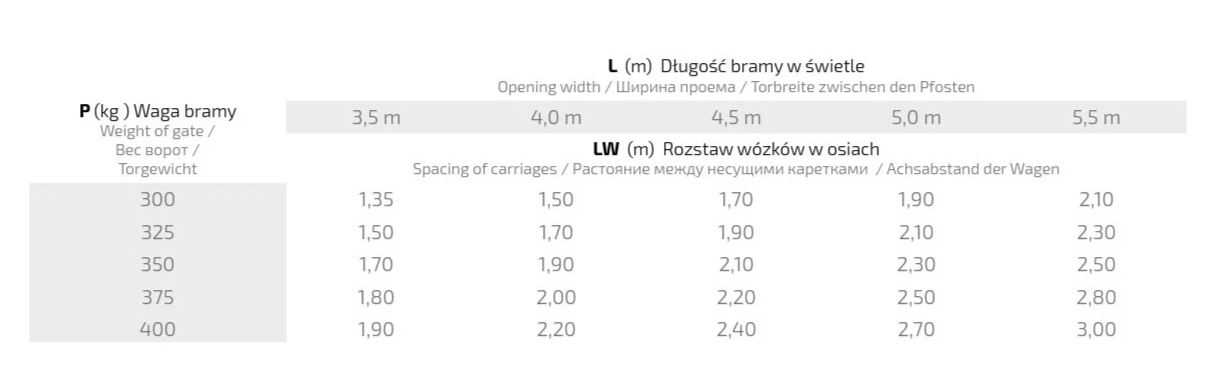

Dobór rozstawu wózków
Dobór rozstawu wózków

Wózki obsługują bramy o wadze od 300 kg do 400 kg przy prześwicie od 3,5 m do 5,5 m. Przykładowo, dla bramy o wadze 350 kg i długości w świetle 4,5 m zalecany rozstaw wózków w osiach wynosi 2,10 m.

Rolka najazdowa z zakończeniem montowana jest na początku szyny bramy samonośnej. Zakończenie pełni funkcję ochronną — zapobiega dostawaniu się śniegu i lodu do wnętrza szyny. W komplecie znajdują się śruby montażowe. Rolka pasuje do szyny 80×80×5 mm.

Uchwyt najazdu to stalowy element mocowany do słupka, w który wjeżdża rolka najazdowa po zamknięciu bramy. Na tylnej ściance znajdują się dwa otwory montażowe oraz gumowy odbój. Uchwyt jest kompatybilny z szynami 80×80×5 mm oraz 70×70×4 mm.

Współpraca rolki najazdowej z uchwytem najazdu rozkłada ciężar bramy na większą liczbę elementów, stabilizuje bramę po zamknięciu i znacząco wydłuża żywotność wózków jezdnych.

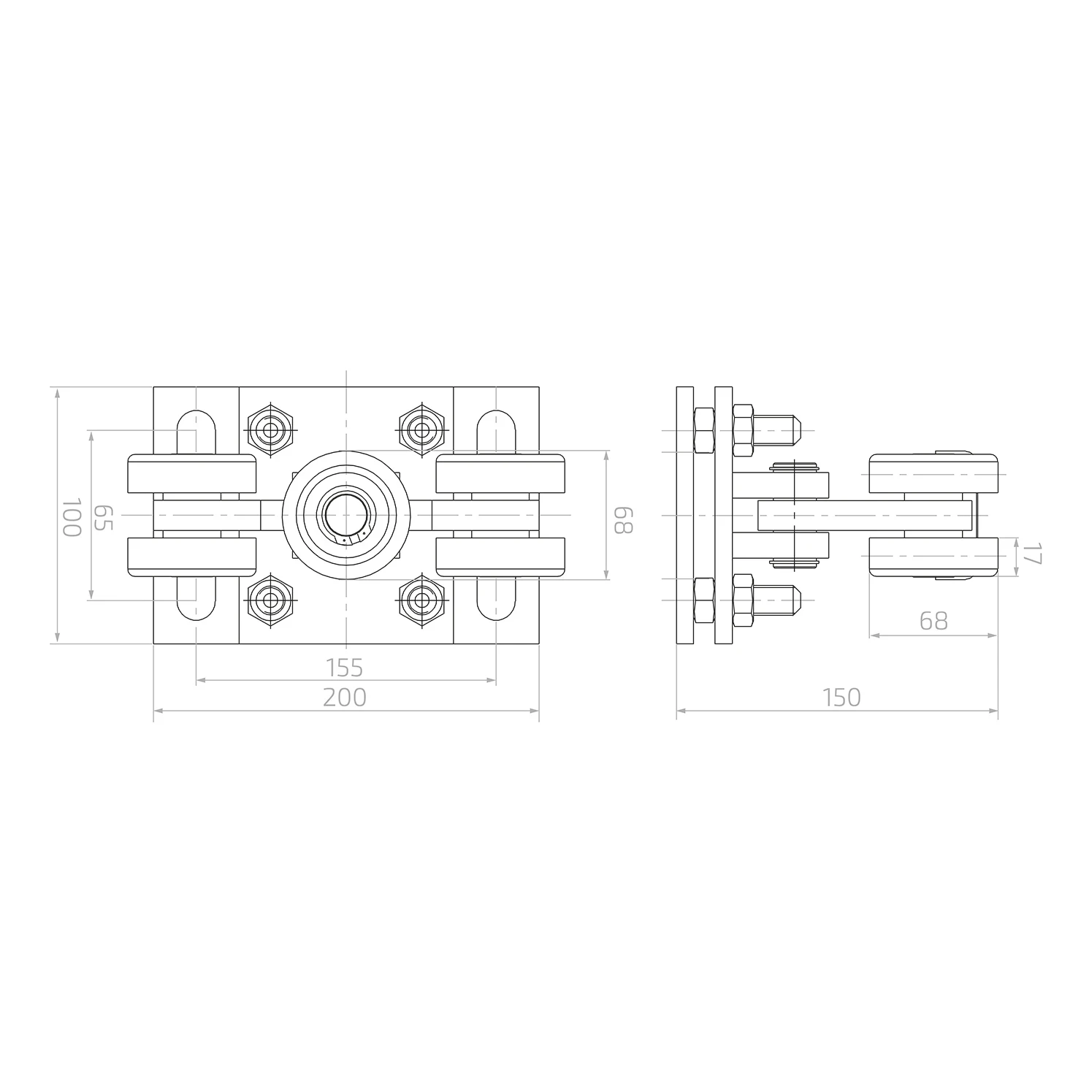

Rysunek techniczny wózka jezdnego z wymiarami
Rysunek techniczny wózka jezdnego z wymiarami

Wymiary gabarytowe wózka:

  • Długość płyty podstawy: 200 mm
  • Szerokość płyty podstawy: 100 mm
  • Rozstaw otworów (dł.): 155 mm
  • Rozstaw otworów (szer.): 65 mm
  • Wysokość całkowita: 150 mm
  • Szerokość prowadzenia rolek: 68 mm
  • Grubość płyty: 17 mm

Waga całego zestawu: 13,66 kg. Objętość opakowania: 10 710 cm³.
