Pakiet wózków do bramy przesuwnej: 2× wózek (9-rolkowy. tworzywo) + akcesoria

Przejdź do sekcji Opinie

Pakiet wózków do bramy przesuwnej samonośnej | Nośność 600 kg | Szyna 80×80×5 mm. Zestaw zawiera 2 wózki 9-rolkowe z tworzywa sztucznego, uchwyt najazdu i rolkę najazdową.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 521,98 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] wozki #111

  • Rozmiar szyny jezdnej 80x80x5
  • Typ produktu Pakiet / KIT z akcesoriami
  • Materiał rolek Tworzywo sztuczne
  • Liczba rolek [szt.] 9
  • Konstrukcja wózka Stała
  • Maks. nośność [kg] 600
  • Typ systemu jezdnego System jezdny

Opis

Zestaw do bramy przesuwnej – 2 wózki 9-rolkowe + uchwyt najazdu + rolka

Kompletny zestaw osprzętu do bramy przesuwnej samonośnej, zaprojektowany z myślą o szynach 80×80×5 mm. W skład zestawu wchodzą dwa wózki jezdne 9-rolkowe z rolkami z tworzywa sztucznego, uchwyt najazdu oraz rolka najazdowa — wszystko, czego potrzeba do profesjonalnego montażu bramy o maksymalnym obciążeniu do 600 kg.

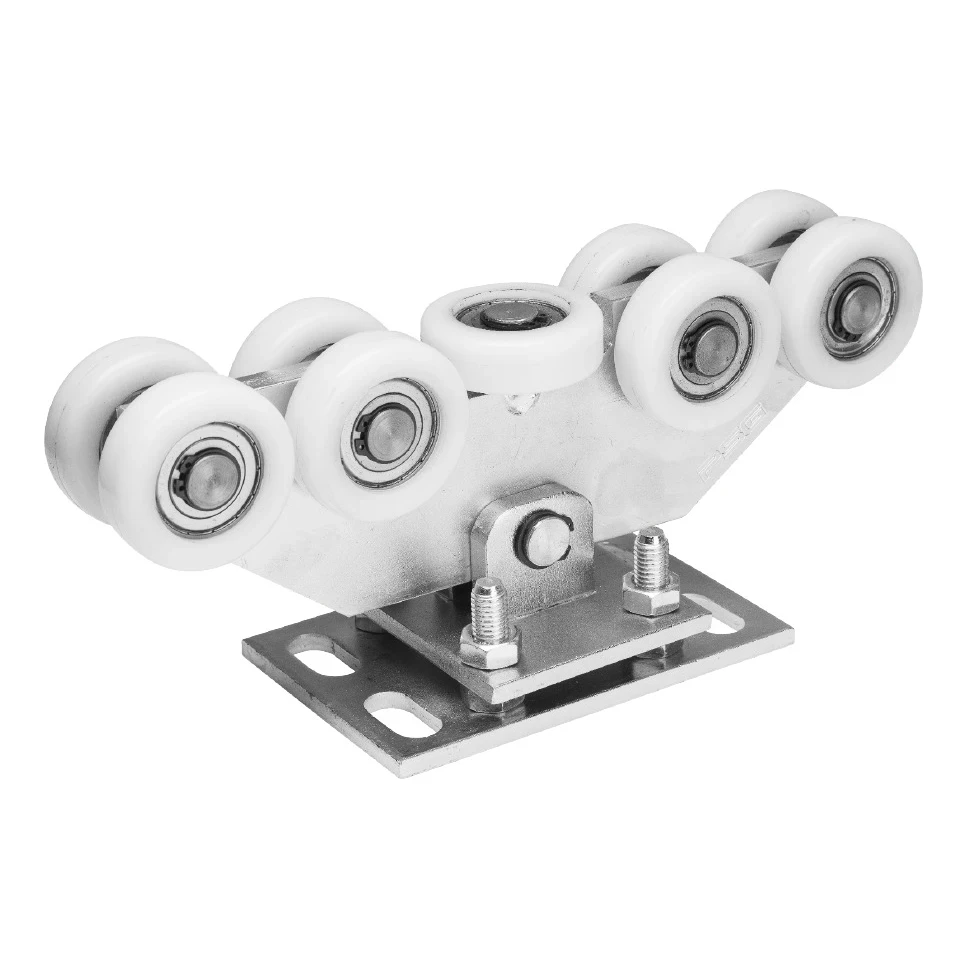

Wózek jezdny 9-rolkowy do bramy przesuwnej – widok z boku
Wózek jezdny 9-rolkowy do bramy przesuwnej – widok z boku

Wózek jezdny 80 – cicha i płynna praca bramy

Wózki jezdne wyposażone w 9 rolek z tworzywa sztucznego zapewniają wyjątkowo cichą i płynną pracę bramy przesuwnej. Dzięki zastosowaniu łożysk kulkowych w każdej rolce uzyskano minimalne opory toczenia, co przekłada się na mniejsze zużycie napędu oraz wyższy komfort użytkowania. Każdy wózek jest przystosowany do szyny 80×80×5 mm i posiada solidną płytę montażową z otworami do przykręcenia.

  • Maksymalne obciążenie wózka: 600 kg
  • Liczba rolek: 9 szt. (tworzywo sztuczne z łożyskami)
  • Kompatybilna szyna: 80×80×5 mm
  • Wymiary wózka (dł. × wys. × szer.): 180 × 120 × 155 mm
  • Rozstaw otworów płyty montażowej: 140 mm
  • Wysokość osi rolek: 65 mm
  • Szerokość płyty: 68 mm
  • Ilość w zestawie: 2 szt.

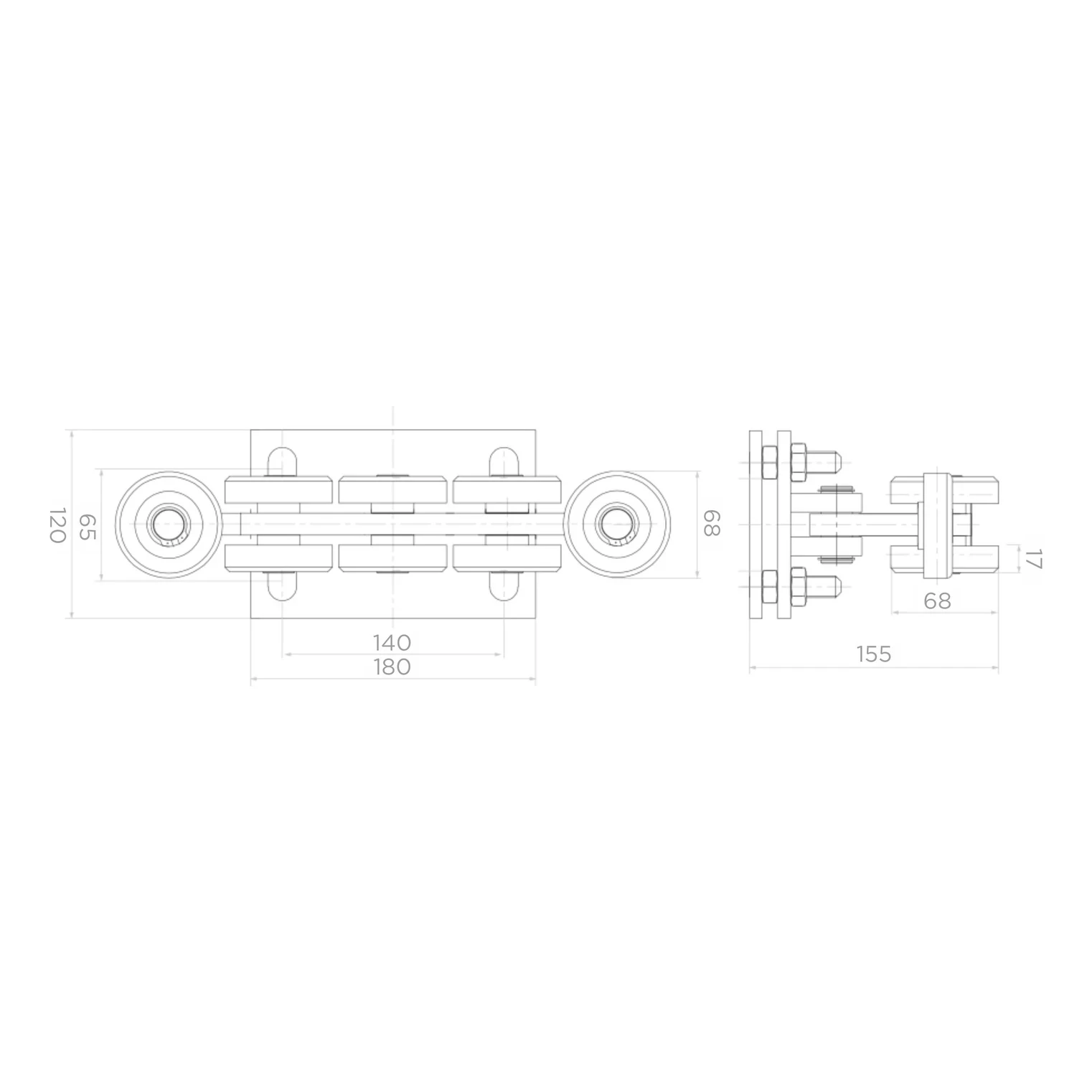

Rysunek techniczny wózka jezdnego 9-rolkowego z wymiarami
Rysunek techniczny wózka jezdnego 9-rolkowego z wymiarami

Szczegółowy rysunek techniczny wózka jezdnego prezentuje wszystkie kluczowe wymiary montażowe. Płyta bazowa o wymiarach 180 × 68 mm z regulowanymi śrubami pozwala na precyzyjne ustawienie poziomu bramy po zamontowaniu. Wysokość całkowita wózka wynosi 120 mm, a głębokość 155 mm, co należy uwzględnić przy projektowaniu fundamentu.

Uchwyt najazdu – stabilizacja i ochrona

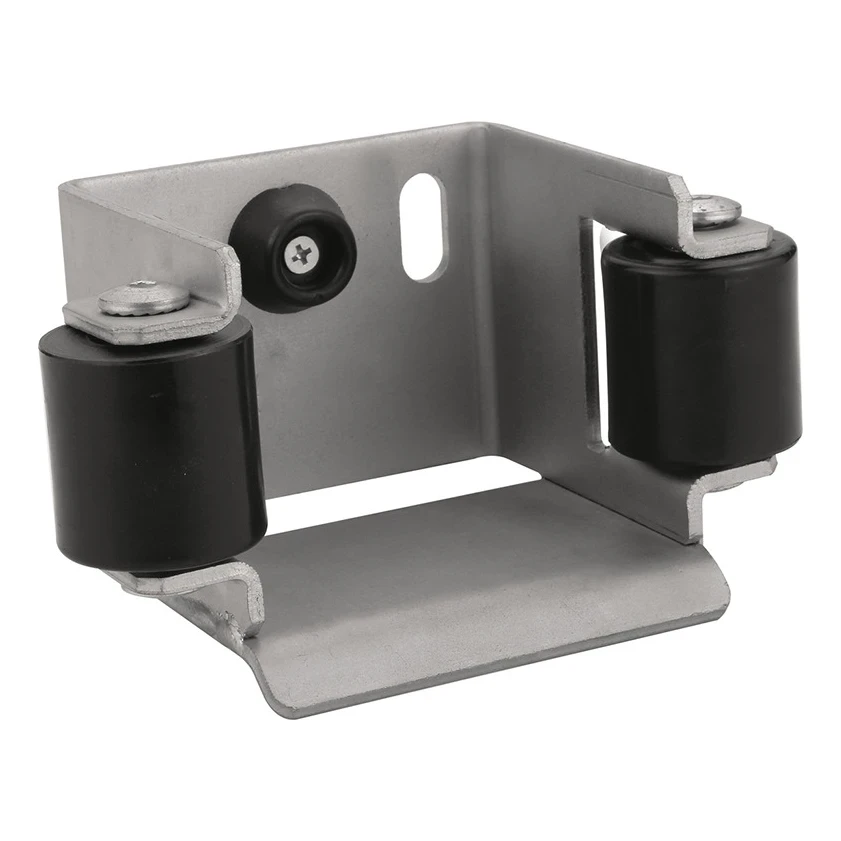

Uchwyt najazdu do bramy przesuwnej z dwoma rolkami prowadzącymi
Uchwyt najazdu do bramy przesuwnej z dwoma rolkami prowadzącymi

Stalowy uchwyt najazdu pełni podwójną funkcję — stabilizuje bramę po zamknięciu oraz rozkłada jej ciężar na większą liczbę elementów nośnych, co znacznie wydłuża żywotność wózków jezdnych. Wyposażony w dwie rolki prowadzące z tworzywa sztucznego o rozstawie 88 mm, precyzyjnie naprowadza szynę bramy. Na tylnej ściance umieszczono dwa otwory montażowe oraz gumowy odbój amortyzujący zamknięcie. Produkt ocynkowany, odporny na warunki atmosferyczne.

  • Kompatybilna szyna: 80×80 mm
  • Szerokość między rolkami: 88 mm
  • Wymiary uchwytu (dł. × szer. × wys.): 100 × 90 × 85 mm
  • Grubość blachy: 4 mm
  • Wykończenie: ocynk
  • Ilość w zestawie: 1 szt.

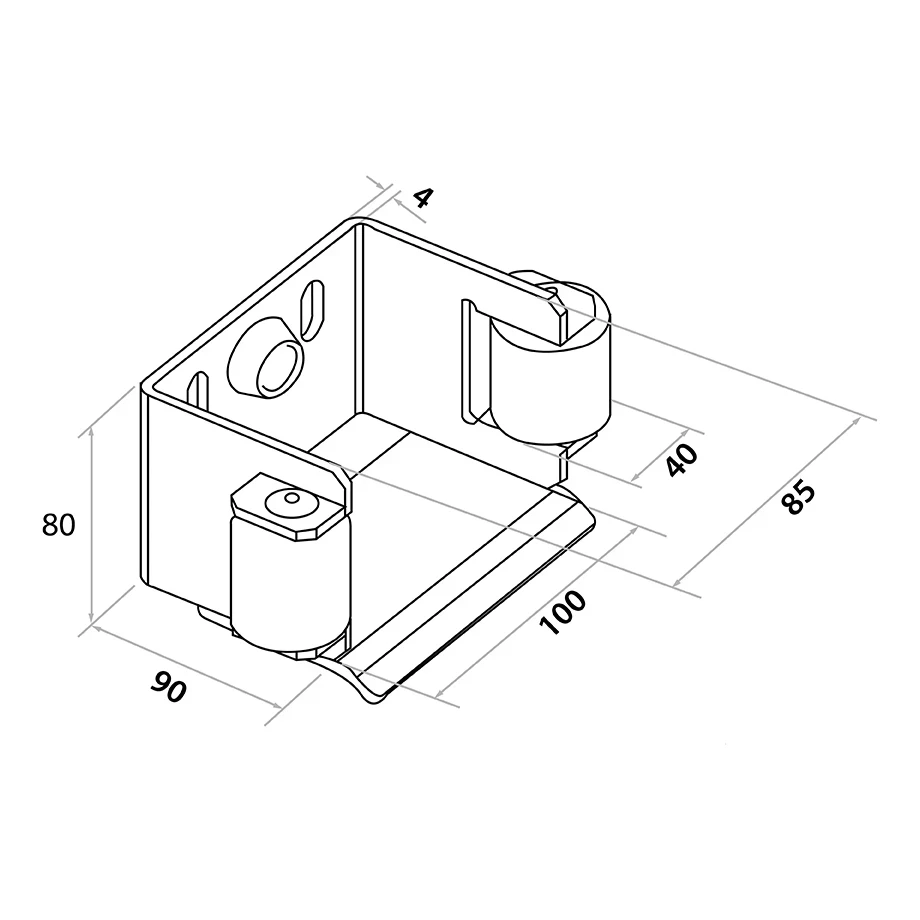

Rysunek techniczny uchwytu najazdu z wymiarami
Rysunek techniczny uchwytu najazdu z wymiarami

Rysunek wymiarowy uchwytu najazdu przedstawia jego kluczowe parametry montażowe: podstawa 100 × 90 mm, wysokość 80 mm (z rolkami 85 mm), otwór na rolkę prowadzącą o średnicy 40 mm. Konstrukcja z blachy o grubości 4 mm zapewnia odpowiednią sztywność i trwałość.

Rolka najazdowa – wydłużona żywotność systemu

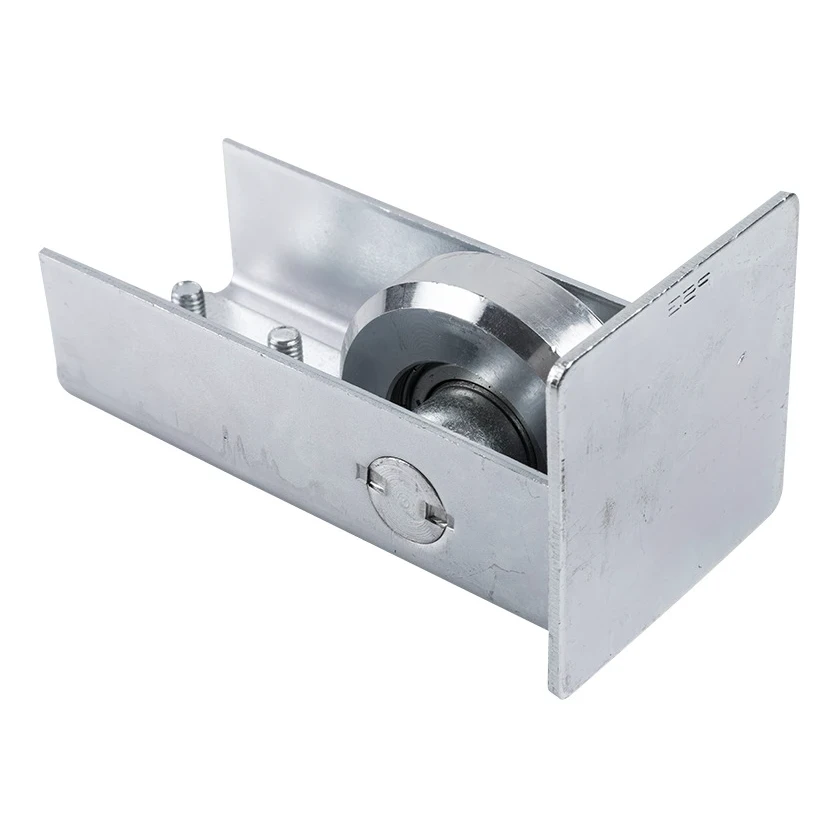

Rolka najazdowa ocynkowana do bramy przesuwnej
Rolka najazdowa ocynkowana do bramy przesuwnej

Stalowa rolka najazdowa montowana jest na początku szyny bramy przesuwnej samonośnej. Jej zadaniem jest łagodne wprowadzanie szyny na wózki jezdne przy każdym zamykaniu bramy, co znacząco redukuje uderzenia i wydłuża czas eksploatacji całego mechanizmu. Dodatkowo stanowi ochronę przed śniegiem i lodem gromadzącymi się wewnątrz szyny. Śruby montażowe znajdują się w komplecie. Produkt ocynkowany.

  • Kompatybilna szyna: 80×80×5 mm
  • Wymiary obudowy (dł. × szer. × wys.): 148 × 80 × 62 mm
  • Szerokość rolki: 64 mm
  • Grubość blachy obudowy: 3 mm
  • Wykończenie: ocynk
  • W komplecie: śruby montażowe
  • Ilość w zestawie: 1 szt.

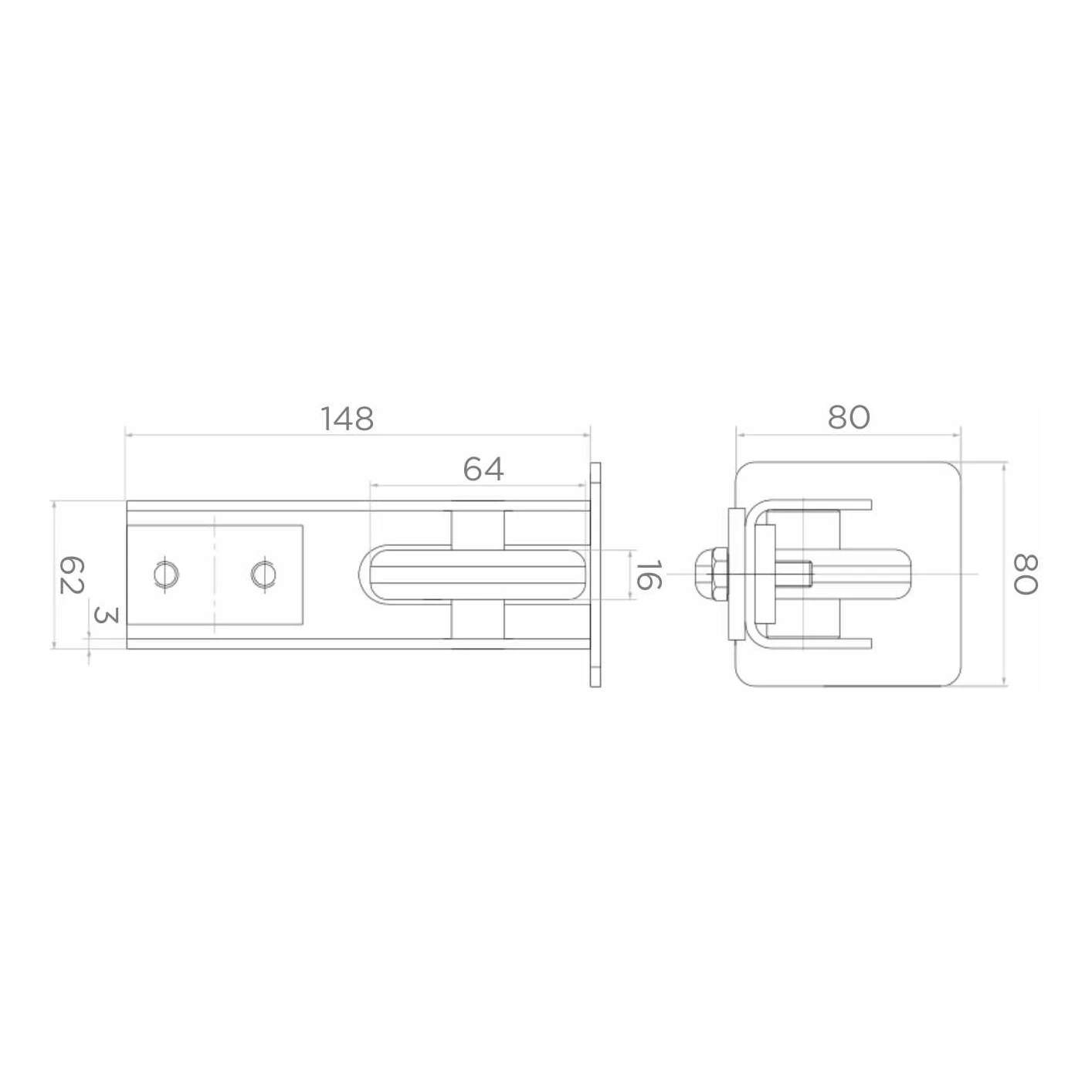

Rysunek techniczny rolki najazdowej z wymiarami
Rysunek techniczny rolki najazdowej z wymiarami

Rysunek techniczny rolki najazdowej prezentuje wymiary obudowy: długość 148 mm, szerokość 80 mm, wysokość 62 mm (grubość blachy 3 mm). Szerokość rolki wewnętrznej wynosi 64 mm, a wysokość osi 16 mm od podstawy obudowy.

Zawartość zestawu

  • Wózek jezdny 80 (9-rolkowy, rolki z tworzywa) – 2 szt.
  • Uchwyt najazdu z dwiema rolkami prowadzącymi – 1 szt.
  • Rolka najazdowa ze śrubami montażowymi – 1 szt.

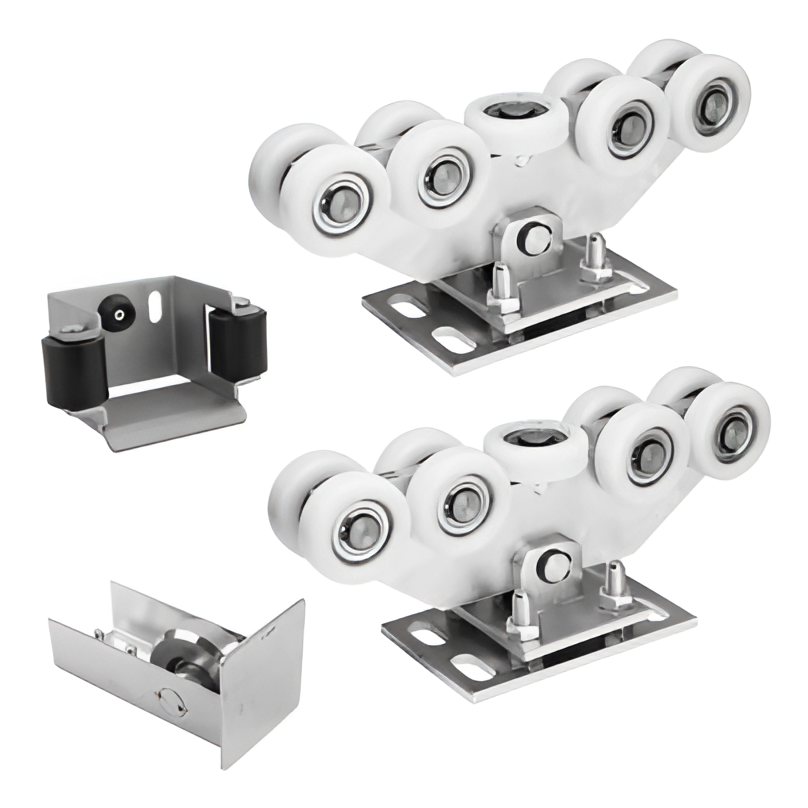

Kompletny zestaw do bramy przesuwnej – wszystkie elementy
Kompletny zestaw do bramy przesuwnej – wszystkie elementy

Zestaw jest przeznaczony do profesjonalnego montażu bram przesuwnych samonośnych na szynach 80×80×5 mm. Wszystkie elementy stalowe są ocynkowane, co zapewnia odporność na korozję i długotrwałą eksploatację w warunkach zewnętrznych. Waga całego zestawu wynosi 17,22 kg.

Dane techniczne zestawu

  • Kompatybilna szyna: 80×80×5 mm
  • Maksymalne obciążenie (na wózek): 600 kg
  • Materiał rolek wózków: tworzywo sztuczne z łożyskami
  • Wykończenie elementów stalowych: ocynk
  • Waga zestawu: 17,22 kg
  • EAN: 5903313203586
