Pakiet wózków jezdnych KIT do bram przesuwnych samonośnych 60 + akcesoria

Przejdź do sekcji Opinie

Pakiet do bram samonośnych | Stal ocynkowana | Nośność 200 kg. Kompletny zestaw: 2 wózki jezdne z 5 rolkami metalowymi, rolka najazdowa oraz uchwyt z odbojnikiem. Szyna 60×60×4 mm.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 263,26 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] wozki #111

  • Rozmiar szyny jezdnej 60x60x4
  • Typ produktu Pakiet / KIT z akcesoriami
  • Materiał rolek Stal
  • Liczba rolek [szt.] 5
  • Konstrukcja wózka Wahliwa
  • Typ systemu jezdnego System jezdny

Opis

PSG Pakiet wózków jezdnych 60 PLUS z akcesoriami do bram samonośnych

Pakiet wózków jezdnych PSG 60 PLUS z akcesoriami to kompletny, korzystny cenowo zestaw elementów jezdnych do bram przesuwnych samonośnych, przeznaczony do szyny 60×60×4 mm. Zestaw zawiera dwa wózki jezdne z 5 rolkami, rolkę najazdową z zakończeniem ochronnym oraz uchwyt najazdu — wszystko, czego potrzebuje firma instalacyjna do sprawnego montażu bramy przesuwnej.

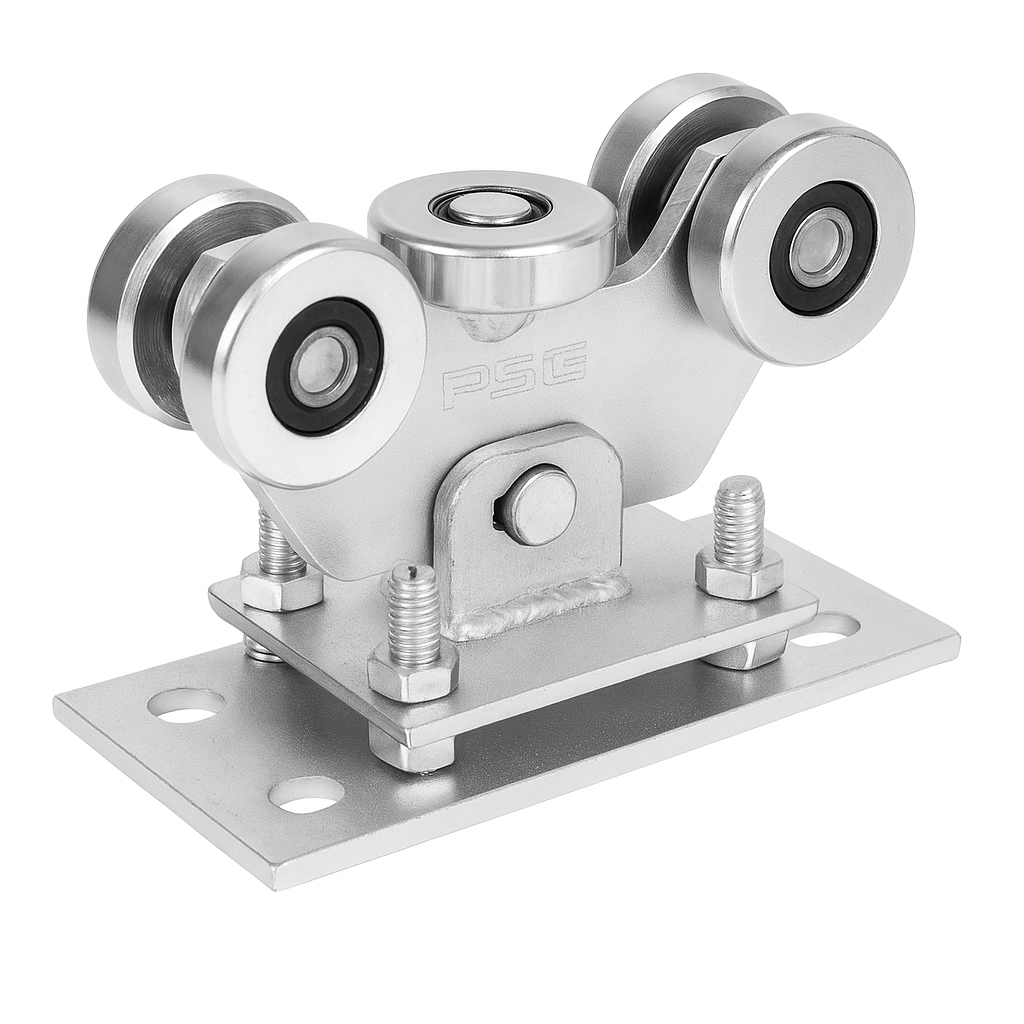

Wózek jezdny PSG 60 PLUS z 5 rolkami metalowymi na podstawie montażowej
Wózek jezdny PSG 60 PLUS z 5 rolkami metalowymi na podstawie montażowej

Wózek jezdny z 5 rolkami metalowymi stanowi serce zestawu. Konstrukcja wahliwa — wózek jest połączony z podstawą za pomocą trzpienia, co pozwala mu automatycznie dopasowywać się do szyny bramy przesuwnej. Cztery rolki pionowe prowadzą szynę z boków, a jedna rolka pozioma przejmuje obciążenie pionowe. Regulowana wysokość za pomocą śrub montażowych zapewnia precyzyjne ustawienie bramy. Wykonanie ocynkowane gwarantuje odporność na korozję i długotrwałą eksploatację na zewnątrz.

Rolka najazdowa z zakończeniem to stalowy, ocynkowany element montowany na początku szyny bramy samonośnej. Zakończenie rolki stanowi skuteczną ochronę przed śniegiem i lodem, które mogłyby blokować wjazd szyny na wózki. W komplecie dołączone są śruby montażowe. Rolka najazdowa wjeżdża w uchwyt najazdu mocowany do słupka bramowego — rozwiązanie to rozkłada ciężar bramy na większą liczbę punktów podparcia, stabilizuje bramę po zamknięciu i znacznie wydłuża żywotność wózków jezdnych. Uchwyt posiada dwa otwory montażowe na tylnej ściance oraz gumowy odbój amortyzujący domknięcie.

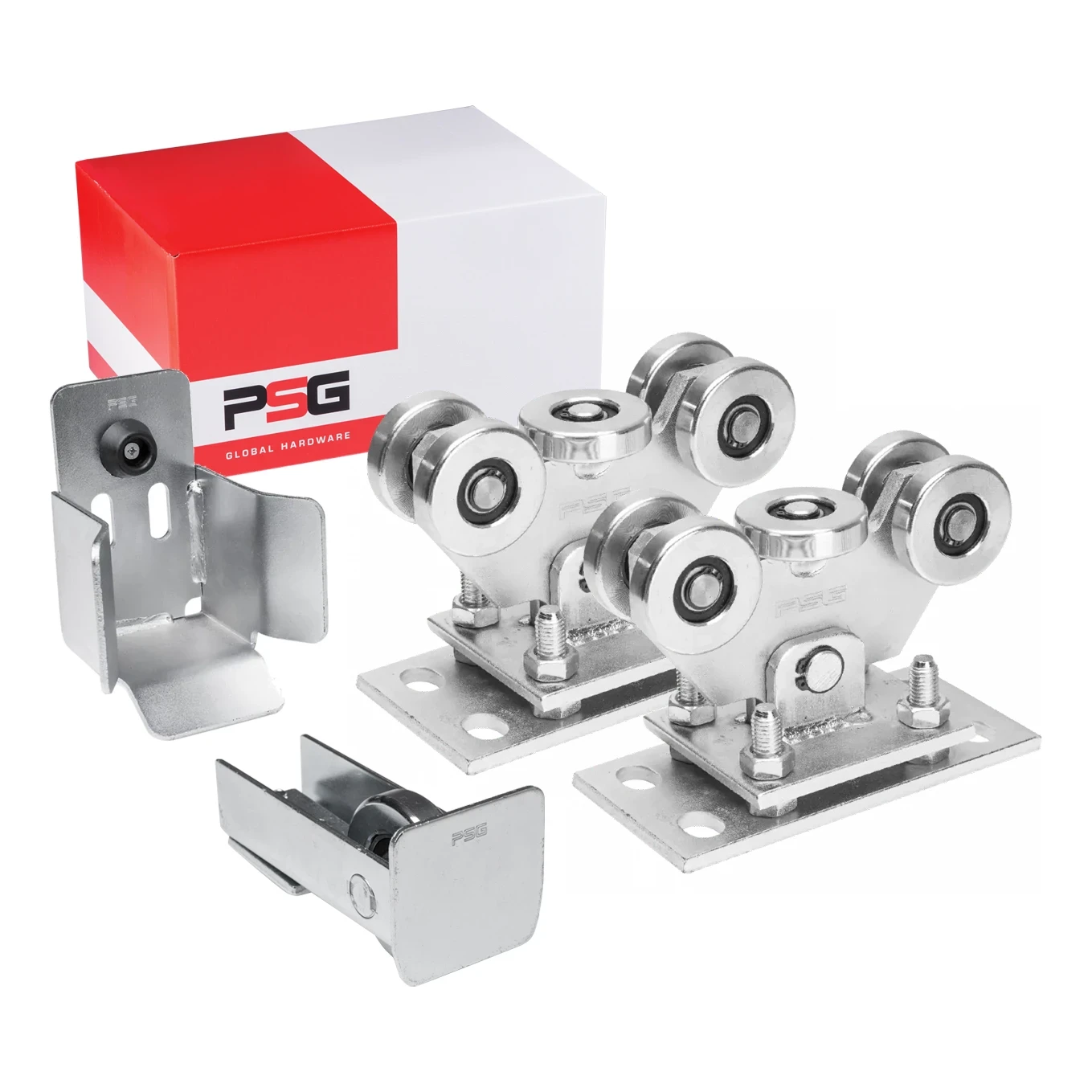

Kompletny zestaw PSG 60 PLUS – dwa wózki jezdne, rolka najazdowa, uchwyt najazdu i opakowanie
Kompletny zestaw PSG 60 PLUS – dwa wózki jezdne, rolka najazdowa, uchwyt najazdu i opakowanie

Zawartość zestawu

  • Wózek jezdny 5-rolkowy (wahliwy, z regulacją wysokości) — 2 szt.
  • Rolka najazdowa z zakończeniem ochronnym (ze śrubami montażowymi) — 1 szt.
  • Uchwyt najazdu z gumowym odbojem — 1 szt.

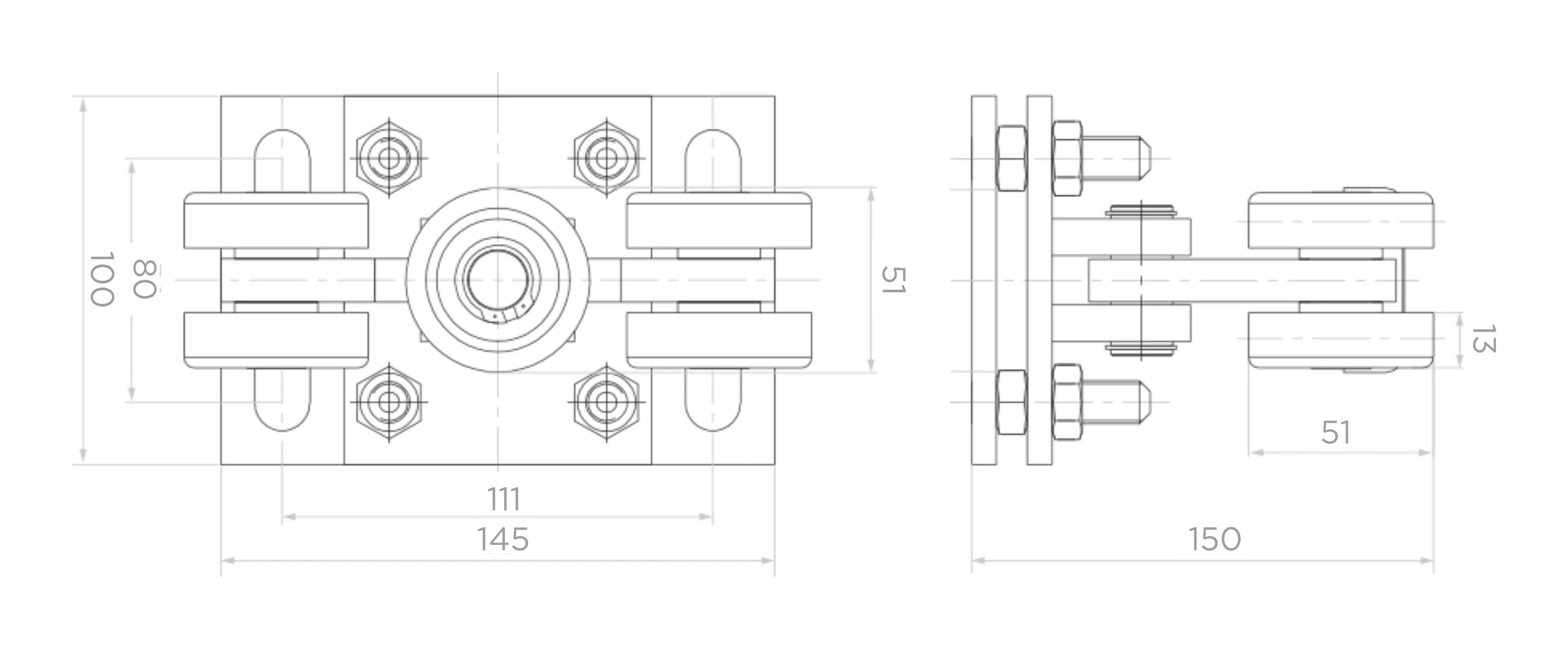

Rysunek techniczny wymiarowy wózka jezdnego PSG 60 PLUS – widok z góry i z boku
Rysunek techniczny wymiarowy wózka jezdnego PSG 60 PLUS – widok z góry i z boku

Wymiary wózka jezdnego

  • Wymiary podstawy (dł. × szer.): 145 × 100 mm
  • Rozstaw otworów montażowych: 111 × 80 mm
  • Wysokość całkowita wózka: 150 mm
  • Średnica rolki pionowej: 51 mm
  • Szerokość rolki pionowej: 13 mm
  • Rozstaw rolek pionowych: 51 mm

Dane techniczne zestawu

  • Producent: PSG Global Hardware
  • Kompatybilna szyna: 60×60×4 mm
  • Liczba rolek w wózku: 5 (4 pionowe + 1 pozioma)
  • Materiał rolek: metal
  • Konstrukcja wózka: wahliwa (trzpień obrotowy)
  • Regulacja wysokości: tak (śruby regulacyjne)
  • Wykończenie: ocynkowane
  • Waga zestawu: 9,1 kg
  • EAN: 5901289674713

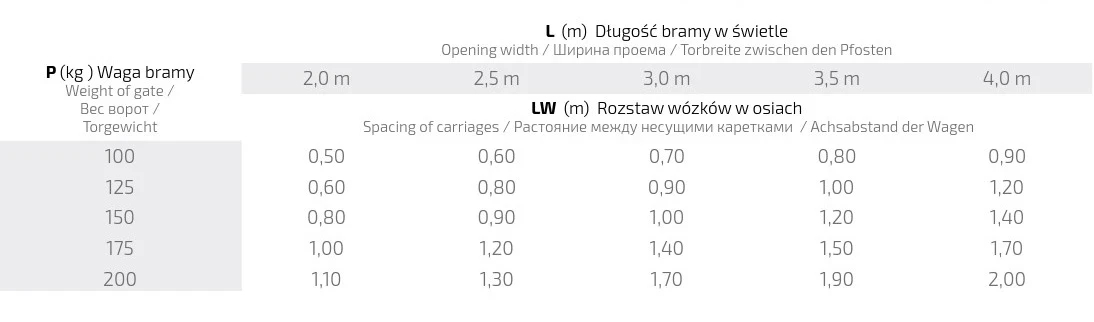

Tabela rozstawu wózków w zależności od wagi bramy i długości otworu bramowego
Tabela rozstawu wózków w zależności od wagi bramy i długości otworu bramowego

Dobór rozstawu wózków (LW) w zależności od wagi bramy i długości otworu

Powyższa tabela przedstawia zalecany rozstaw osi wózków jezdnych (LW) w metrach, w zależności od wagi bramy (P) oraz długości bramy w świetle (L). Prawidłowy dobór rozstawu jest kluczowy dla równomiernego rozkładu obciążeń i trwałości całego systemu jezdnego:

  • Brama 100 kg: rozstaw od 0,50 m (otwór 2,0 m) do 0,90 m (otwór 4,0 m)
  • Brama 125 kg: rozstaw od 0,60 m (otwór 2,0 m) do 1,20 m (otwór 4,0 m)
  • Brama 150 kg: rozstaw od 0,80 m (otwór 2,0 m) do 1,40 m (otwór 4,0 m)
  • Brama 175 kg: rozstaw od 1,00 m (otwór 2,0 m) do 1,70 m (otwór 4,0 m)
  • Brama 200 kg: rozstaw od 1,10 m (otwór 2,0 m) do 2,00 m (otwór 4,0 m)

Dzięki zastosowaniu rolki najazdowej z uchwytem ciężar bramy po zamknięciu rozkłada się na trzy punkty podparcia zamiast dwóch, co odciąża wózki jezdne i pozwala na instalację bram o wyższej wadze przy zachowaniu pełnej trwałości mechanizmu.
