Pakiet wózków jezdnych z 5 rolkami do bram przesuwnych samonośnych z akcesoriami

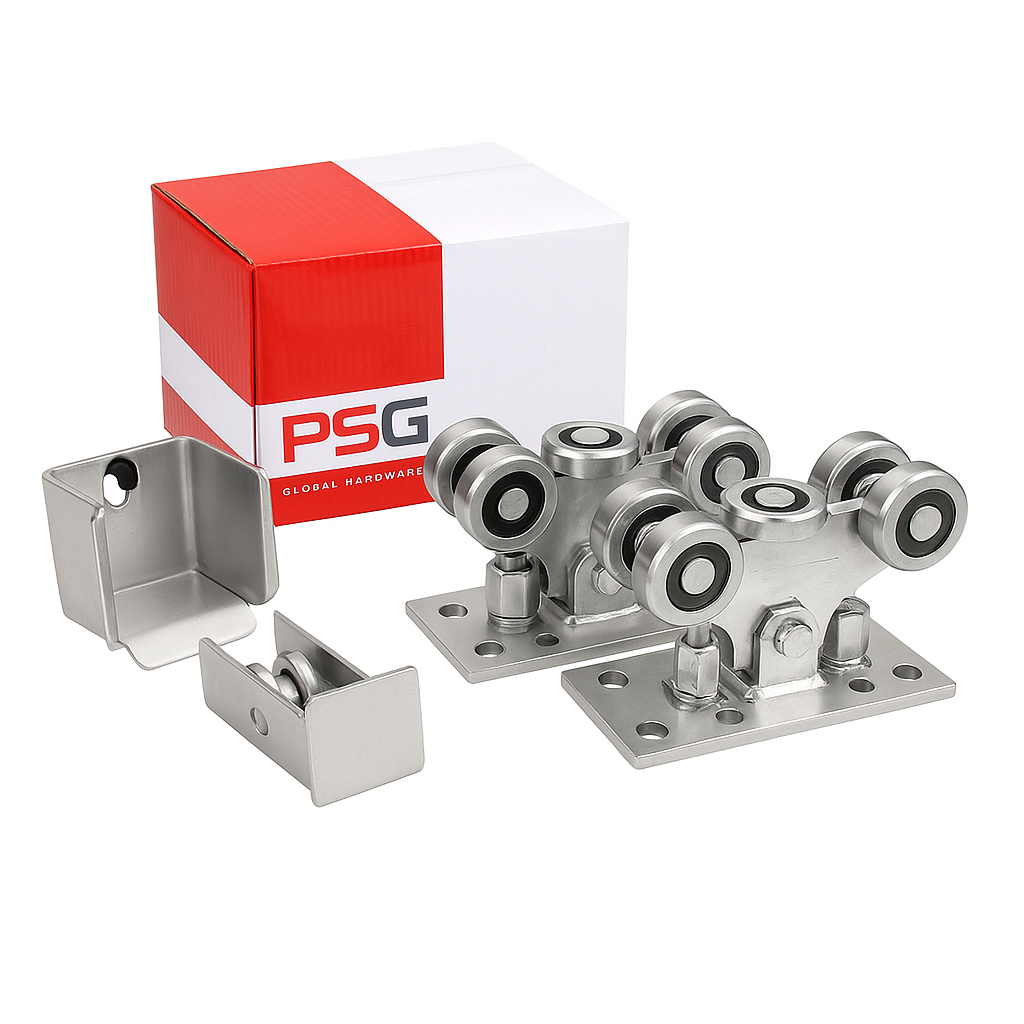

Zawartość zestawu

• Wózek jezdny z 5 rolkami metalowymi — 2 szt.
• Rolka najazdowa z zakończeniem ochronnym — 1 szt.
• Stalowy uchwyt najazdu z gumowym odbojnikiem — 1 szt.
• Śruby montażowe w komplecie

Dane ogólne zestawu

• Waga zestawu: 12,24 kg
• Objętość opakowania: 10 500 cm³
• EAN: 5901289674720

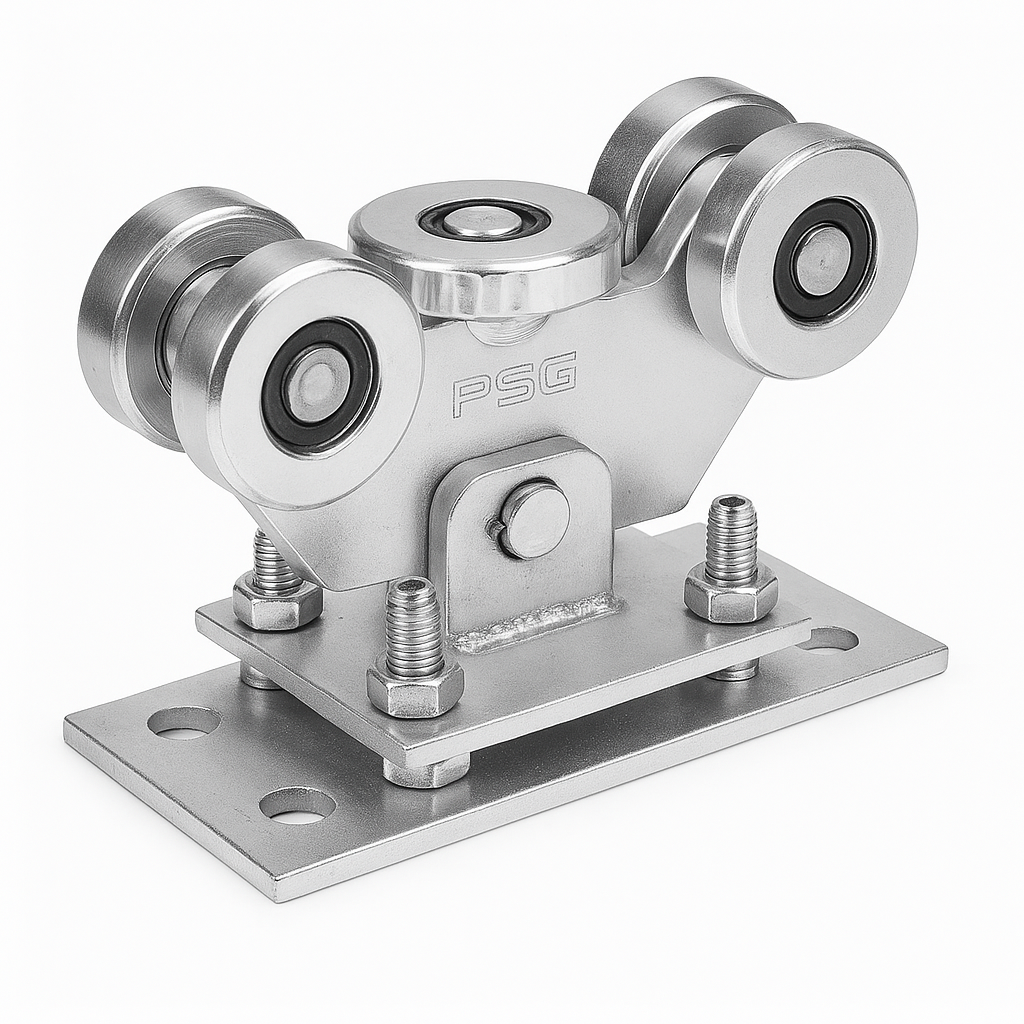

Wózek jezdny — budowa i działanie

Wózek jezdny wyposażony jest w 5 rolek metalowych, w tym 1 rolkę poziomą, które zapewniają stabilne prowadzenie bramy po szynie. Konstrukcja wahliwa — wózek jest połączony z podstawą za pomocą trzpienia, dzięki czemu automatycznie dopasowuje się do bramy przesuwnej, kompensując ewentualne nierówności i odchylenia szyny. Wysokość wózka jest regulowana za pomocą śrub, co ułatwia precyzyjne ustawienie bramy podczas montażu.

• Liczba rolek: 5 (w tym 1 pozioma)
• Konstrukcja: wahliwa (trzpień łączący z podstawą)
• Regulacja wysokości: śrubowa
• Kompatybilna szyna: 70×70×4 mm
• Zabezpieczenie antykorozyjne: cynkowanie galwaniczne

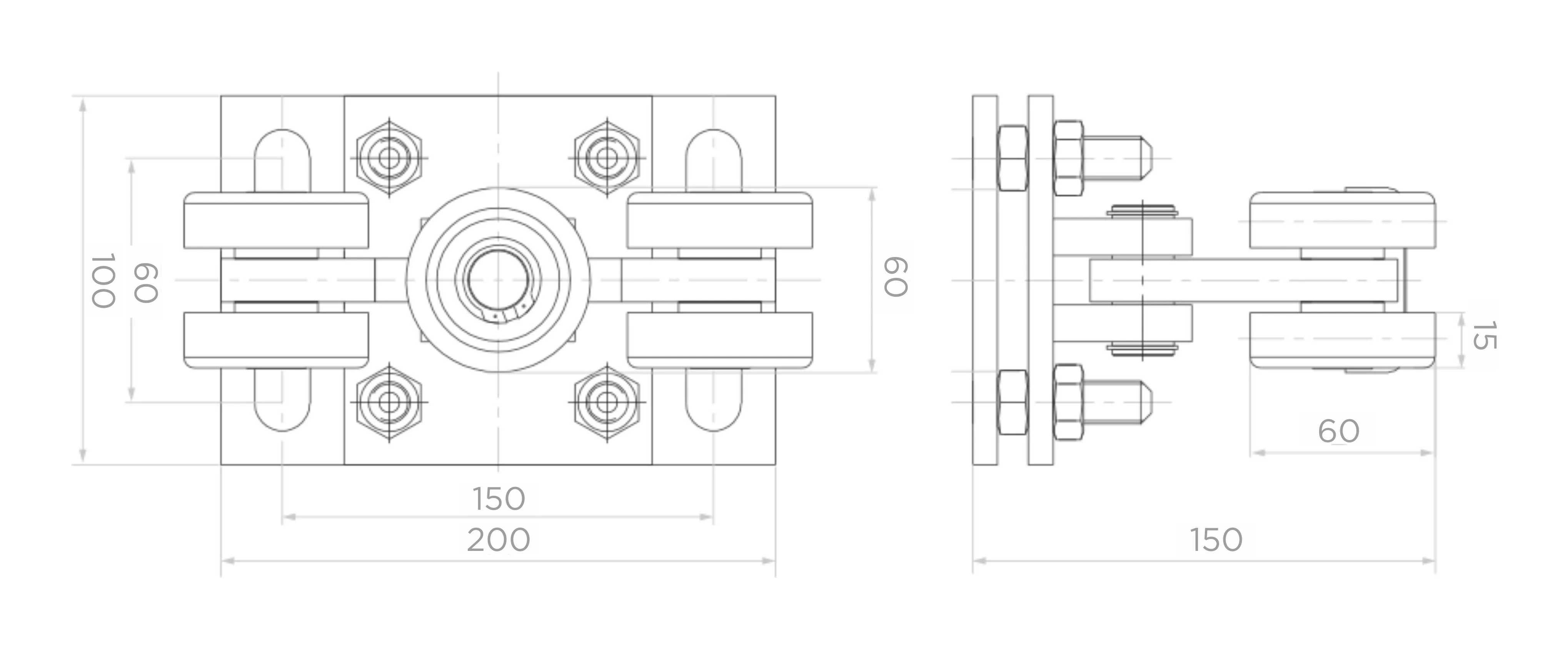

Wymiary wózka jezdnego

• Wymiar podstawy (dł. × szer.): 200 × 100 mm
• Rozstaw otworów montażowych: 150 × 60 mm
• Wysokość całkowita: 150 mm
• Wysokość rolek nad podstawą: 60 mm
• Grubość podstawy montażowej: 15 mm

Rolka najazdowa z zakończeniem ochronnym

Stalowa rolka najazdowa montowana na początku szyny bramy przesuwnej samonośnej. Wyposażona w zakończenie ochronne, które zabezpiecza wnętrze szyny przed wnikaniem śniegu, lodu i zanieczyszczeń — co ma szczególne znaczenie przy instalacjach eksploatowanych w trudnych warunkach atmosferycznych. W komplecie znajdują się śruby montażowe.

• Materiał: stal
• Kompatybilna szyna: 70×70×4 mm
• Zakończenie ochronne: tak (ochrona przed śniegiem i lodem)
• Śruby montażowe: w komplecie
• Zabezpieczenie antykorozyjne: cynkowanie galwaniczne

Stalowy uchwyt najazdu

Uchwyt najazdu mocowany do słupka bramowego, w który wjeżdża rolka najazdowa podczas zamykania bramy. Dzięki temu rozwiązaniu ciężar bramy rozkłada się na większą liczbę elementów, co stabilizuje bramę w pozycji zamkniętej i znacząco wydłuża żywotność wózków jezdnych. Na tylnej ściance znajdują się 2 otwory montażowe oraz gumowy odbój tłumiący uderzenia.

• Materiał: stal
• Kompatybilne szyny: 70×70×4 mm oraz 80×80×5 mm
• Otwory montażowe: 2 szt. (tylna ścianka)
• Odbój: gumowy
• Zabezpieczenie antykorozyjne: cynkowanie galwaniczne

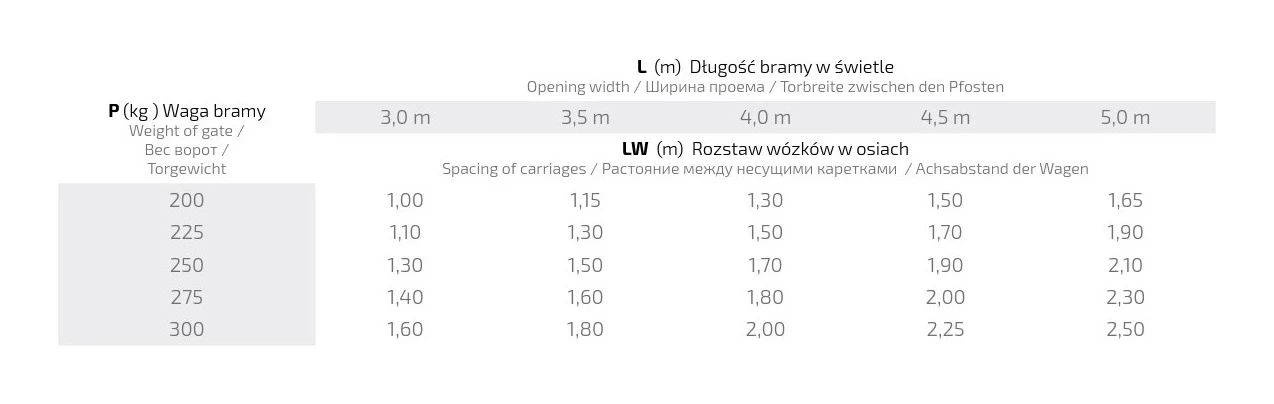

Dobór rozstawu wózków w osiach

Prawidłowy rozstaw wózków jezdnych (LW) zależy od długości bramy w świetle (L) oraz wagi bramy (P). Poniższa tabela przedstawia zalecane wartości rozstawu wózków w metrach, gwarantujące optymalną pracę i trwałość systemu:

• Waga bramy 200 kg: rozstaw od 1,00 m (L=3,0 m) do 1,65 m (L=5,0 m)
• Waga bramy 225 kg: rozstaw od 1,10 m (L=3,0 m) do 1,90 m (L=5,0 m)
• Waga bramy 250 kg: rozstaw od 1,30 m (L=3,0 m) do 2,10 m (L=5,0 m)
• Waga bramy 275 kg: rozstaw od 1,40 m (L=3,0 m) do 2,30 m (L=5,0 m)
• Waga bramy 300 kg: rozstaw od 1,60 m (L=3,0 m) do 2,50 m (L=5,0 m)

Długości bramy w świetle objęte tabelą: 3,0 m, 3,5 m, 4,0 m, 4,5 m oraz 5,0 m.

Wszystkie elementy zestawu są ocynkowane galwanicznie, co zapewnia skuteczną ochronę antykorozyjną i długotrwałą eksploatację zarówno w instalacjach wewnętrznych, jak i narażonych na zmienne warunki atmosferyczne. Kompletny pakiet pozwala firmie instalacyjnej zamówić cały osprzęt w jednej pozycji — bez ryzyka pominięcia któregokolwiek komponentu.
