Pakiet wózków z 5 rolkami z tworzywa KIT do bram przesuwnych samonośnych z akcesoriami

Przejdź do sekcji Opinie

Pakiet wózków do bram przesuwnych samonośnych | 5 rolek z tworzywa | Szyna 70×70×4 mm. Kompletny zestaw: 2 wózki jezdne z 5 rolkami z tworzywa, rolka najazdowa z zakończeniem i uchwyt najazdu.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 305,21 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] wozki #111

  • Rozmiar szyny jezdnej 70x70x4
  • Typ produktu Pakiet / KIT z akcesoriami
  • Materiał rolek Tworzywo sztuczne
  • Liczba rolek [szt.] 5
  • Konstrukcja wózka Wahliwa
  • Typ systemu jezdnego System jezdny

Opis

Pakiet wózków jezdnych z akcesoriami do bram przesuwnych samonośnych 70×70

Kompletny pakiet wózków jezdnych wraz z akcesoriami do montażu bram przesuwnych samonośnych. Zestaw zawiera wszystkie niezbędne elementy umożliwiające sprawny montaż bramy na szynie 70×70×4 mm — dwa wózki jezdne, rolkę najazdową z zakończeniem oraz uchwyt najazdu. Dzięki temu firma instalacyjna otrzymuje gotowe rozwiązanie w jednym opakowaniu, co przyspiesza realizację i eliminuje konieczność osobnego zamawiania komponentów.

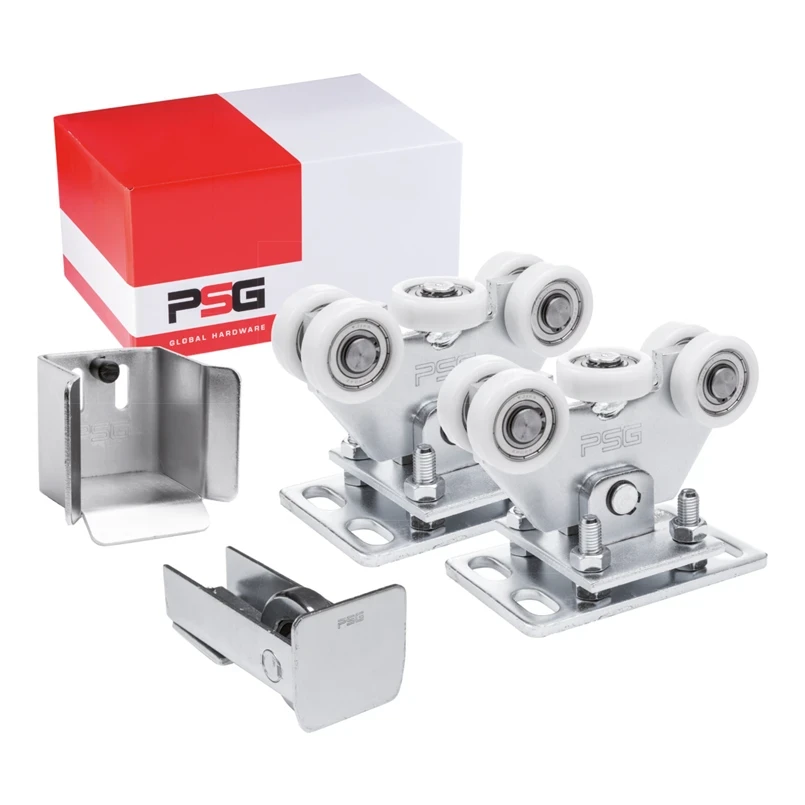

Pakiet wózków jezdnych z akcesoriami — kompletny zestaw z dwoma wózkami, rolką najazdową i uchwytem najazdu
Pakiet wózków jezdnych z akcesoriami — kompletny zestaw z dwoma wózkami, rolką najazdową i uchwytem najazdu

Zawartość zestawu

  • Wózek jezdny z 5 rolkami — 2 szt.
  • Rolka najazdowa z zakończeniem — 1 szt.
  • Uchwyt najazdu — 1 szt.

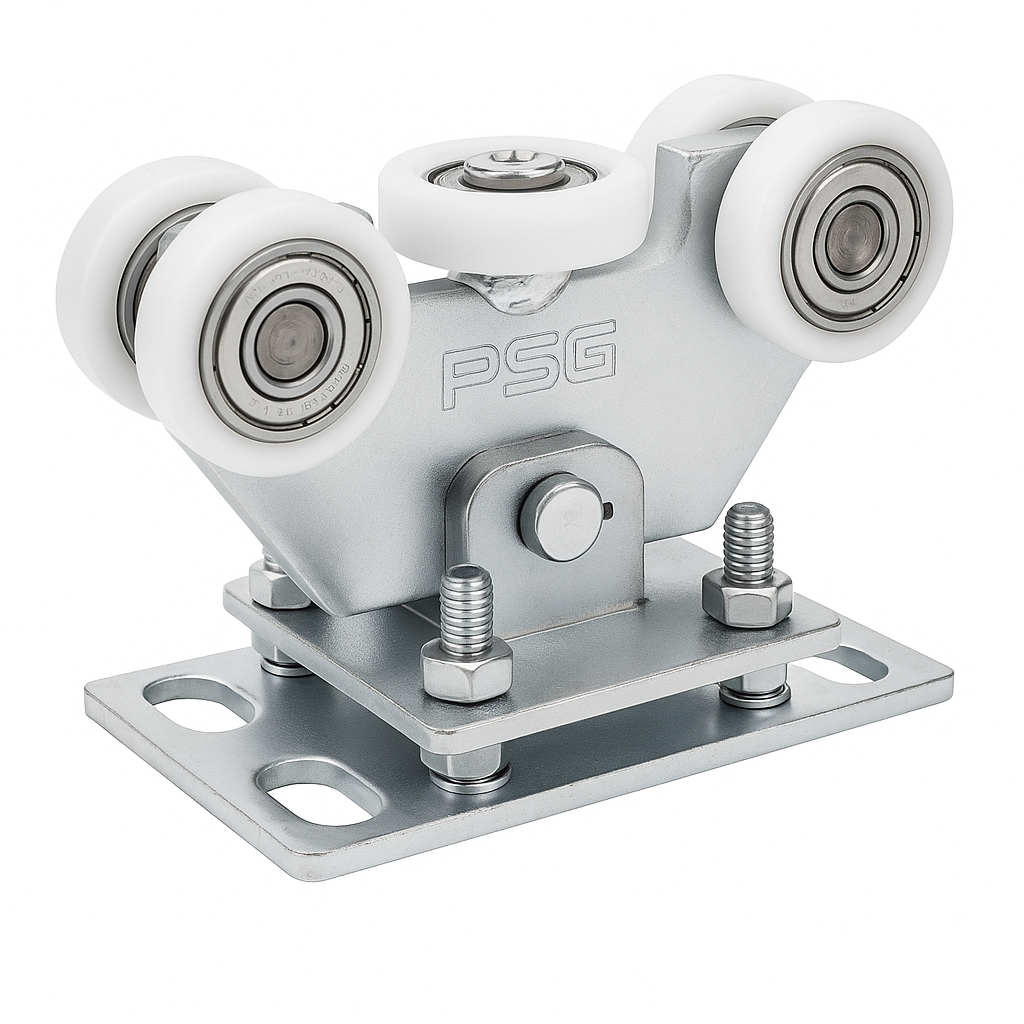

Wózek jezdny wyposażony jest w 5 rolek z tworzywa, w tym jedną rolkę poziomą, które zapewniają płynny i cichy przejazd bramy. Konstrukcja wahliwa — wózek jest połączony z podstawą za pomocą trzpienia, dzięki czemu automatycznie dopasowuje się do profilu szyny. Regulacja wysokości za pomocą śrub umożliwia precyzyjne ustawienie poziomu bramy. Wózek przeznaczony jest do szyny 70×70×4 mm. Całość wykonana ze stali ocynkowanej, co gwarantuje odporność na korozję i długotrwałą eksploatację na zewnątrz.

Rolka najazdowa z zakończeniem to stalowy element montowany na początku szyny bramy przesuwnej samonośnej. Zakończenie pełni funkcję ochrony przed śniegiem i lodem, zapobiegając blokadzie mechanizmu w warunkach zimowych. W komplecie znajdują się śruby montażowe. Element pasuje do szyny 70×70×4 mm, wykonany ze stali ocynkowanej.

Uchwyt najazdu to stalowy element, w który wjeżdża rolka najazdowa po zamknięciu bramy. Na tylnej ściance znajdują się dwa otwory montażowe oraz gumowy odbój amortyzujący uderzenia. Uchwyt jest kompatybilny z szynami 80×80×5 mm oraz 70×70×4 mm, co zapewnia elastyczność przy doborze profili. Produkt ocynkowany.

Współpraca rolki najazdowej z uchwytem najazdu pozwala na rozłożenie ciężaru bramy na większą liczbę elementów oraz stabilizację bramy po zamknięciu. Takie rozwiązanie znacząco wydłuża żywotność wózków jezdnych i ogranicza ich zużycie, co przekłada się na mniejszą liczbę serwisów i dłuższą bezawaryjną eksploatację instalacji.

Dane techniczne zestawu

  • Szyna robocza wózka: 70×70×4 mm
  • Szyna kompatybilna z uchwytem najazdu: 70×70×4 mm oraz 80×80×5 mm
  • Liczba rolek wózka: 5 (w tym 1 pozioma)
  • Materiał rolek: tworzywo sztuczne
  • Materiał konstrukcji: stal ocynkowana
  • Regulacja wysokości: tak, za pomocą śrub
  • Konstrukcja wózka: wahliwa (trzpień)
  • Odbój w uchwycie najazdu: gumowy
  • EAN: 5901289679855
  • Waga zestawu: 12,66 kg

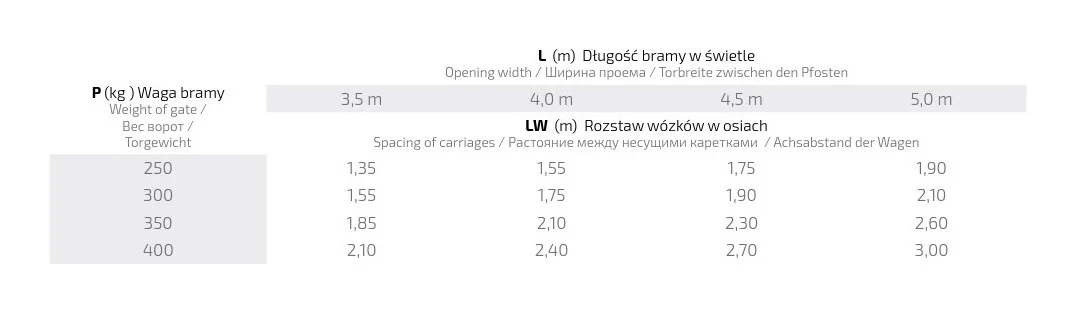

Tabela rozstawu wózków w osiach w zależności od wagi bramy i długości bramy w świetle
Tabela rozstawu wózków w osiach w zależności od wagi bramy i długości bramy w świetle

Dobór rozstawu wózków

Prawidłowy rozstaw wózków jezdnych w osiach (LW) zależy od wagi bramy (P) oraz długości otworu bramy w świetle (L). Poniższa tabela przedstawia zalecane wartości:

  • Brama 250 kg — rozstaw od 1,35 m (otwór 3,5 m) do 1,90 m (otwór 5,0 m)
  • Brama 300 kg — rozstaw od 1,55 m (otwór 3,5 m) do 2,10 m (otwór 5,0 m)
  • Brama 350 kg — rozstaw od 1,85 m (otwór 3,5 m) do 2,60 m (otwór 5,0 m)
  • Brama 400 kg — rozstaw od 2,10 m (otwór 3,5 m) do 3,00 m (otwór 5,0 m)

Prawidłowy dobór rozstawu wózków gwarantuje równomierne rozłożenie obciążeń, co bezpośrednio wpływa na trwałość mechanizmu i komfort użytkowania bramy. Zamówienie kompletnego pakietu eliminuje ryzyko pomyłek przy doborze elementów i pozwala na szybkie uruchomienie instalacji.
