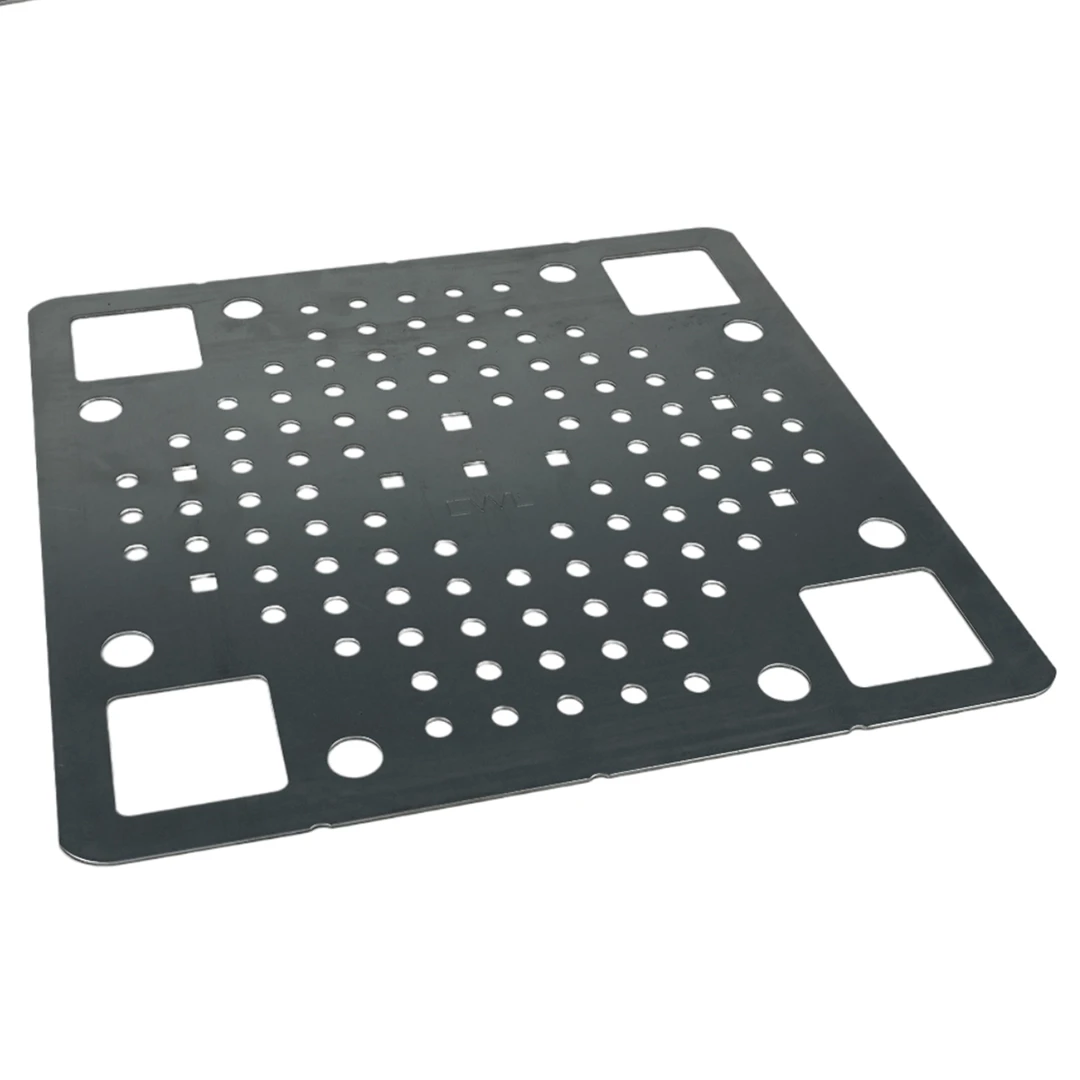

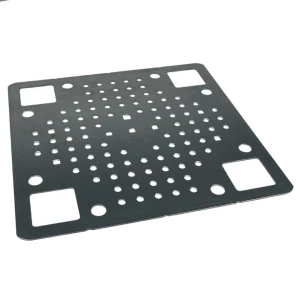

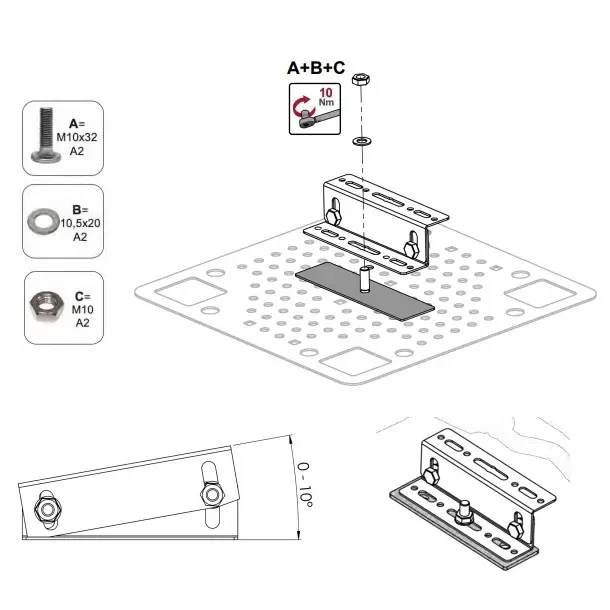

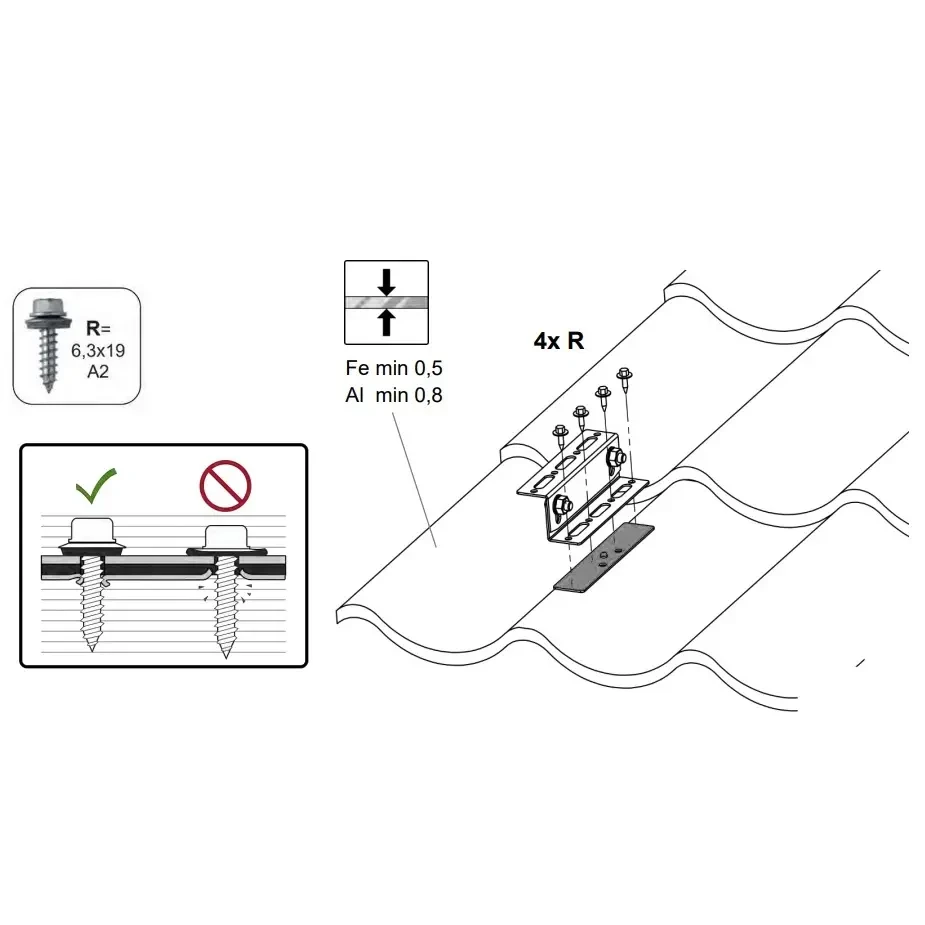

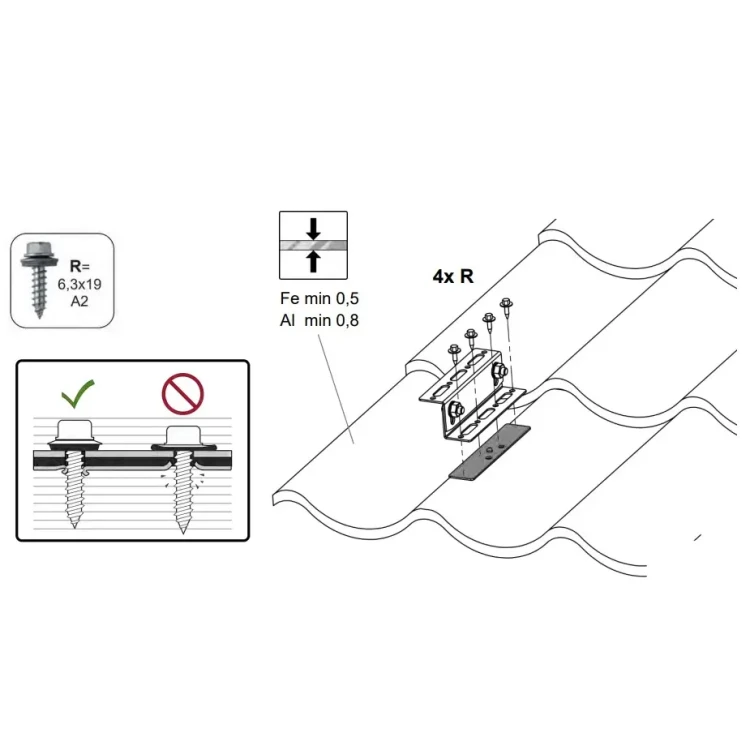

Płytka montażowa do pokryć dachowych 375x375mm CWL stal nierdzewna H17

Płytka mocująca do pokrycia dachowego 375x375mm CWL – stal nierdzewna H17 1.4016 do systemów fotowoltaicznych.

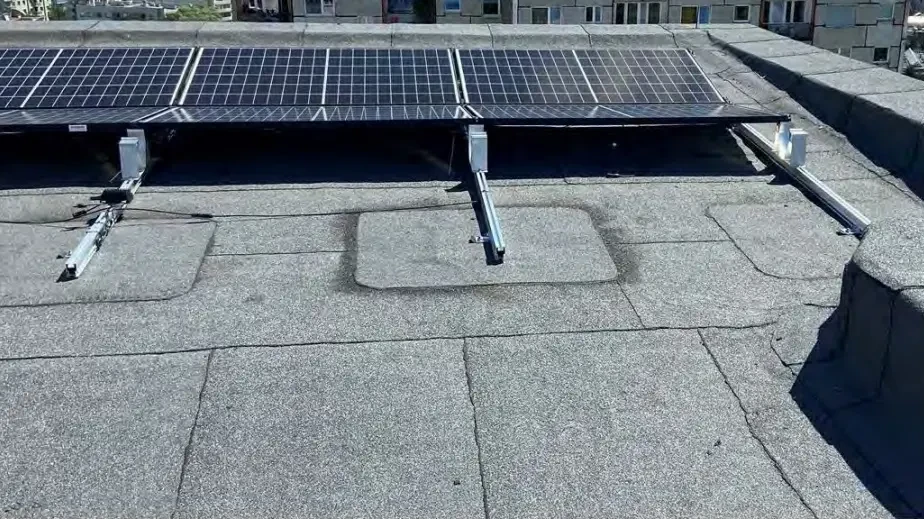

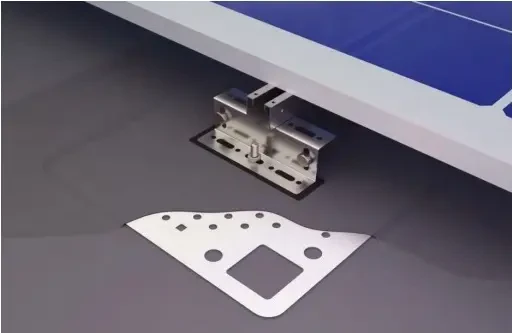

Płytka mocująca do pokrycia dachowego 375x375mm CWL to bezpieczne i uniwersalne rozwiązanie do trwałego mocowania elementów na dachach z membraną bitumiczną i plastikową. Płytę montażową można zainstalować nad lub pod istniejącą membraną dachową, aby uzyskać estetyczny wygląd. Mierząc 400 x 400 mm do spawania, ta płyta mocująca zapewnia bezpieczne i trwałe mocowanie bez potrzeby mechanicznego przebijania membrany.

Membrana powinna być zgodna z normą EN 13707:2004+A2:2009 i spełniać następujące wymagania:

Wytrzymałość na rozciąganie w kierunku wzdłużnym i poprzecznym min. 300 N/50 mm (EN 12311-1)

Wytrzymałość na rozdzieranie min. 150 N (EN 12310-1)

Wytrzymałość na ścinanie na połączeniach wzdłużnych i poprzecznych min. 500 N/50 mm (EN 12317-1)

Odpowiednia wytrzymałość na odrywanie

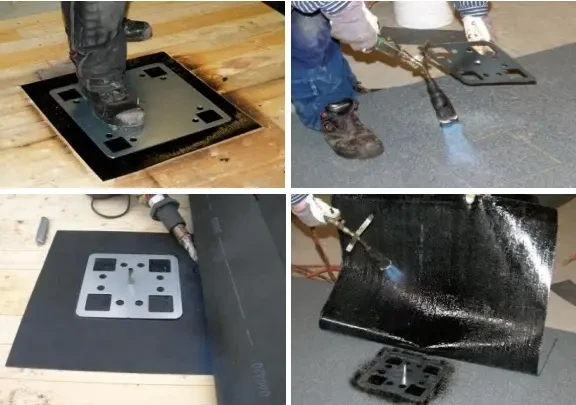

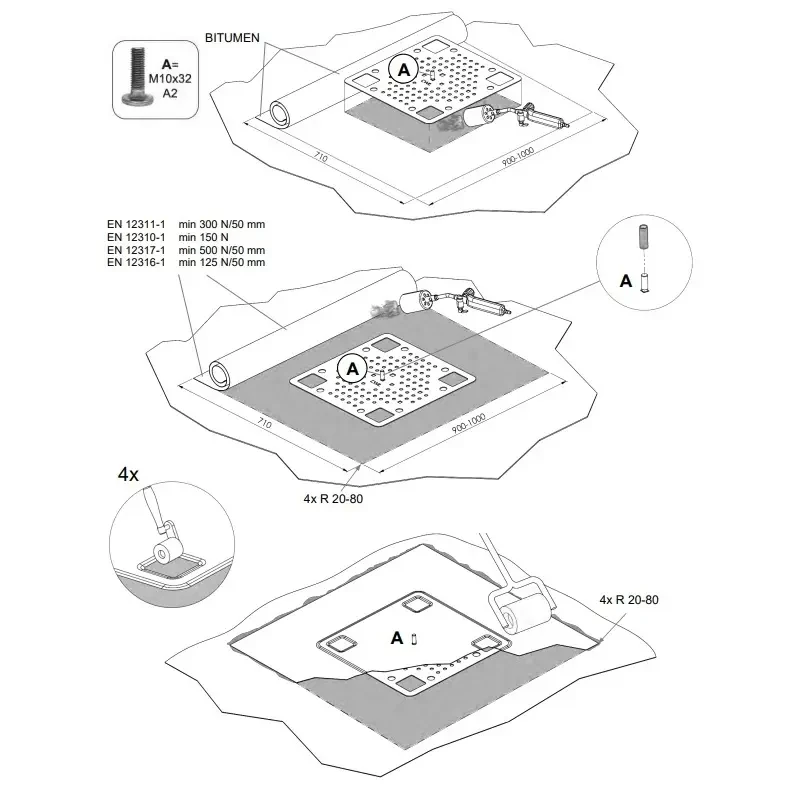

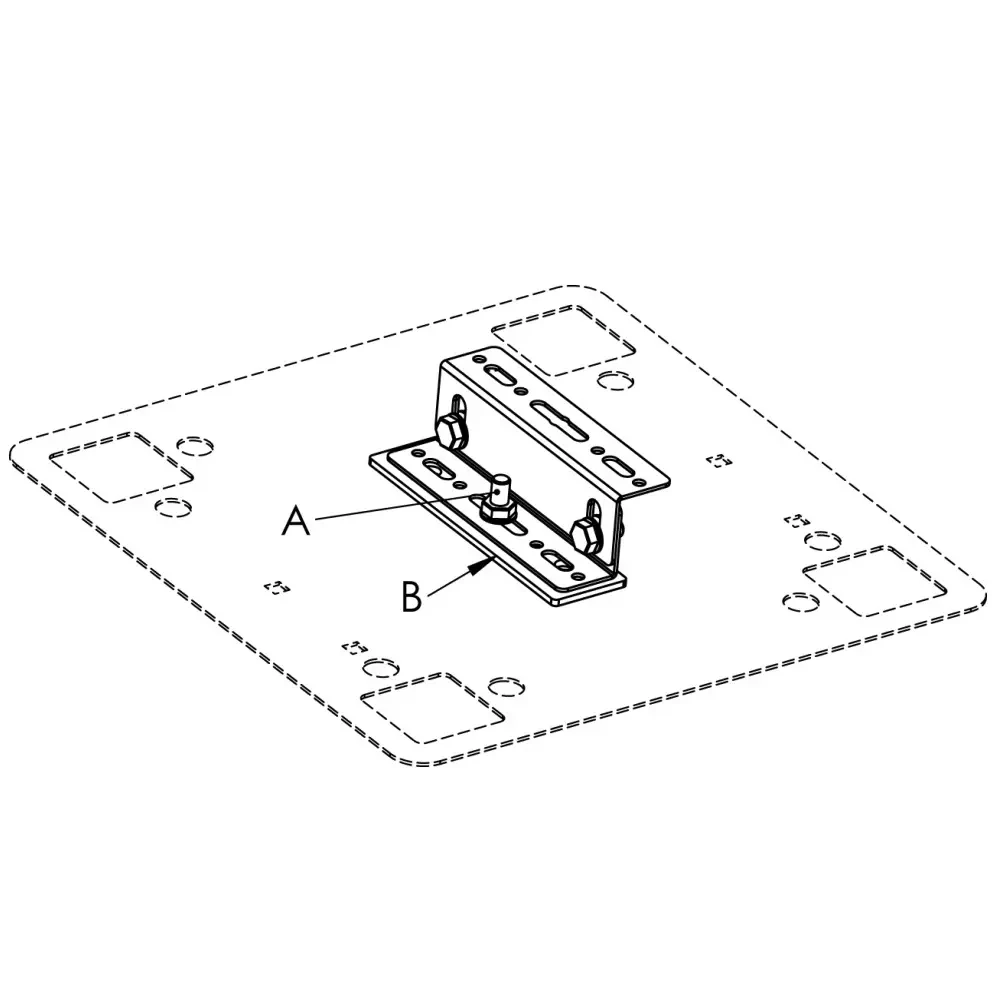

Montaż płyty mocującej pod membraną

1. Wytnij kawałek membrany dachowej o wymiarach 500 x 500 mm. (W przypadku renowacji dachu płytę mocującą można zgrzać między istniejącą a nową membraną. Nie jest wówczas konieczne stosowanie dodatkowego kawałka membrany o wymiarach 500 x 500 mm).

2. Umieść śrubę pod płytą w przeznaczonym do tego otworze i zgrzej płytę montażową na środku wyciętego kawałka membrany dachowej.

3. Nałóż tuleję ochronną na śrubę.

4. Wykonaj otwór na śrubę w górnej warstwie membrany.

5. Zgrzej membranę na całej powierzchni płyty montażowej.

6. Sprawdź, czy spoiny w punktach mocowania są kompletne i szczelne.

7. Zdejmij tuleję ochronną śruby.

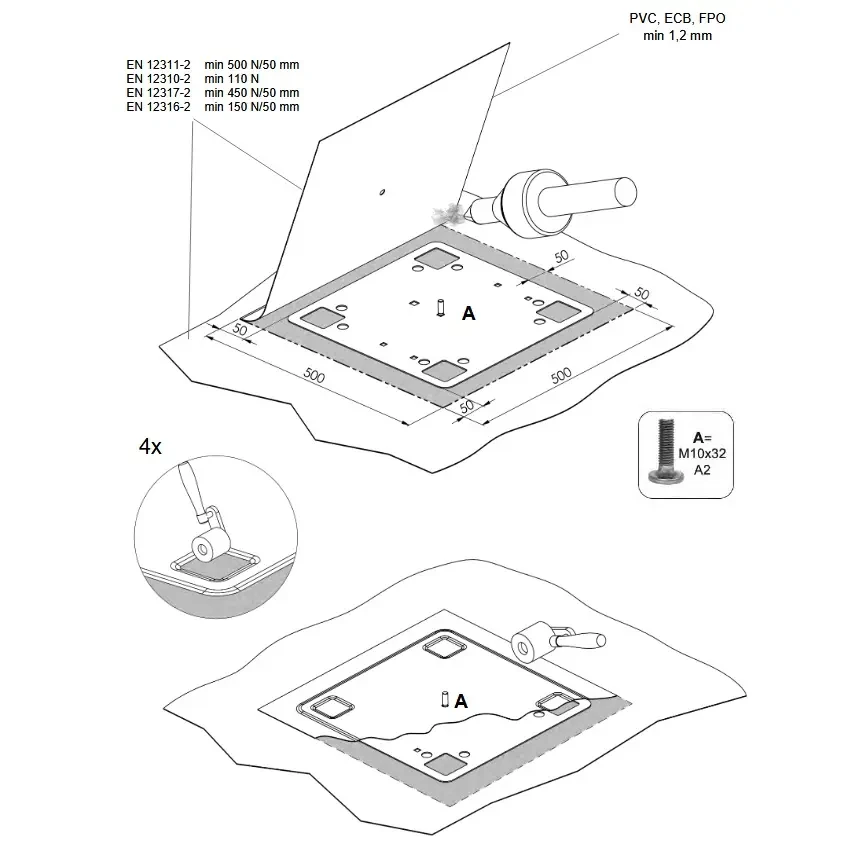

Montaż płyty mocującej na membranie

1. Umieść śrubę pod płytą w przewidzianym do tego celu otworze i przyspawaj płytę montażową w wybranym miejscu.

2. Wytnij kawałek membrany o wymiarach 800 x 1200 mm, 880 x 1100 mm lub 1000 x 1000 mm.

3. Nałóż tuleję ochronną na śrubę.

4. Wykonaj otwór na śrubę w wyciętym kawałku membrany dachowej.

5. Zgrzej membranę na całej powierzchni płyty montażowej.

6. Sprawdź, czy zgrzewy w punktach mocowania są kompletne i szczelne.

7. Usuń tuleję ochronną śruby.
