Podstawa bezpiecznikowa Hager GPV 2P 32A 10x38mm do instalacji fotowoltaicznych
towar niedostępny
dodaj do przechowalni
Opis

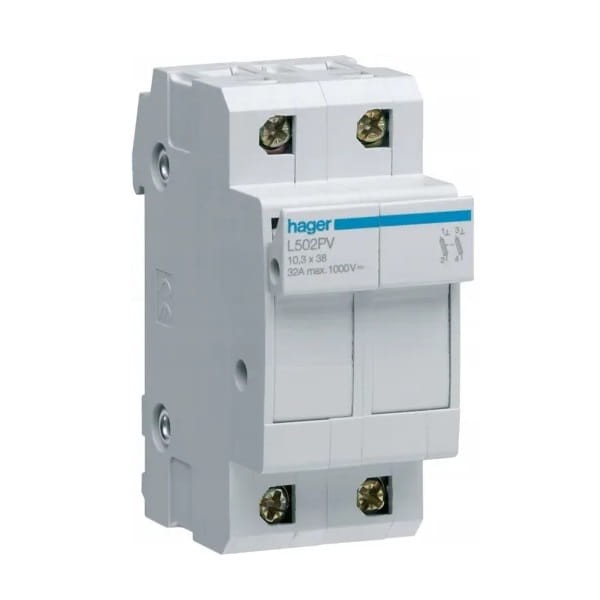

Hager Podstawa Bezpiecznikowa PV 2P 32A 10x38mm
Podstawa bezpiecznikowa PV 2P 32A 10x38 mm L502PV HAGER jest przystosowana do bezpieczników o wymiarach 10 x 38 mm i zapewnia skuteczną ochronę instalacji fotowoltaicznych działających w konfiguracji szeregowej.
Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32 A oraz maksymalnym napięciem znamionowym łączeniowym 690/1000 V DC, co czyni je odpowiednim do zastosowania w zaawansowanych aplikacjach fotowoltaicznych. Podstawa bezpiecznikowa Hager L502PV oferuje stopień ochrony IP20, co oznacza, że jest zabezpieczona przed dostępem do niebezpiecznych części, takich jak elementy pod napięciem.
Konstrukcja
| Parametr | Wartość |
|---|---|
| Liczba biegunów | 2 P |
| Układ biegunów | 2 P |
Elementy sterujące i wskaźniki
| Parametr | Wartość |
|---|---|
| Sygnalizator optyczny | nie |
Charakterystyka elektryczna
| Parametr | Wartość |
|---|---|
| Napięcie znamionowe łączeniowe Ue (AC) | 690 / 1000 V |
| Typ napięcia zasilającego | DC |
| Częstotliwość | 50/60 Hz |
Napięcie
| Parametr | Wartość |
|---|---|
| Znamionowe napięcie izolacji Ui | 690 V |
| Znamionowe napięcie pracy Un (DC) | 1000 V |
Prąd
| Parametr | Wartość |
|---|---|
| Prąd znamionowy In | 32 A |
| Prąd znamionowy wkładki bezpiecznikowej | 2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A |
Współczynnik korekcyjny prądu
| Parametr | Wartość |
|---|---|
| Współczynnik korygujący prądu dopuszczalnego w zestawieniu > 10 faz | 0,7 |
| Współczynnik korygujący prądu dopuszczalnego dla 1-3 faz obok siebie | 1 |
| Współczynnik korygujący prądu dopuszczalnego dla 4-6 faz obok siebie | 0,9 |
| Współczynnik korygujący prądu dopuszczalnego dla 7-9 faz obok siebie | 0,85 |
| Współczynnik korygujący prądu dopuszczalnego powyżej 40°C | 0,9 |
| Współczynnik korygujący prądu dopuszczalnego powyżej 50°C | 0,8 |
| Współczynnik korygujący prądu dopuszczalnego powyżej 20°C | 1 |
Dane techniczne
| Parametr | Wartość |
|---|---|
| Współczynnik korygujący prądu dopuszczalnego powyżej 30°C | 0,95 |
Bezpiecznik
| Parametr | Wartość |
|---|---|
| Charakterystyka bezpiecznika | gPV |
| Wielkość wkładki bezpiecznikowej | 10,3 x 38 |
Częstotliwość
| Parametr | Wartość |
|---|---|
| Częstotliwość (zakres do ETIM) | 50 do 60 Hz |
Moc
| Parametr | Wartość |
|---|---|
| Całkowite straty mocy dla prądu znamionowego | 2,2 W |
Wytrzymałość
| Parametr | Wartość |
|---|---|
| Wytrzymałość elektryczna (liczba cykli) | 2000 |
| Wytrzymałość mechaniczna (liczba cykli) | 4000 |
Wymiary
| Parametr | Wartość |
|---|---|
| Głębokość produktu | 75 mm |
| Wysokość produktu | 77 mm |
| Szerokość produktu | 35 mm |
Instalacja / Montaż
| Parametr | Wartość |
|---|---|
| Moment dokręcający | 2 Nm |
Podłączenie
| Parametr | Wartość |
|---|---|
| Przekrój przewodu elastycznego (linka) w zacisku | 0,75 / 10 mm² |
| Przekrój przewodu sztywnego (drut) w zacisku | 1 / 16 mm² |
Norma
| Parametr | Wartość |
|---|---|
| Dyrektywa europejska WEEE | dotyczy |
Bezpieczeństwo
| Parametr | Wartość |
|---|---|
| Stopień ochrony | IP20 |
Warunki użytkowania
| Parametr | Wartość |
|---|---|
| Temperatura robocza | -25 do +50 °C |
| Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2 | 3 |
| Temperatura przechowywania/transportu | -25 do +80 °C |
Temperatura
| Parametr | Wartość |
|---|---|
| Temperatura kalibracji | 30 °C |
