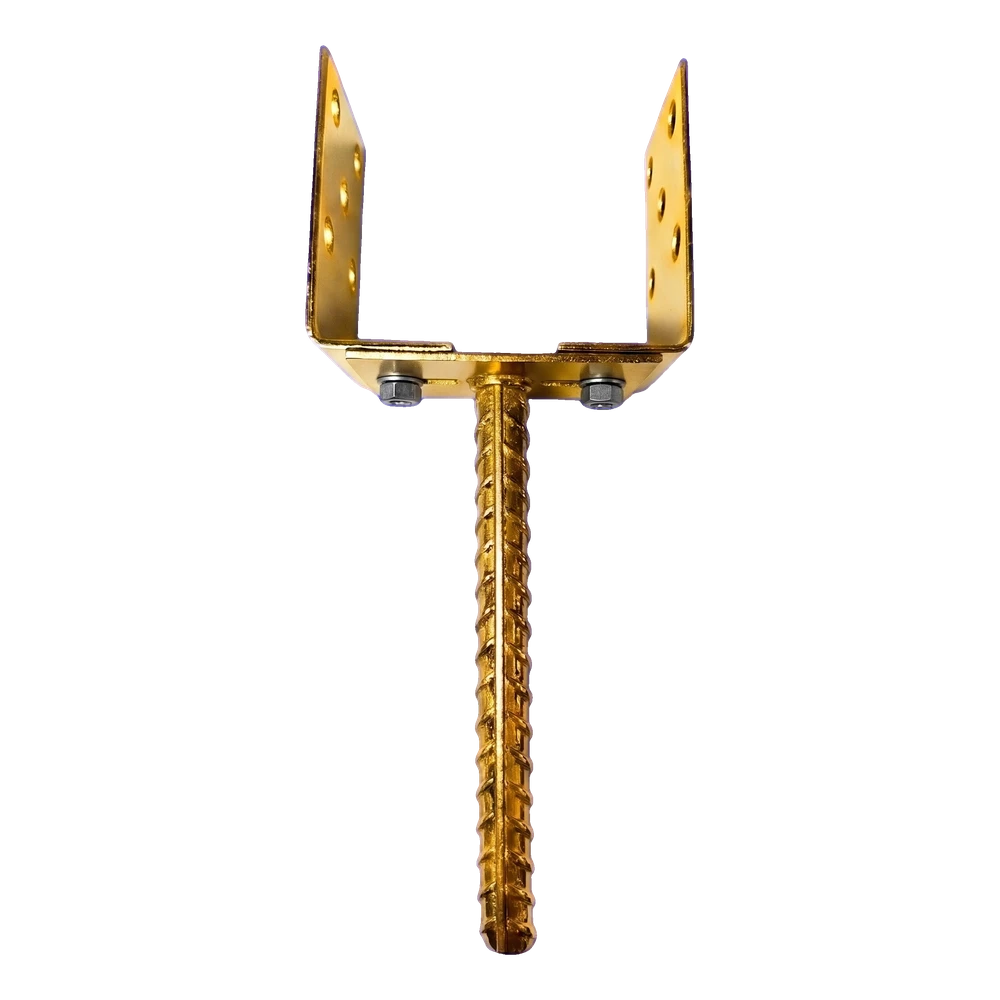

Podstawa słupa regulowana do betonu (z prętem) 0–125 mm – pręt 190 mm, blacha 3 mm, ocynk złoty

Uchwyt w kształcie litery U z regulacją szerokości 0–125 mm i prętem 190 mm do osadzenia w podłożu; blacha 3 mm

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

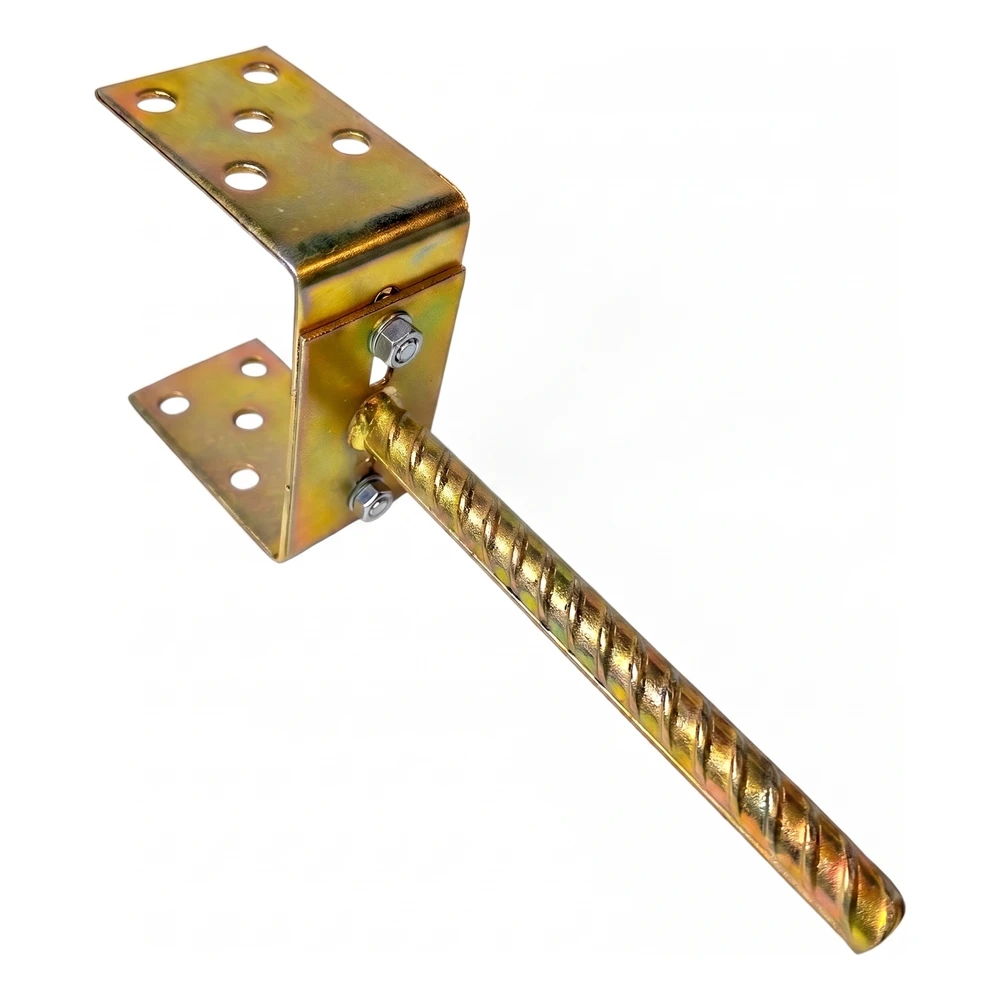

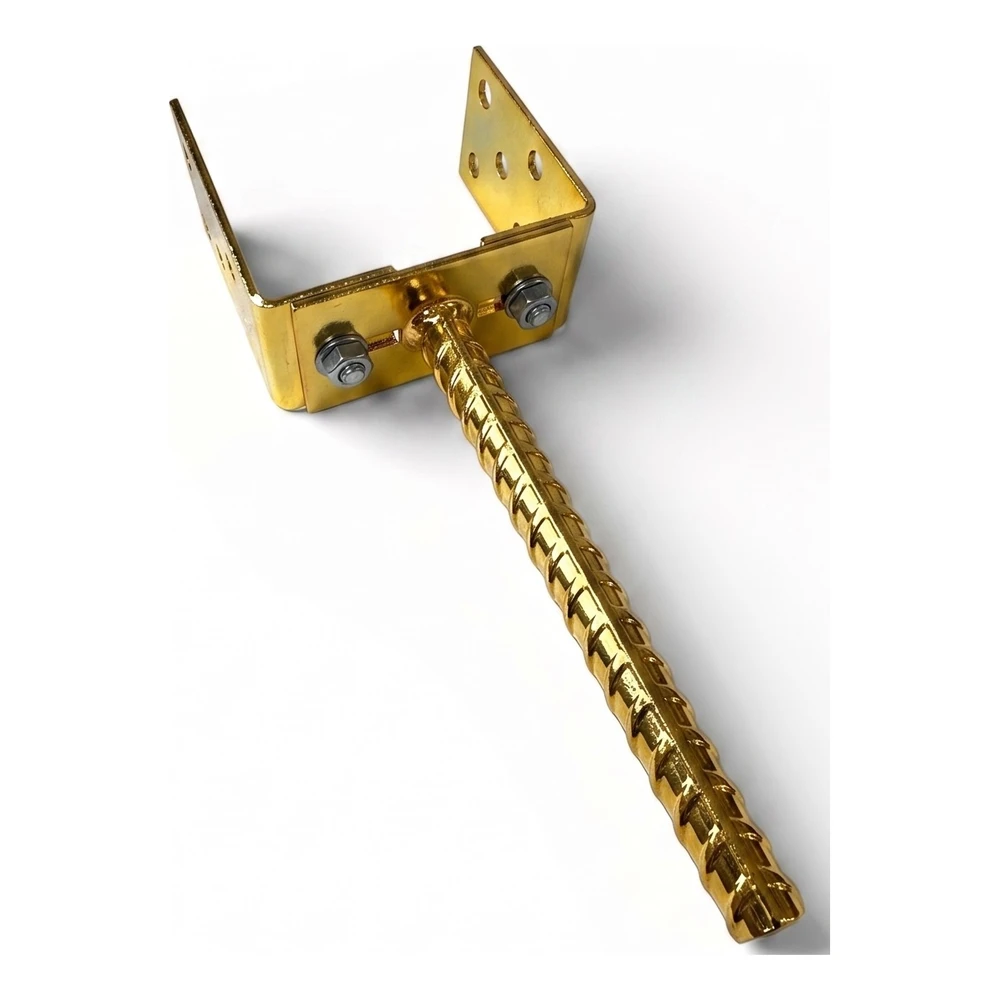

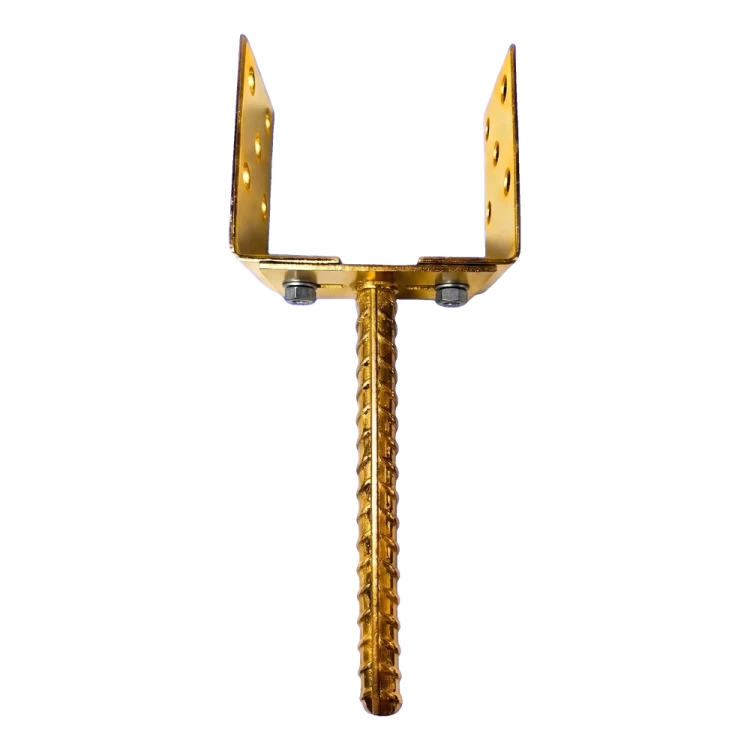

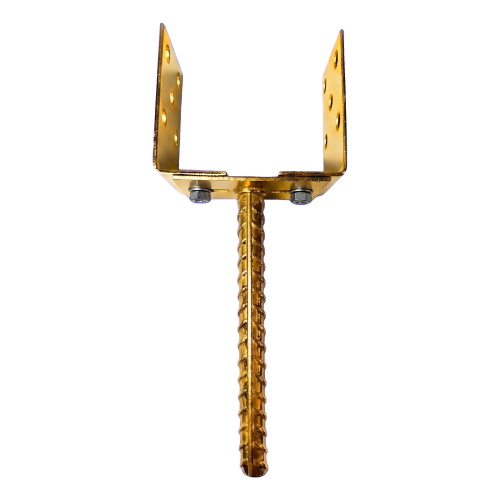

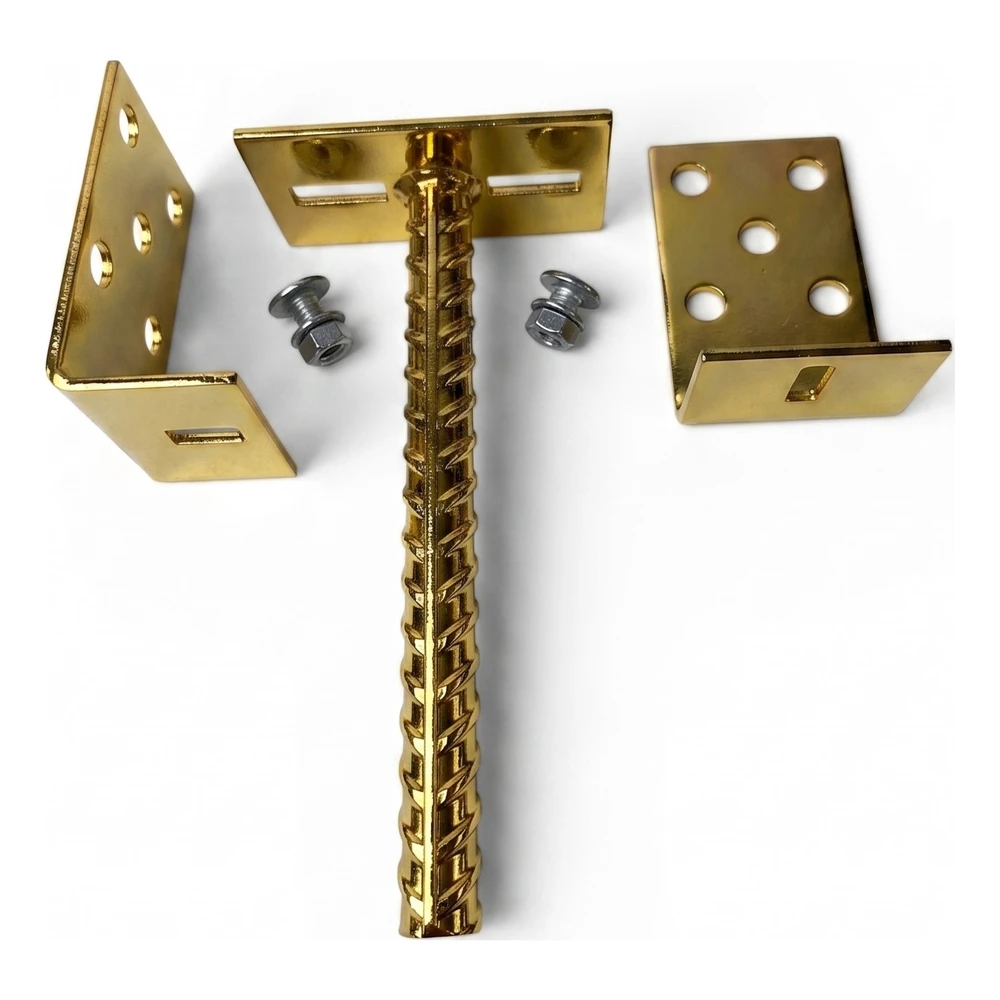

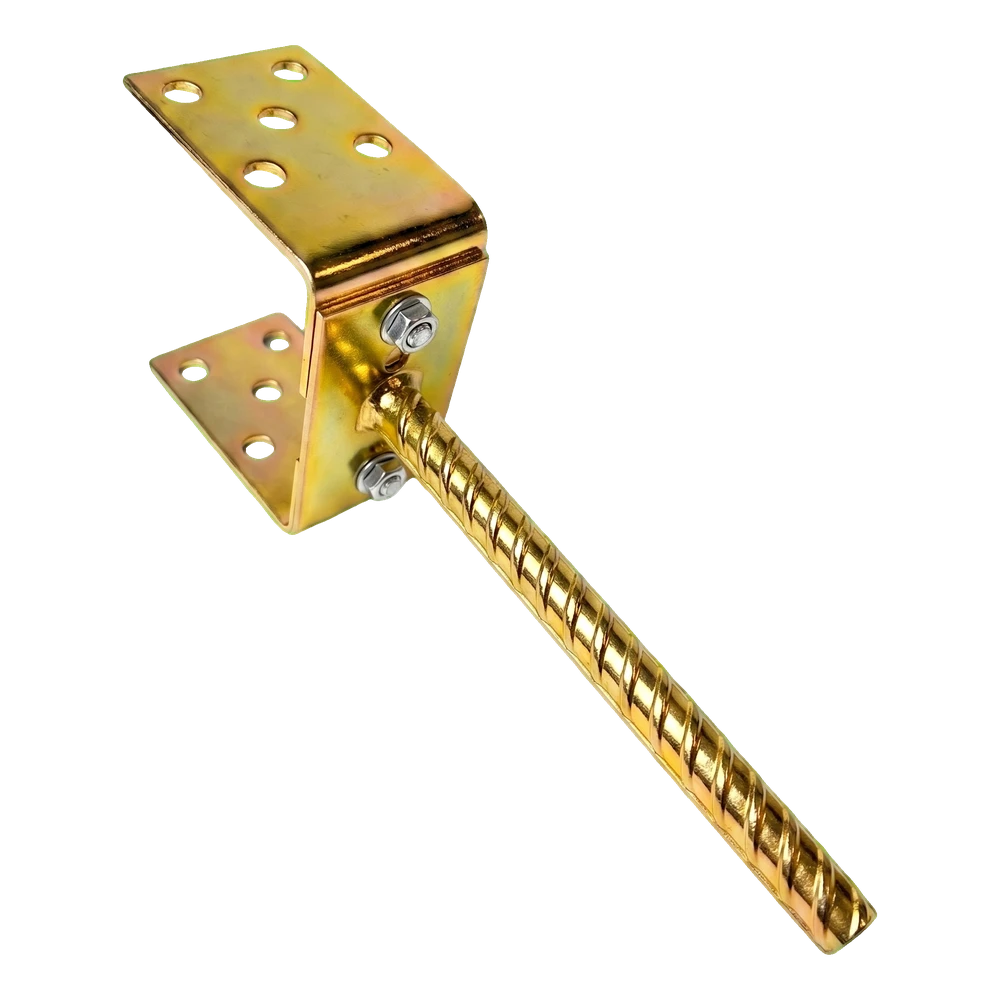

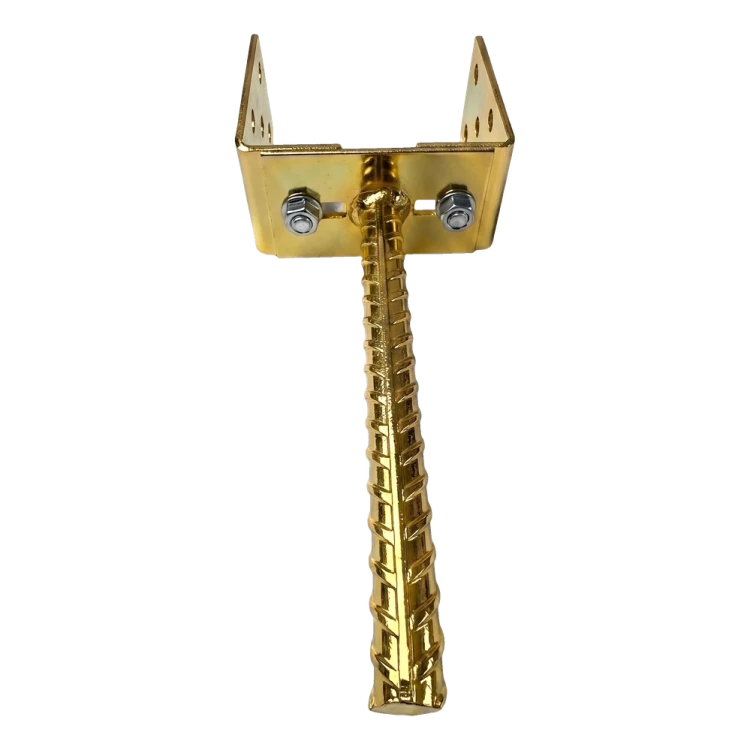

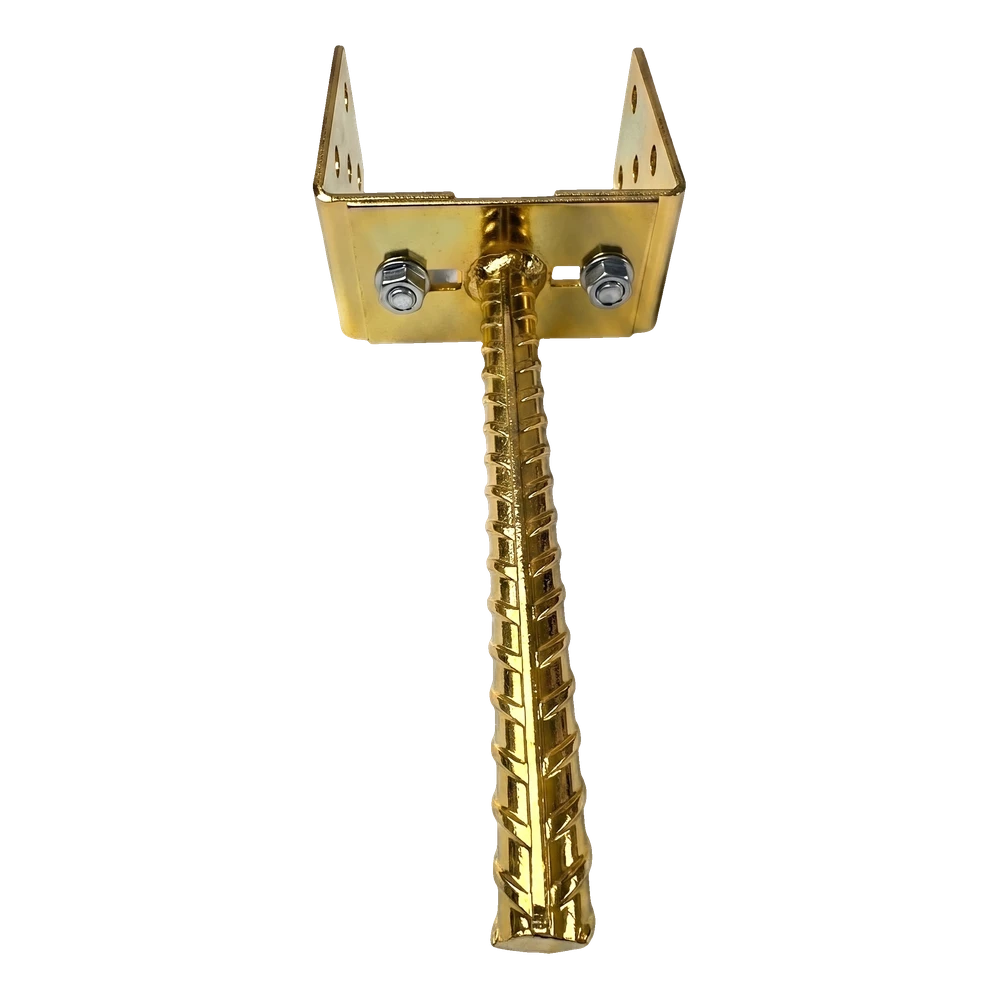

Wspornik służy do mocowania słupa nad fundamentem. Składa się z uchwytu w kształcie litery U z regulacją szerokości oraz pręta do osadzenia w podłożu (np. w betonie). Słup przykręca się do ścianek uchwytu przez ich otwory, a rozstaw ścianek blokuje się śrubami regulacji.

Szerokość uchwytu (b) dopasuj do szerokości słupa – zakres regulacji wynosi 0–125 mm. Długość pręta osadzanego w podłożu (L) to 190 mm, a grubość blachy wynosi 3 mm. Podczas montażu osadź pręt w podłożu i ustaw uchwyt w osi słupa. Następnie ustaw rozstaw ścianek na szerokość słupa, dokręć śruby regulacji i przykręć słup przez otwory w ściankach. Rysunek poglądowy pokazuje jedno z ustawień regulacji szerokości.

Stal pokrywa powłoka: ocynk galwaniczny złoty, która chroni ją przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią wykonanie należy dobrać do warunków ekspozycji. Producent nie podaje nośności wspornika. Dobór do obciążeń konstrukcji oraz sposób osadzenia określa projekt.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Osadź pręt 190 mm w podłożu (np. w świeżym betonie fundamentu) i ustaw uchwyt w osi słupa.
• ✓Ustaw rozstaw ścianek uchwytu na szerokość słupa (zakres 0–125 mm) i dokręć śruby regulacji.
• ✓Słup przykręć do ścianek uchwytu przez ich otwory.
