Podstawa słupa regulowana przykręcana (z blachą) 0–125 mm – blacha 3 mm, ocynk srebrny

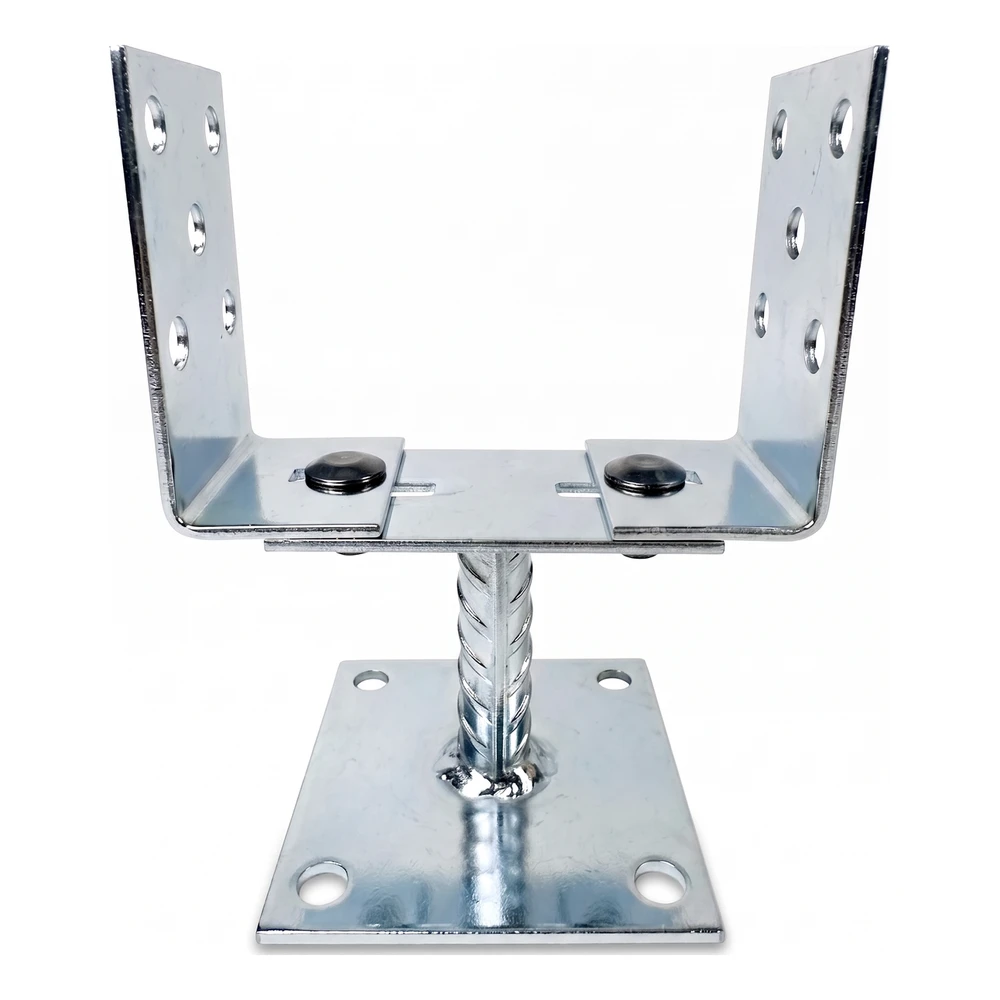

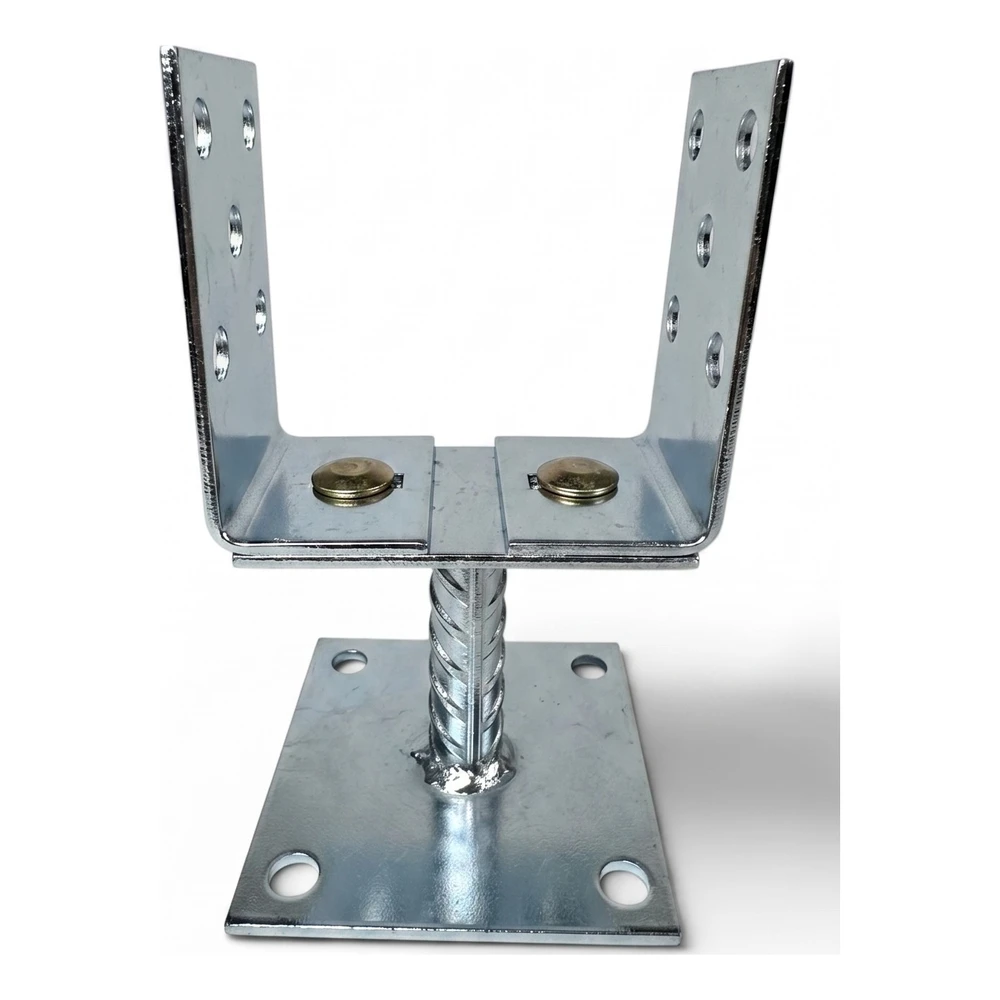

Uchwyt w kształcie litery U z regulacją szerokości 0–125 mm, na płycie dolnej 100 × 100 mm; słup 85 mm nad podłożem

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Wspornik służy do mocowania słupa do podłoża przez płytę dolną. Posiada uchwyt w kształcie litery U o regulowanej szerokości, który utrzymuje słup w odstępie nad podłożem.

Szerokość uchwytu (wymiar b) dopasuj do szerokości słupa — można ją regulować w zakresie 0–125 mm. Wymiar h to odstęp słupa od podłoża, wynoszący 85 mm. Wymiary płyty dolnej c × c to 100 × 100 mm. Rysunek pokazuje jedno z ustawień regulacji szerokości. Podczas montażu ustaw rozstaw ścianek uchwytu na szerokość słupa i dokręć śruby regulacji. Płytę dolną przymocuj do nośnego podłoża łącznikami dobranymi do jego rodzaju, a słup przykręć do ścianek uchwytu przez ich otwory.

Grubość blachy wynosi 3 mm. Produkt wykonano ze stali z powłoką: ocynk srebrny. Chroni ona stal przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Producent nie podaje nośności wspornika — dobór do obciążeń konstrukcji określa projekt.

Wymiary

Materiał i powłoka

Jednostka sprzedaży

Dobór i montaż

• ✓Ustaw rozstaw ścianek uchwytu na szerokość słupa (zakres 0–125 mm) i dokręć śruby regulacji.
• ✓Płytę dolną 100 × 100 mm przymocuj do nośnego podłoża łącznikami dobranymi do jego rodzaju.
• ✓Słup przykręć do ścianek uchwytu przez ich otwory.
