Profil aluminiowy 195 cm 40x40 mm do śrub młoteczkowych M10
Wystaw opinię o produkcie

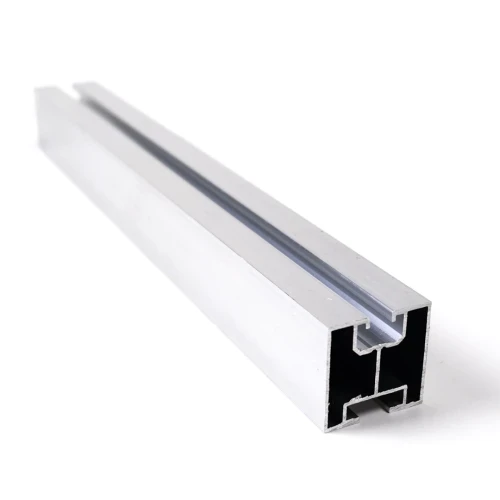

Profil aluminiowy 195cm 40x40 | Stop 6060 | Śruby młotkowe M10. Szyna montażowa do instalacji fotowoltaicznych z dwoma kanałami: górny dla obejm modułów PV, dolny dla adapterów dachowych. Długość 195cm optymalizuje koszty transportu. Kompatybilny z systemami montażowymi do paneli słonecznych.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant:
Poszczególne warianty mogą różnić się ceną
Opcje pakowania
Kod produktu:
Cechy produktu
[PIM] Profile montażowe #6
- Długość [mm] 1950
- Profil [mm] 40×40
- Typ rowka Pod śrubę młoteczkową
- Wykończenie Naturalne
Opis
Do czego służy
Aluminiowa szyna montażowa do instalacji fotowoltaicznych. Na górze profilu mocuje się panele klemami środkowymi i końcowymi, a od spodu przykręca się go do haków dachowych, adapterów lub trójkątów.
- ✓Montujesz panele fotowoltaiczne na hakach dachowych, adapterach albo trójkątach.
- ✓Klemy paneli mocujesz na M8 (kanał górny).
- ✓Profil łączysz z hakiem lub adapterem śrubą młotkową M10 typu 28/15 z nakrętką kołnierzową (kanał dolny).
- ✓Potrzebujesz odcinka 195 cm – inne długości są w tabeli porównań niżej.
Nie pomyl profili
Masz śruby sześciokątne M10? Wybierz profil pod śrubę sześciokątną M10 – ten profil ma kanał dolny pod śrubę młotkową.

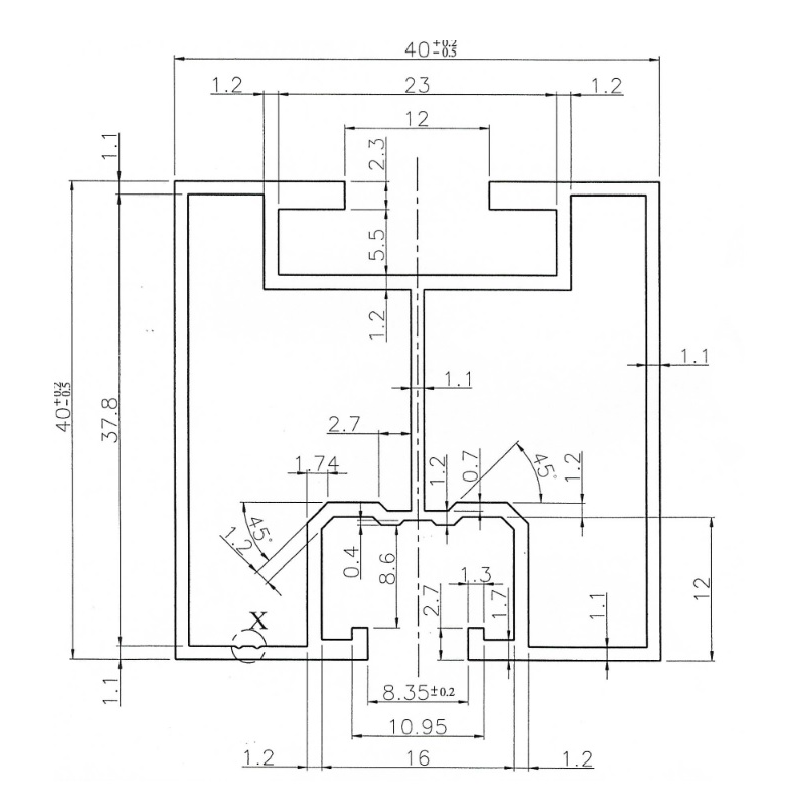

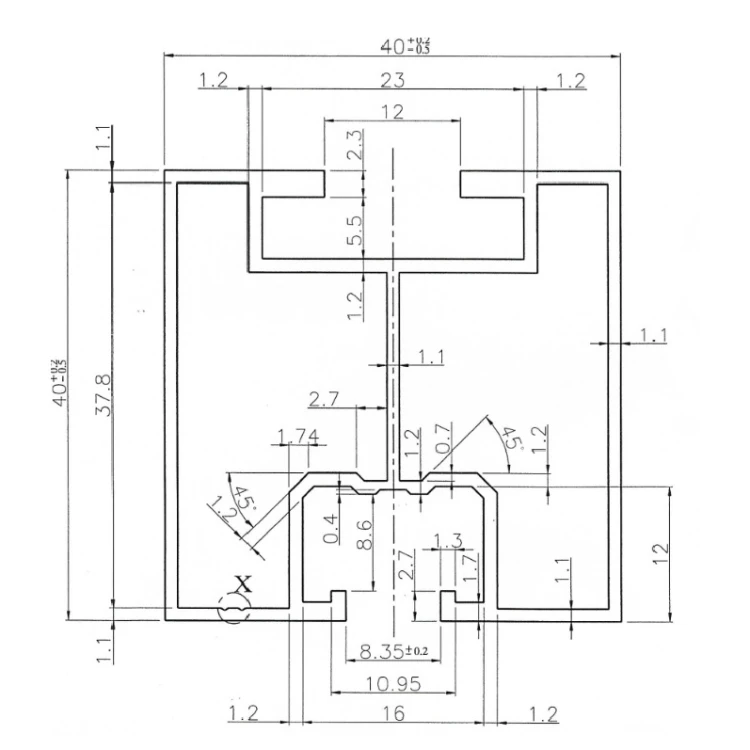

Rysunek poglądowy, wymiary nominalne w mm. Rysunek producenta z tolerancjami – w plikach do pobrania.
Zastrzeżenie
Rozstaw podpór i nośność określa projekt konstrukcji – z uwzględnieniem obciążeń śniegiem i wiatrem oraz konstrukcji dachu.
Ilustracja producenta: profil przykręcony kanałem dolnym do mocowań na dachu z blachy trapezowej.
