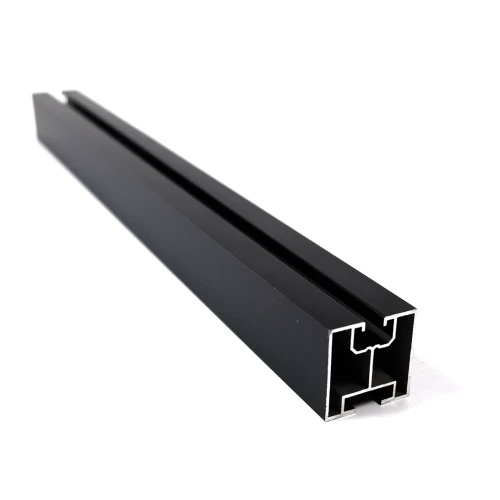

Profil aluminiowy 416cm 40x40mm do śrub młoteczkowych Anodowany

Przejdź do sekcji Opinie

Profil aluminiowy 40x40mm | Długość 416cm | Anodowany. Szyna montażowa ze stopu aluminium 6060 do instalacji fotowoltaicznych. Kompatybilna ze śrubami młoteczkowymi M10 28/15. Montaż paneli PV za pomocą obejm środkowych i końcowych w górnym kanale prowadzącym.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 200,92 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant:

Poszczególne warianty mogą różnić się ceną

Opcje pakowania

Niedostępny
Niedostępny
Niedostępny
Niedostępny
szt.
Dostępność:
brak towaru

Cechy produktu

[PIM] Profile montażowe #6

  • Długość [mm] 4160
  • Profil [mm] 40×40
  • Typ rowka Pod śrubę młoteczkową
  • Wykończenie Anodowane

Opis

Profil montażowy PV 40 × 40 mm
40 × 40 mmPrzekrój
416 cm4160 mm
Aluminium 6060anodowane na czarno
1,1 mmŚcianka
ok. 0,89 kg/mMasa na metr

Długość 416 cm – transport ciężarowy (FTL)

Profil tej długości wysyłamy wyłącznie transportem ciężarowym; koszt zależy od wagi zamówienia i zobaczysz go w koszyku. Krótsze odcinki: do 240 cm przesyłką spedycyjną, do 195 cm kurierem.

Filmy o produkcieZobacz profil z bliska i obejrzyj, jak montuje się elementy systemu.

Do czego służy

Aluminiowa szyna montażowa do instalacji fotowoltaicznych. Na górze profilu mocuje się panele klemami środkowymi i końcowymi, a od spodu przykręca się go do haków dachowych, adapterów lub trójkątów.

  • ✓Montujesz panele fotowoltaiczne na hakach dachowych, adapterach albo trójkątach.
  • ✓Klemy paneli mocujesz na M8 (kanał górny).
  • ✓Profil łączysz z hakiem lub adapterem śrubą młotkową M10 typu 28/15 z nakrętką kołnierzową (kanał dolny).
  • ✓Potrzebujesz odcinka 416 cm, w kolorze czarnym (anodowany) – inne długości są w tabeli porównań niżej.

Nie pomyl profili

Masz śruby sześciokątne M10? Wybierz profil pod śrubę sześciokątną M10 – ten profil ma kanał dolny pod śrubę młotkową.

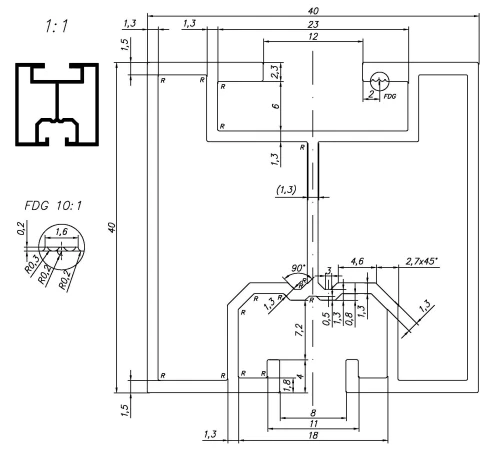

Przekrój profilu

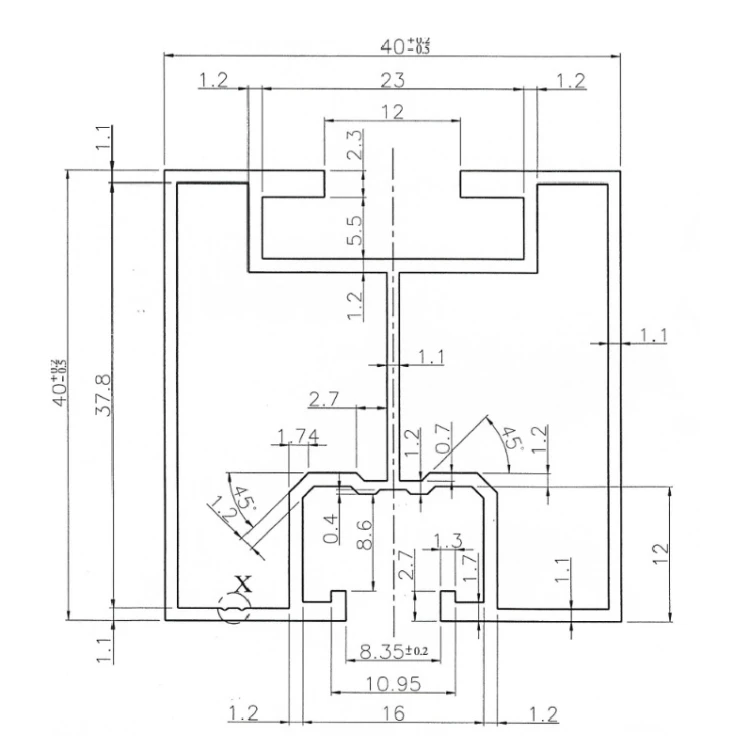

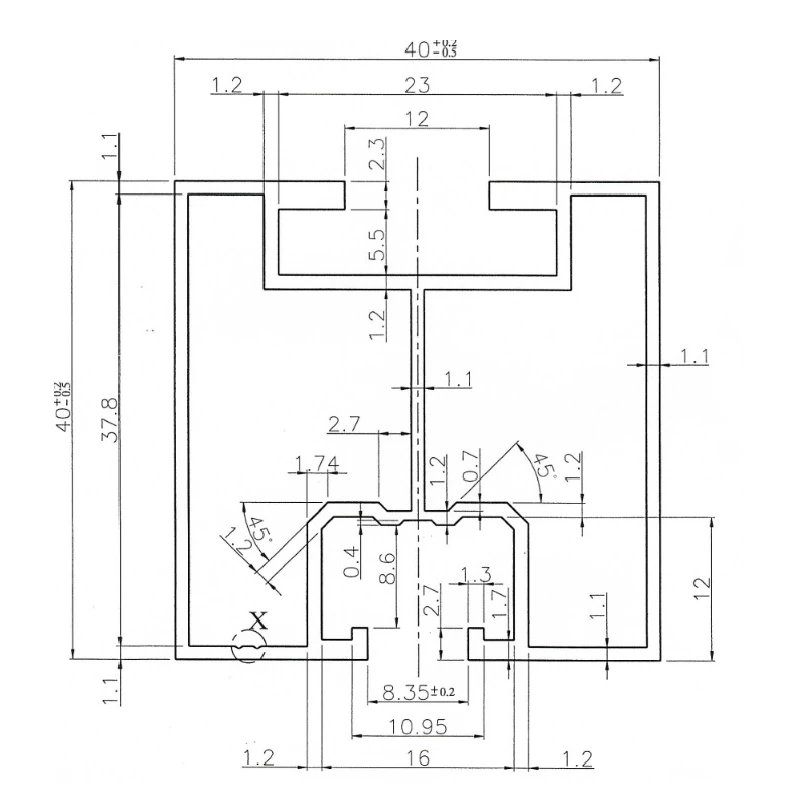

Rysunek przekroju profilu 40 × 40 mm: szerokość 40 mm, wysokość 40 mm, szczelina kanału górnego 8,35 mm, szczelina kanału dolnego 12 mm
Powiększ przekrój
Górakanał na obejmy modułów (M8)Dółkanał na śrubę młoteczkową M10 28/15

Rysunek poglądowy, wymiary nominalne w mm. Rysunek producenta z tolerancjami – w plikach do pobrania.

Dobór mocowań

kwadratowa DIN 557 M8Kanał górny · szczelina 8,35 mm, szerokość 16 mmNakrętka T M8 lub kwadratowa DIN 557 M8
Do obejm środkowych i końcowych modułów – obejmy dobierz do grubości ramy.
śruba M10×25Kanał dolny · szczelina 12 mm, szerokość 23 mmśruba M10×25
śruba M10×30
Długość śruby dobierz do mocowania. Do haków dachowych, adapterów lub trójkątów.
nakrętka kołnierzowa M10Nakrętkanakrętka kołnierzowa M10
Do śruby w kanale dolnym.
PrzedłużanieŁączniki profili – sprzedawane osobno

Zastrzeżenie

Rozstaw podpór i nośność określa projekt konstrukcji – z uwzględnieniem obciążeń śniegiem i wiatrem oraz konstrukcji dachu.

Dane techniczne

Przekrój40 × 40 mm
Długość4160 mm
Grubość ścianki1,1 mm
Szczelina kanału górnego8,35 mm
Szerokość kanału górnego16 mm
Szczelina kanału dolnego12 mm
Szerokość kanału dolnego23 mm
Stopaluminium 6060
Wykończenieanodowany na czarno
Masa na metrok. 0,89 kg/m

Wymiary nominalne wg karty katalogowej producenta; masa przybliżona.

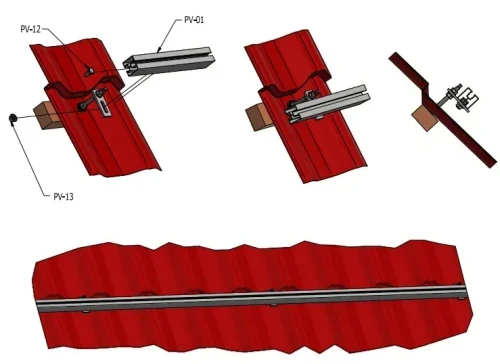

Przykład montażuPowiększ przykład montażu

Ilustracja producenta: profil przykręcony kanałem dolnym do mocowań na dachu z blachy trapezowej.
