Profil aluminiowy montażowy PV 40×40 mm / 665 cm – szyna do śrub młotkowych M10

Profil montażowy PV 40×40 mm o długości 665 cm to wytrzymała szyna aluminiowa przeznaczona do budowy podkonstrukcji pod moduły fotowoltaiczne na dachach skośnych. Wykonany ze stopu aluminium 6060 łączy niską masę własną z dobrą wytrzymałością mechaniczną i naturalną odpornością na korozję. Profil posiada dwa niezależne kanały montażowe — górny służy do mocowania klem przytrzymujących panele, a dolny do połączenia szyny z hakami dachowymi, adapterami lub trójkątami. Taki dwukanałowy układ znacząco upraszcza montaż — instalator pracuje wyłącznie od góry, bez konieczności dostępu do spodu profilu. Długość szyny można dodatkowo zwiększyć za pomocą łączników profili (sprzedawanych osobno), co pozwala elastycznie dopasować konstrukcję do wymiarów połaci dachowej. Profil dostępny jest również w wersji anodowanej na czarno, zapewniającej dodatkową ochronę powierzchni i estetyczny wygląd na dachach z ciemnym pokryciem.

Kluczowe zalety dla instalatora

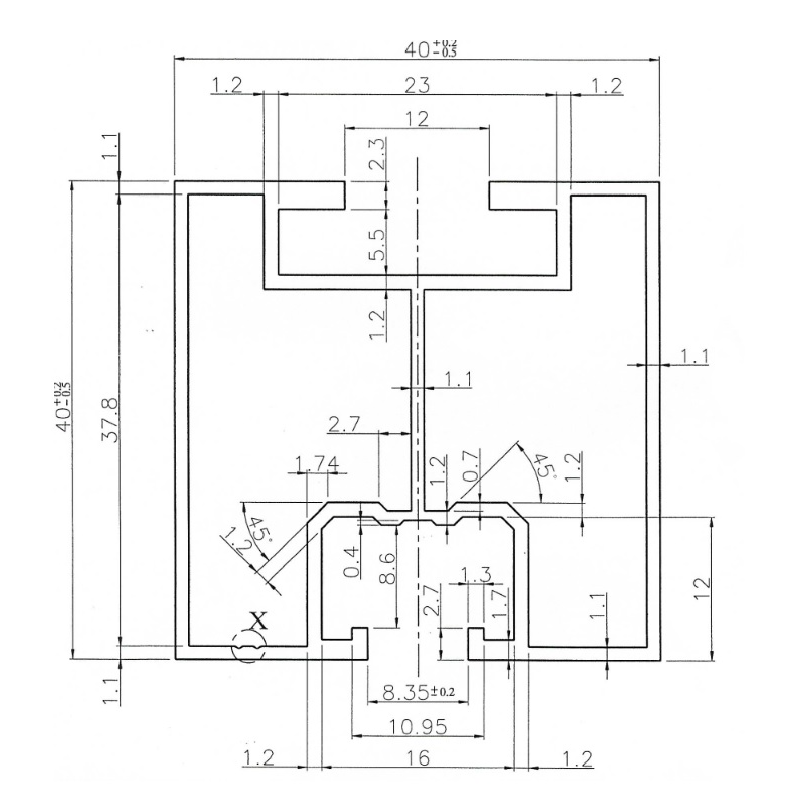

Przekrój profilu został zaprojektowany z myślą o optymalnym rozłożeniu obciążeń i wygodzie montażu. Kanał górny — szerszy, z wrębem pozwalającym na wsunięcie nakrętek — służy do zamocowania obejm środkowych i końcowych przytrzymujących moduły PV. Kanał dolny o węższym gnieździe jest przeznaczony do połączenia profilu z elementami podkonstrukcji dachowej. Ścianki profilu mają grubość dobraną tak, aby zapewnić sztywność całej szyny przy jednoczesnym zachowaniu lekkości. Na rysunku technicznym widoczne są również fazowania pod kątem 45° na krawędziach wewnętrznych, ułatwiające wprowadzanie elementów złącznych do kanałów.

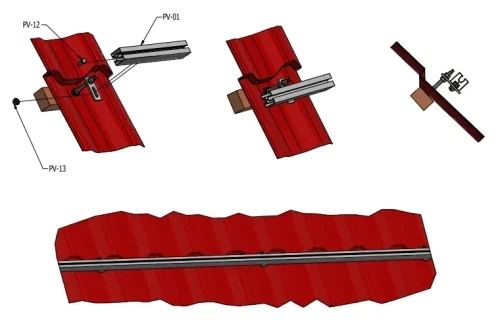

Na ilustracji przedstawiono typowy schemat instalacji na dachu pokrytym blachodachówką. Hak dachowy mocowany do krokwi podtrzymuje profil, a klemy zamocowane w górnym kanale szynowym przytrzymują moduły fotowoltaiczne. Dzięki zastosowaniu śrub młotkowych w kanale dolnym profil można precyzyjnie pozycjonować wzdłuż haka bez konieczności wiercenia dodatkowych otworów — wystarczy wsunąć śrubę w kanał i przesunąć na żądaną pozycję przed dokręceniem.
