Wpust przesuwny M8 z kulką sprężystą do profilu PV – aluminium 6060

Dostępność: W magazynie (duże ilości)

Dostawa w ciągu: 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Ciężar: 0.004 kg

Cena/ szt.: 0,49 zł 0.49

zawiera 23% VAT, bez kosztów dostawy

Cena netto/ szt.: (0,40 zł)

bez 23% VAT i kosztów dostawy

* Opcje pakowania:

Szt.
Pakiet: 500 Sztuk
Pakiet: 5000 Sztuk
Pakiet: 10000 Sztuk

ilość szt.

Razem:

towar niedostępny

dodaj do przechowalni

* - Pole wymagane

Ocena:

Producent: -

Kod produktu: PV-05

poleć znajomemu

Opis

Wpust przesuwny M8 z kulką sprężystą do profilu PV – aluminium 6060

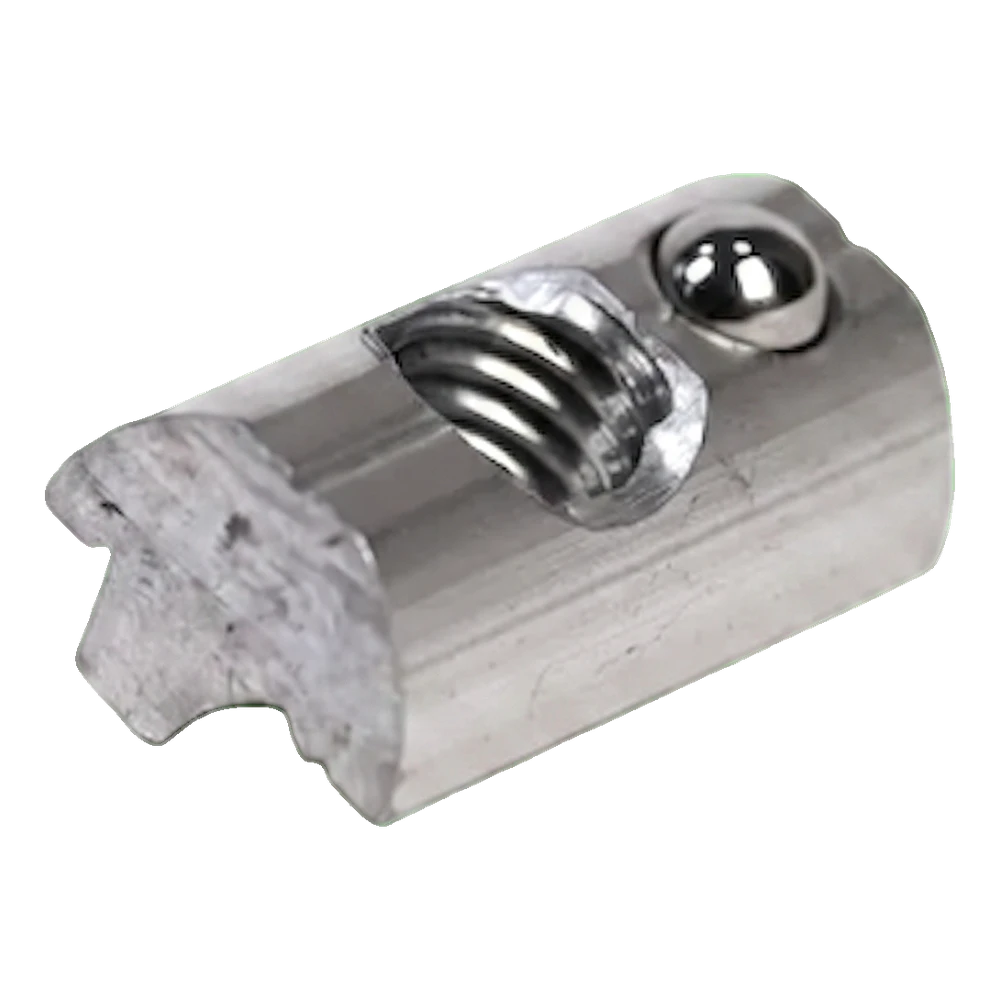

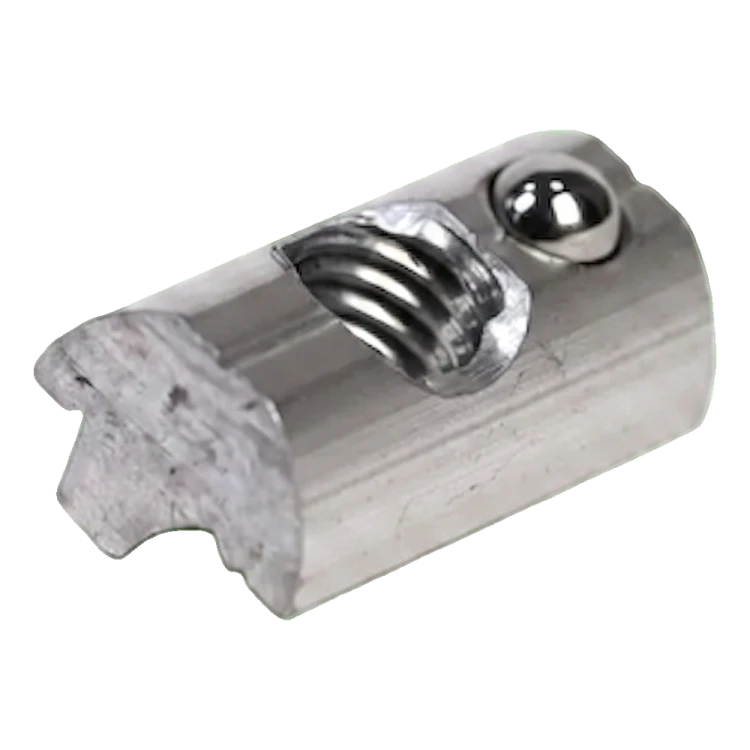

Wpust przesuwny M8 z kulką sprężystą – widok produktu

Wpust przesuwny M8 z kulką sprężystą (nutenstein) to kluczowy element montażowy stosowany w instalacjach fotowoltaicznych. Wykonany z aluminium 6060, łączy wysoką wytrzymałość mechaniczną z lekkością i odpornością na korozję. Wpust umożliwia zamocowanie klem środkowych i końcowych w dowolnym miejscu na profilu montażowym, co daje instalatorowi pełną swobodę pozycjonowania modułów PV.

Wbudowana kulka sprężysta zapobiega wypadaniu wpustu z rowka profilu przed ostatecznym dokręceniem śruby, co znacząco ułatwia pracę na dachu — element pozostaje w żądanej pozycji podczas montażu klem i paneli.

Zastosowanie i montaż

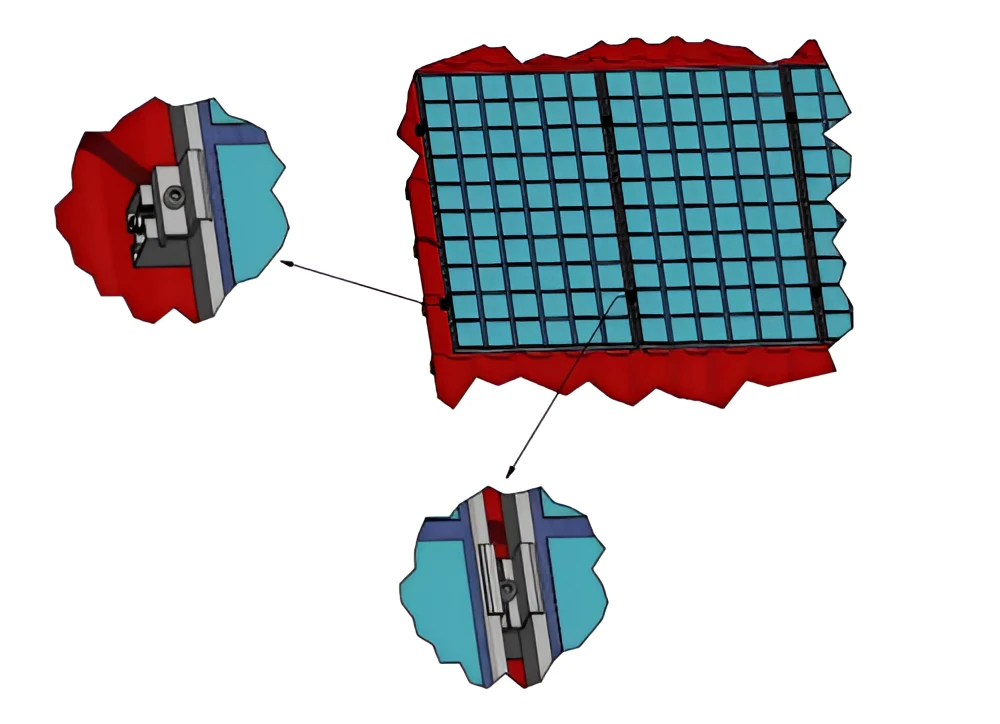

Schemat montażu wpustu przesuwnego w profilu pod panelem fotowoltaicznym na dachu

Wpust przesuwny montuje się w górnej szynie profilu aluminiowego. Po wsunięciu w rowek profilu kulka sprężysta blokuje element w pozycji, umożliwiając swobodne przesunięcie do żądanego miejsca. Następnie za pomocą śruby M8 dociskana jest klema mocująca moduł fotowoltaiczny. Rozwiązanie to pozwala na precyzyjne rozmieszczenie klem zarówno środkowych, jak i końcowych wzdłuż całej długości profilu.

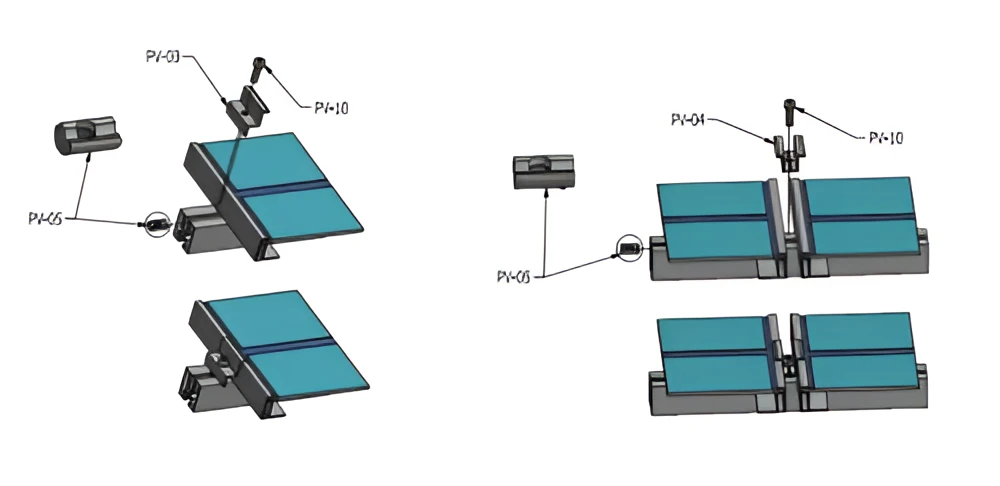

Schemat montażu klem środkowych i końcowych z użyciem wpustu przesuwnego i śruby

Specyfikacja techniczna

Parametr	Wartość
Materiał	Aluminium 6060
Gwint	M8
Miejsce montażu	Górna szyna profilu
Waga	0,004 kg

Instrukcja montażu

Poniższy film prezentuje montaż wpustów przesuwnych i śrub w profilu aluminiowym systemu fotowoltaicznego.

Instrukcja montażu wpustów przesuwnych i śrub w profilu aluminiowym systemu fotowoltaicznego

Dane techniczne

Rodzaj gwintu
