Rozłącznik izolacyjny DC Hager 4P 32A 1000V 3-fazowy
towar niedostępny
dodaj do przechowalni
Opis

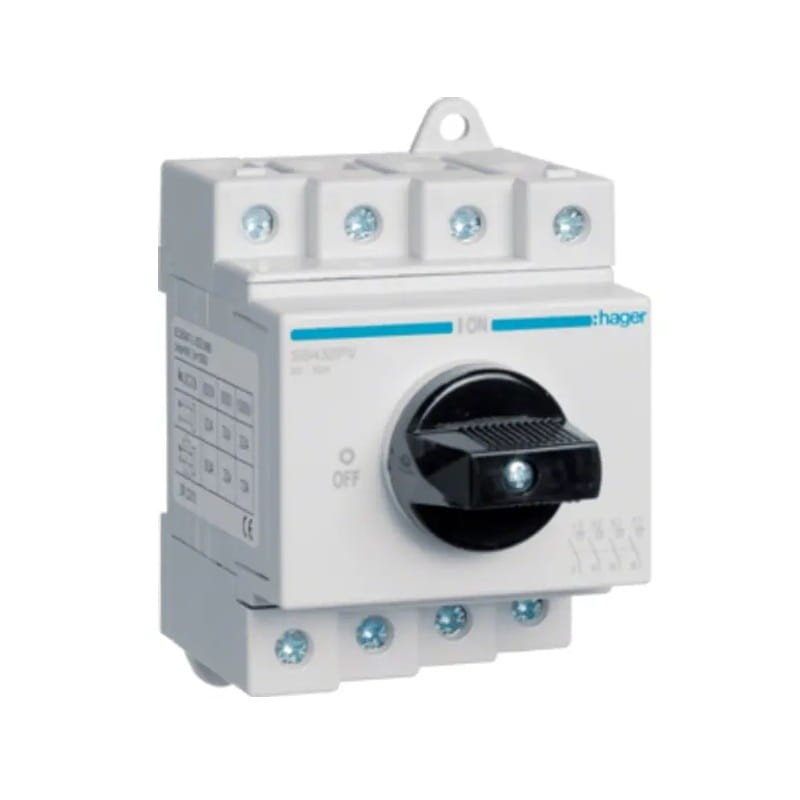

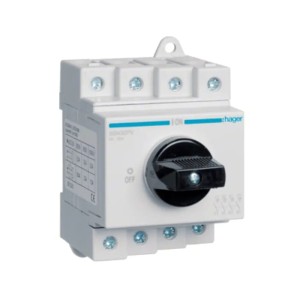

Hager Rozłącznik Izolacyjny DC 3-fazowy 4P 32A 1000V
Rozłącznik izolacyjny DC 3-fazowy 4P 32A 1000V SB432PV HAGER jest często określany jako rozłącznik typu FR i jest szeroko stosowany zarówno w rozdzielnicach mieszkaniowych, jak i przemysłowych.
Jego główną funkcją jest odłączanie wszystkich obwodów, działając jako wyłącznik główny prądu. Rozłącznik znajduje zastosowanie niemal w każdej skrzynce z bezpiecznikami, pełniąc rolę głównego wyłącznika prądu, zarówno w sytuacjach awaryjnych, jak i podczas rutynowej obsługi serwisowej, umożliwiając trwałe odizolowanie instalacji od zasilania.
Obsługiwany za pomocą pokrętła ON/OFF, rozłącznik ten wyposażony jest również w okienko informacyjne, które za pomocą kolorów (zielony/czerwony) wskazuje stan działania urządzenia, co ułatwia użytkownikom kontrolę nad prawidłowością jego funkcjonowania.
Konstrukcja
| Parametr | Wartość |
|---|---|
| Liczba biegunów | 4 P |
| Forma | zgodnie z DIN EN 50173-1:2011-09 |
Funkcje
| Parametr | Wartość |
|---|---|
| Przełącznik kierunku | Nie |
| Jako przełącznik główny | Nie |
| Jako instalacja awaryjnego zatrzymania | Nie |
| Jako wyłącznik bezpieczeństwa | Tak |
| Jako przełącznik konserwacji/naprawy | Tak |
Konfiguracja
| Parametr | Wartość |
|---|---|
| Liczba modułów | 3/5 |
Elementy sterujące i wskaźniki
| Parametr | Wartość |
|---|---|
| Zintegrowany napęd silnikowy | Nie |
Napięcie
| Parametr | Wartość |
|---|---|
| Znamionowe napięcie izolacji Ui | 1000 V |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 8000 V |
| Znamionowe napięcie pracy Un (DC) | 1000 V |
Prąd
| Parametr | Wartość |
|---|---|
| Prąd znamionowy In | 32 A |
| Dopuszczalne obciążenie prądem DC21 kategorii A | 32 A |
Wymiary
| Parametr | Wartość |
|---|---|
| Głębokość produktu | 72 mm |
| Wysokość produktu | 85 mm |
Moc
| Parametr | Wartość |
|---|---|
| Całkowite straty mocy dla prądu znamionowego | 6,9 W |
| Straty mocy na biegun dla prądu znamionowego | 1,7 W |
Wytrzymałość
| Parametr | Wartość |
|---|---|
| Wytrzymałość mechaniczna (liczba cykli) | 10000 |
Pokrywa / Drzwi / Element wierzchni
| Parametr | Wartość |
|---|---|
| Zamykany | Nie |
Instalacja / Montaż
| Parametr | Wartość |
|---|---|
| Przystosowany do montażu centralnego od frontu | Nie |
| Przystosowany do montażu od frontu | Nie |
| Przystosowany do montażu na podłodze | Nie |
Wyposażenie
| Parametr | Wartość |
|---|---|
| Liczba dodatkowych styków NC | 0 |
| Liczba dodatkowych styków NO | 0 |
| Liczba dodatkowych styków przełączających | 0 |
| Liczba styków NC | 0 |
| Liczba styków NO | 4 |
| Liczba styków NO/NC | 0 |
| Opcjonalny napęd silnikowy | Nie |
| Akcesoria dodatkowe | Nie |
Norma
| Parametr | Wartość |
|---|---|
| Norma | IEC 60947-3 ; VDE 0660 |
| Dyrektywa europejska WEEE | dotyczy |
Bezpieczeństwo
| Parametr | Wartość |
|---|---|
| Stopień ochrony | IP20 |
Warunki użytkowania
| Parametr | Wartość |
|---|---|
| Temperatura robocza | -40…65 °C |
| Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2 | 3 |
| Temperatura przechowywania/transportu | -50…90 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dane techniczne
| Zastosowanie | DC (fotowoltaiczny) |
| Typ rozłącznika | izolacyjny |
| Prąd znamionowy [A] | 32A |
| Liczba biegunów | 4P |
| Napięcie znamionowe [V] | 1000V DC |
| Marka | HAGER |
