Słupek balustradowy narożny do szkła fi 42,4x1060/1102,4mm 4 uchwyty szlifowany

Przejdź do sekcji Opinie

Słupek balustradowy narożny ze stali nierdzewnej AISI 304 z 4 uchwytami do szkła. Średnica ø42,4mm, wykończenie satynowe. Kompletny zestaw z podporą poręczy 90°, maskownicą i gumkami pod szybę 8mm.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 189,35 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] Cat 134 #134

  • Materiał AISI 304
  • Wykończenie Satyna
  • System montażowy 42,4 mm

Opis

Słupek balustradowy narożny stal nierdzewna fi 42,4 mm – 4 uchwyty do szkła

Słupek balustradowy narożny ze stali nierdzewnej AISI 304 z satynowym wykończeniem — gotowy element do budowy profesjonalnych balustrad szklanych. Wyposażony w 4 uchwyty do szkła o wymiarach 40×50 mm, obsługujące tafle o grubości od 6 do 10,76 mm. Uniwersalna konstrukcja pozwala na zastosowanie zarówno w balustradach balkonowych, jak i schodowych.

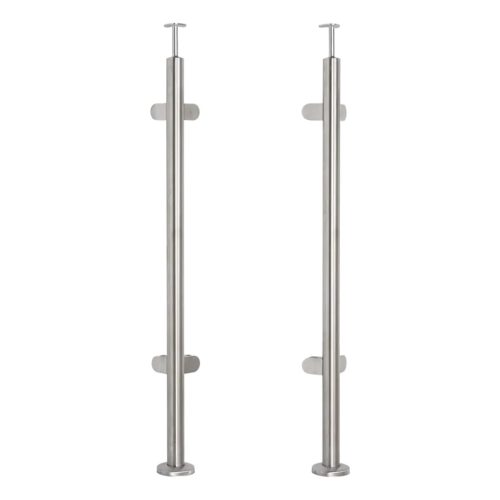

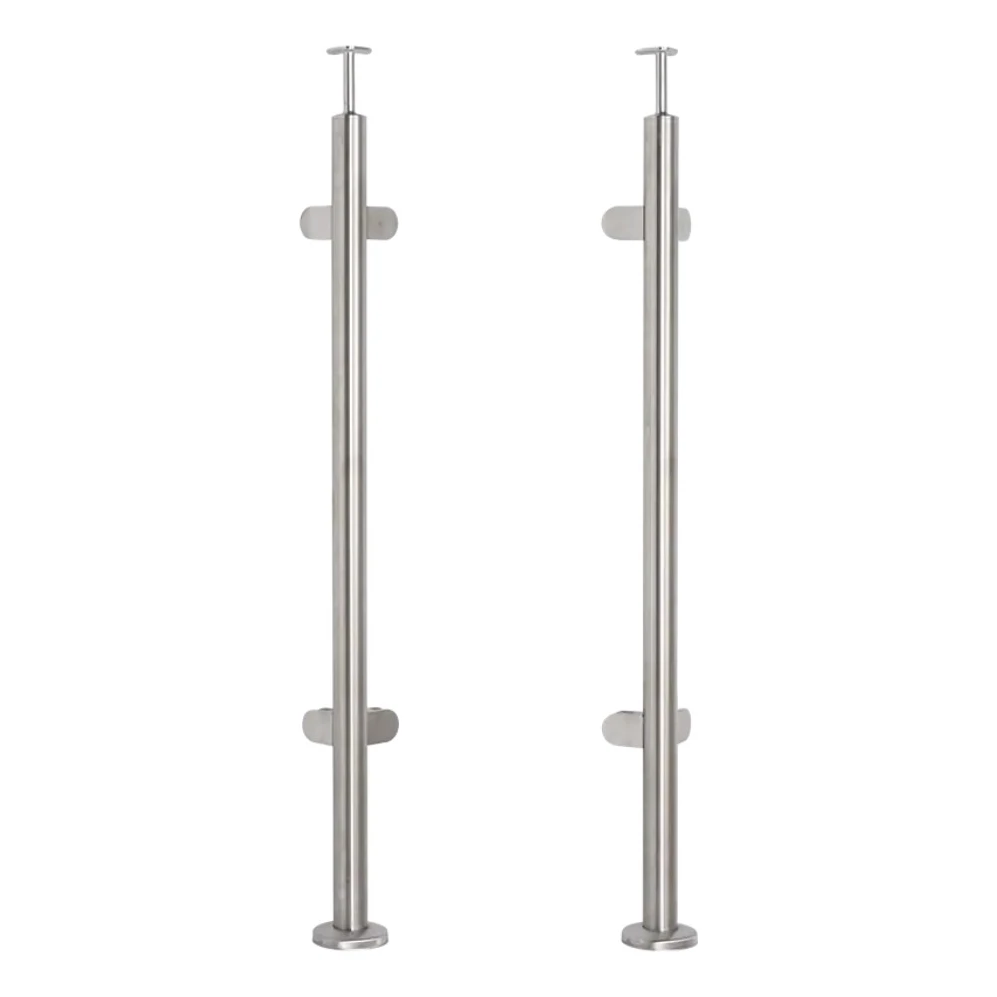

Słupek balustradowy narożny ze stali nierdzewnej z uchwytami do szkła – widok z przodu
Słupek balustradowy narożny ze stali nierdzewnej z uchwytami do szkła – widok z przodu

Łatwy montaż i elastyczność ustawienia

Podpora poręczy nie jest przyklejona na stałe — do jej montażu należy użyć kleju anaerobowego do stali nierdzewnej. Takie rozwiązanie zapewnia kilka istotnych korzyści:

  • Montaż poręczy jest łatwiejszy i szybszy
  • Ustawienie słupka można dostosować do warunków na budowie
  • W razie potrzeby — np. nierówności posadzki — słupek można skrócić

Słupek montowany jest w podłodze i przeznaczony do konstrukcji narożnych o kącie 90° — wspornik poręczy posiada odpowiednio ukształtowaną blaszkę montażową.

Wymiary słupka

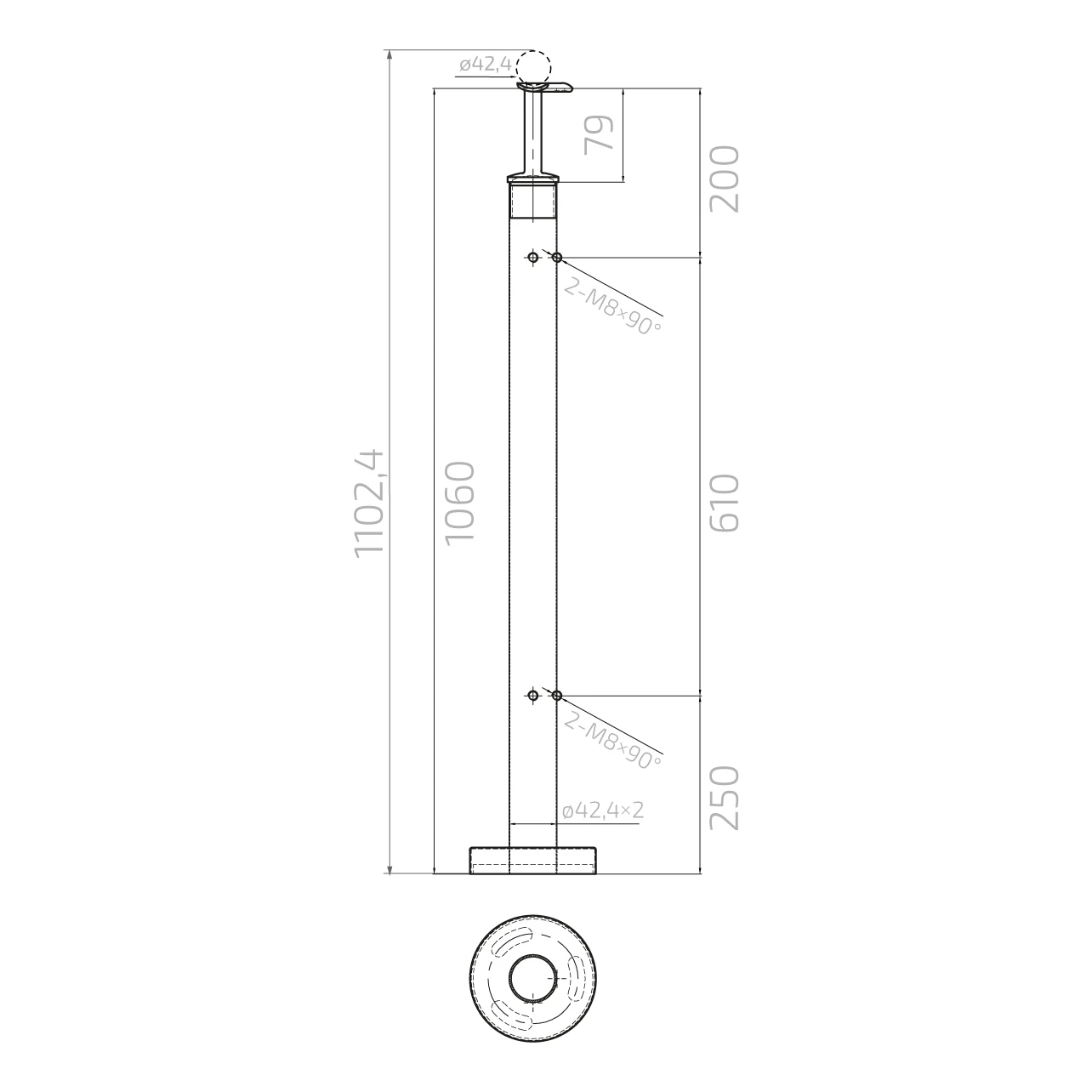

Rysunek wymiarowy słupka balustradowego narożnego z oznaczeniami wysokości i rozstawów
Rysunek wymiarowy słupka balustradowego narożnego z oznaczeniami wysokości i rozstawów
  • Wysokość rury słupka: 1060 mm
  • Wysokość całkowita (do osi poręczy): 1102,4 mm
  • Średnica rury: ø42,4 mm, grubość ścianki: 2 mm
  • Rozstaw uchwytów do szkła: 610 mm
  • Odległość dolnych uchwytów od podstawy: 250 mm
  • Odległość górnych uchwytów od szczytu rury: 200 mm
  • Wysokość wspornika poręczy: 79 mm
  • Średnica poręczy: ø42,4 mm
  • Otwory montażowe uchwytów: 2×M8 pod kątem 90°

Zawartość zestawu

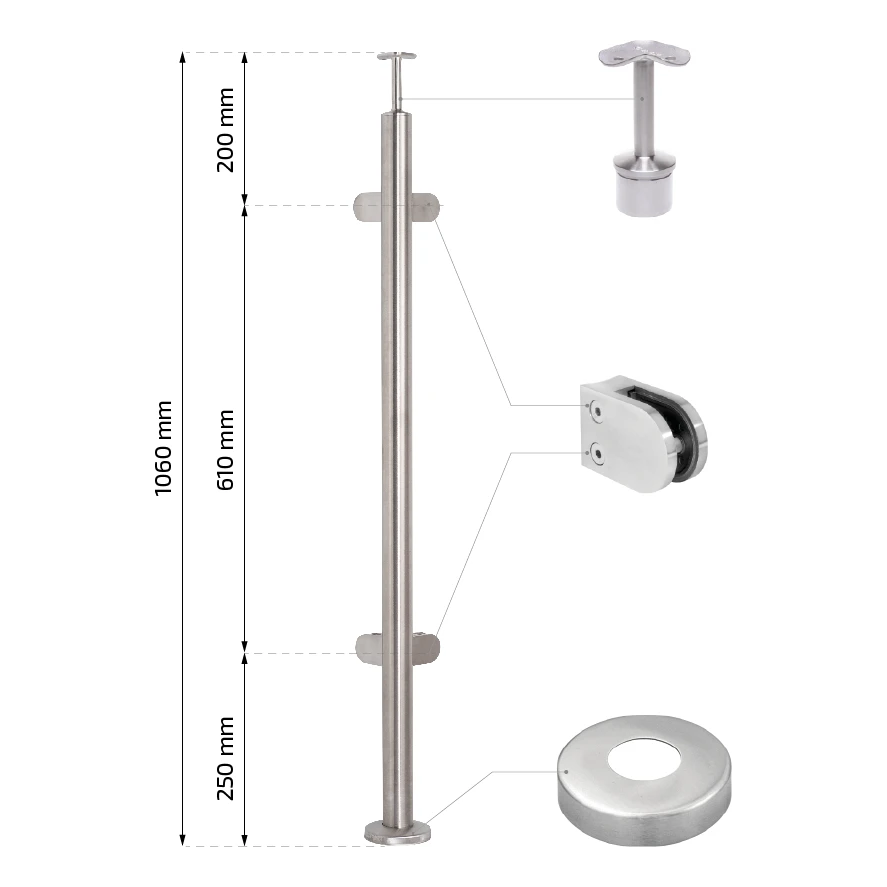

Widok eksplodowany słupka z komponentami — wspornik poręczy, uchwyt do szkła, maskownica
Widok eksplodowany słupka z komponentami — wspornik poręczy, uchwyt do szkła, maskownica
  • Słupek narożny ze stali nierdzewnej AISI 304
  • Uchwyty do szkła — 4 sztuki (wymiary: 40×50×40 mm)
  • Łącznik słupka (wspornik poręczy narożny 90°)
  • Maskownica podstawy (rozeta)
  • Komplet gumek pod szybę 8 mm

W przypadku stosowania szyb o innej grubości niż 8 mm konieczne jest dobranie gumek o odpowiednim rozmiarze — uchwyty obsługują szkło o grubości od 6 do 10,76 mm.

Parametry uchwytu do szkła

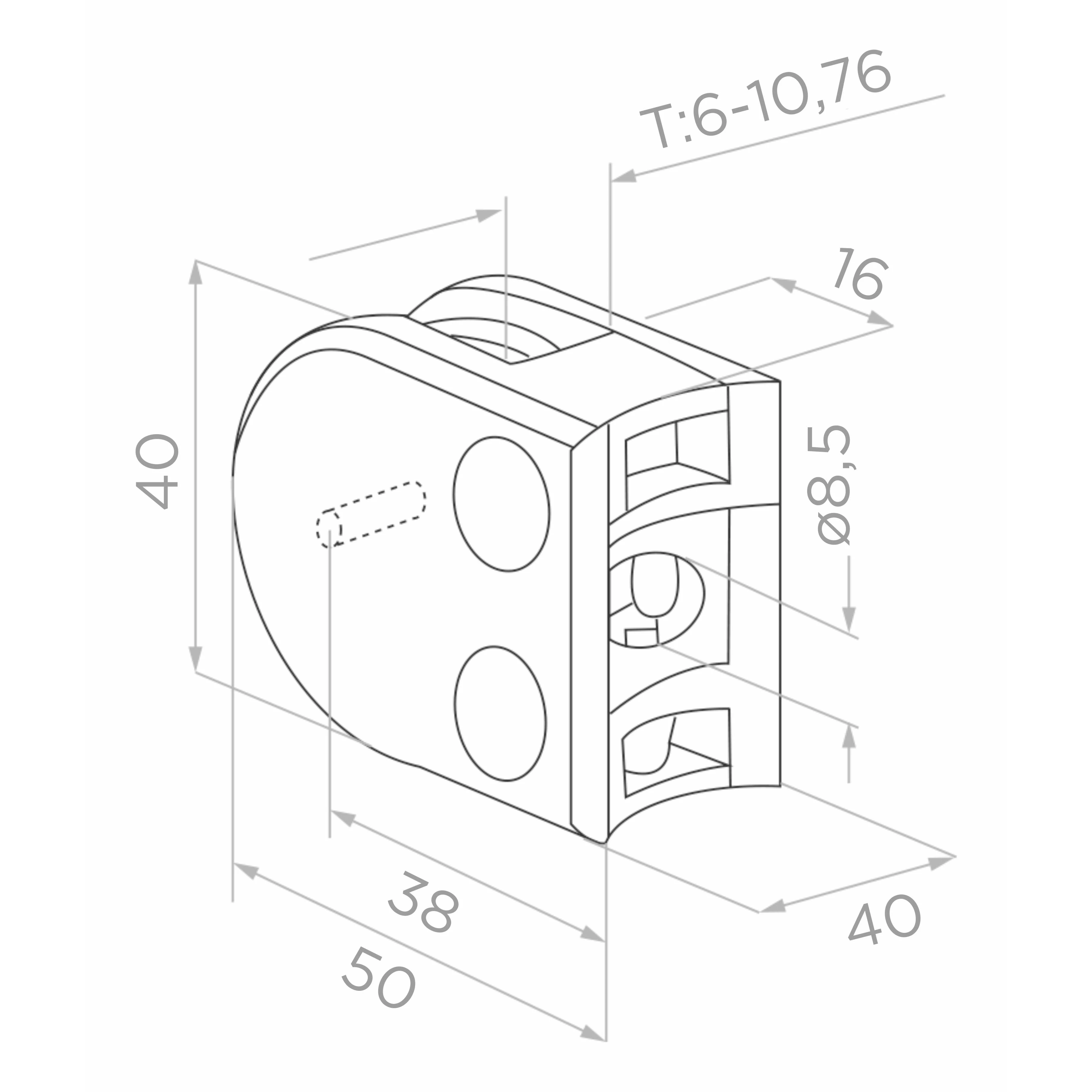

Rysunek wymiarowy uchwytu do szkła z oznaczeniami 40×50 mm i grubością szkła T:6–10,76 mm
Rysunek wymiarowy uchwytu do szkła z oznaczeniami 40×50 mm i grubością szkła T:6–10,76 mm
  • Wymiary: 50×40×40 mm (długość × wysokość × głębokość)
  • Część prosta: 38 mm
  • Grubość obsługiwanego szkła: 6–10,76 mm
  • Średnica otworu montażowego: ø8,5 mm
  • Odległość osi otworu od krawędzi: 16 mm

Parametry maskownicy podstawy

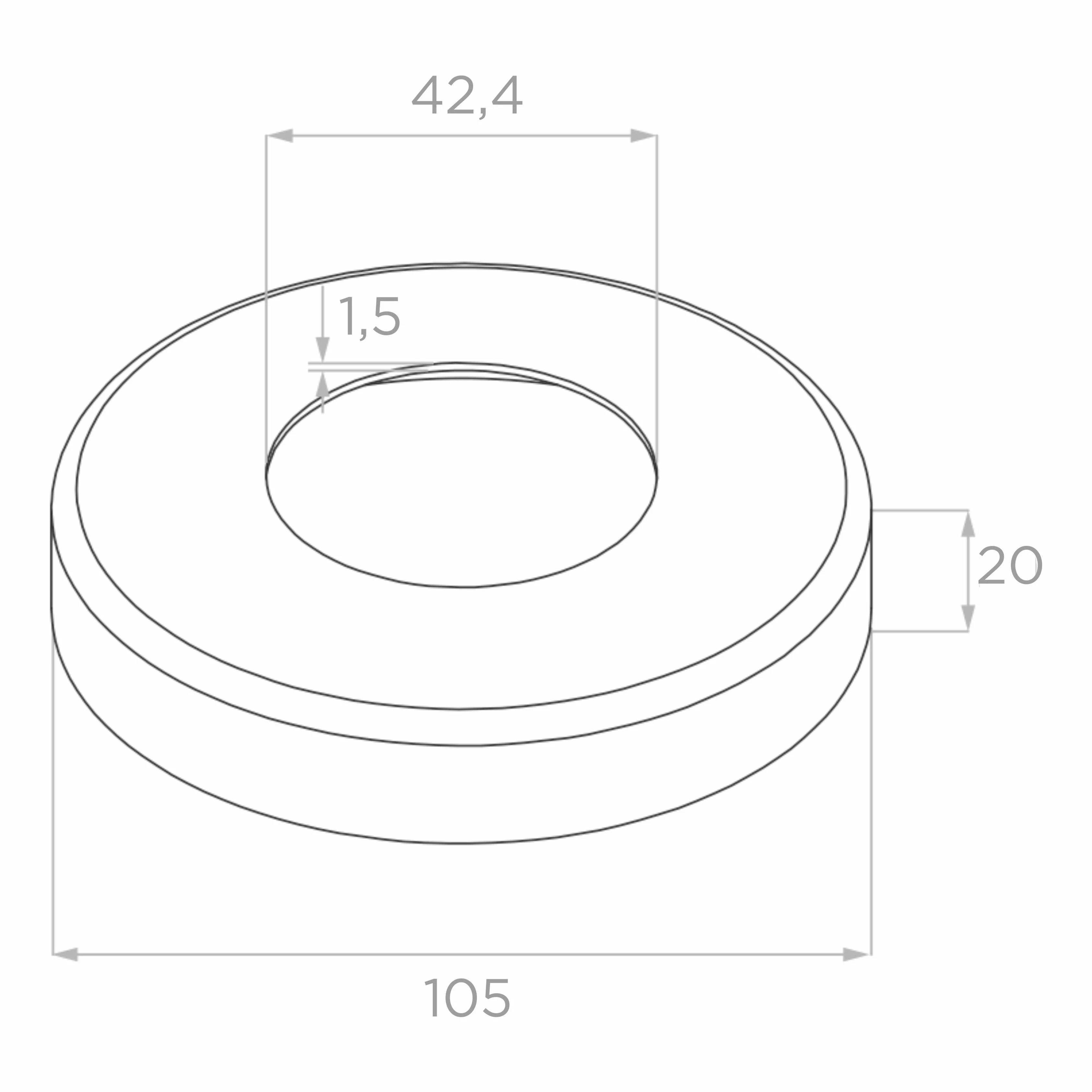

Rysunek wymiarowy maskownicy podstawy słupka — średnica 105 mm
Rysunek wymiarowy maskownicy podstawy słupka — średnica 105 mm
  • Średnica zewnętrzna: 105 mm
  • Średnica wewnętrzna: ø42,4 mm
  • Wysokość: 20 mm
  • Grubość materiału: 1,5 mm

Parametry wspornika poręczy

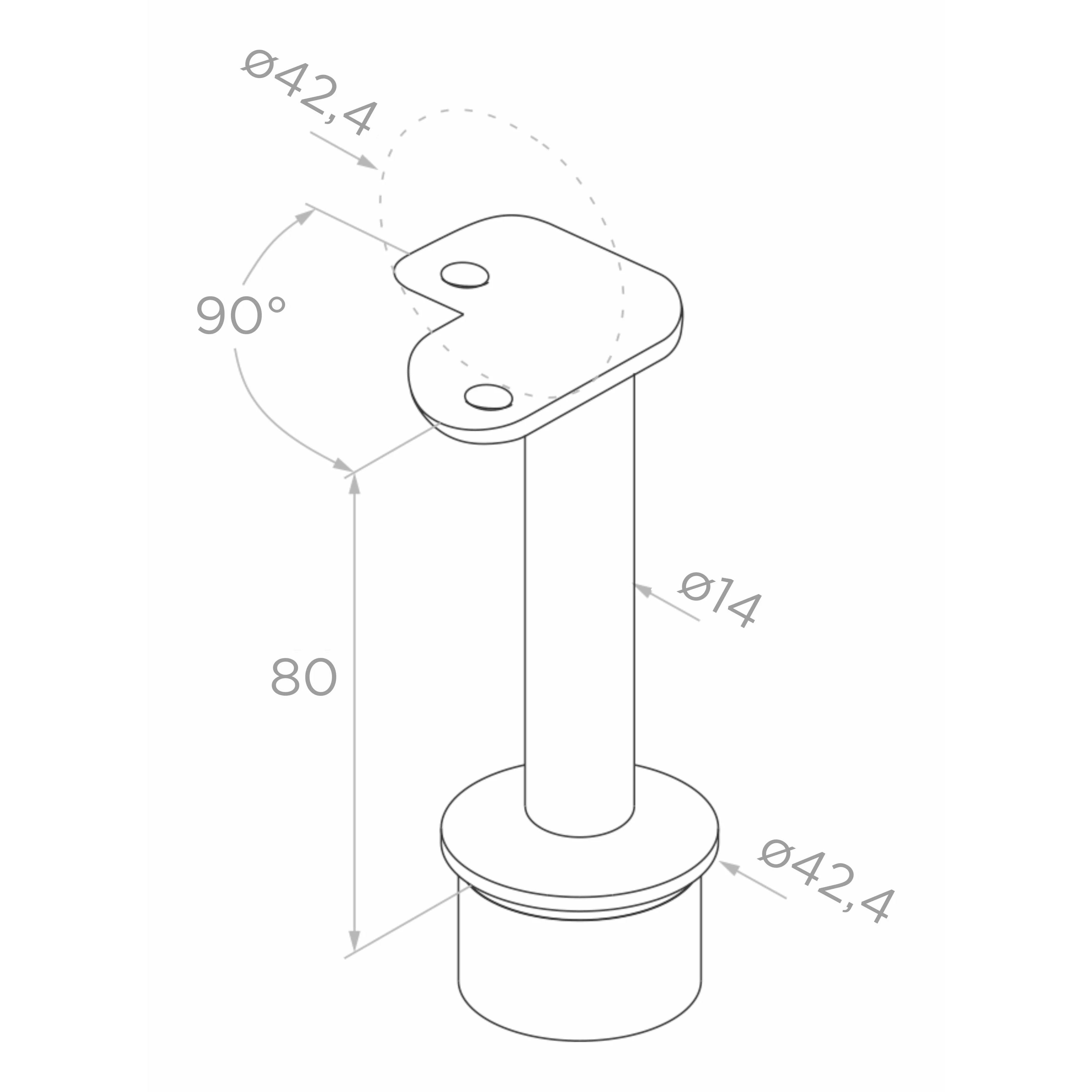

Rysunek wymiarowy narożnego wspornika poręczy z kątem 90° i średnicą ø42,4 mm
Rysunek wymiarowy narożnego wspornika poręczy z kątem 90° i średnicą ø42,4 mm
  • Wysokość od kołnierza do osi poręczy: 80 mm
  • Średnica trzpienia: ø14 mm
  • Średnica podstawy: ø42,4 mm
  • Średnica poręczy: ø42,4 mm
  • Kąt blaszki montażowej: 90°

Dane ogólne

  • Materiał: stal nierdzewna AISI 304
  • Wykończenie: szlifowane / satynowe
  • Waga: 3,66 kg
  • EAN: 5903313202190
