Słupek końcowy lewy fi 42,4x1230mm AISI304 mocowanie boczne satyna

Przejdź do sekcji Opinie

Stalowy słupek końcowy lewy ø42,4 mm ze stali nierdzewnej AISI 304, wysokość 1230 mm, z dwoma uchwytami do szkła i mocowaniem bocznym. Kompletny zestaw montażowy z rozetą ścienną ø100 mm.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 318,35 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] Cat 134 #134

  • Materiał AISI 304
  • Wykończenie Satyna
  • System montażowy 42,4 mm

Opis

Słupek końcowy lewy ø42,4 mm ze stali nierdzewnej z uchwytami do szkła

Stalowy słupek końcowy lewy o średnicy ø42,4 mm i wysokości 1230 mm, przeznaczony do budowy eleganckich balustrad szklanych. Wykonany z wysokiej jakości stali nierdzewnej AISI 304 w wykończeniu satynowym, zapewnia trwałość i estetyczny wygląd zarówno wewnątrz, jak i na zewnątrz budynków. Słupek wyposażony jest w dwa uchwyty do szkła oraz mocowanie boczne do ściany, co pozwala na szybki i stabilny montaż bez konieczności kotwienia w podłodze.

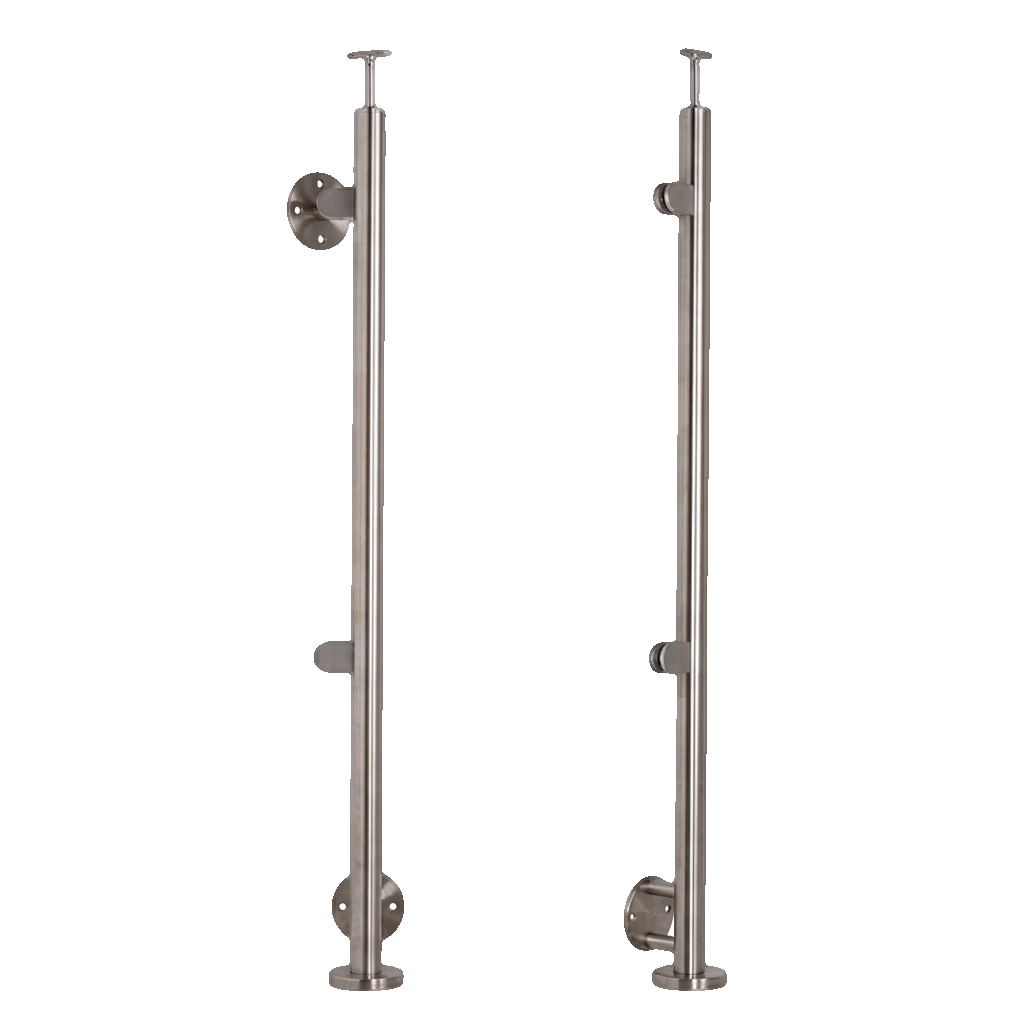

Słupek końcowy lewy ze stali nierdzewnej z uchwytami do szkła – widok z przodu i z boku
Słupek końcowy lewy ze stali nierdzewnej z uchwytami do szkła – widok z przodu i z boku

Kompletny zestaw do montażu

Słupek dostarczany jest jako gotowy zestaw montażowy, zawierający wszystkie niezbędne elementy. W skład zestawu wchodzi mocowanie boczne (rozeta ścienna), dwa uchwyty do szkła o wymiarach 40×50 mm oraz łącznik słupka z regulowaną podporą poręczy. Dzięki kompletności zestawu instalator nie musi zamawiać dodatkowych komponentów — wystarczy przygotować odpowiednie szkło hartowane lub laminowane i poręcz.

Uchwyty do szkła obsługują tafle o grubości od 6 mm do 10,76 mm, co obejmuje zarówno pojedyncze szkło hartowane, jak i popularne konfiguracje szkła laminowanego (np. 2×5 mm z folią PVB). Dzięki temu jeden model słupka sprawdzi się w wielu projektach balustradowych. Do uchwytu do szkła należy dokupić uszczelkę z serii 50D1

Wymiary i rozmieszczenie elementów na słupku

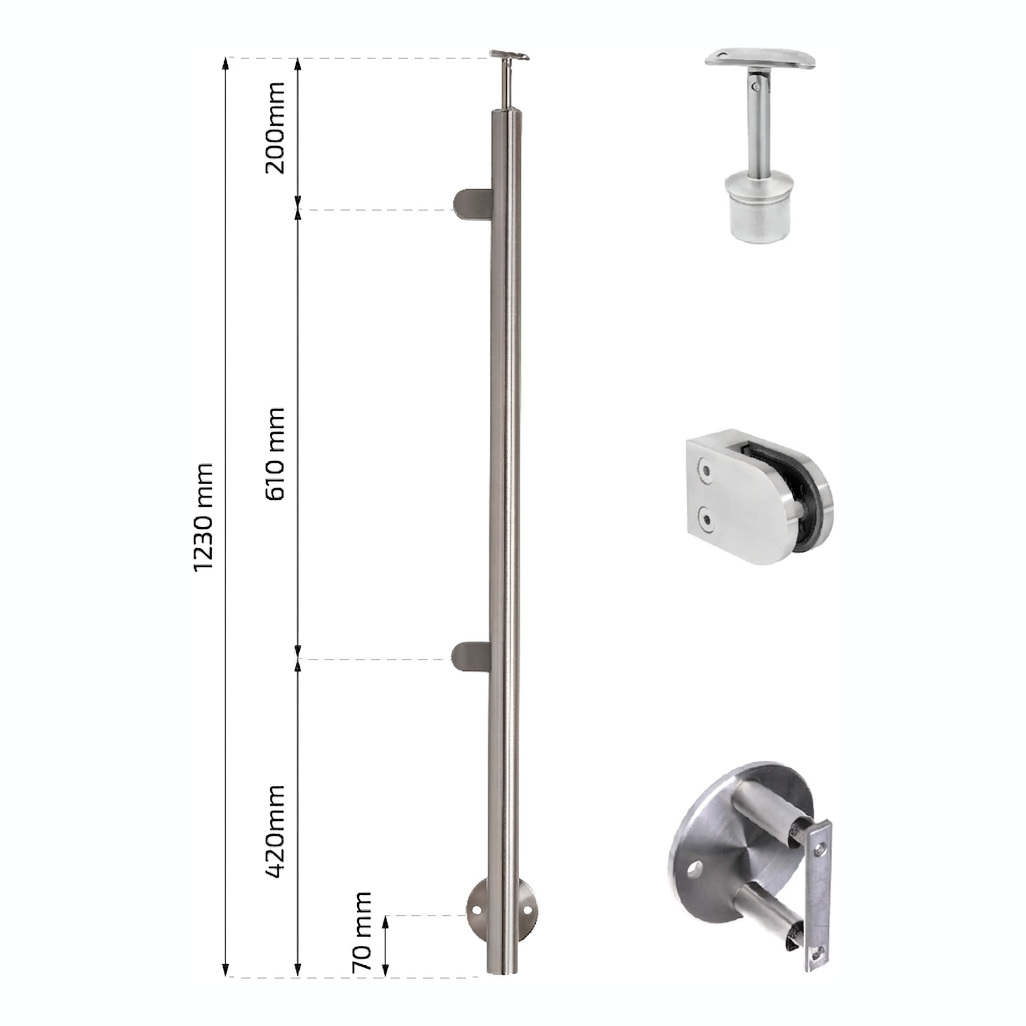

Schemat wymiarowy słupka z rozmieszczeniem uchwytów do szkła, mocowania bocznego i łącznika poręczy
Schemat wymiarowy słupka z rozmieszczeniem uchwytów do szkła, mocowania bocznego i łącznika poręczy
  • Całkowita wysokość słupka: 1230 mm
  • Średnica rury słupka: ø42,4 mm
  • Odległość od dołu słupka do osi mocowania bocznego: 70 mm
  • Odległość od dołu słupka do osi dolnego uchwytu szkła: 420 mm
  • Rozstaw osi uchwytów do szkła: 610 mm
  • Odległość od osi górnego uchwytu do górnej krawędzi rury: 200 mm
  • Waga zestawu: 3,45 kg

Mocowanie boczne — rozeta ścienna

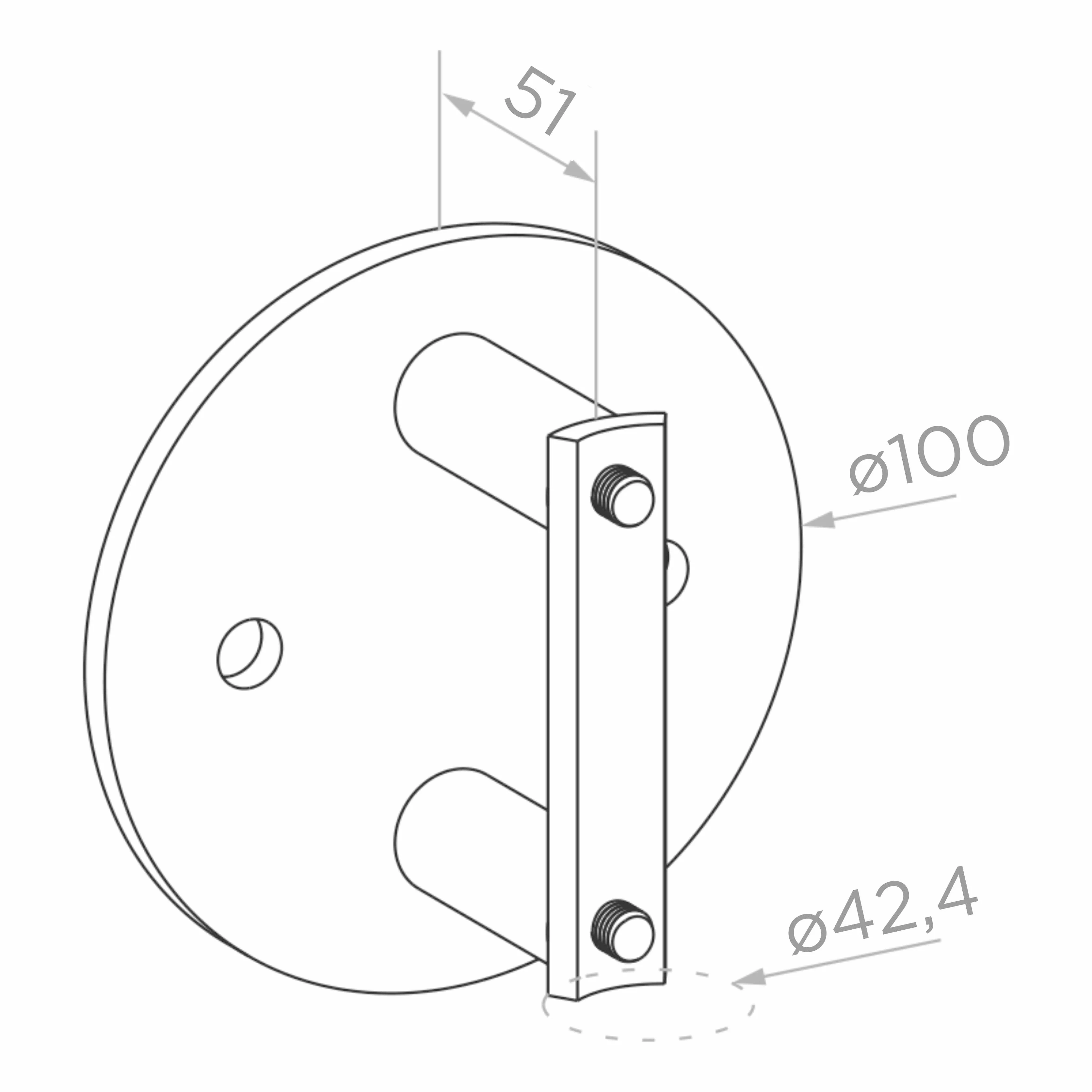

Rysunek techniczny rozety mocowania bocznego ø100 mm z dystansem 51 mm
Rysunek techniczny rozety mocowania bocznego ø100 mm z dystansem 51 mm

Rozeta montażowa o średnicy ø100 mm zapewnia stabilne i estetyczne przytwierdzenie słupka do ściany. Dystans montażowy wynoszący 51 mm (od powierzchni ściany do osi słupka) gwarantuje odpowiedni odstęp dla swobodnego prowadzenia tafli szklanych. Otwory montażowe w rozecie pozwalają na pewne kotwienie do ścian murowanych, betonowych i innych konstrukcji nośnych.

Łącznik podpory poręczy

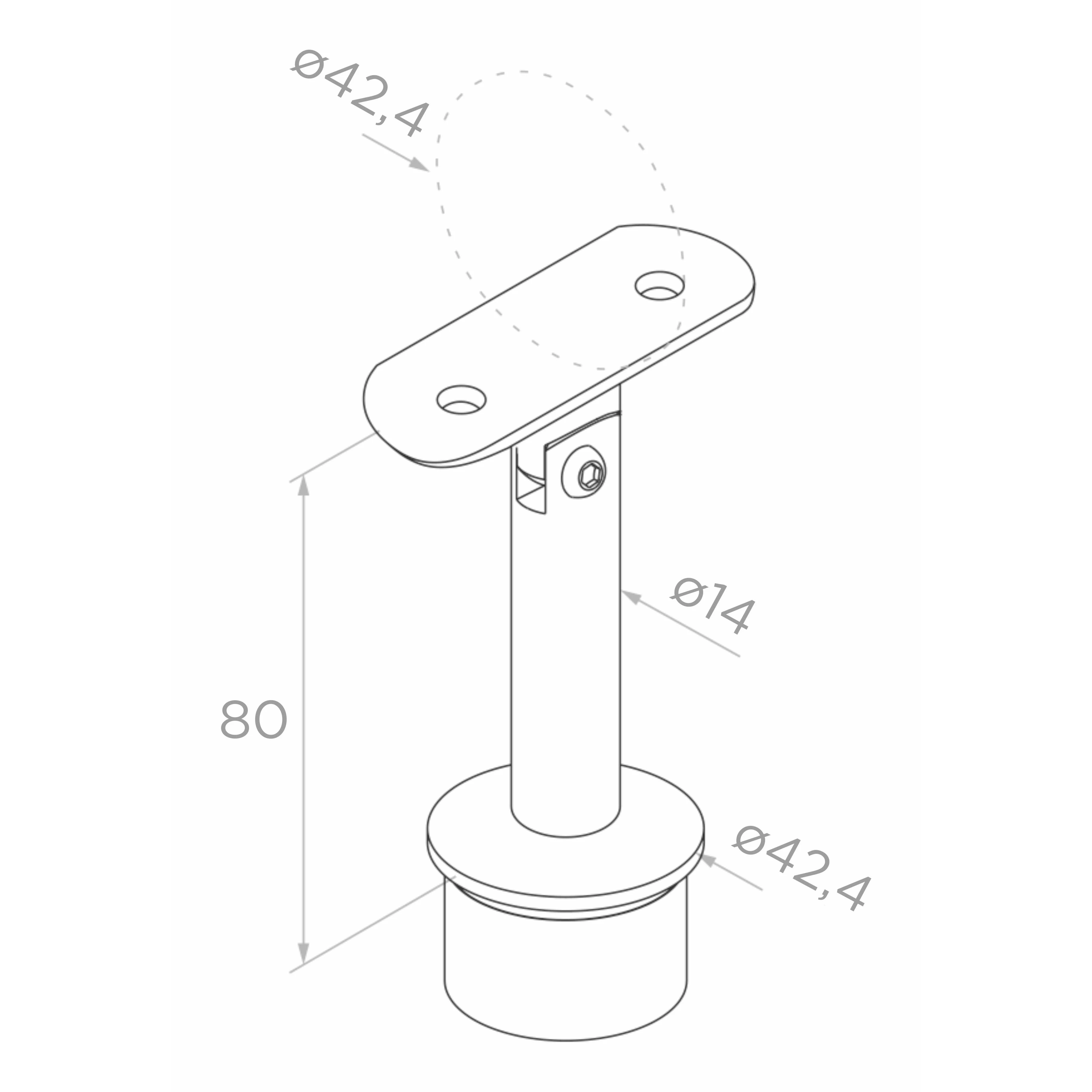

Rysunek techniczny łącznika podpory poręczy z regulacją kąta, ø42,4 mm
Rysunek techniczny łącznika podpory poręczy z regulacją kąta, ø42,4 mm

Łącznik montowany na szczycie słupka służy do osadzenia poręczy o średnicy ø42,4 mm. Całkowita wysokość łącznika wynosi 80 mm, a trzpień mocujący ma średnicę ø14 mm. Górna płytka podpory posiada regulację kąta nachylenia, co umożliwia dopasowanie do różnych konfiguracji schodów i pochyłości. Regulacja odbywa się za pomocą wbudowanej śruby imbusowej.

Uchwyty do szkła — parametry

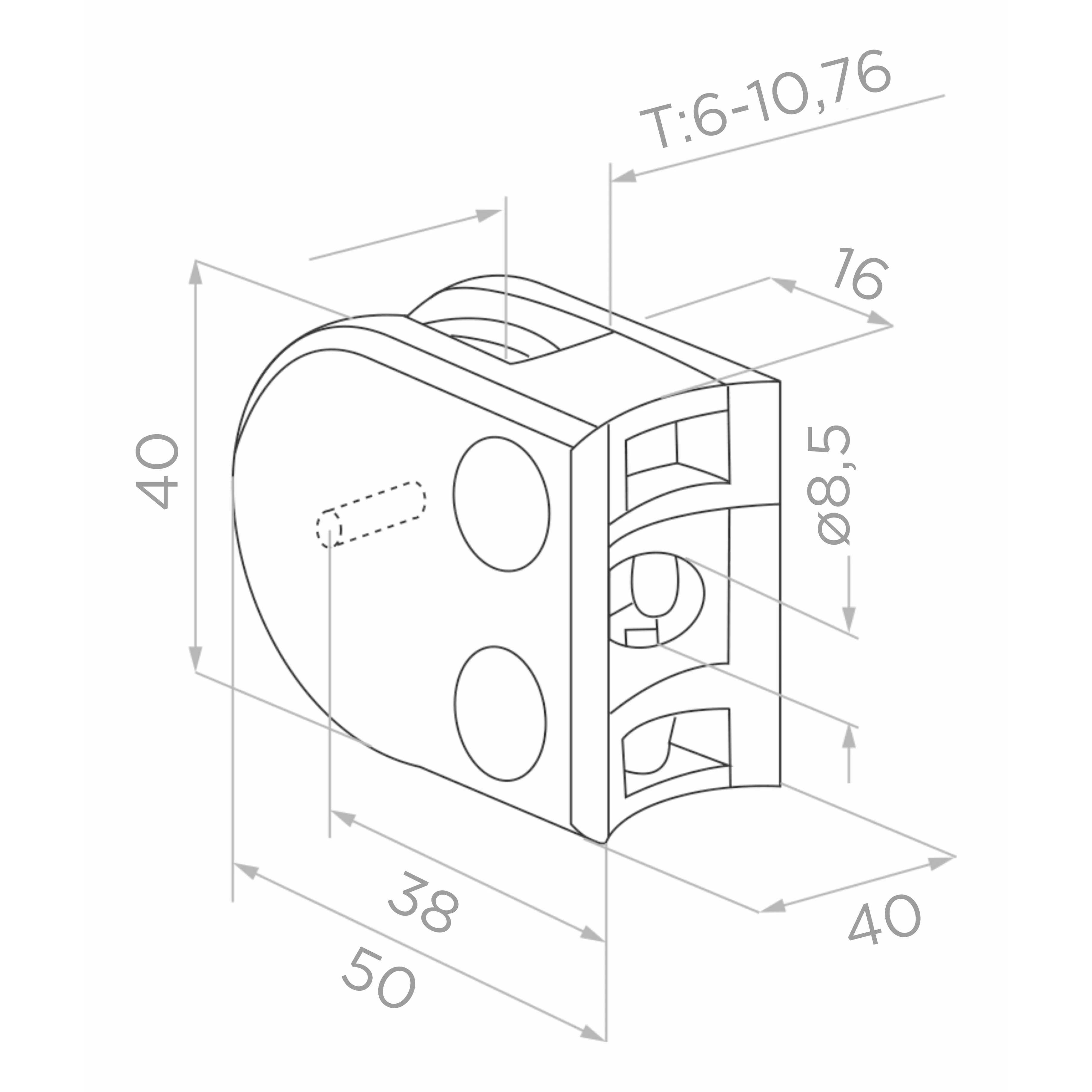

Rysunek techniczny uchwytu do szkła 40×50 mm z zakresem grubości 6–10,76 mm
Rysunek techniczny uchwytu do szkła 40×50 mm z zakresem grubości 6–10,76 mm
  • Wymiary uchwytu: 40 × 50 × 40 mm (wys. × dł. × szer.)
  • Rozstaw otworów montażowych: 38 mm
  • Średnica otworów montażowych: ø8,5 mm
  • Zakres grubości szkła: 6–10,76 mm
  • Ilość uchwytów w zestawie: 2 szt.

Specyfikacja techniczna

  • Typ: słupek końcowy lewy
  • System: ø42,4 mm
  • Wysokość całkowita: 1230 mm
  • Materiał: stal nierdzewna AISI 304
  • Wykończenie powierzchni: satyna (szlifowane)
  • Rodzaj montażu: boczny (ścienny)
  • Średnica rozety mocowania: ø100 mm
  • Dystans od ściany: 51 mm
  • Obsługiwana grubość szkła: 6–10,76 mm
  • Średnica poręczy: ø42,4 mm
  • Waga zestawu: 3,45 kg
  • EAN: 5903313202213

Zawartość zestawu: mocowanie boczne (rozeta ścienna), 2× uchwyt do szkła 40×50 mm, łącznik podpory poręczy z regulacją kąta.
