Słupek końcowy prawy/lewy fi 42,4x1060mm AISI304 2 uchwyty do szkła podłogowy

Przejdź do sekcji Opinie

Słupek balustradowy końcowy ze stali nierdzewnej AISI 304 fi 42,4 mm, wysokość 1060 mm, wykończenie satynowe. Kompletny zestaw z 2 uchwytami do szkła 6-10,76 mm, łącznikiem poręczy (wys. 80 mm) i maskownicą podstawy.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 161,72 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Dostępność:
brak towaru
Niedostępny

Cechy produktu

[PIM] Cat 134 #134

  • Materiał AISI 304
  • Wykończenie Satyna
  • System montażowy 42,4 mm

Opis

Słupek balustradowy końcowy ze stali nierdzewnej fi 42,4 mm z uchwytami do szkła

Słupek balustradowy końcowy prawy/lewy ze stali nierdzewnej AISI 304 w wykończeniu satynowym (szlifowanym). Kompletny zestaw przeznaczony do budowy balustrad balkonowych i schodowych z wypełnieniem szklanym. Słupek montowany w podłodze, wyposażony w 2 uchwyty do szkła, łącznik poręczy i maskownicę podstawy — gotowy do szybkiej instalacji.

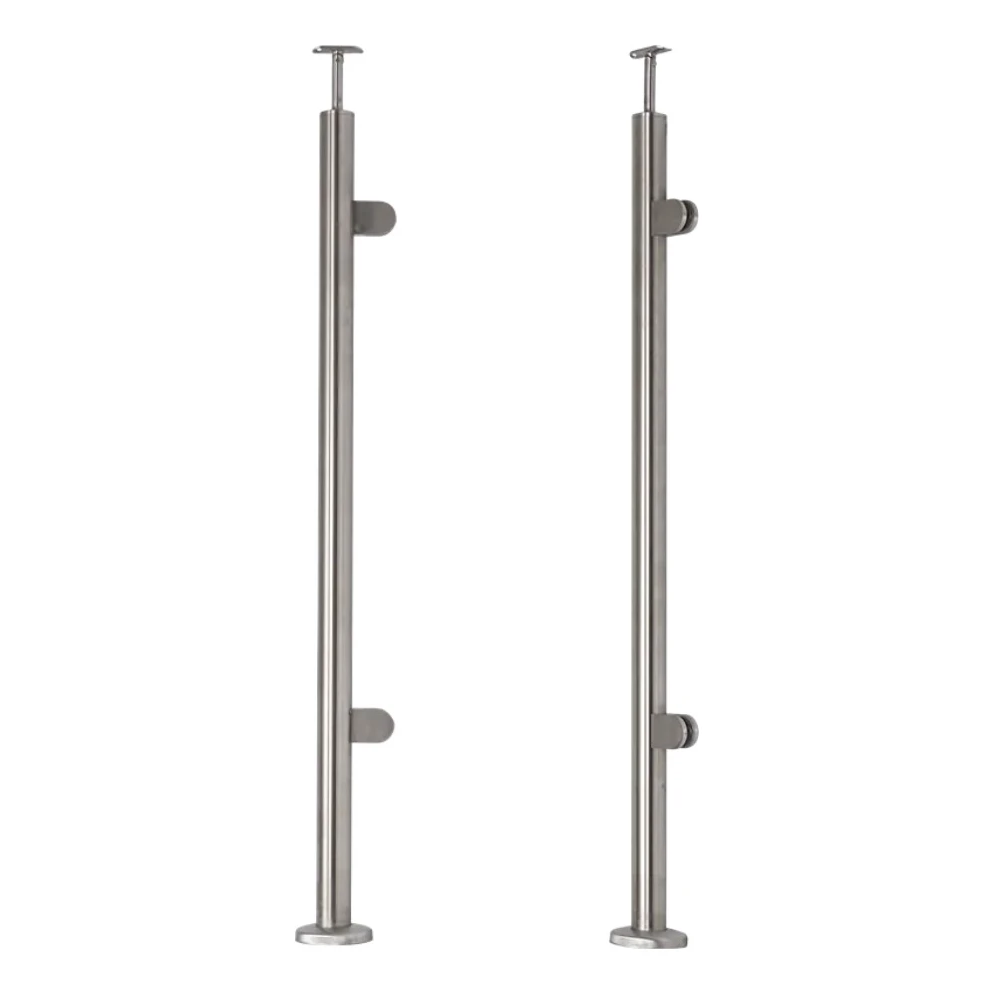

Słupek balustradowy końcowy ze stali nierdzewnej – wariant prawy i lewy
Słupek balustradowy końcowy ze stali nierdzewnej – wariant prawy i lewy

Główne cechy słupka

  • Materiał: stal nierdzewna AISI 304 — wysoka odporność na korozję i uszkodzenia mechaniczne
  • Wykończenie: satyna (szlifowany)
  • Średnica słupka: ø 42,4 mm, grubość ścianki: 2 mm
  • Wysokość słupka: 1060 mm
  • Wysokość całkowita z poręczą: 1102,4 mm
  • Typ: końcowy prawy/lewy — uniwersalny, pasuje do różnorodnych projektów architektonicznych
  • Sposób montażu: w podłodze
  • Uchwyty do szkła: 2 szt.
  • Zakres grubości szkła: 6–10,76 mm (w zestawie gumki do szyby 8 mm)
  • Waga: 3,2 kg

Rozmieszczenie uchwytów na słupku

Uchwyty do szkła rozmieszczone są symetrycznie na słupku. Odległość od górnej krawędzi słupka do osi górnego uchwytu wynosi 200 mm, rozstaw osi uchwytów to 610 mm, a odległość od dolnego uchwytu do podstawy — 250 mm. Otwory montażowe uchwytów: 2× M8.

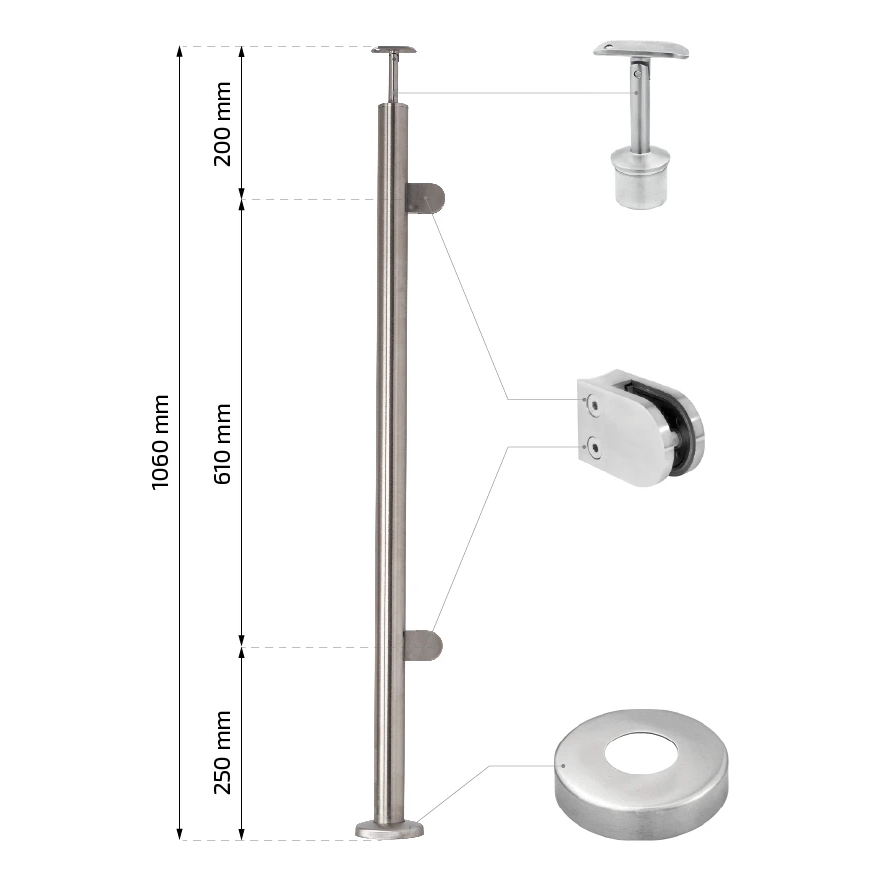

Widok eksplodowany słupka z komponentami – łącznik poręczy, uchwyt do szkła, maskownica
Widok eksplodowany słupka z komponentami – łącznik poręczy, uchwyt do szkła, maskownica

Zawartość zestawu

  • Słupek fi 42,4 × 2 mm, wys. 1060 mm
  • Łącznik poręczy (wspornik górny) — wysokość 80 mm, trzpień ø 14 mm, dopasowany do poręczy ø 42,4 mm
  • Uchwyty do szkła — 2 szt., wymiary 50 × 40 × 40 mm, otwór montażowy ø 8,5 mm
  • Maskownica podstawy (rozeta) — średnica 105 mm, wysokość 20 mm, otwór ø 42,4 mm
  • Komplet gumek do szyby 8 mm

Wymiary uchwytu do szkła

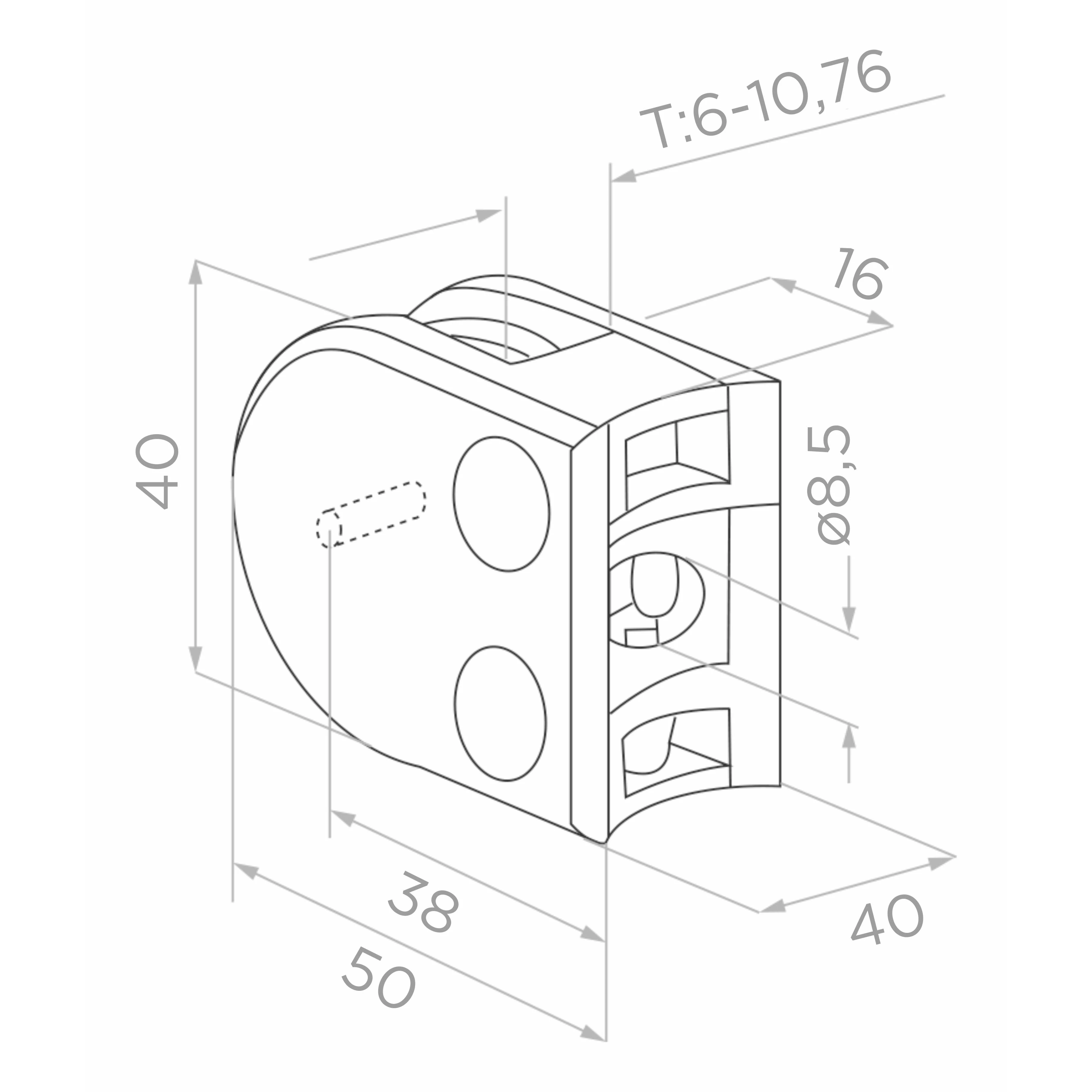

Rysunek wymiarowy uchwytu do szkła – 50×40×40 mm, grubość szkła 6–10,76 mm
Rysunek wymiarowy uchwytu do szkła – 50×40×40 mm, grubość szkła 6–10,76 mm
  • Długość całkowita: 50 mm, część montażowa: 38 mm
  • Wysokość: 40 mm
  • Szerokość: 40 mm
  • Zakres grubości tafli szkła: 6–10,76 mm
  • Odległość krawędzi szkła od osi blokady: 16 mm
  • Średnica otworu montażowego: ø 8,5 mm

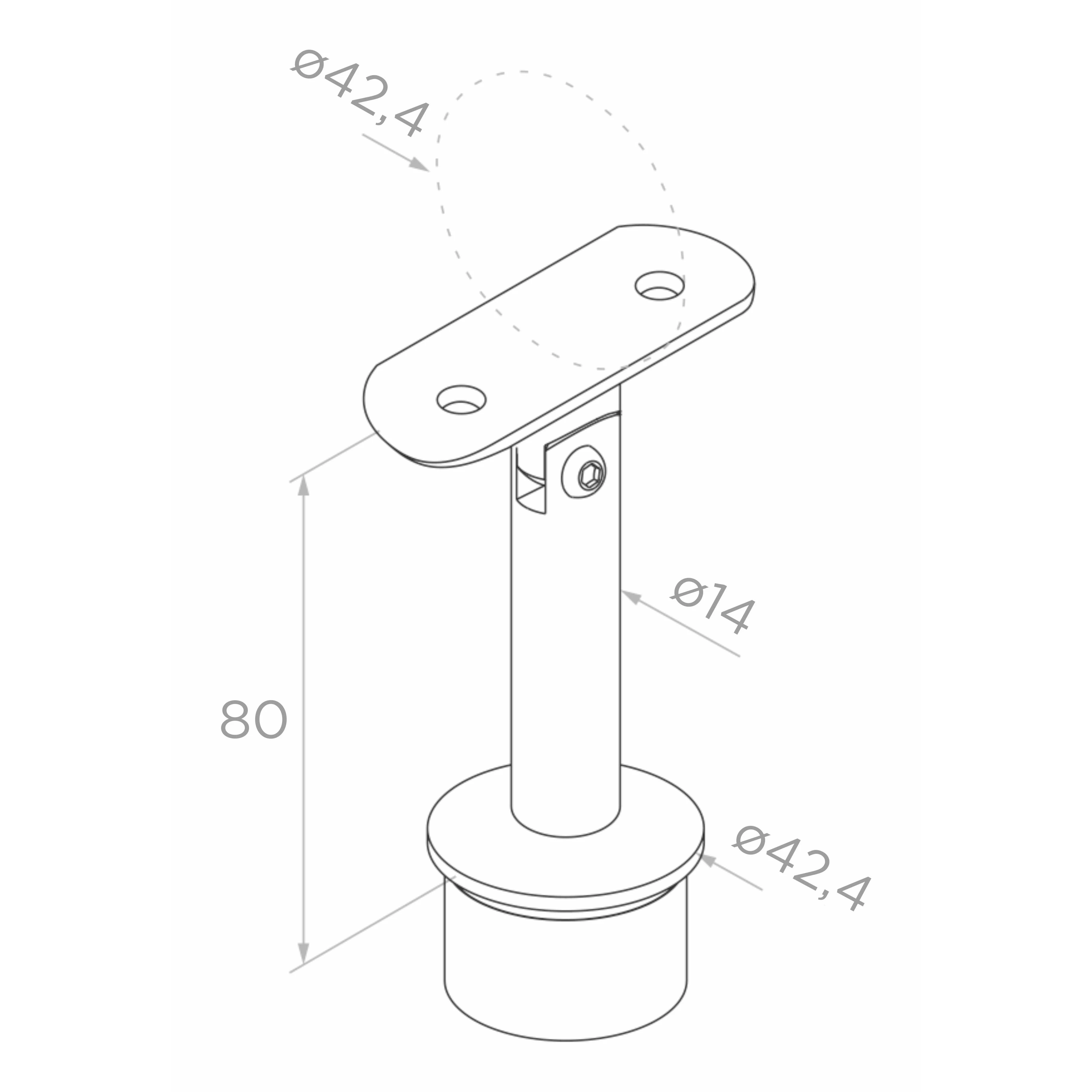

Rysunek wymiarowy łącznika poręczy – wysokość 80 mm, średnica 42,4 mm
Rysunek wymiarowy łącznika poręczy – wysokość 80 mm, średnica 42,4 mm

Łącznik poręczy (wspornik górny)

Regulowany łącznik poręczy o wysokości 80 mm z trzpieniem ø 14 mm osadzanym wewnątrz rury słupka. Platforma górna dopasowana do poręczy ø 42,4 mm z możliwością regulacji kąta nachylenia. Dzięki temu montaż poręczy jest prostszy, a słupek można dopasować do specyficznych warunków na budowie. W sytuacji nierówności podłoża słupek można dodatkowo skrócić.

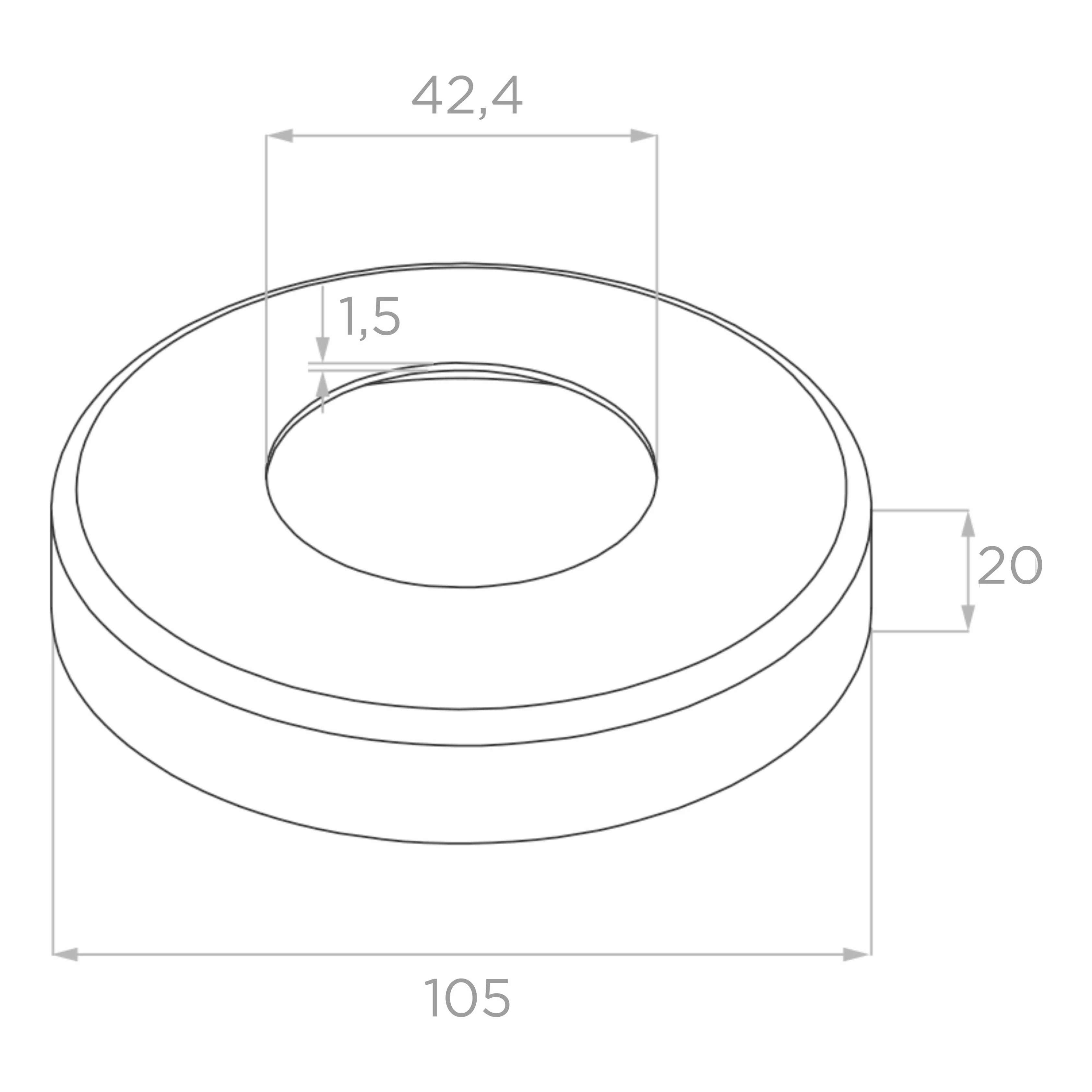

Rysunek wymiarowy maskownicy podstawy – średnica 105 mm, wysokość 20 mm
Rysunek wymiarowy maskownicy podstawy – średnica 105 mm, wysokość 20 mm

Maskownica podstawy (rozeta)

Ozdobna rozeta o średnicy zewnętrznej 105 mm i wysokości 20 mm estetycznie zakrywa miejsce montażu słupka w podłodze. Otwór wewnętrzny ø 42,4 mm, grubość materiału kołnierza 1,5 mm.

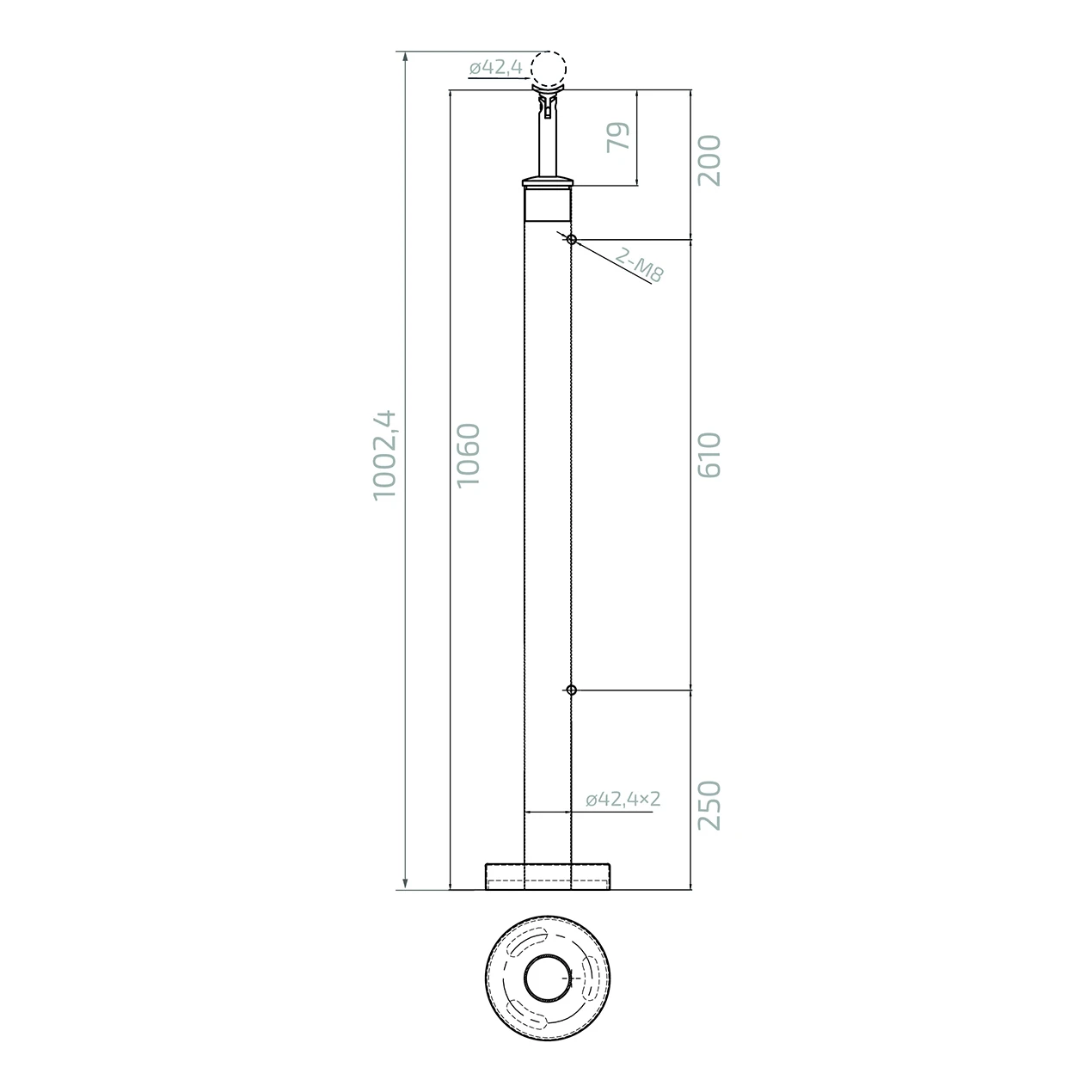

Rysunek techniczny słupka balustradowego z pełnymi wymiarami montażowymi
Rysunek techniczny słupka balustradowego z pełnymi wymiarami montażowymi

Wymiary montażowe słupka

  • Średnica rury: ø 42,4 × 2 mm
  • Wysokość rury słupka: 1060 mm
  • Wysokość od podstawy do osi poręczy: 1002,4 mm
  • Wysokość wspornika poręczy: 79 mm
  • Odległość górny uchwyt – góra słupka: 200 mm
  • Rozstaw uchwytów (oś–oś): 610 mm
  • Odległość dolny uchwyt – podstawa: 250 mm
  • Otwory montażowe uchwytów: 2× M8
  • Średnica poręczy: ø 42,4 mm

Ważna informacja montażowa

Dołączone do produktu łączniki i mocowania poręczy nie są trwale przymocowane. Zaleca się użycie specjalistycznego kleju anaerobowego do stali nierdzewnej, aby zapewnić ich odpowiednie zamocowanie. W przypadku montażu tafli szkła o grubości innej niż 8 mm należy zaopatrzyć się w gumki w odpowiednim rozmiarze.
