Śruba rzymska kuta oko-oko 8x110 DIN 1480

Kuta śruba rzymska z otwartym korpusem do napinania i regulacji naciągu lin, odciągów i siatek; zakończenia oko–oko, stal ocynkowana

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

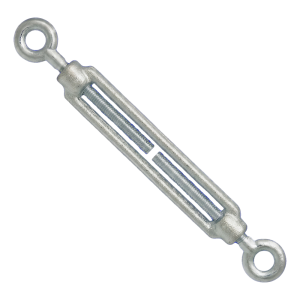

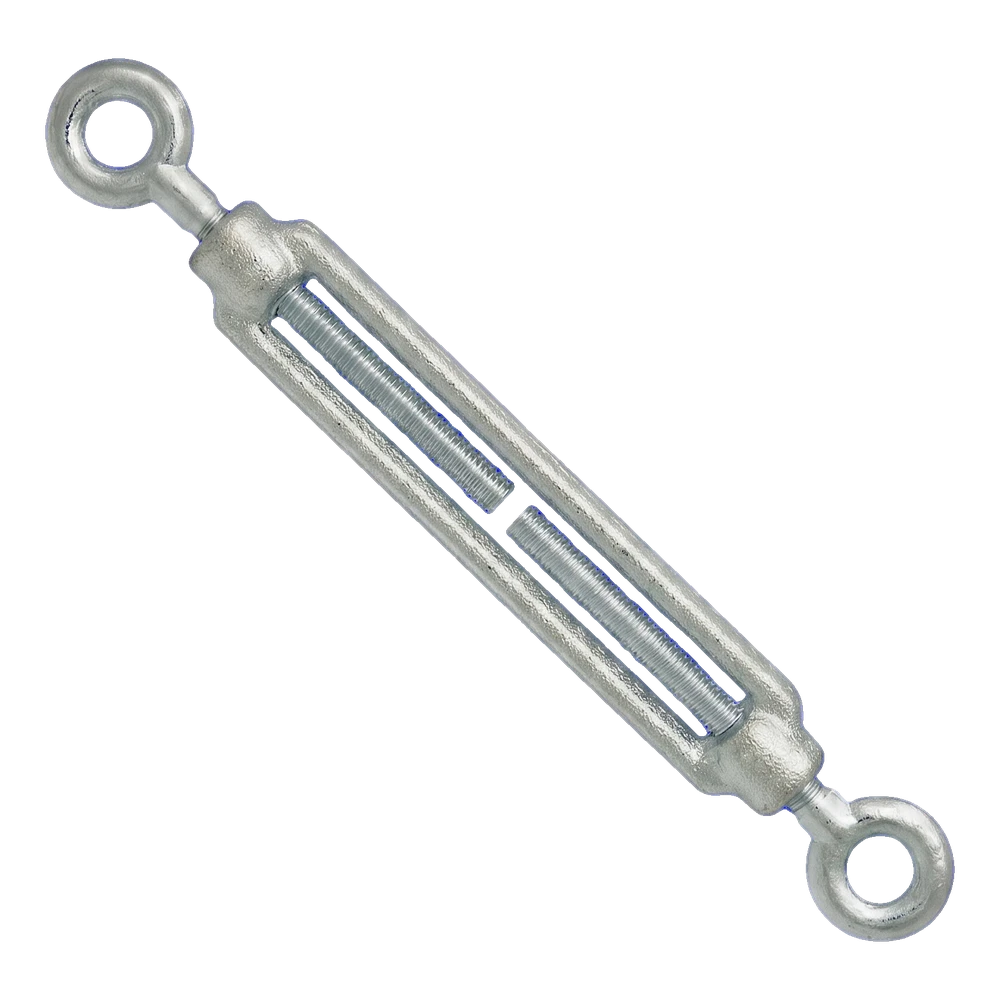

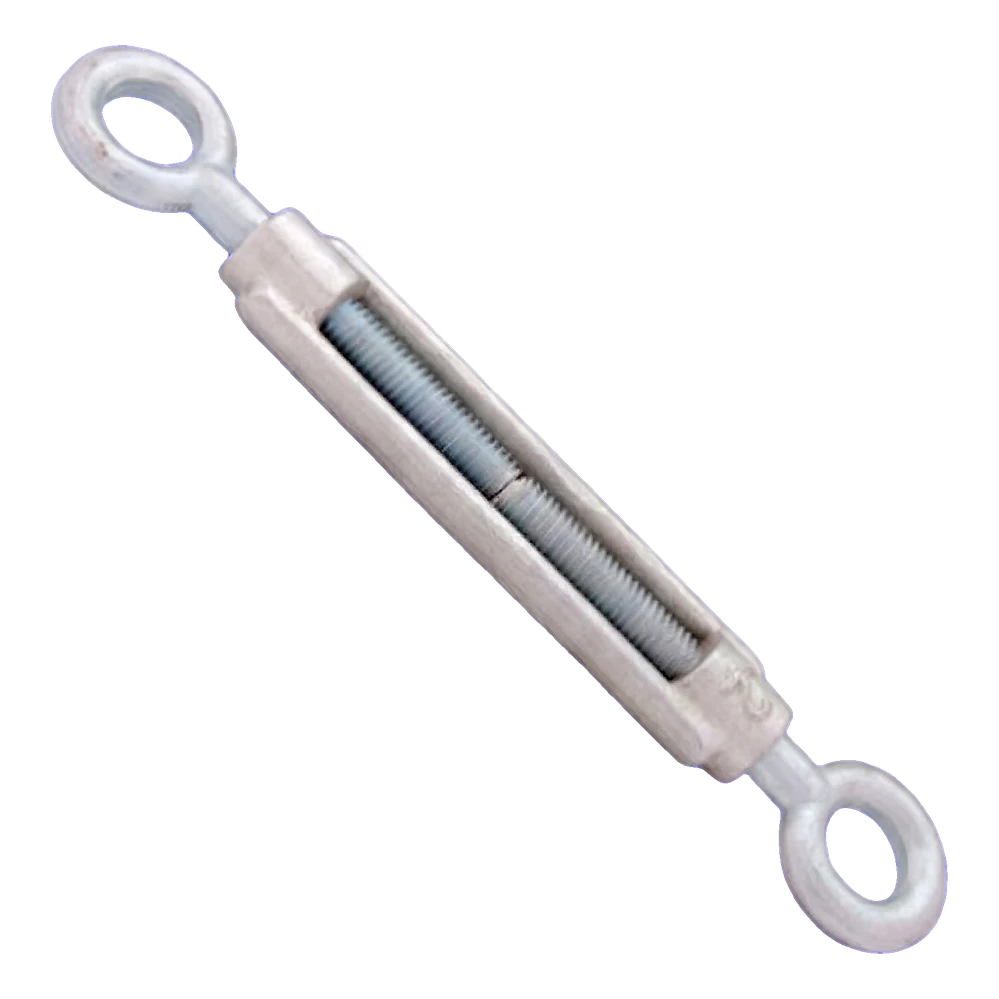

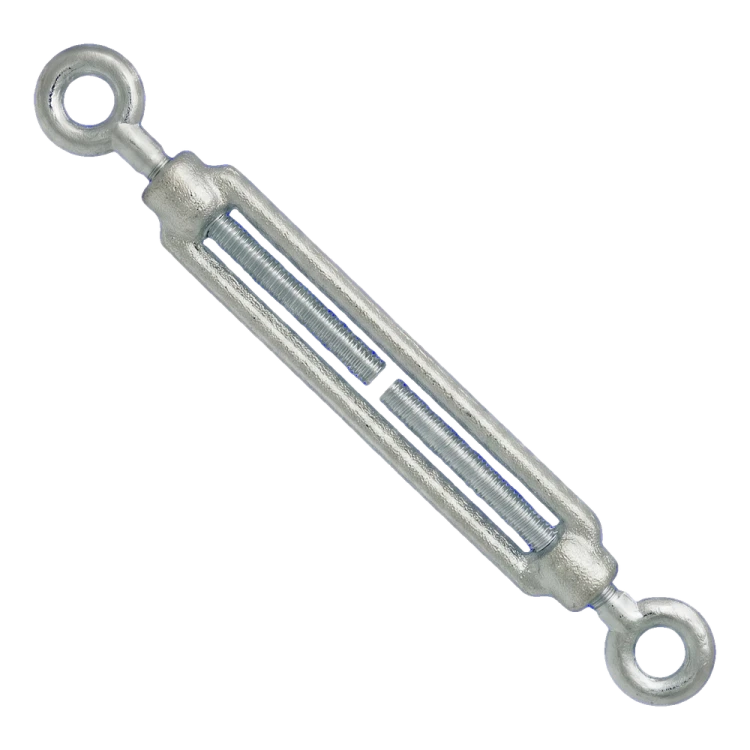

Kuta śruba rzymska służy do napinania i regulacji naciągu lin stalowych, odciągów oraz siatek. Ma otwarty korpus i zakończenia w układzie oko–oko. Obrót korpusu pozwala regulować długość śruby, a przez to naciąg.

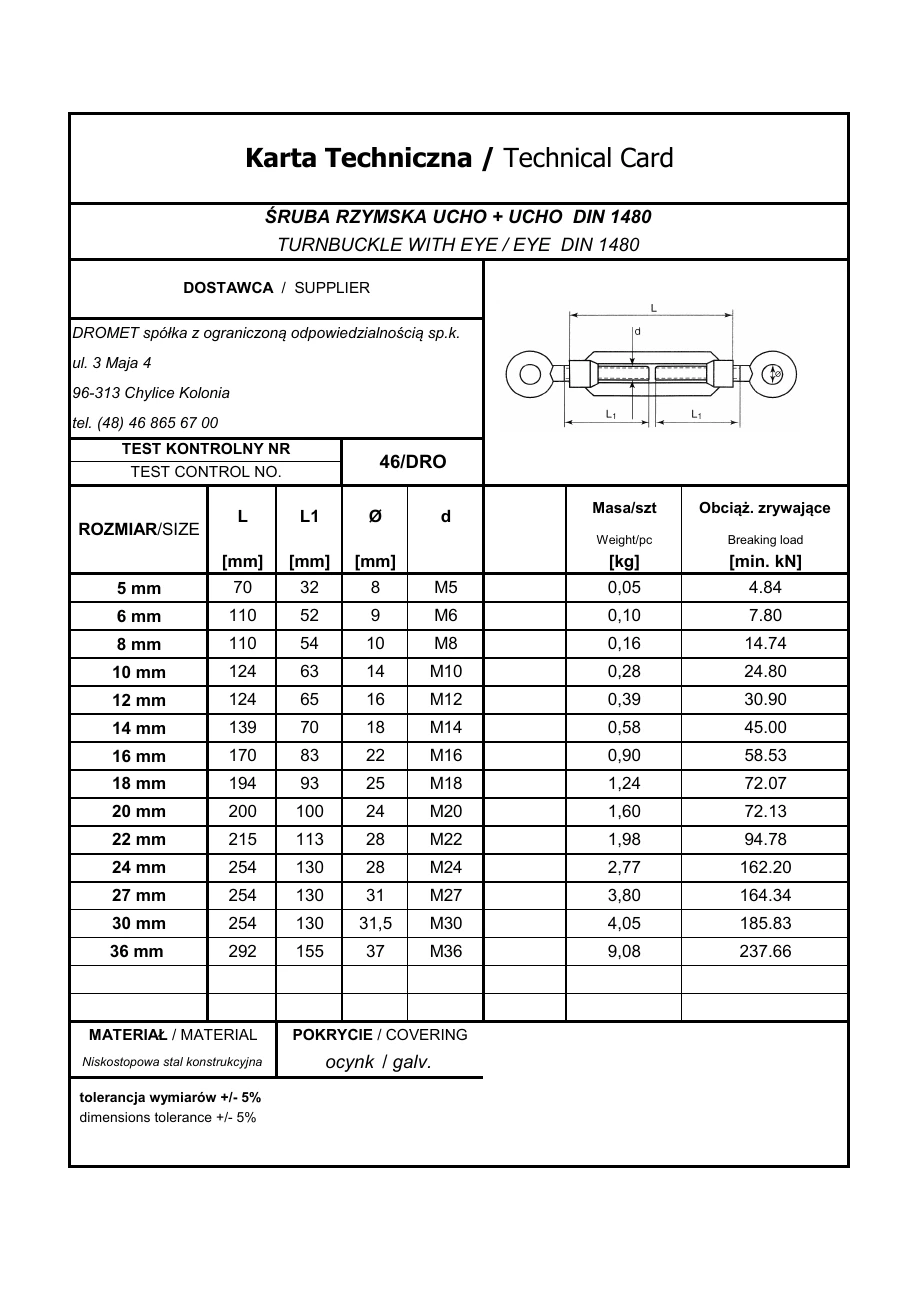

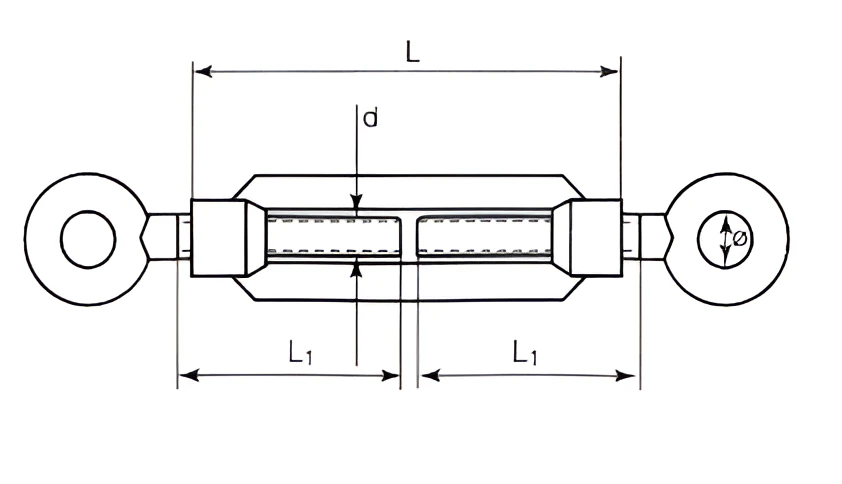

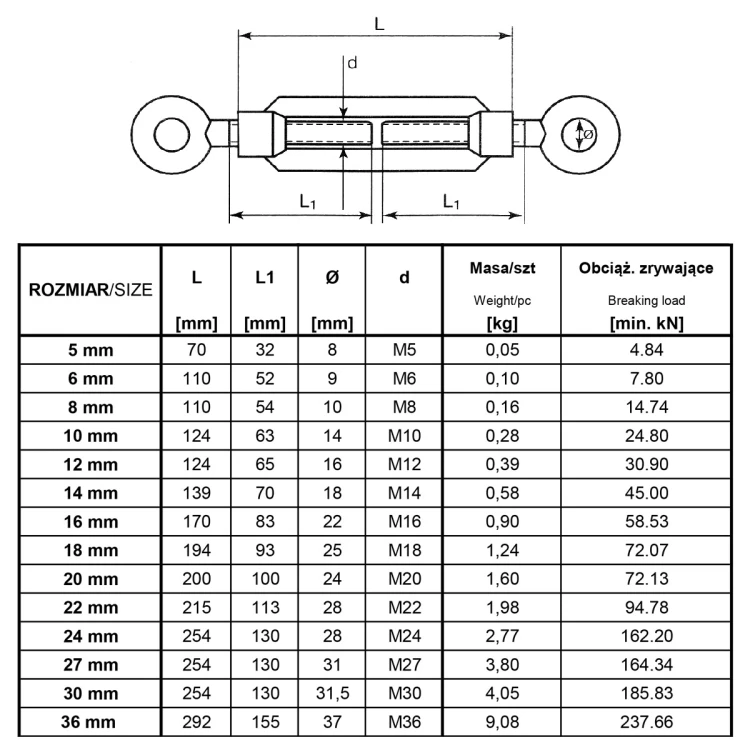

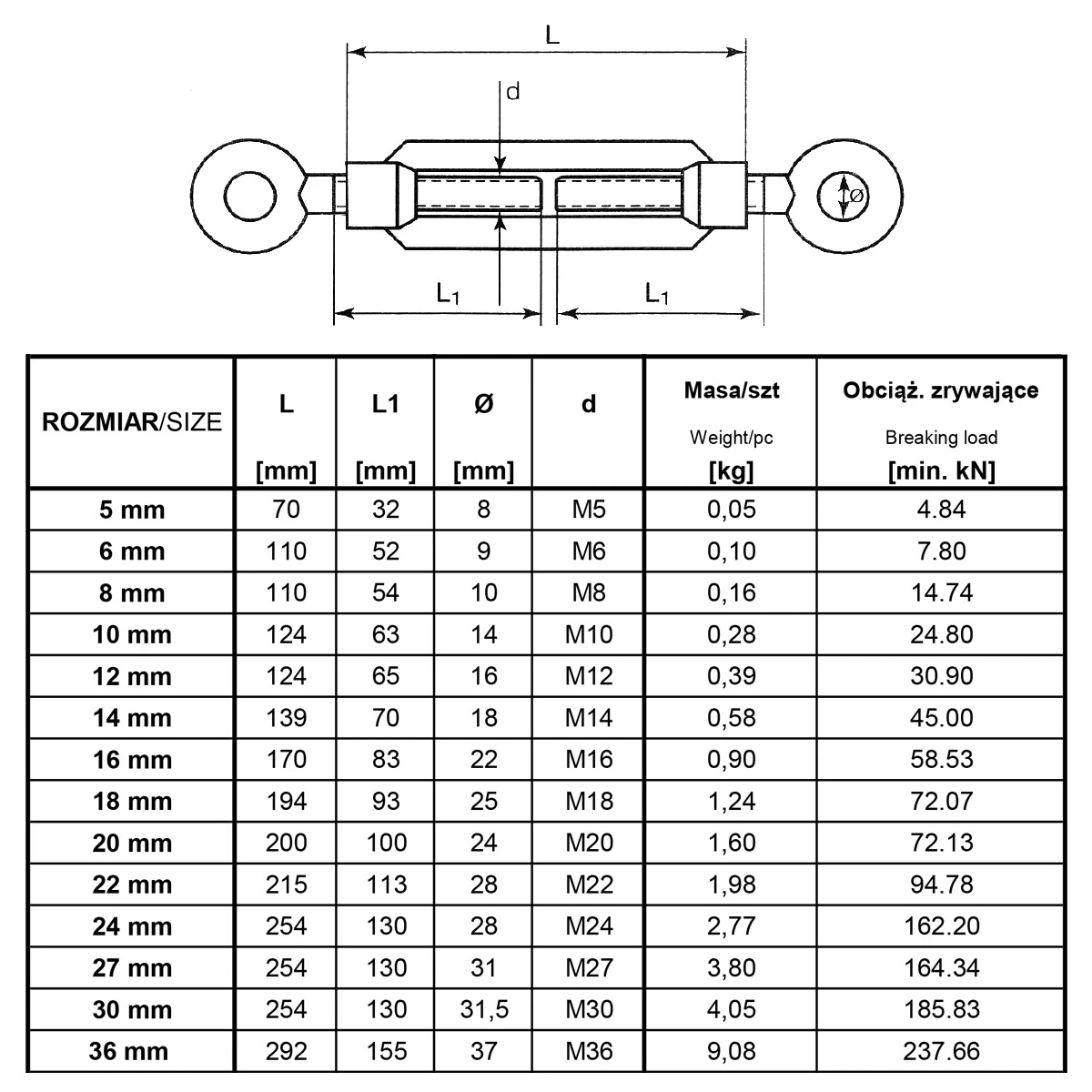

Oznaczenie M8 określa gwint, a 110 mm to długość korpusu L. Wymiar L1 wynosi 54 mm i jest mierzony z każdej strony korpusu do końca pręta. Średnica wewnętrzna obu oczek Ø to 10 mm. Są to wartości nominalne wg karty katalogowej producenta (z tolerancją ±5%). Norma: DIN 1480. Przed montażem rozkręć zakończenia równomiernie, pozostawiając zapas gwintu po obu stronach do napinania. Zaczep je, a następnie napinaj, obracając korpusem – zakończeń nie obracaj. Po napięciu zabezpiecz korpus przed samoczynnym odkręceniem, np. drutem przeciągniętym przez korpus i zakończenia.

Materiał: niskostopowa stal konstrukcyjna; powłoka: ocynk. Powłoka cynkowa chroni stal przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Minimalna siła zrywająca 14,74 kN wg karty katalogowej producenta oznacza wartość minimalną przy zerwaniu, a nie obciążenie robocze. Obciążenie robocze określa projekt z odpowiednim współczynnikiem bezpieczeństwa. Śruba rzymska nie służy do podnoszenia ładunków ani do asekuracji osób.

Wymiary wg karty

Materiał i wytrzymałość

Jednostka sprzedaży

Dobór i montaż

• ✓Przed montażem rozkręć zakończenia równomiernie – zostaw zapas gwintu po obu stronach do napinania.
• ✓Zaczep zakończenia, a następnie napinaj, obracając korpusem; zakończeń nie obracaj.
• ✓Po napięciu zabezpiecz korpus przed samoczynnym odkręceniem, np. drutem przeciągniętym przez korpus i zakończenia.
