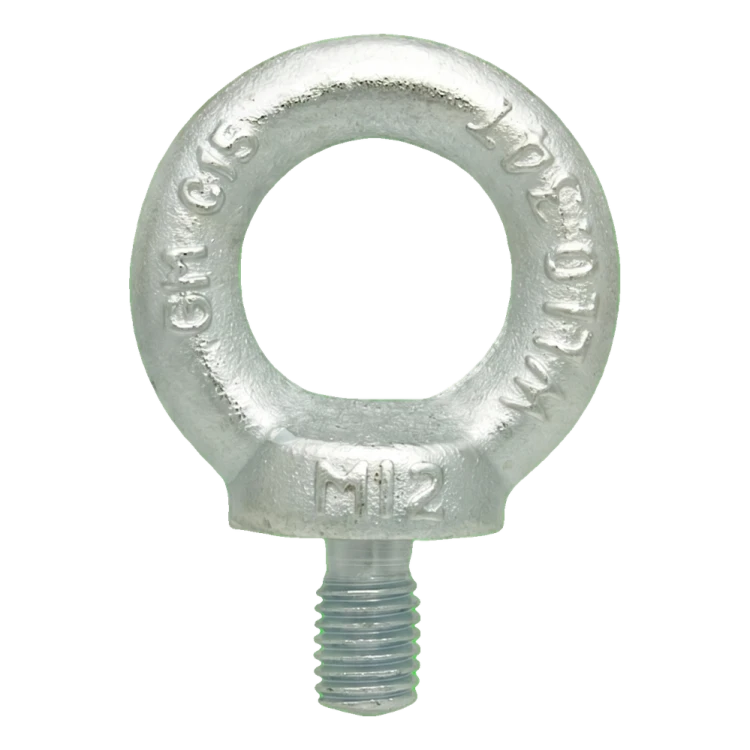

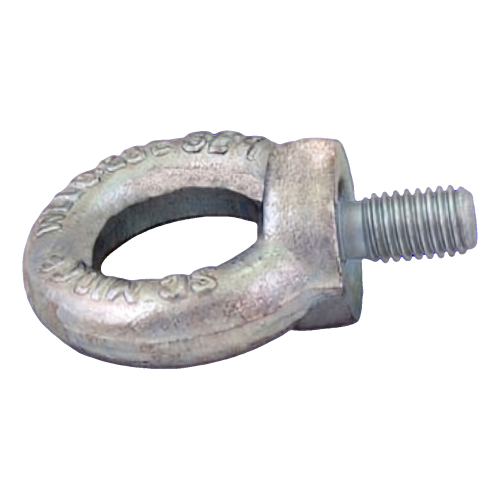

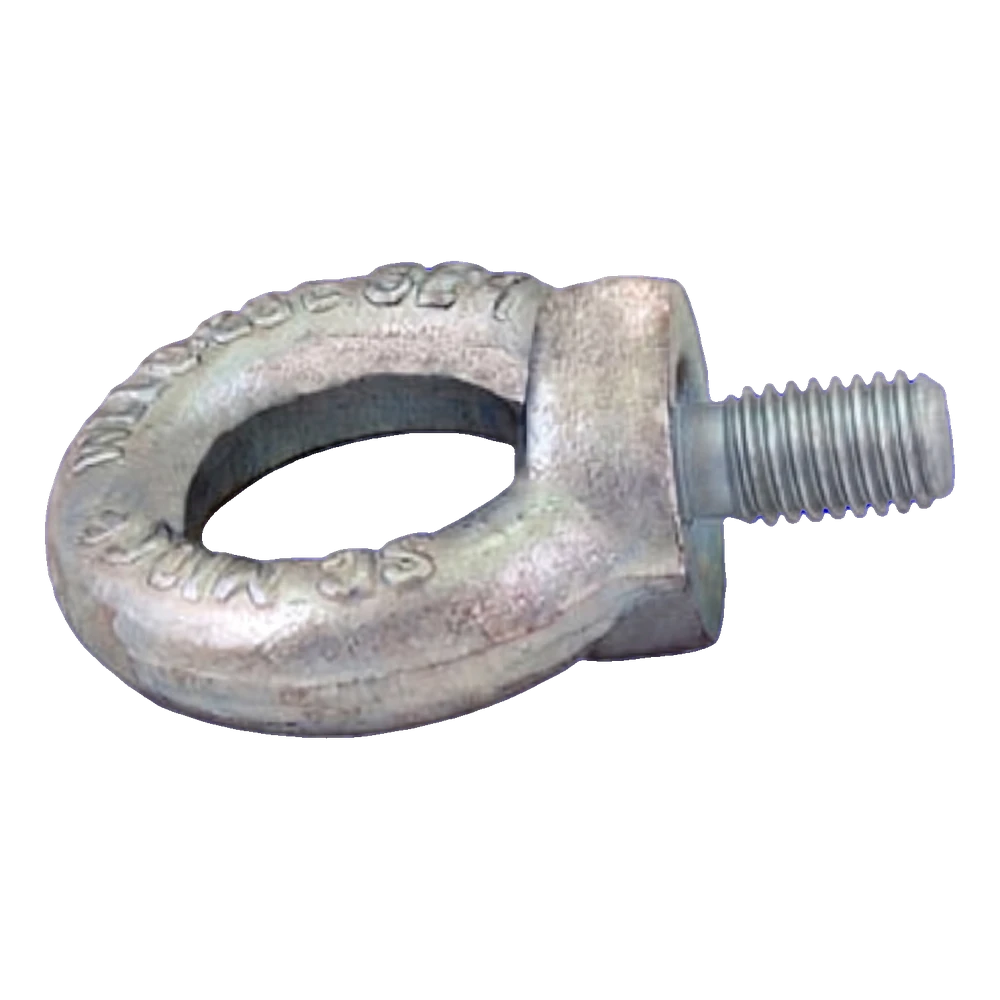

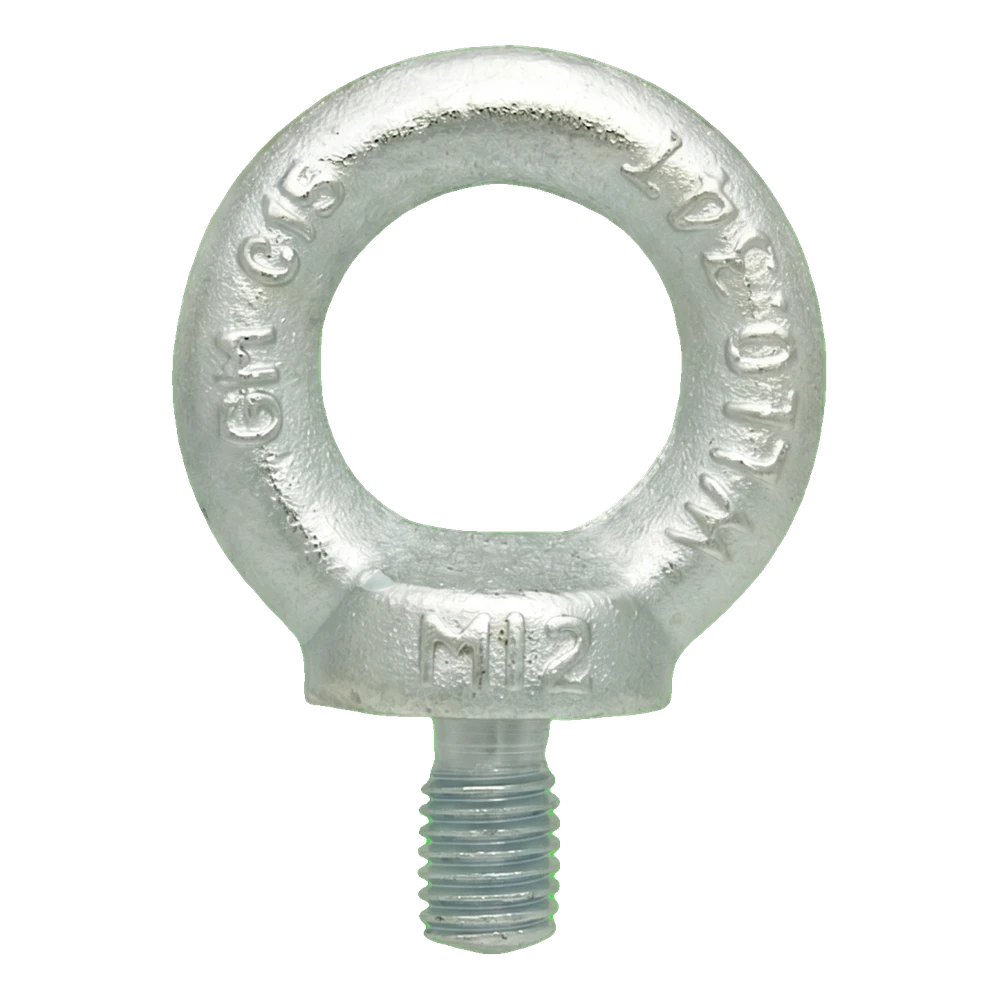

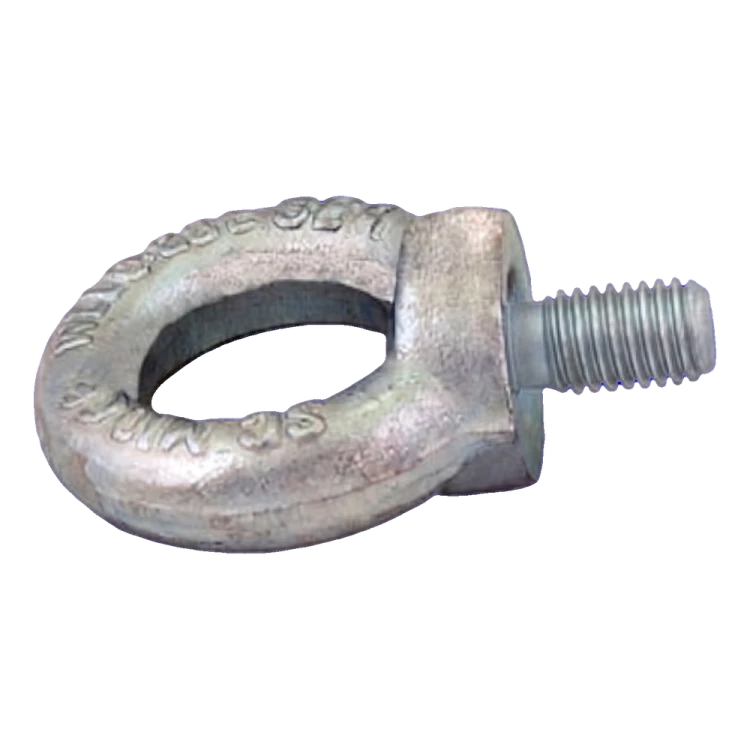

Śruba z uchem ocynkowana M12 DIN 580 – stal C15

Przejdź do sekcji Opinie

Śruba z uchem Dromet M12 DIN 580 ze stali C15, ocynkowana. Średnica zewnętrzna oka 54 mm, wewnętrzna 30 mm, wysokość 53 mm, długość gwintu 20,5 mm. Obciążenie znamionowe 340 kg, zrywające 2 000 kg.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 3,36 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie (duże ilości)
Czas wysyłki: 48 godzin

Opis

Śruba z uchem DIN 580 · M12

Śruba z uchem do wykonania punktu zaczepienia w otworze gwintowanym; ucho z kołnierzem, stal C15 ocynkowana

M12gwint
340 kgobciążenie znamionowe
Ø 30 mmśrednica wewn. ucha
DIN 580norma
Rysunek wymiarowy śruby z uchem M12 DIN 580: D = 54 mm, Ø = 30 mm, H = 53 mm, A = 20,5 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy dla rozmiaru M12. Wartości nominalne wg karty katalogowej producenta.

Szybka decyzja

ZastosowaniePunkt zaczepienia w otworze z gwintem M12 – do lin, łańcuchów i osprzętu
DobórObciążenie znamionowe 340 kg wg karty producenta; przy ciągnięciu pod kątem do osi dopuszczalne obciążenie jest mniejsze – dobierz wg projektu
WarunkiPowłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji

Wymiary wg karty

GwintM12
Średnica zewnętrzna ucha D54 mm
Średnica wewnętrzna ucha Ø30 mm
Wysokość H53 mm
Długość gwintu A20,5 mm
NormaDIN 580

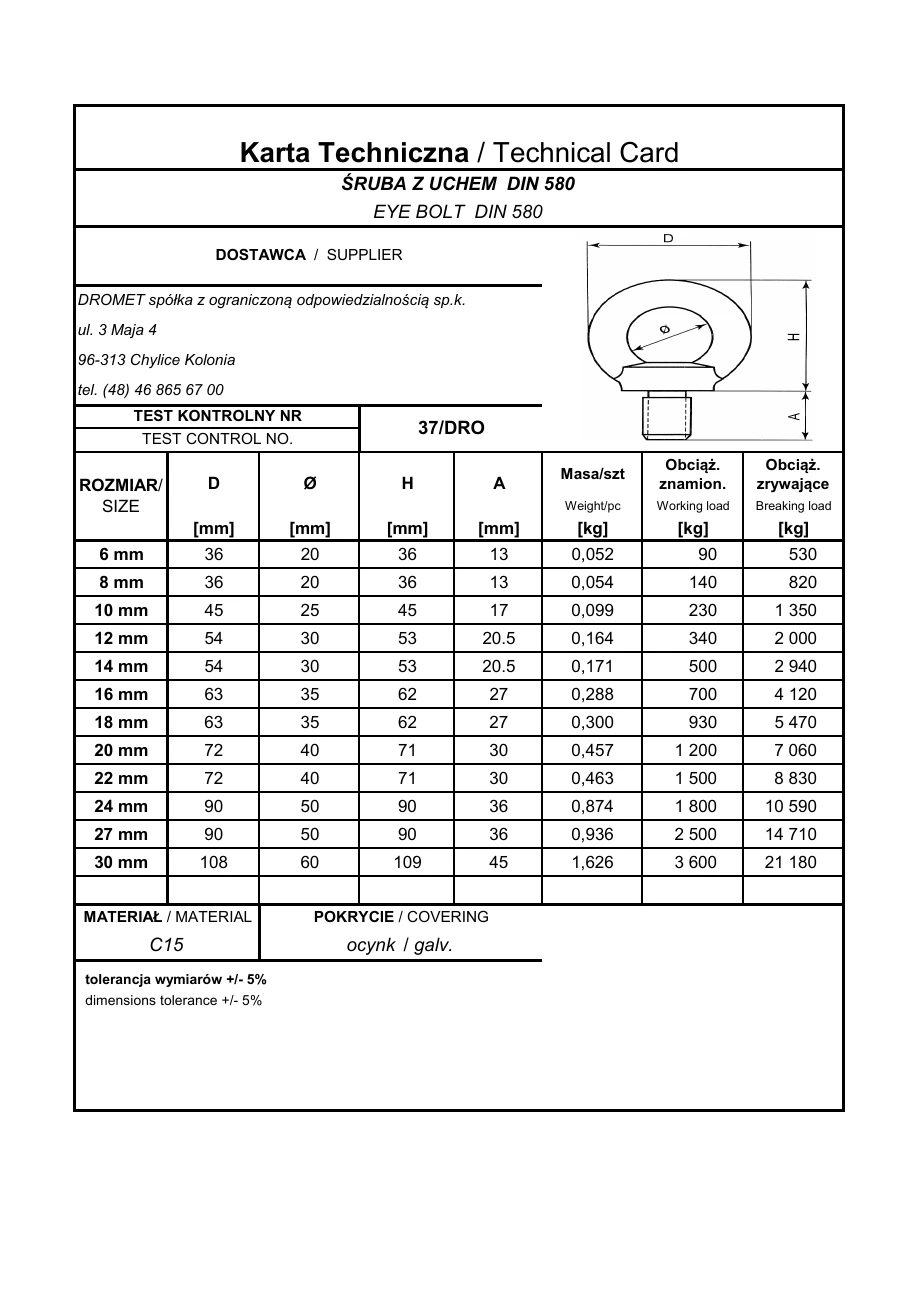

Wartości nominalne wg karty katalogowej producenta; tolerancja wymiarów ±5% wg karty.

Materiał i wytrzymałość

Materiałstal C15
Powłokaocynk
Obciążenie znamionowe340 kg
Obciążenie zrywające2000 kg
Obciążenia wg karty katalogowej producenta. Obciążenie zrywające nie jest obciążeniem roboczym.

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki0,164 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Sprawdź gwint w otworze: musi odpowiadać gwintowi śruby M12 i mieć długość co najmniej 20,5 mm.
  • ✓Wkręć śrubę do pełnego oparcia kołnierza o powierzchnię – kołnierz musi przylegać całą powierzchnią.
  • ✓Ustaw ucho w płaszczyźnie kierunku obciążenia przed zaczepieniem liny lub łańcucha.

Ważne

Obciążenie znamionowe wg karty dotyczy prawidłowo wkręconego elementu; przy obciążeniu pod kątem jest mniejsze. Do podnoszenia osób elementu nie stosuj. Obciążenie robocze w konkretnym zastosowaniu określa projekt.
