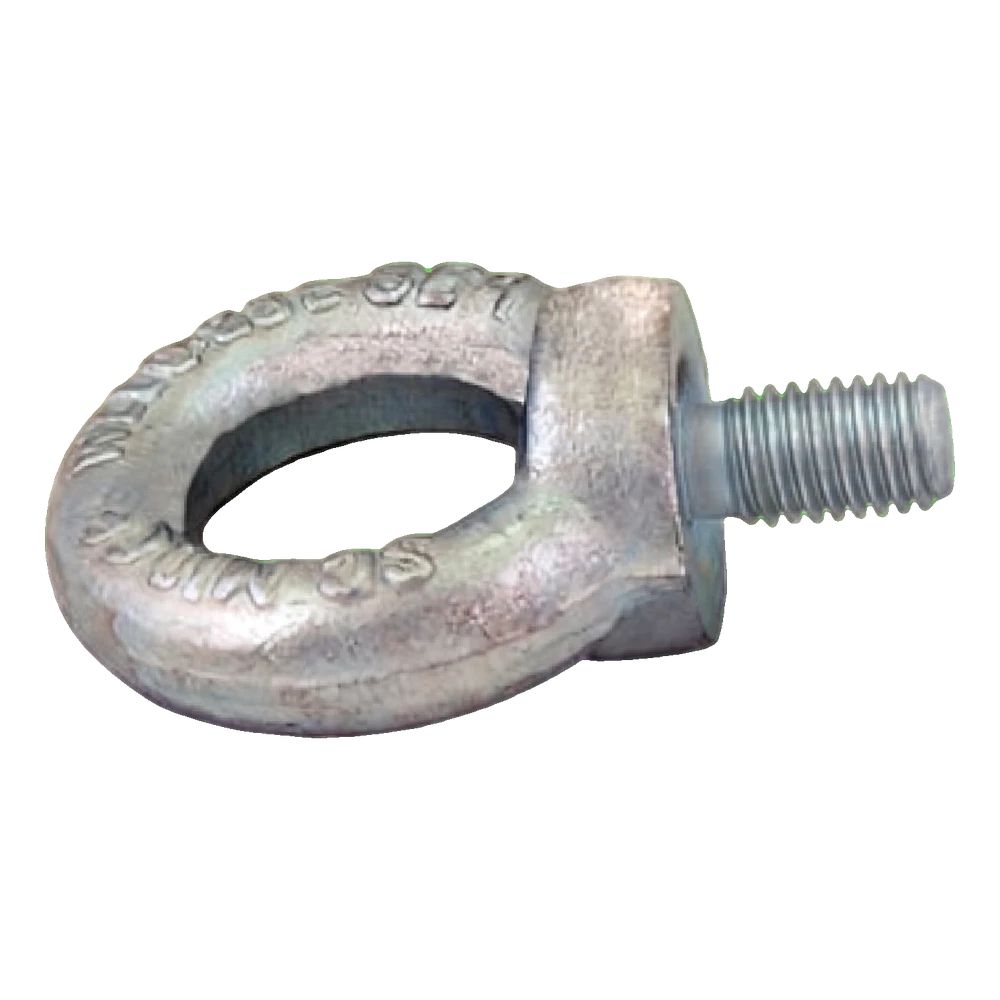

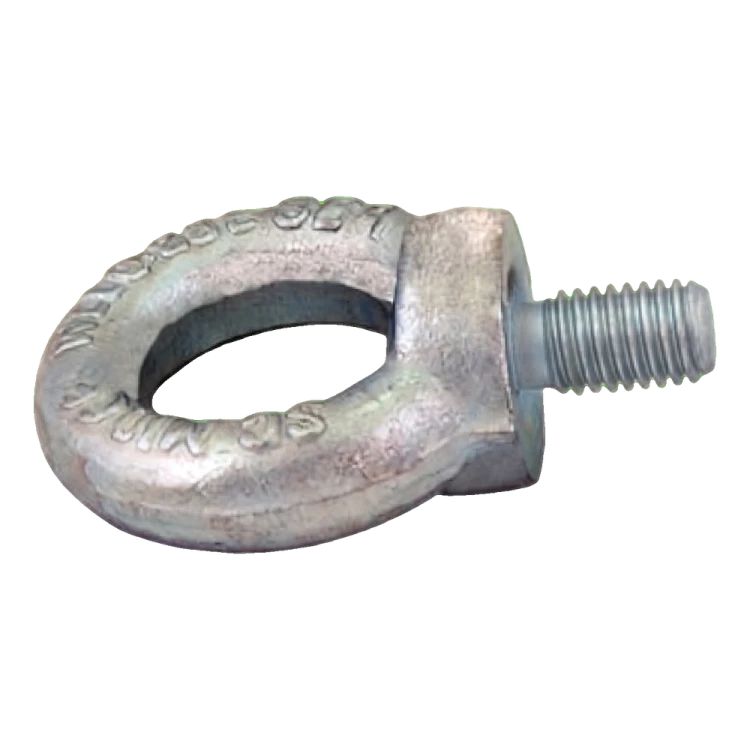

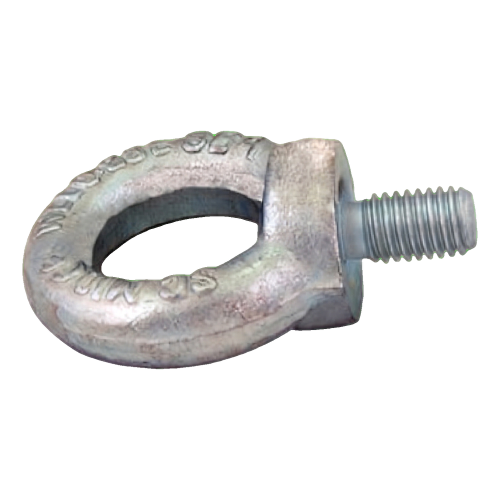

Śruba z uchem ocynkowana M14 DIN 580 – stal C15

Śruba z uchem do wykonania punktu zaczepienia w otworze gwintowanym; ucho z kołnierzem, stal C15 ocynkowana

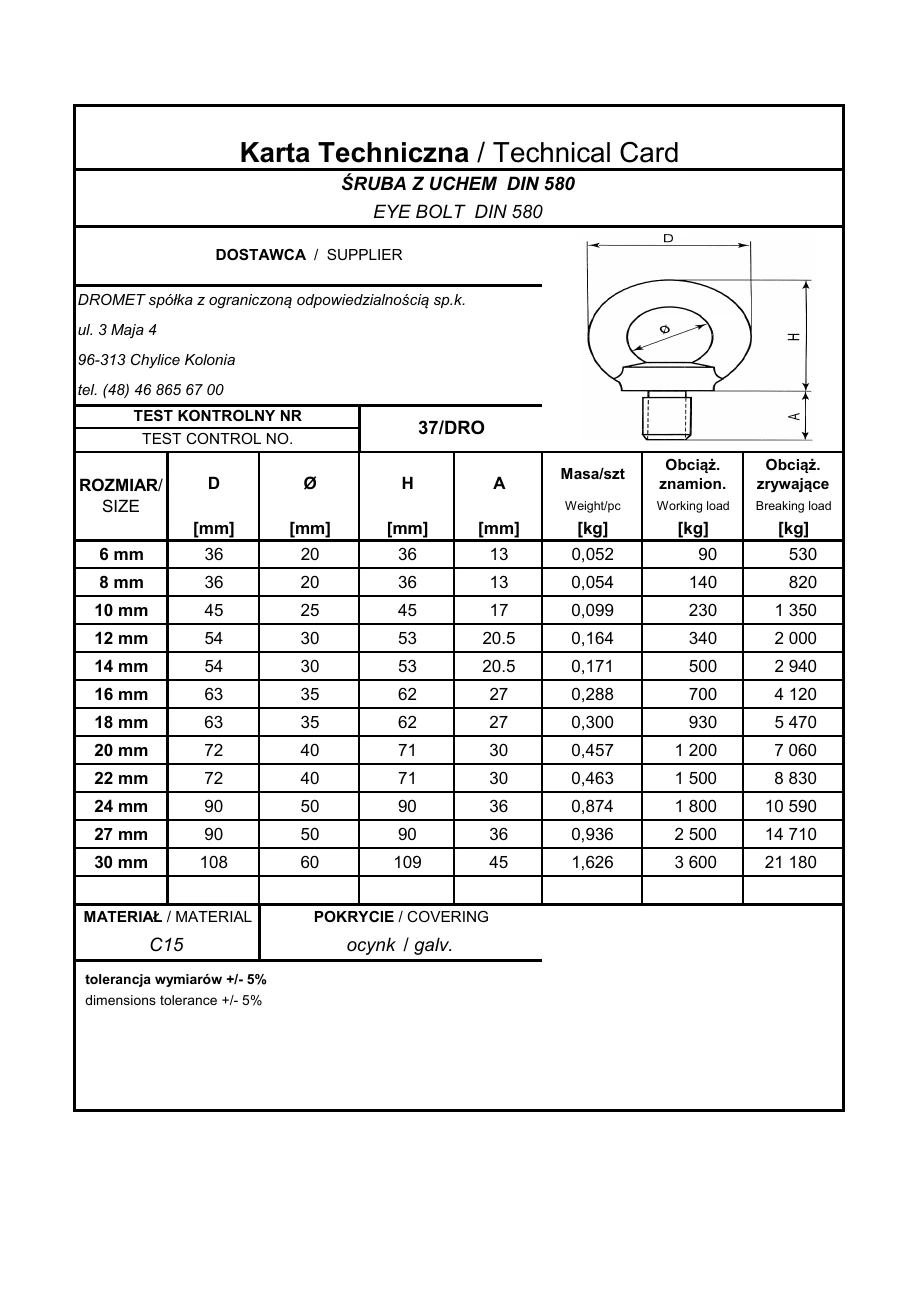

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Śruba z uchem służy do wykonania punktu zaczepienia dla lin, łańcuchów i osprzętu w otworze gwintowanym. Ma ucho z kołnierzem oraz gwint, który wkręca się w otwór. Produkt odpowiada normie DIN 580.

Gwint śruby to M14 — taki sam musi być gwint w otworze. Długość gwintu śruby A wynosi 20,5 mm; gwint w otworze musi mieć co najmniej taką długość. Średnica zewnętrzna ucha D wynosi 54 mm, a średnica wewnętrzna ucha Ø to 30 mm. Wysokość H wynosi 53 mm. Są to wartości nominalne według karty katalogowej producenta (tolerancja wymiarów ±5% wg karty). Wkręć śrubę do pełnego oparcia kołnierza o powierzchnię — kołnierz musi przylegać całą powierzchnią. Przed zaczepieniem liny lub łańcucha ustaw ucho w płaszczyźnie kierunku obciążenia.

Materiał: stal C15. Powłoka: ocynk. Powłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Obciążenie znamionowe 500 kg według karty katalogowej producenta dotyczy prawidłowo wkręconego elementu. Przy ciągnięciu pod kątem do osi dopuszczalne obciążenie jest mniejsze, a obciążenie robocze w konkretnym zastosowaniu określa projekt. Obciążenie zrywające wynosi 2940 kg i nie jest obciążeniem roboczym. Elementu nie stosuj do podnoszenia osób.

Wymiary wg karty

Materiał i wytrzymałość

Jednostka sprzedaży

Dobór i montaż

• ✓Sprawdź gwint w otworze: musi odpowiadać gwintowi śruby M14 i mieć długość co najmniej 20,5 mm.
• ✓Wkręć śrubę do pełnego oparcia kołnierza o powierzchnię – kołnierz musi przylegać całą powierzchnią.
• ✓Ustaw ucho w płaszczyźnie kierunku obciążenia przed zaczepieniem liny lub łańcucha.
