System zadaszeń szklanych M10 3-elementowy odciąg fi 10 mm szkło 8-17,52 mm AISI 304 satyna

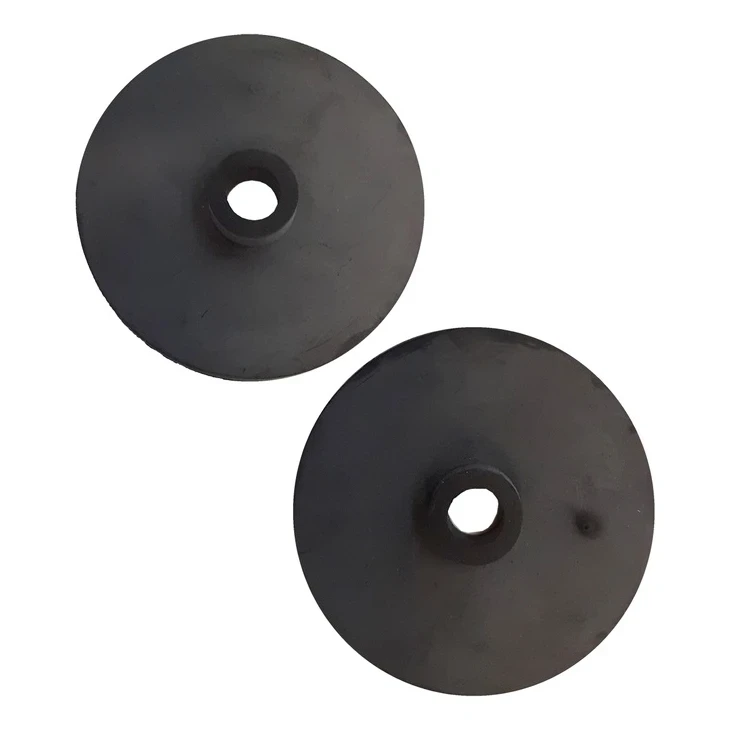

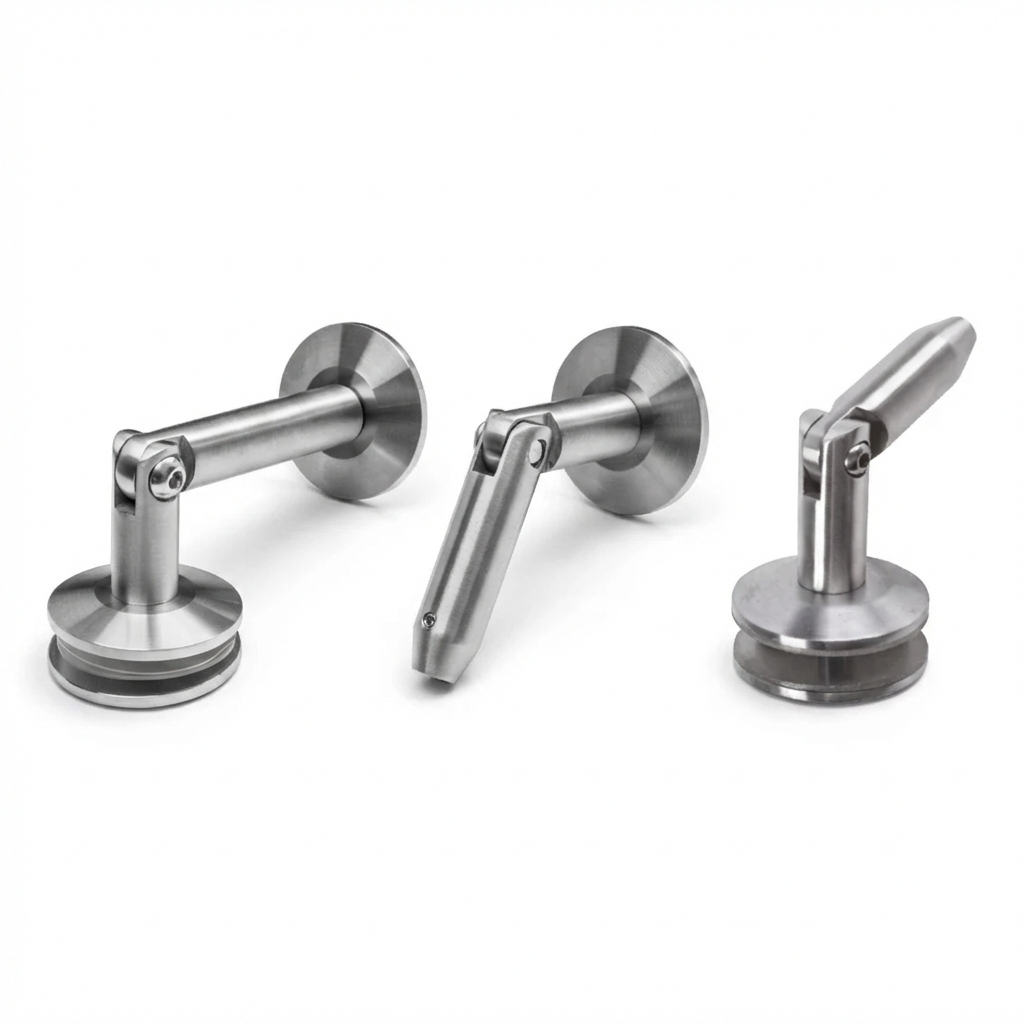

System składa się z trzech precyzyjnie wykonanych łączników ze stali nierdzewnej AISI 304 w wykończeniu satynowym, które zapewniają trwałość i estetyczny wygląd na lata. Każdy element posiada zamaskowany otwór montażowy, co nadaje całej konstrukcji elegancki, minimalistyczny charakter. Szkło nie styka się bezpośrednio z metalem – w zestawie znajdują się gumki dociskowe, które chronią taflę i jednocześnie stabilizują ją w odpowiedniej pozycji.

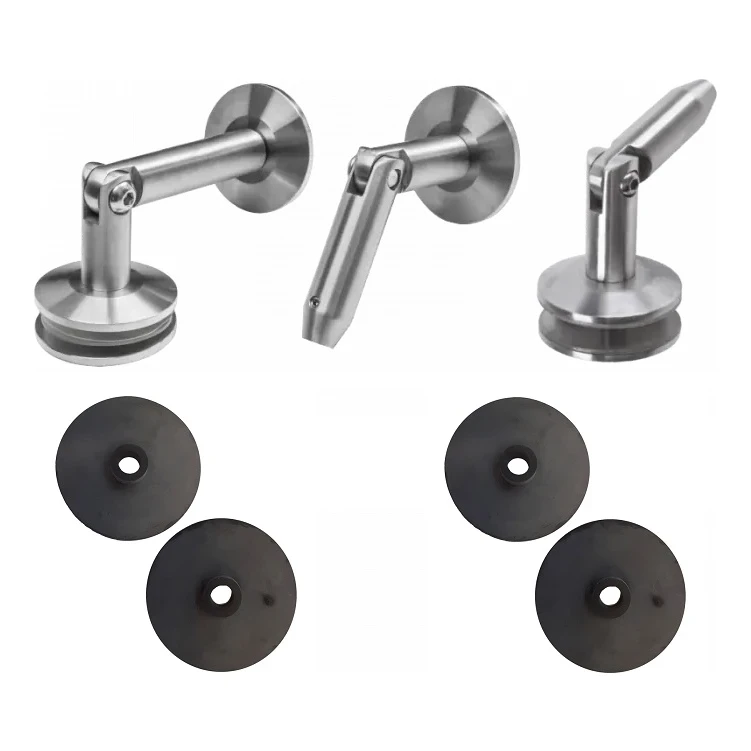

Zawartość zestawu

• Łącznik ściana–szkło z kompletem gumek dociskowych
• Łącznik szkło–odciąg z kompletem gumek dociskowych
• Łącznik odciąg–ściana

Zestaw nie zawiera tafli szkła ani odciągów – należy je dobrać osobno. Odciągi z gwintem M10 dostępne są w trzech długościach: 1 m, 1,2 m oraz 1,5 m i wykonane są ze stali nierdzewnej.

Zasada montażu

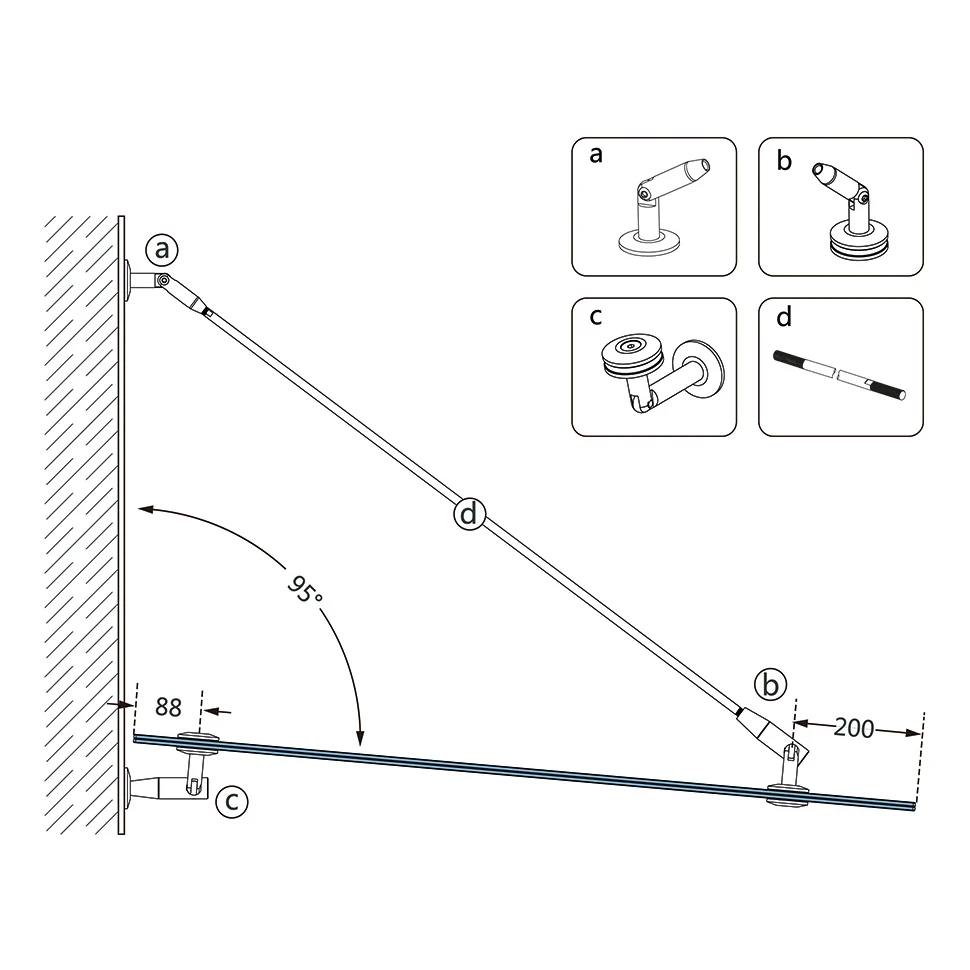

Odciąg mocowany jest w elewacji budynku za pomocą łącznika odciąg–ściana (element a), a następnie naciągany do uzyskania optymalnej pozycji daszku. Łącznik ściana–szkło (element c) utrzymuje dolną krawędź tafli w odległości 88 mm od elewacji, natomiast łącznik szkło–odciąg (element b) przenosi obciążenia na pręt odciągowy. Zakres regulacji kąta odciągu wynosi do 95°, co pozwala na dopasowanie systemu do różnych warunków montażowych.

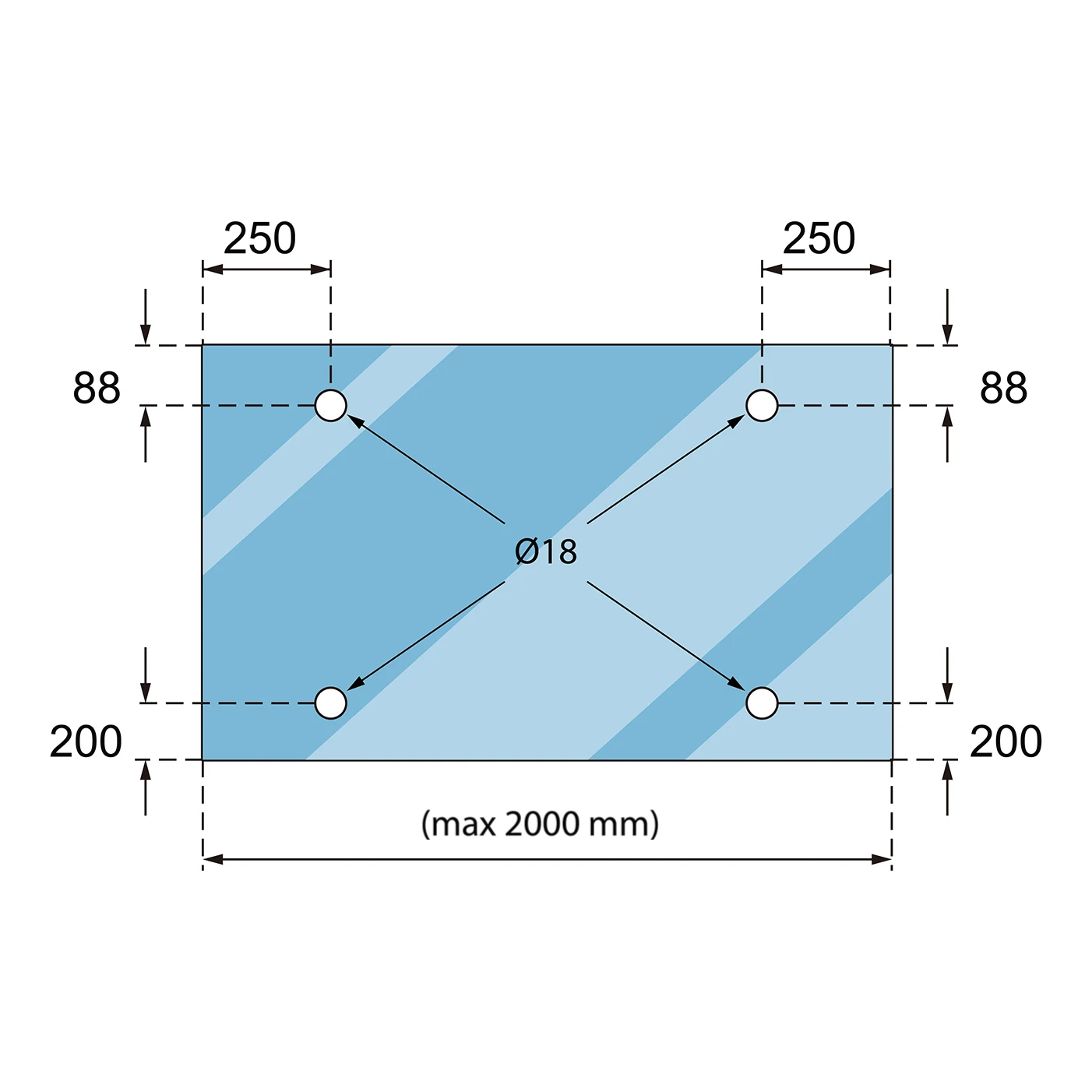

Rozmieszczenie punktów mocowania w szkle

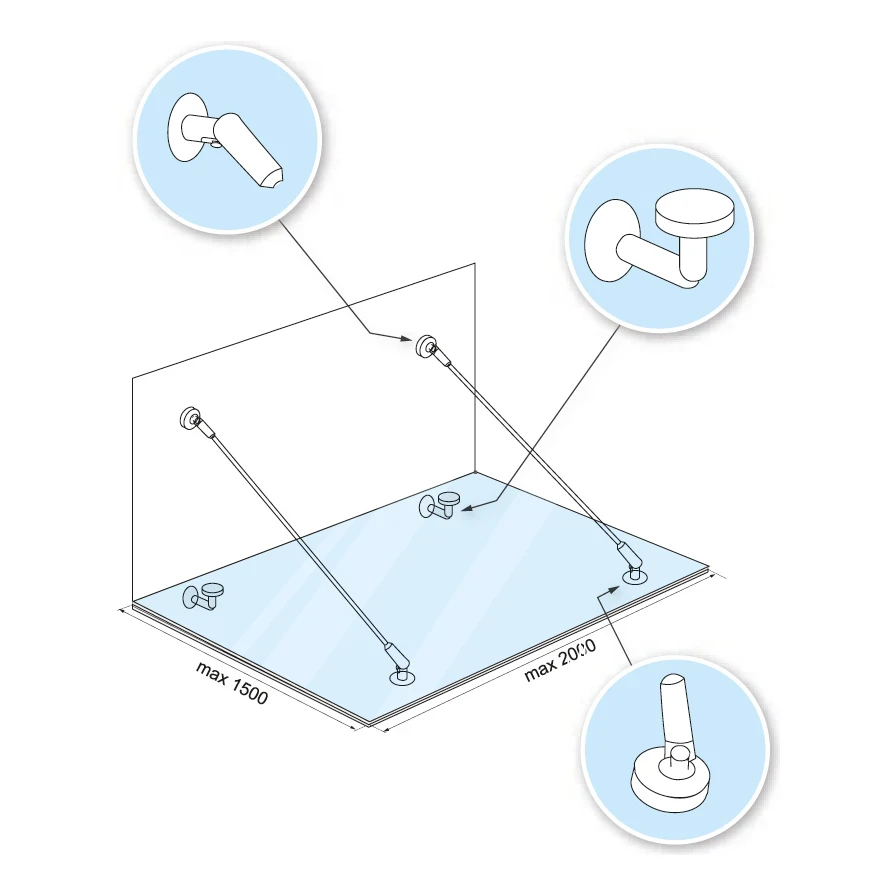

• Maksymalna szerokość szkła: 2000 mm
• Maksymalna głębokość daszku: 1500 mm
• Otwory górne (łączniki ściana–szkło): 88 mm od górnej krawędzi, 250 mm od bocznych krawędzi
• Otwory dolne (łączniki szkło–odciąg): 200 mm od dolnej krawędzi, 250 mm od bocznych krawędzi
• Średnica otworów w szkle: Ø18 mm

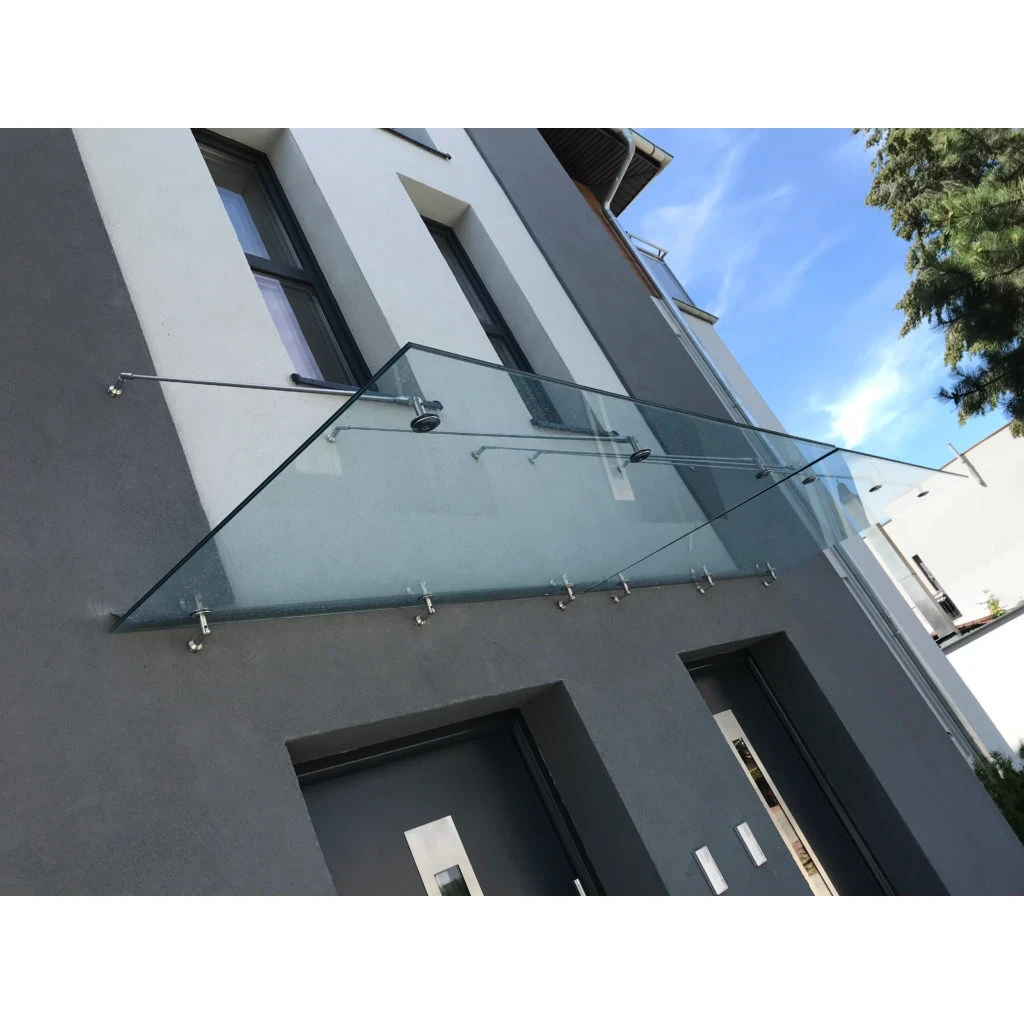

Uniwersalność zastosowania to kluczowa cecha tego systemu. W przypadku budynków z grubą warstwą ocieplenia możliwe jest zastosowanie dodatkowej płytki montażowej, która pozwala na pewne zakotwienie łączników w murze nośnym. Dzięki temu zestaw sprawdza się zarówno w nowobudowanych obiektach, jak i przy modernizacjach starszych elewacji. Zadaszenia szklane chronią strefę wejściową przed opadami atmosferycznymi, a jednocześnie nadają budynkowi nowoczesny, lekki charakter wizualny.

Specyfikacja techniczna

• Gwint odciągu: M10
• Grubość szkła: 8–17,52 mm
• Śruby mocujące do ściany i szyby: M9
• Materiał: stal nierdzewna AISI 304
• Wykończenie: satyna
• Długość łącznika: 130 mm
• Waga zestawu: 1,64 kg
