System zadaszeń szklanych M12. 3-elementowy, dla odciągu fi 12mm, szkło 8-17,52mm (aisi304, uniwersalny, satyna)

Przejdź do sekcji Opinie

System zadaszeń szklanych M12 | Stal AISI 304 | Satyna. 3-elementowy zestaw łączników do montażu daszków szklanych o grubości 8–17,52 mm, gwint odciągu M12, waga 1,6 kg.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 239,11 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie (duże ilości)
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] daszki-szklane #127

  • Materiał AISI 304
  • Wykończenie Satyna
  • Grubość szkła [mm] 8-17,52

Opis

System zadaszeń szklanych 3-elementowy M12 – stal AISI 304, satyna

3-elementowy system montażu zadaszeń szklanych przeznaczony do profesjonalnej instalacji daszków ze szkła o grubości od 8 do 17,52 mm. Komplet łączników ze stali nierdzewnej AISI 304 w wykończeniu satynowym zapewnia trwałe, estetyczne i bezpieczne mocowanie szklanych daszków w budynkach mieszkalnych oraz obiektach użyteczności publicznej.

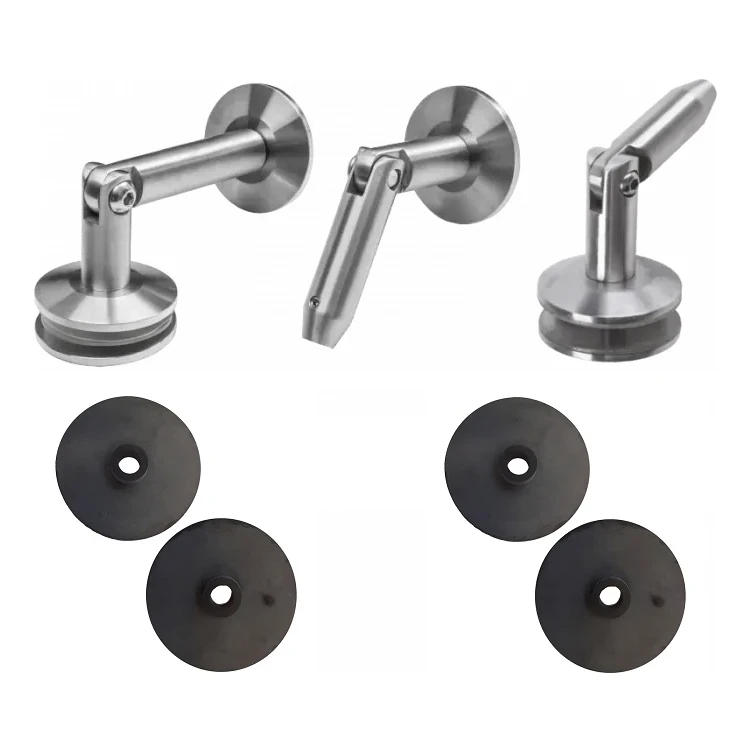

System zadaszeń szklanych 3-elementowy M12 – elementy zestawu: łączniki ze stali nierdzewnej oraz gumki dociskowe
System zadaszeń szklanych 3-elementowy M12 – elementy zestawu: łączniki ze stali nierdzewnej oraz gumki dociskowe

Zestaw składa się z trzech precyzyjnie wykonanych łączników, które tworzą kompletny system mocowania daszka szklanego z odciągiem. Szkło nie przylega bezpośrednio do uchwytów — gumki dociskowe dołączone do zestawu chronią tafle i jednocześnie stabilizują szybę we właściwej pozycji. Uniwersalna konstrukcja umożliwia montaż w różnych typach budynków, a w przypadku grubszej warstwy izolacji na elewacji można zastosować dodatkową płytkę montażową, co czyni system wyjątkowo elastycznym.

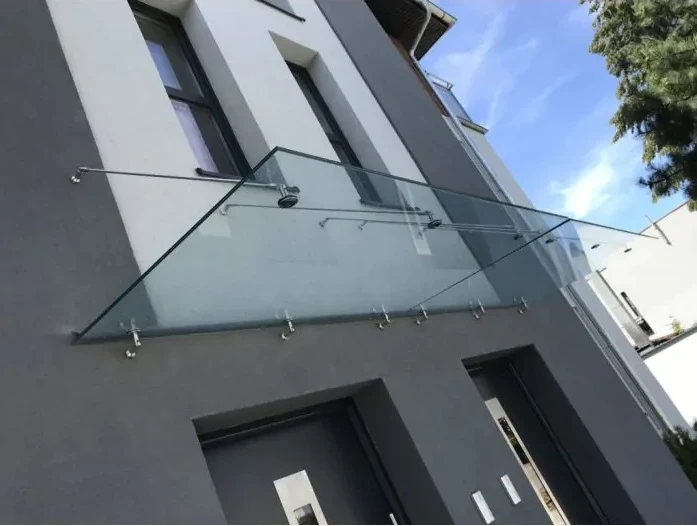

Zadaszenie szklane zamontowane na elewacji budynku z wykorzystaniem systemu łączników stalowych i odciągów
Zadaszenie szklane zamontowane na elewacji budynku z wykorzystaniem systemu łączników stalowych i odciągów

Zadaszenia szklane pełnią podwójną funkcję — chronią przed opadami atmosferycznymi i nadają lekkości architektonicznej elewacji. System z odciągami zapewnia sztywność konstrukcji przy zachowaniu minimalistycznego wyglądu, idealnego do nowoczesnych budynków.

Zawartość zestawu

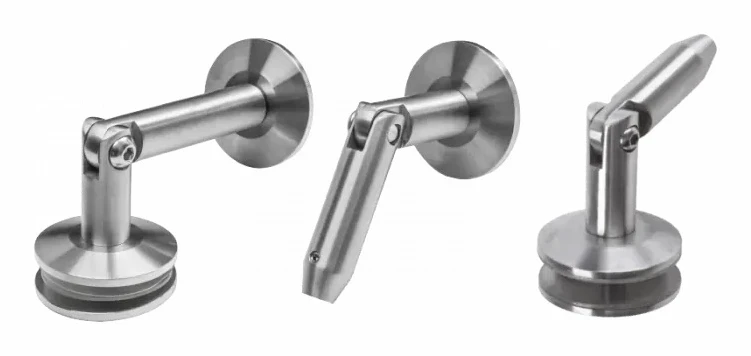

Trzy łączniki ze stali nierdzewnej AISI 304 wchodzące w skład systemu zadaszeń szklanych
Trzy łączniki ze stali nierdzewnej AISI 304 wchodzące w skład systemu zadaszeń szklanych
  • Łącznik ściana–szkło z kompletem gumek dociskowych
  • Łącznik szkło–odciąg M12 z kompletem gumek dociskowych
  • Łącznik odciąg M12–ściana

Zestaw nie zawiera: tafli szkła, odciągów ani innych elementów niewymienionych powyżej. Odciąg z gwintem M12 (pręt ze stali nierdzewnej) należy dobrać oddzielnie — dostępne długości to 1 m, 1,2 m oraz 1,5 m. Odciąg mocuje się w elewacji, a następnie naciąga do uzyskania optymalnej pozycji szklanego daszka, zapewniając jego stabilność.

Specyfikacja techniczna

Schemat boczny montażu zadaszenia szklanego z oznaczeniem kąta 95° i wymiarów rozmieszczenia łączników
Schemat boczny montażu zadaszenia szklanego z oznaczeniem kąta 95° i wymiarów rozmieszczenia łączników
  • Materiał: stal nierdzewna AISI 304
  • Wykończenie powierzchni: satyna
  • Gwint odciągu: M12
  • Gwint śrub mocujących do ściany i szyby: M10
  • Grubość szkła: 8–17,52 mm
  • Długość (L): 130 mm
  • Waga zestawu: 1,6 kg
  • Średnica otworów w szkle: Ø18 mm
  • Kąt montażu odciągu: 95°
  • EAN: 5901289674263

Wymiarowanie i schemat montażu

Prawidłowe rozmieszczenie otworów w tafli szkła jest kluczowe dla stabilności i bezpieczeństwa konstrukcji. Poniższe schematy przedstawiają zalecany układ punktów mocowania oraz maksymalne dopuszczalne wymiary szkła.

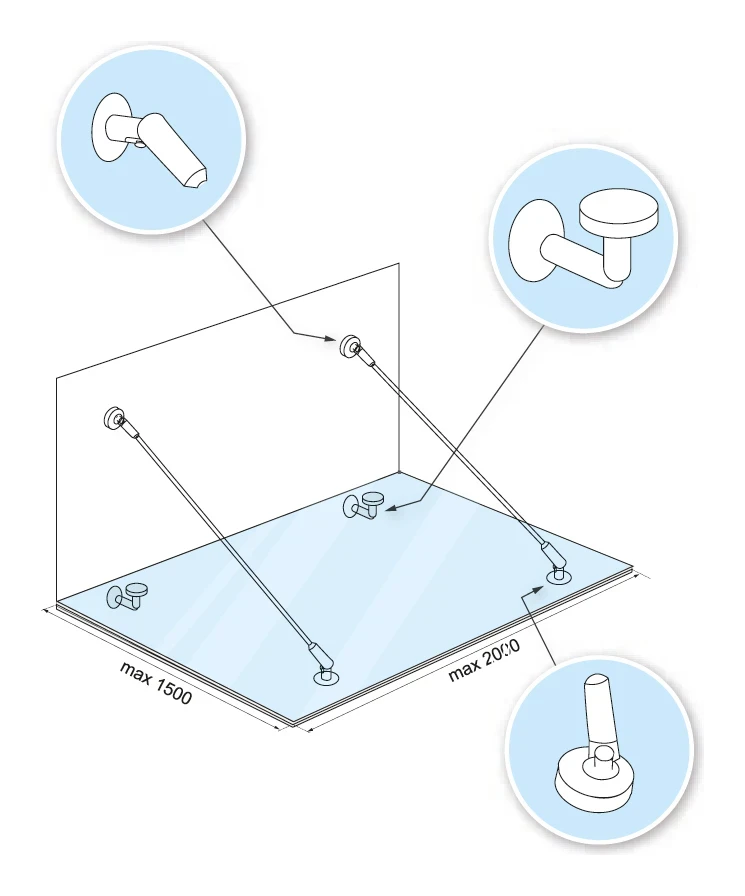

Schemat 3D montażu zadaszenia szklanego z widocznymi trzema typami łączników i wymiarami max 1500 × 2000 mm
Schemat 3D montażu zadaszenia szklanego z widocznymi trzema typami łączników i wymiarami max 1500 × 2000 mm

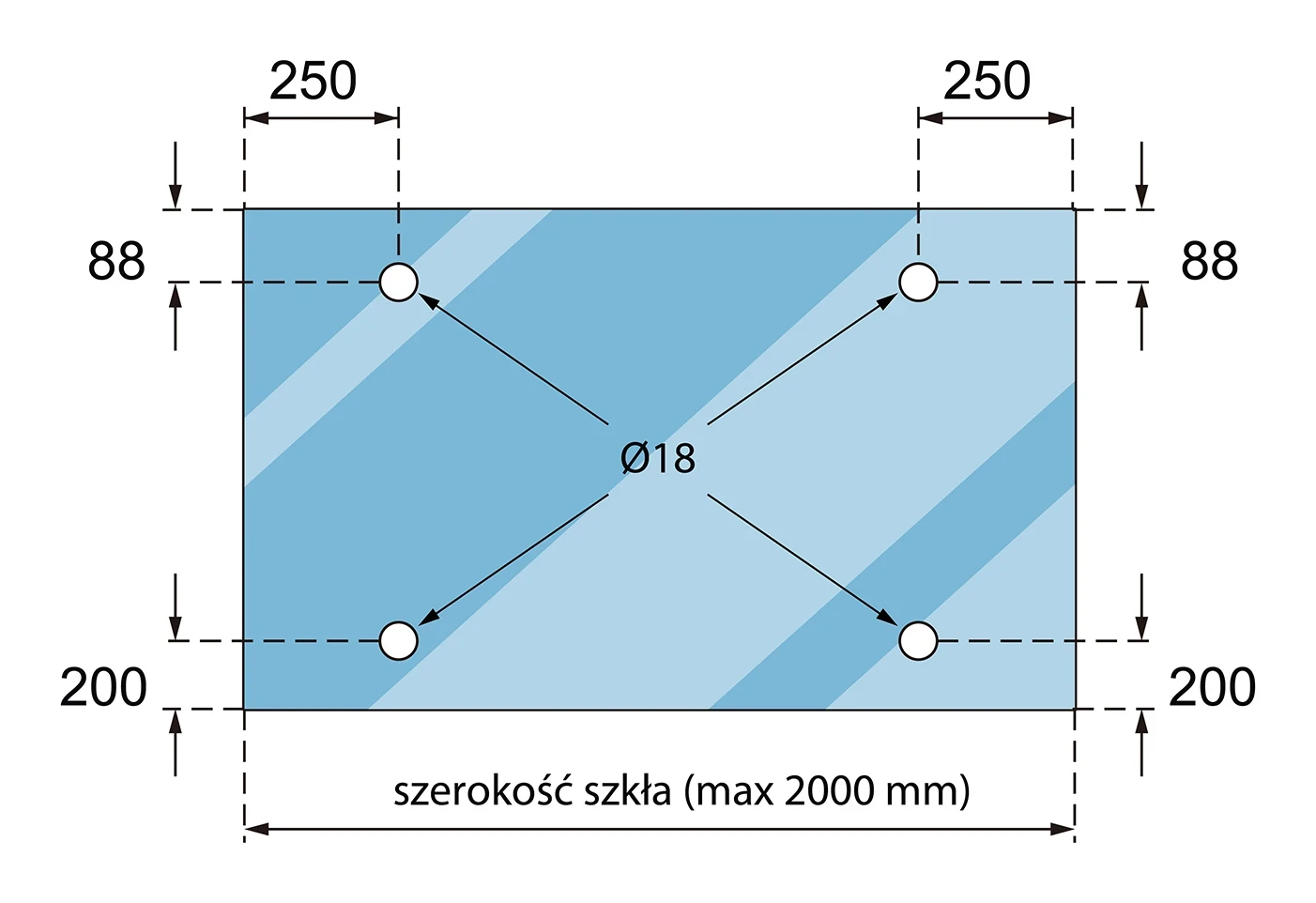

Rysunek techniczny rozmieszczenia otworów w szkle – odległości 250 mm od krawędzi bocznych, 88 mm od góry, 200 mm od dołu, Ø18 mm
Rysunek techniczny rozmieszczenia otworów w szkle – odległości 250 mm od krawędzi bocznych, 88 mm od góry, 200 mm od dołu, Ø18 mm

Zalecane wymiary rozmieszczenia otworów w szkle:

  • Maksymalna szerokość szkła: 2000 mm
  • Maksymalna głębokość (wysięg) szkła: 1500 mm
  • Odległość otworów od krawędzi bocznych: 250 mm
  • Odległość otworów górnych od krawędzi górnej: 88 mm
  • Odległość otworów dolnych od krawędzi dolnej: 200 mm
  • Średnica otworów: Ø18 mm

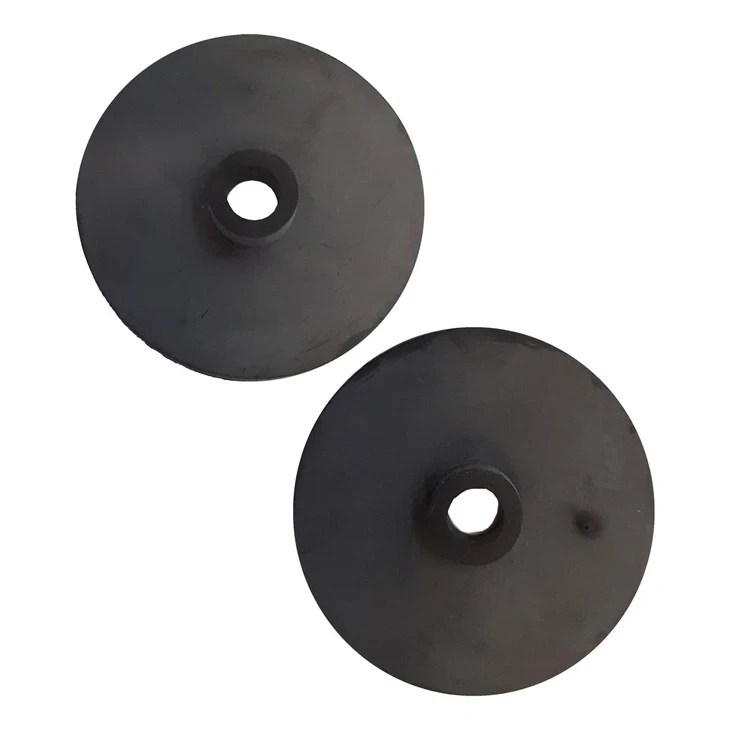

Gumki dociskowe EPDM dołączone do zestawu, chroniące szkło przed bezpośrednim kontaktem ze stalowymi łącznikami
Gumki dociskowe EPDM dołączone do zestawu, chroniące szkło przed bezpośrednim kontaktem ze stalowymi łącznikami

Gumki dociskowe zabezpieczają tafle szkła przed bezpośrednim kontaktem z metalowymi elementami łączników, eliminując ryzyko pęknięć i zapewniając stabilne utrzymanie szyby. Komplet gumek jest dołączony do każdego łącznika stykającego się ze szkłem.

Ze względu na wysoki poziom trudności montażu zadaszeń szklanych zaleca się powierzenie prac instalacyjnych wykwalifikowanej ekipie montażowej, dysponującej doświadczeniem w pracy ze szkłem hartowanym i systemami odciągowymi.
