Szekla omega ocynkowana 12 t – sworzeń Ø35 mm, EN 13889

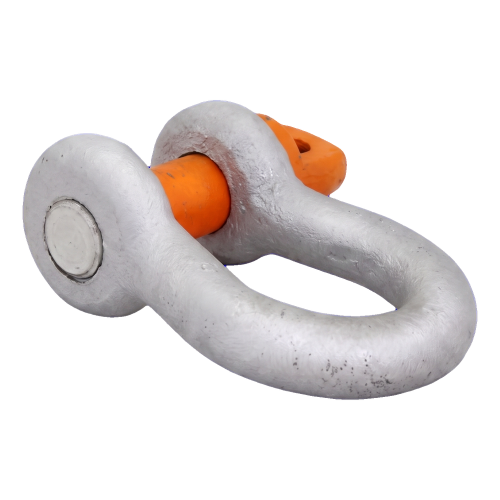

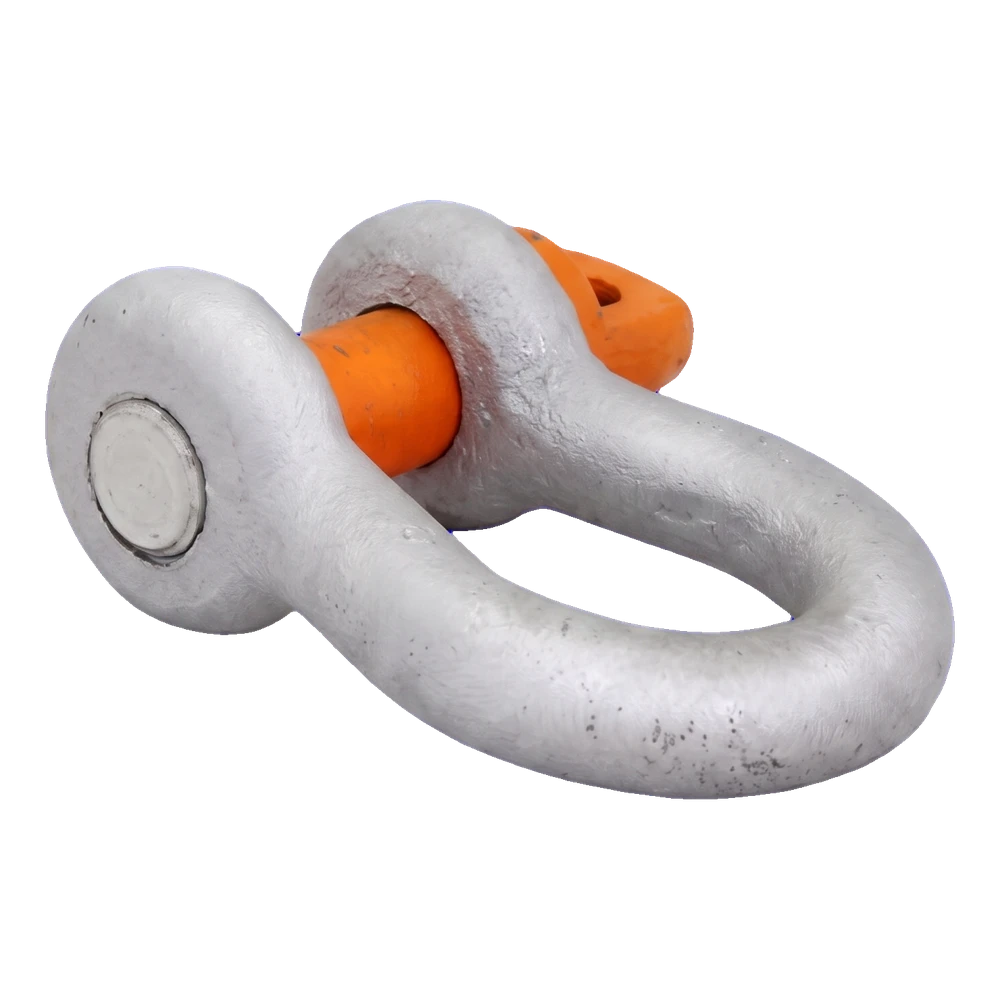

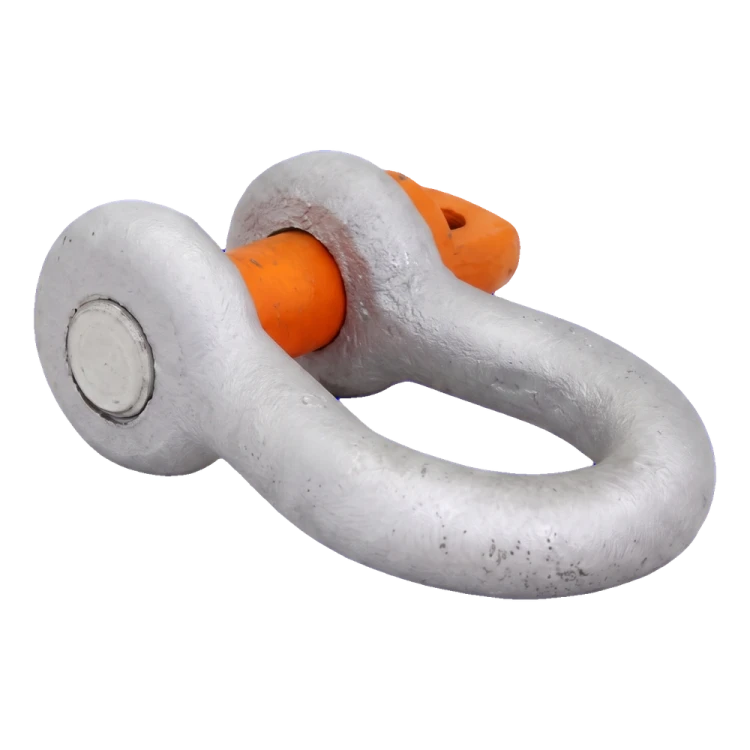

Kuta szekla z kabłąkiem okrągłym (omega) i wkręcanym sworzniem – do łączenia zawiesi, lin i łańcuchów; korpus ocynkowany

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Kuta szekla omega służy do łączenia zawiesi, lin i łańcuchów. Posiada okrągły kabłąk i wkręcany sworzeń. Kabłąk mieści kilka elementów naraz.

Rozmiar w calach to 1 1/4". Średnica pręta kabłąka wynosi 34 mm, a średnica sworznia 35 mm. Wymiary wewnętrzne to: rozstaw wewnętrzny 50 mm, wysokość wewnętrzna 115 mm i promień wewnętrzny kabłąka 40 mm. Wysokość ucha wynosi 76 mm, a wysokość całkowita 205 mm. Są to wartości nominalne według tabeli wymiarów dostawcy. Nie przekraczaj obciążenia roboczego 12 t — dotyczy ono obciążenia wzdłuż osi szekli. Przy kilku zawiesiach w kabłąku uwzględnij kąt rozwarcia. Sworzeń wkręć do oporu, a przy połączeniu na stałe zabezpiecz go przed odkręceniem, np. drutem przez oczko łba sworznia.

Materiał: stal stopowa kuta matrycowo, hartowana i odpuszczona. Wykończenie: korpus ocynkowany, sworzeń malowany. Powłoka cynkowa chroni stal przed korozją w typowych warunkach; przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Obciążenie zrywające 48 t nie jest obciążeniem roboczym; współczynnik bezpieczeństwa wynosi 4:1. Norma: EN 13889 (obciążenia, współczynnik i norma według danych dostawcy). Przed każdym użyciem sprawdź szeklę i sworzeń — nie używaj elementów odkształconych, pękniętych lub z uszkodzonym gwintem. Do podnoszenia ładunków stosuj zgodnie z przepisami i dokumentacją osprzętu.

Wymiary wg tabeli

Materiał i wytrzymałość

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz szeklę do obciążenia – nie przekraczaj obciążenia roboczego 12 t.
• ✓Przy kilku zawiesiach w kabłąku uwzględnij kąt rozwarcia – obciążenie robocze dotyczy obciążenia wzdłuż osi szekli.
• ✓Sworzeń wkręć do oporu; przy połączeniu na stałe zabezpiecz go przed odkręceniem (np. drutem przez oczko łba sworznia).
