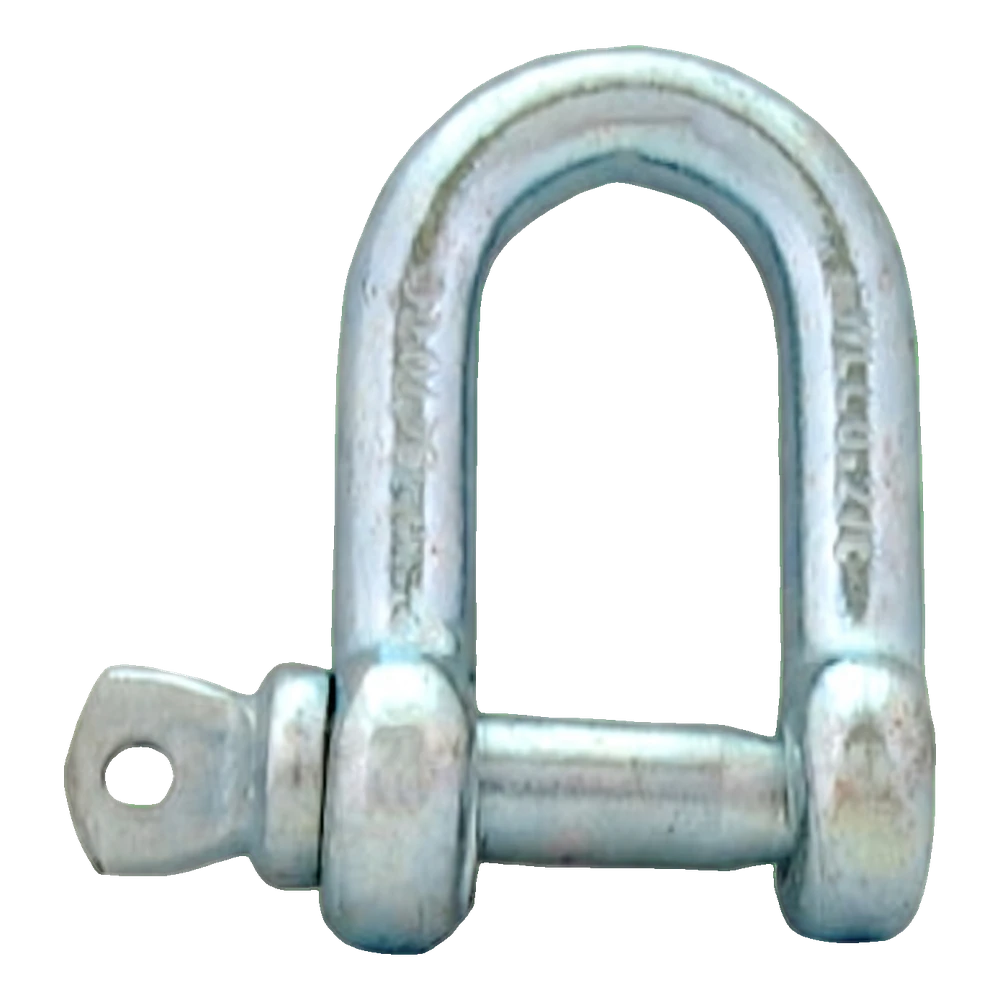

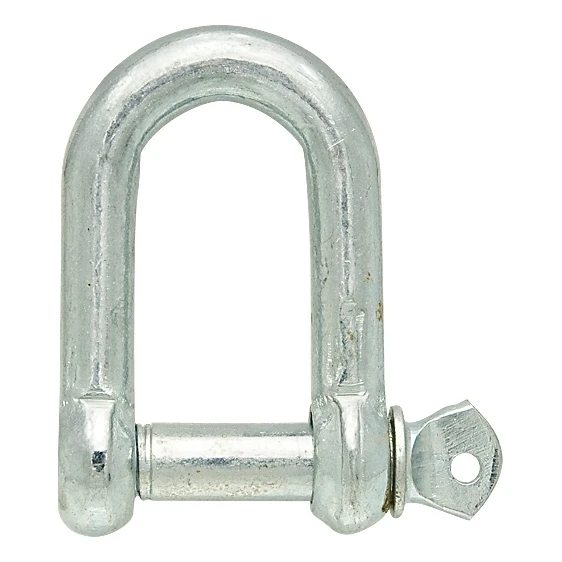

Szekla prosta ocynkowana 25 mm – sworzeń gwintowany M25

Szekla prosta (podłużna) z wkręcanym sworzniem do łączenia lin, łańcuchów i zawiesi; stal ocynkowana

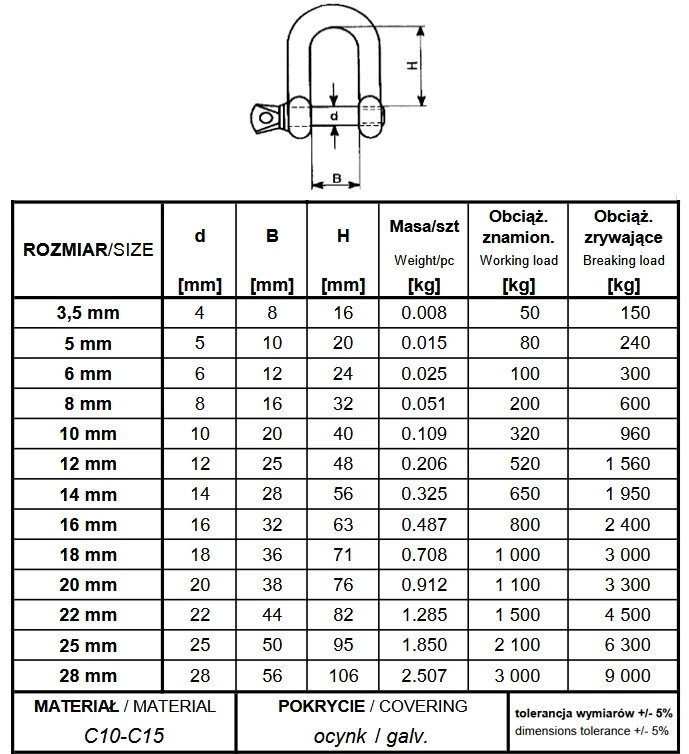

Otwórz rysunek wymiarowy w pełnym rozmiarze

O produkcie

Szekla prosta (podłużna) z wkręcanym sworzniem służy do łączenia lin, łańcuchów, zawiesi, linek z kauszą i uchwytów. Zapewnia połączenie rozbieralne.

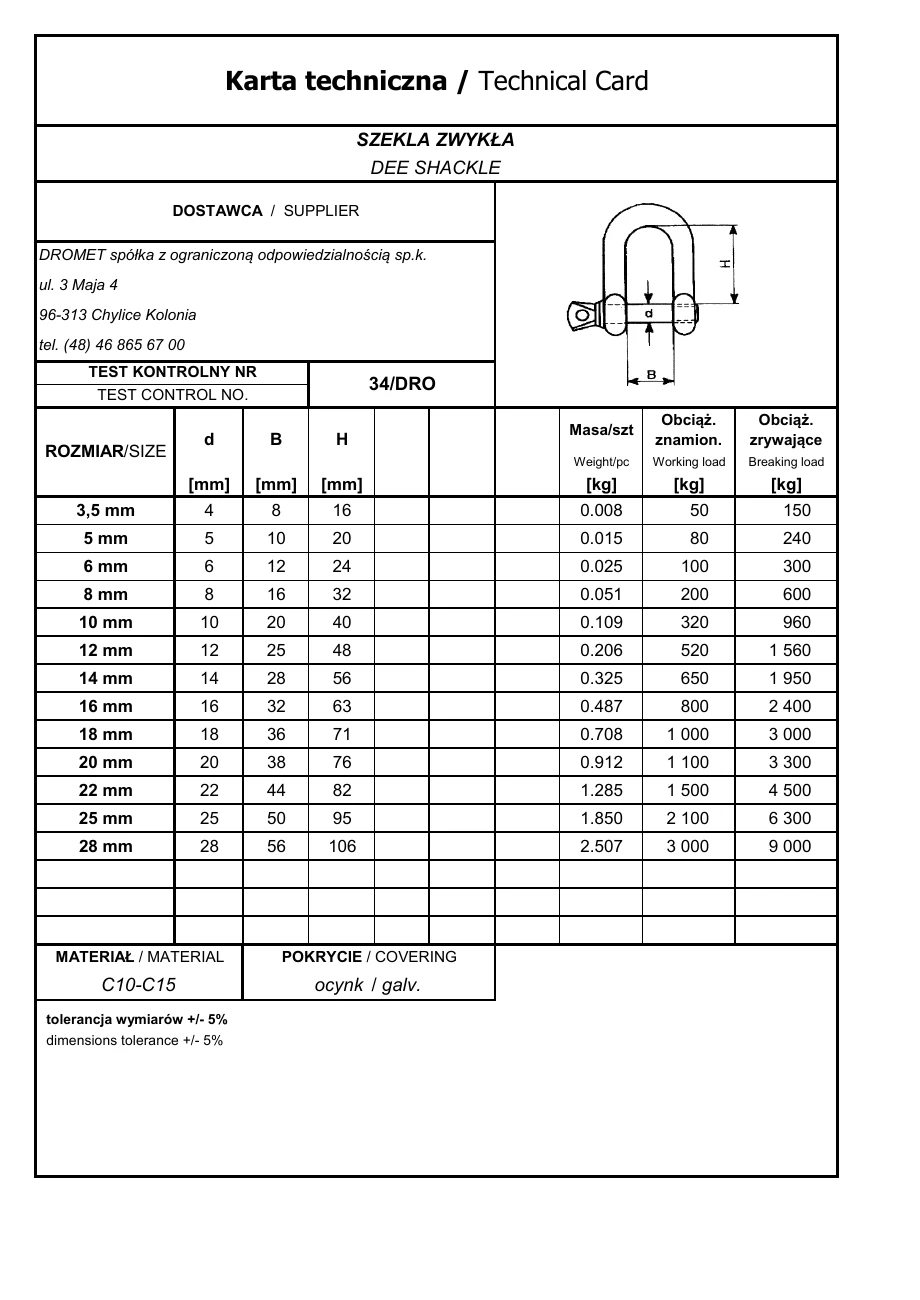

Średnica sworznia d wynosi 25 mm, a jego gwint to M25. Wymiar B oznacza szerokość wewnętrzną, a H – wysokość wewnętrzną szekli. Światło szekli ma więc 50 × 95 mm; sprawdź, czy łączone elementy się w nim mieszczą. Są to wartości nominalne według karty katalogowej producenta. Dobierz szeklę do obciążenia – nie przekraczaj obciążenia roboczego 2100 kg. Sworzeń wkręć do oporu, a przy połączeniu na stałe zabezpiecz go przed odkręceniem, na przykład drutem przez oczko łba sworznia.

Materiał: stal C10–C15. Powłoka: ocynk. Powłoka cynkowa chroni stal przed korozją w typowych warunkach. Przy kontakcie z solą, chemikaliami lub stałą wilgocią dobierz wykonanie do warunków ekspozycji. Obciążenie robocze dotyczy obciążenia wzdłuż osi szekli; obciążenie boczne zmniejsza nośność. Podane w karcie katalogowej producenta obciążenie zrywające 6300 kg nie jest obciążeniem roboczym. Szekla nie służy do podnoszenia ładunków nad ludźmi ani do asekuracji osób.

Wymiary wg karty

Materiał i wytrzymałość

Jednostka sprzedaży

Dobór i montaż

• ✓Dobierz szeklę do obciążenia – nie przekraczaj obciążenia roboczego 2100 kg.
• ✓Sprawdź, czy łączone elementy mieszczą się w świetle szekli B × H = 50 × 95 mm.
• ✓Sworzeń wkręć do oporu; przy połączeniu na stałe zabezpiecz go przed odkręceniem (np. drutem przez oczko łba sworznia).
