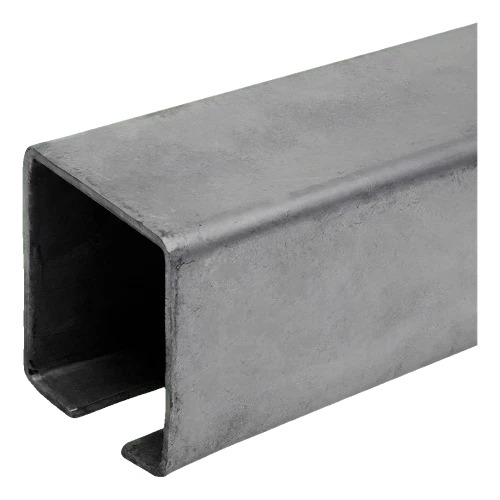

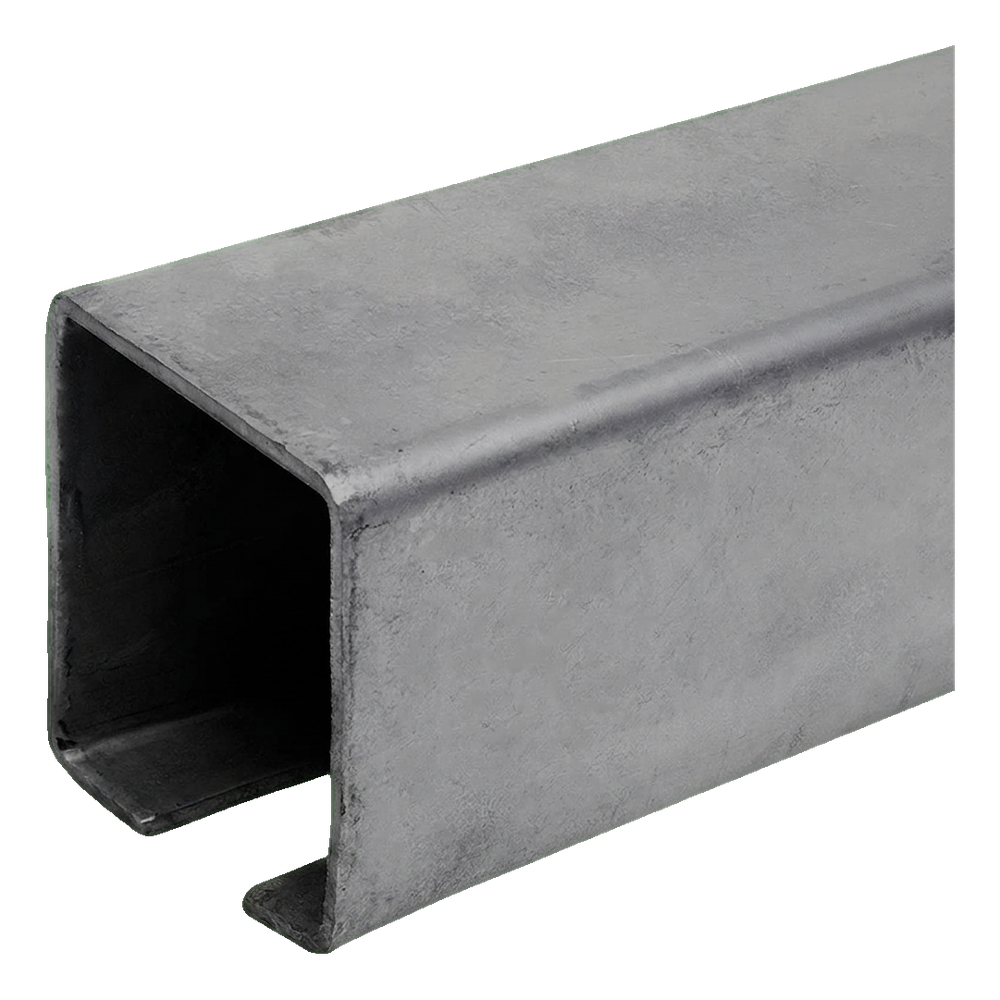

Szyna jezdna stalowa – ceownik do bram przesuwnych 60×60 mm, długość 6000 mm

Przejdź do sekcji Opinie

Szyna jezdna stalowa ceownik 60×60 mm do bram przesuwnych. Długość 6000 mm, grubość ścianki 3 mm, waga 26,1 kg. Stal nieocynkowana z dolną szczeliną prowadzącą 20,5 mm. Profil typu C dla wózków jezdnych.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 232,29 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] szyny-jezdne #115

  • Materiał Stal

Opis

Szyna jezdna do bramy przesuwnej · profil C 60 × 60 mm · 6 m

Profil C 60 × 60 mm ze ścianką 3 mm i szczeliną 20,5 mm, długość 6000 mm – nośny element skrzydła bramy przesuwnej samonośnej

60 × 60 mmprzekrój
3 mmścianka
6 mdługość
Rysunek wymiarowy szyny jezdnej: profil a × h = 60 × 60 mm, ścianka s = 3 mm, szczelina 20,5 mm, długość L = 6000 mm
Otwórz rysunek wymiarowy w pełnym rozmiarze
Rysunek poglądowy: przekrój profilu i widok z boku (przerwany). Wymiary wg rysunku producenta.

Szybka decyzja

ZastosowanieProfil nośny skrzydła bramy przesuwnej samonośnej – w profilu pracują wózki jezdne
DobórWózki, zakończenie profilu i rolkę najazdową dobierz do profilu 60 × 60 mm
WarunkiProfil bez powłoki antykorozyjnej – po docięciu i zespawaniu bramy zabezpiecz go (cynkowanie lub malowanie)

O produkcie

Szyna jezdna jest profilem nośnym skrzydła bramy przesuwnej samonośnej. Spawa się ją z konstrukcją skrzydła, a w jej wnętrzu pracują wózki jezdne zamocowane na fundamencie.

Przekrój ma zewnętrzne wymiary a × h równe 60 × 60 mm i ściankę s 3 mm. W dolnej ścianie jest szczelina 20,5 mm, przez którą przechodzą wsporniki wózków. Długość profilu L wynosi 6000 mm; wymiary pochodzą z rysunku producenta.

Profil jest ze stali bez powłoki, dlatego po wykonaniu skrzydła trzeba go zabezpieczyć przed korozją. Masa sztuki wynosi 26,1 kg.

Wymiary

Przekrój zewnętrzny a × h60 × 60 mm
Grubość ścianki s3 mm
Szerokość szczeliny20,5 mm
Długość L6000 mm
Wymiary wg rysunku producenta.

Materiał i powłoka

Materiałstal
Powłokabez powłoki

Jednostka sprzedaży

Jednostka sprzedaży1 szt.
Masa jednostki26,1 kg
Masa wg danych dostawcy (wartość orientacyjna).

Dobór i montaż

  • ✓Dobierz wózki jezdne do profilu 60 × 60 mm – profil i wózki muszą być z tego samego rozmiaru systemu.
  • ✓Profil dotnij i zespawaj z konstrukcją skrzydła szczeliną w dół; szczelina 20,5 mm prowadzi wózki.
  • ✓Po zespawaniu zabezpiecz stal przed korozją i zamknij końce profilu zakończeniem z rolką.

Ważne

Dopuszczalną masę i długość skrzydła określa zestaw wózków, nie sam profil. Sprawdź parametry wózków przed doborem profilu.
