Uchwyt do szkła 6–10,76 mm kwadratowy 90° pin 53x45x26 mm AISI 304 satyna

Przejdź do sekcji Opinie

Uchwyt do szkła 90° kwadratowy | AISI 304 satyna | 53×45×26 mm. Narożny uchwyt z pinem zabezpieczającym i mocowaniem 2×M6, kompatybilny ze szkłem 6–10,76 mm.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 31,13 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie (duże ilości)
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] uchwyty-do-szkla #124

  • Materiał AISI 304
  • Wykończenie Satyna
  • System montażowy Płaski
  • Grubość szkła [mm] 6-10,76

Opis

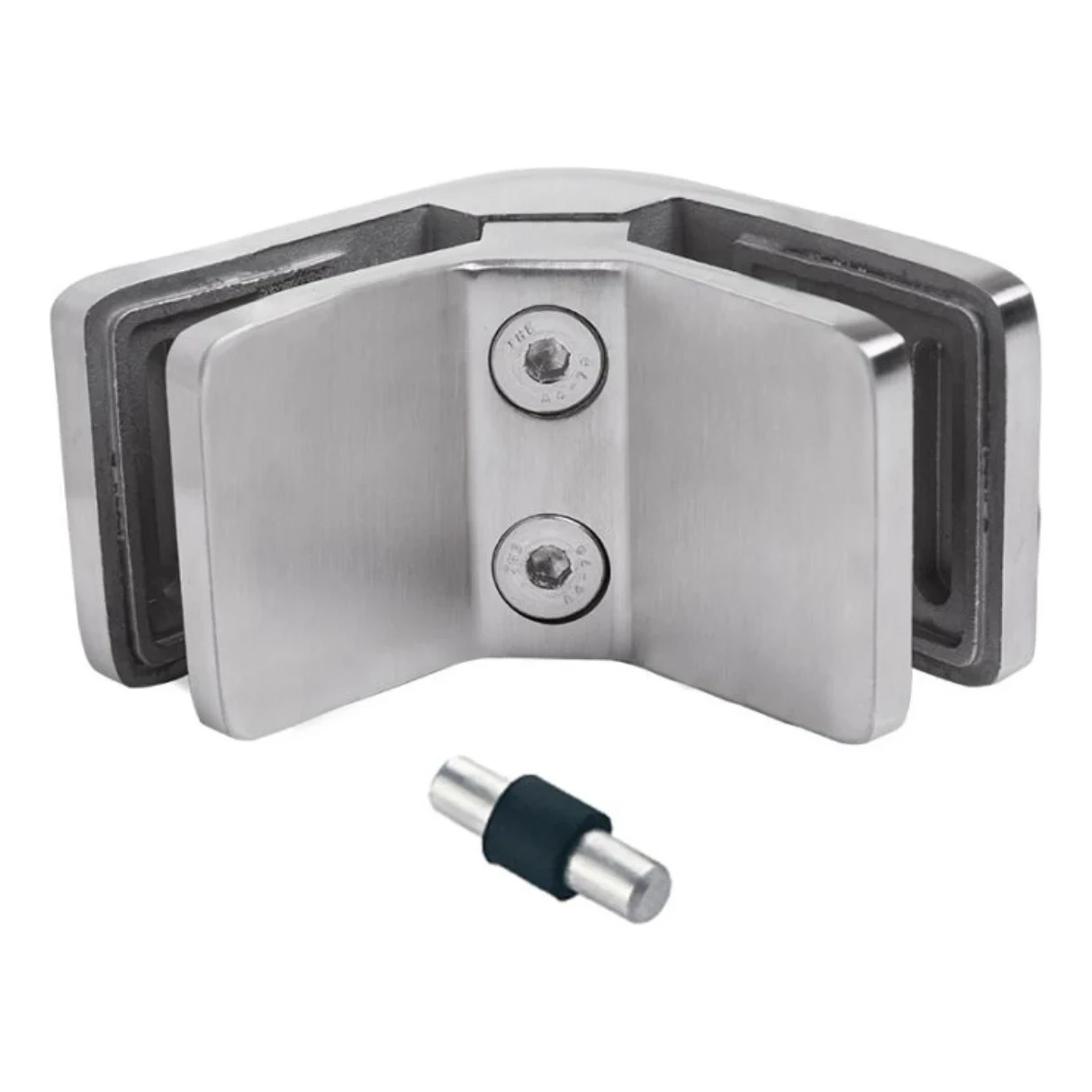

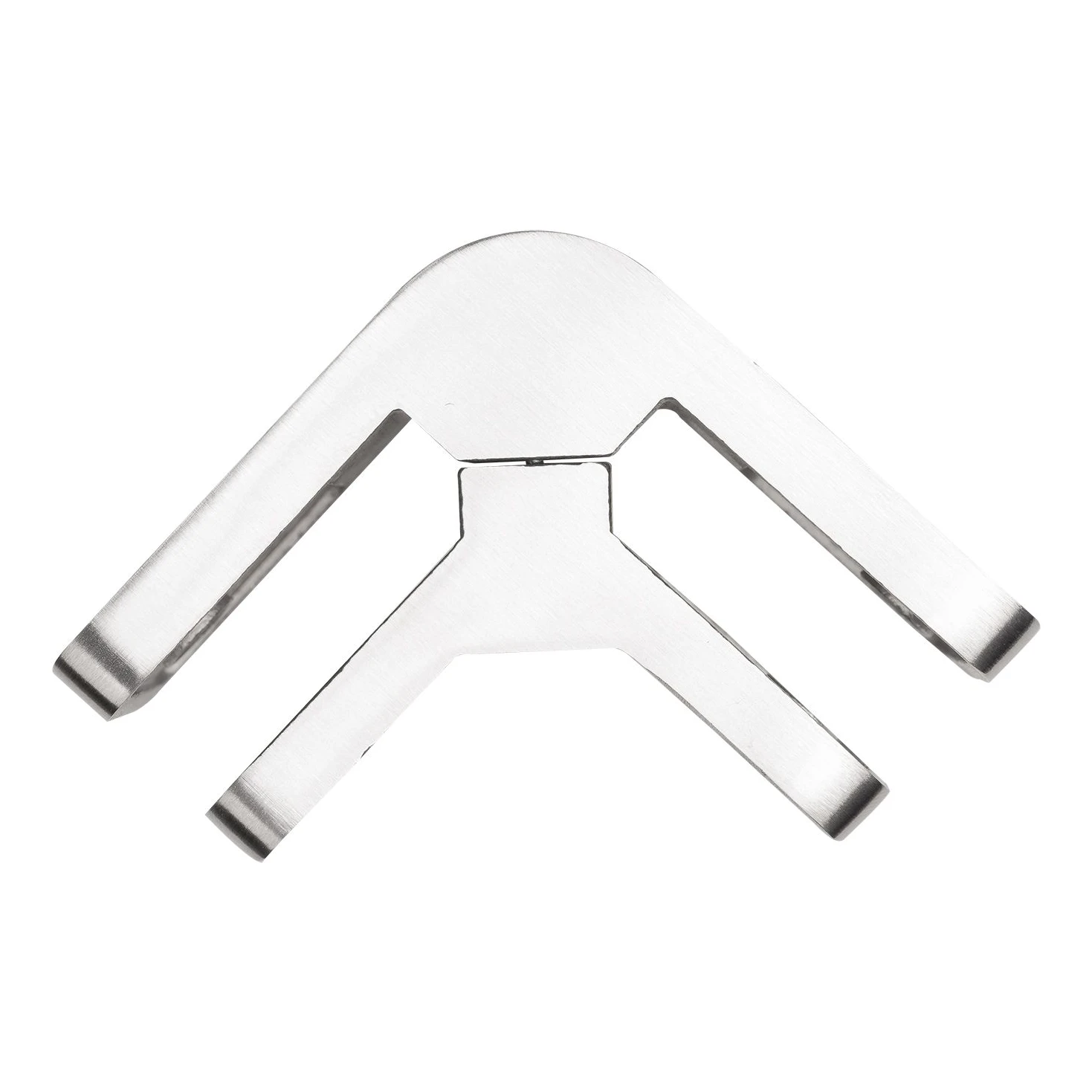

Uchwyt narożny do szkła 90° kwadratowy 53×45 mm – stal AISI 304, satyna

Uchwyt narożny do szkła 90° ze stali nierdzewnej AISI 304, wykończenie satynowe, z pinem zabezpieczającym
Uchwyt narożny do szkła 90° ze stali nierdzewnej AISI 304, wykończenie satynowe, z pinem zabezpieczającym

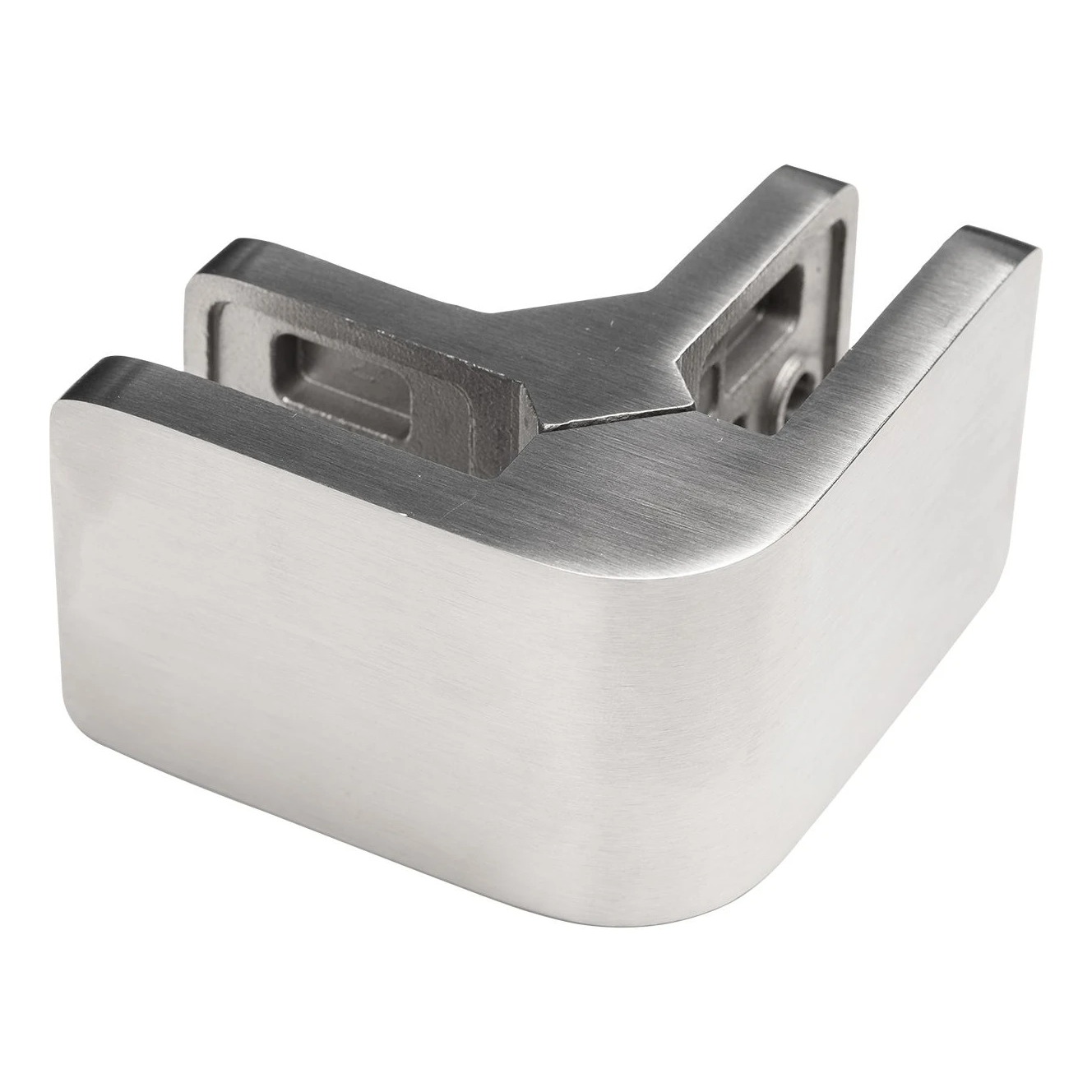

Narożny uchwyt do szkła 90° o wymiarach 53 × 45 × 26 mm to profesjonalne rozwiązanie do łączenia dwóch tafli szkła pod kątem prostym w balustradach i zabudowach szklanych. Wykonany ze stali nierdzewnej AISI 304 z satynowym wykończeniem, zapewnia wieloletnią odporność na korozję i estetyczny, nowoczesny wygląd. Uchwyt jest kompatybilny ze szkłem hartowanym oraz laminowanym o grubości od 6 do 10,76 mm, co obejmuje najczęściej stosowane konfiguracje w budownictwie.

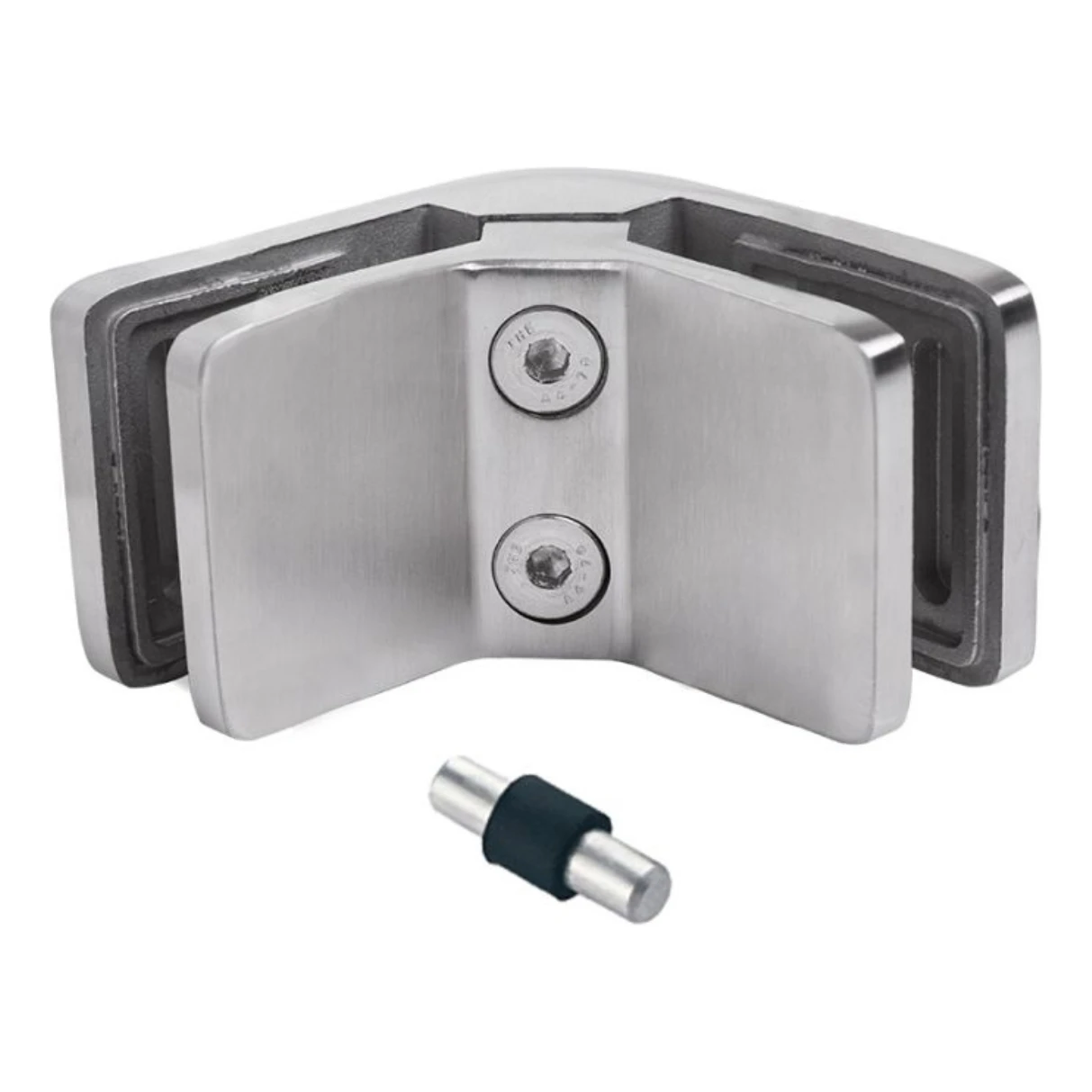

W zestawie z uchwytem dostarczany jest pin zabezpieczający z gumową osłoną, który stabilizuje położenie tafli szkła i zapobiega jej przypadkowemu wysunięciu. Konstrukcja uchwytu opiera się na dwóch połówkach ściskanych śrubami imbusowymi 2×M6, co umożliwia precyzyjną regulację docisku bez konieczności demontażu całego elementu.

Specyfikacja techniczna

  • Typ: uchwyt narożny 90° (szkło–szkło)
  • Wymiary zewnętrzne: 53 × 45 mm
  • Szerokość (głębokość): 26 mm
  • Materiał: stal nierdzewna AISI 304
  • Wykończenie: satyna
  • Grubość szkła: 6–10,76 mm (hartowane lub laminowane)
  • Mocowanie: 2 × M6 – śruby imbusowe
  • Pin zabezpieczający: w zestawie
  • Waga: 0,46 kg
  • EAN: 5903313207898

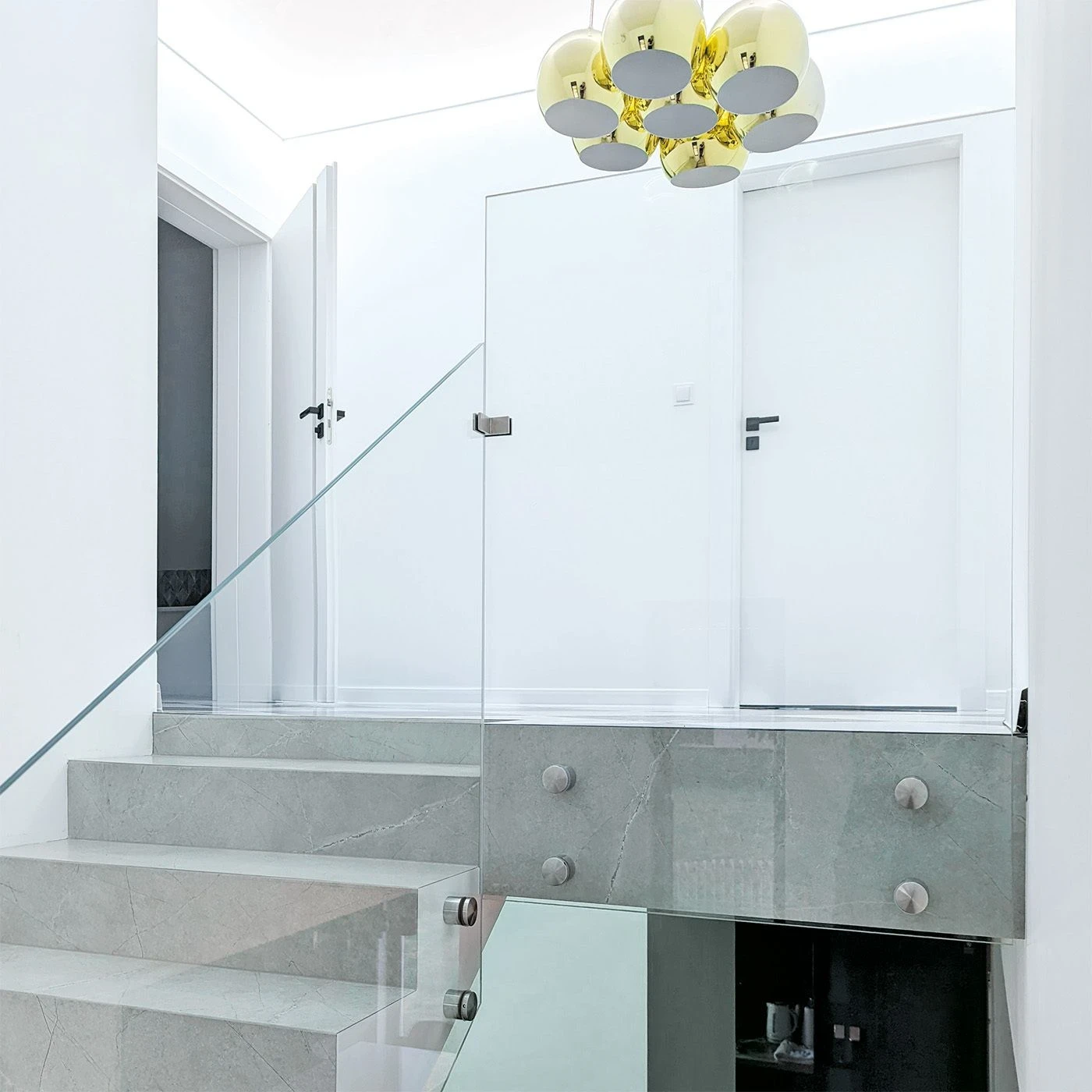

Balustrada szklana z uchwytem narożnym – realizacja w nowoczesnym wnętrzu na klatce schodowej
Balustrada szklana z uchwytem narożnym – realizacja w nowoczesnym wnętrzu na klatce schodowej

Funkcja konstrukcyjna i bezpieczeństwo

Uchwyt narożny stanowi kluczowy element wpływający na stabilność i bezpieczeństwo balustrady szklanej. Łącząc dwie tafle pod kątem 90°, skutecznie zapobiega przesuwaniu się szkła, usztywnia konstrukcję i znacząco ogranicza ryzyko uszkodzeń podczas eksploatacji. Montaż uchwytu eliminuje konieczność stosowania dodatkowych ram czy profili — pozwala na tworzenie minimalistycznych, bezramowych rozwiązań balustradowych na balkonach, tarasach, klatkach schodowych oraz w obiektach użyteczności publicznej.

Satynowe wykończenie stali nierdzewnej AISI 304 zapewnia nie tylko ochronę przed korozją, ale także elegancki wygląd. Dzięki neutralnej kolorystyce i subtelnemu połyskowi uchwyt idealnie komponuje się z nowoczesnymi balustradami ze szkła i stali nierdzewnej.

Wymiary szczegółowe z rysunków technicznych

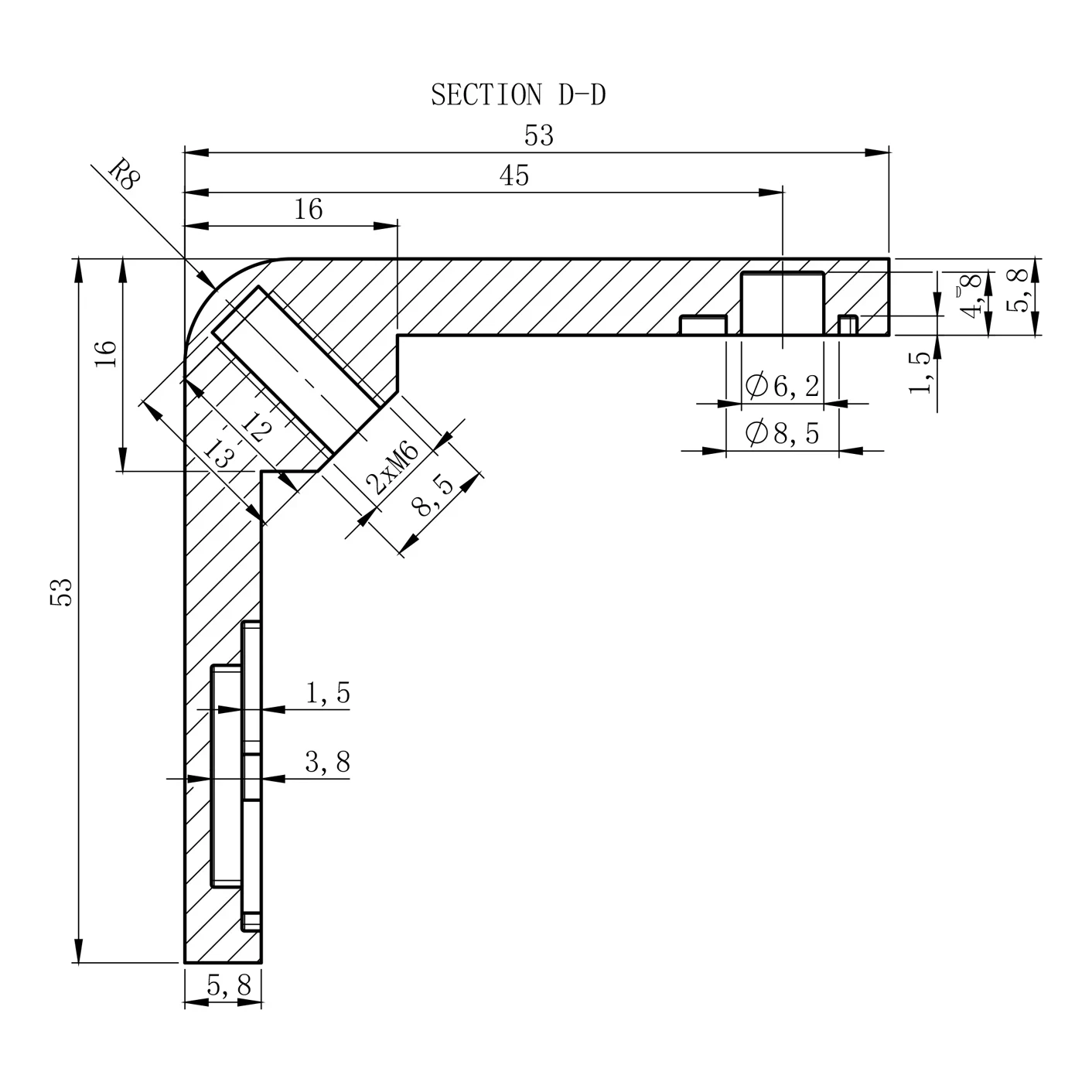

Rysunek techniczny – przekrój D-D uchwytu narożnego do szkła 90°
Rysunek techniczny – przekrój D-D uchwytu narożnego do szkła 90°

Korpus uchwytu (przekrój D-D):

  • Długość zewnętrzna ramienia: 53 mm
  • Długość wewnętrzna ramienia: 45 mm
  • Grubość ramienia: 5,8 mm
  • Promień zaokrąglenia narożnika zewnętrznego: R8
  • Średnica otworu montażowego: ⌀6,2 mm
  • Średnica pogłębienia: ⌀8,5 mm
  • Gwinty montażowe: 2 × M6
  • Głębokość gwintu: 8,5 mm

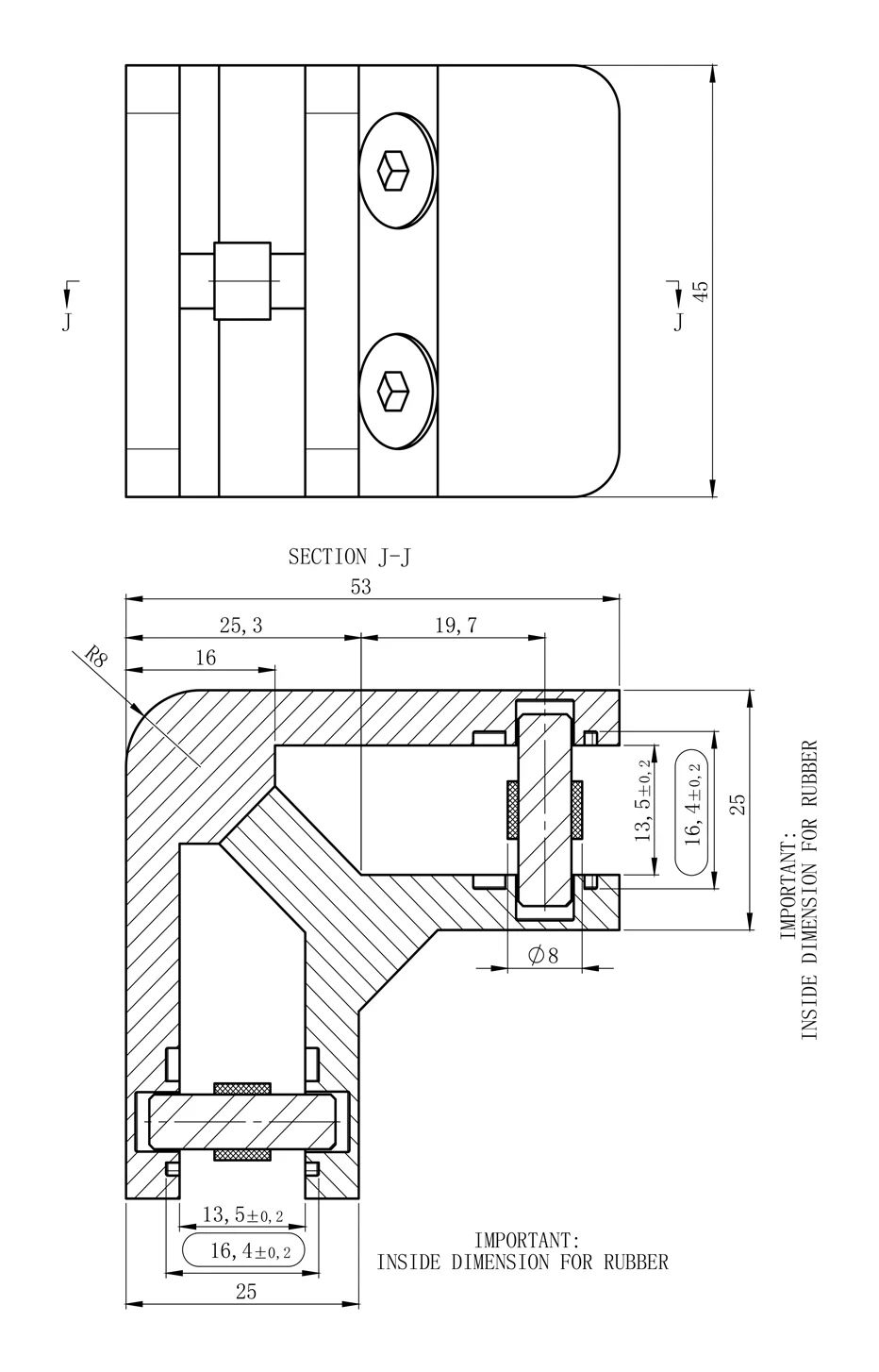

Rysunek techniczny – widok z przodu i przekrój J-J uchwytu narożnego do szkła
Rysunek techniczny – widok z przodu i przekrój J-J uchwytu narożnego do szkła

Szczelina na szkło (przekrój J-J):

  • Szerokość szczeliny wewnętrznej (dla uszczelki): 16,4 ±0,2 mm
  • Szerokość szczeliny między szczękami metalowymi: 13,5 ±0,2 mm
  • Grubość całkowita zespołu szczęk: 25 mm
  • Średnica pinu zabezpieczającego: ⌀8 mm

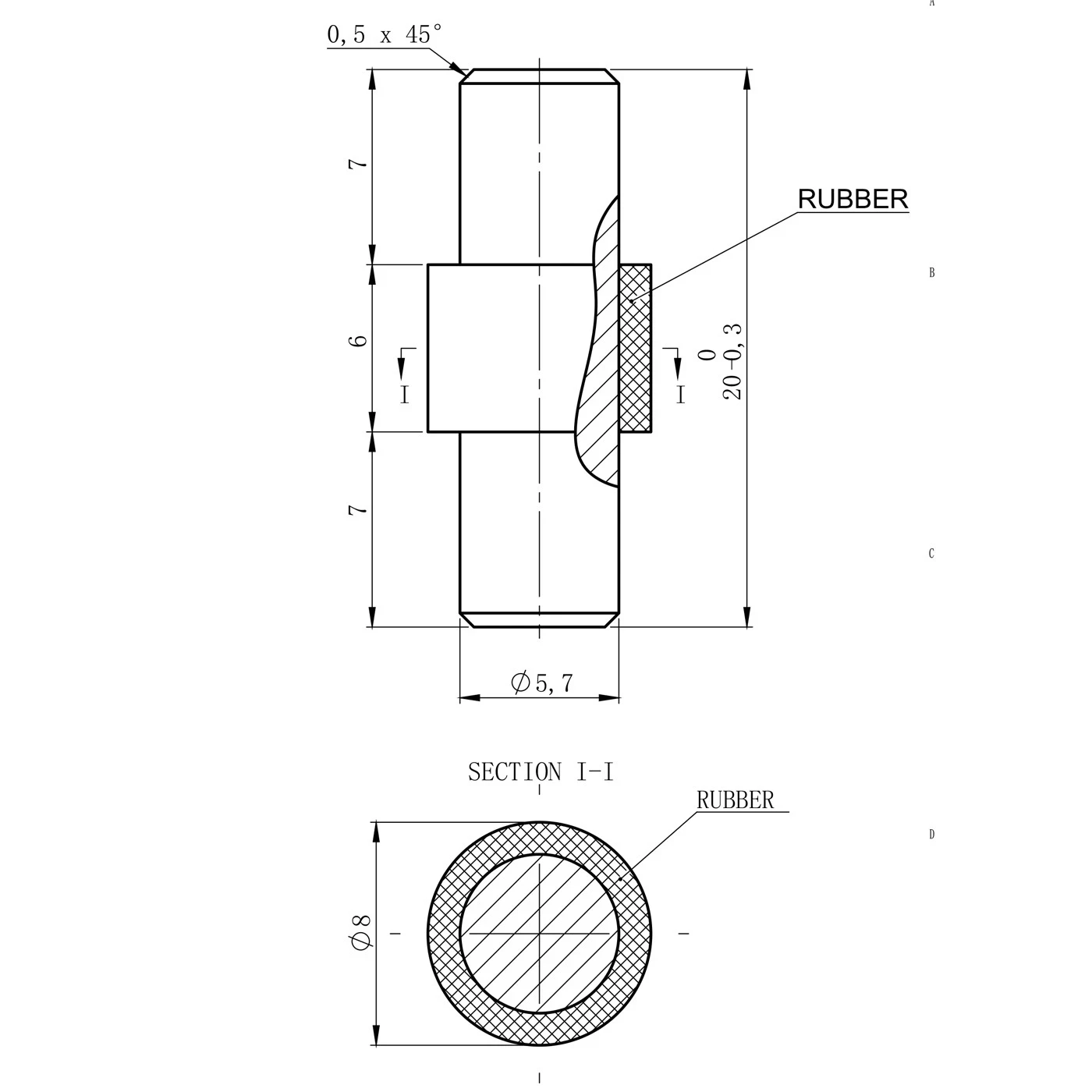

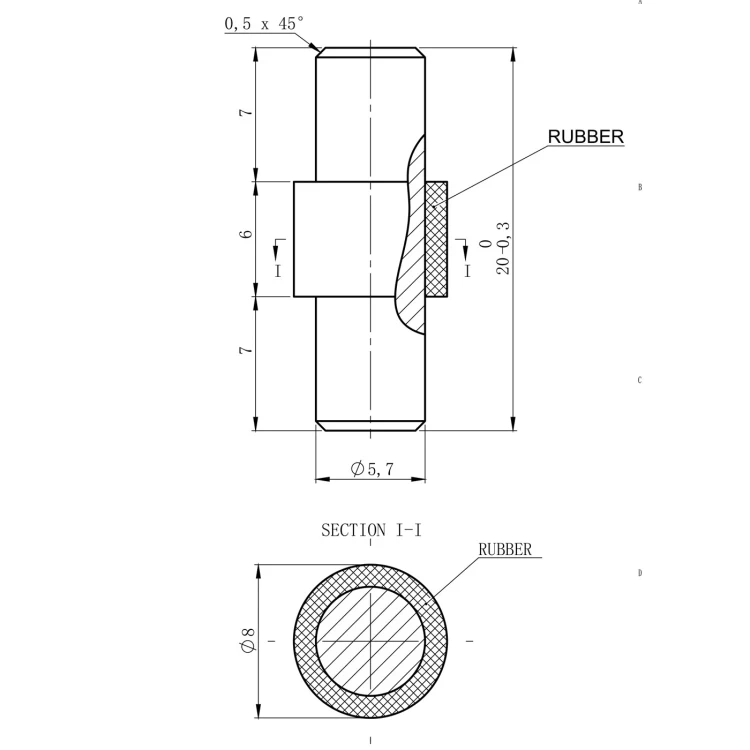

Rysunek techniczny pinu zabezpieczającego z gumową osłoną
Rysunek techniczny pinu zabezpieczającego z gumową osłoną

Pin zabezpieczający:

  • Długość całkowita: 20 mm (tolerancja: 0 / −0,3 mm)
  • Średnica trzpienia: ⌀5,7 mm
  • Średnica zewnętrzna gumy: ⌀8 mm
  • Podział długości: góra 7 mm + środek 6 mm (guma) + dół 7 mm
  • Fazowanie: 0,5 × 45°

Gniazda na uszczelki gumowe (widoki wewnętrzne):

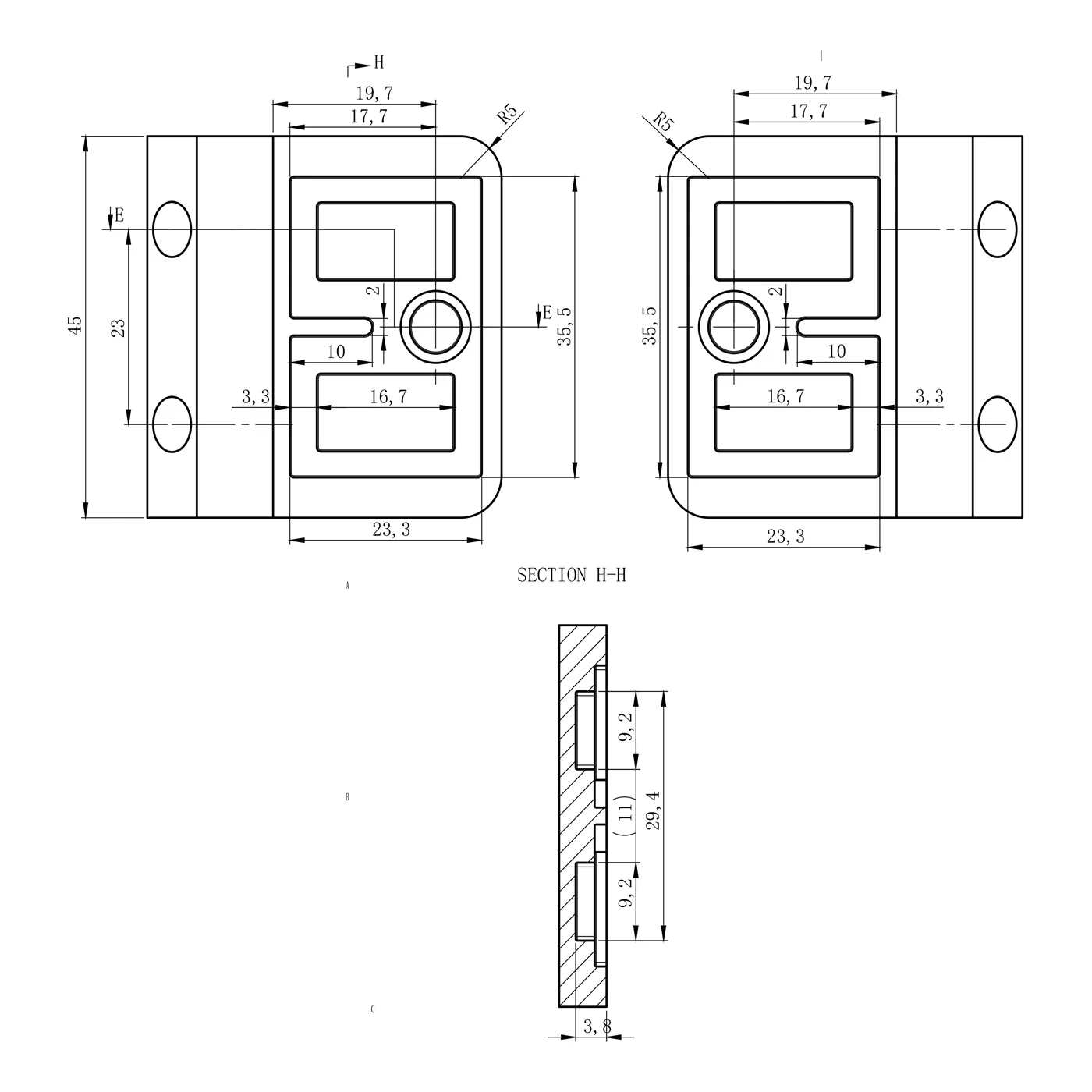

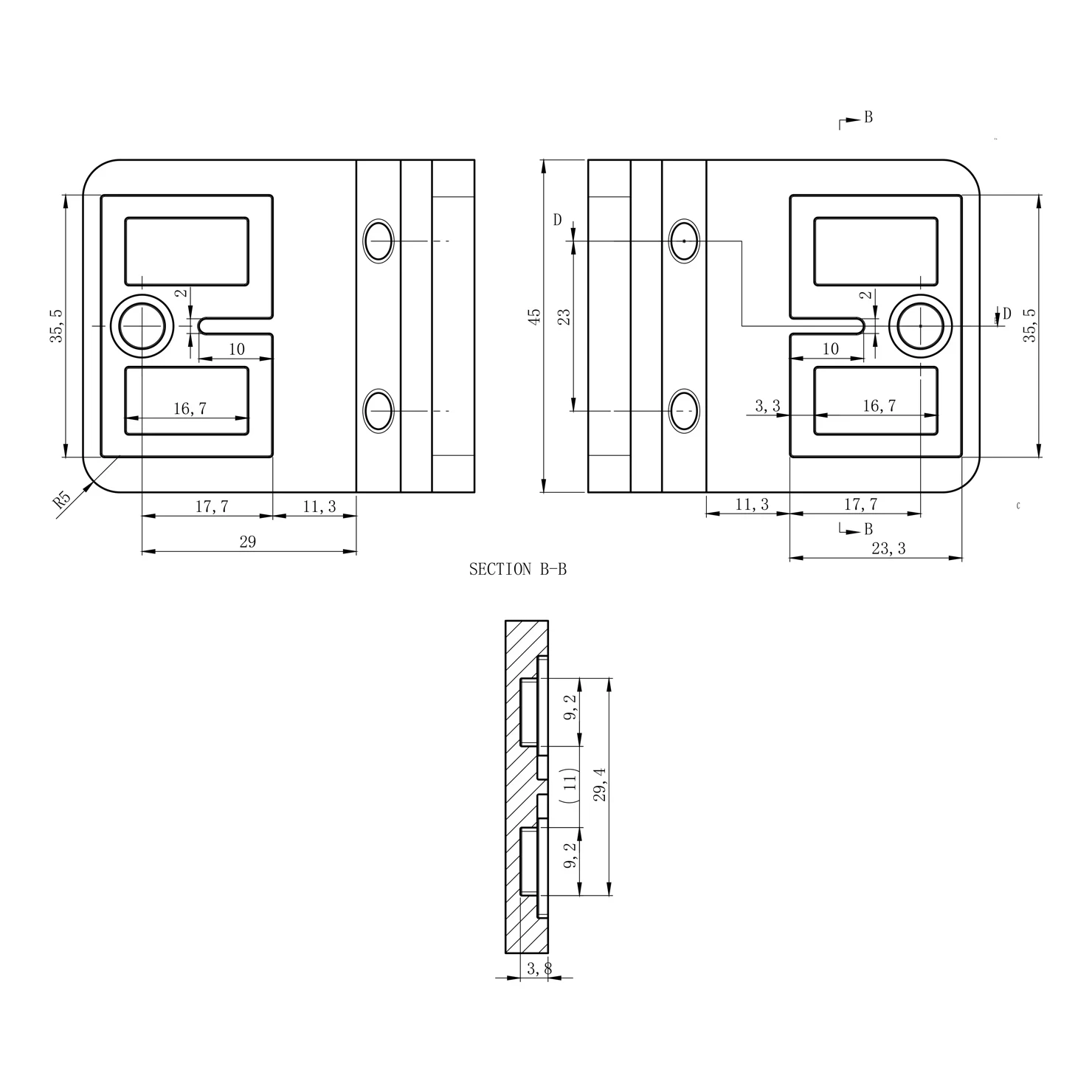

Rysunek techniczny – widoki wewnętrzne połówek uchwytu z gniazdem na uszczelki, przekrój H-H
Rysunek techniczny – widoki wewnętrzne połówek uchwytu z gniazdem na uszczelki, przekrój H-H
  • Szerokość gniazda na uszczelkę: 17,7 mm
  • Wysokość gniazda: 35,5 mm
  • Szerokość wewnętrznej wypustki: 16,7 mm
  • Promień zaokrąglenia gniazda: R5
  • Grubość połówki uchwytu: 3,8 mm
  • Rozstaw otworów montażowych: 23 mm

Kompatybilność i montaż

Uchwyt jest przeznaczony do szkła o grubości od 6 mm do 10,76 mm — zarówno hartowanego, jak i laminowanego. W zależności od wybranej grubości tafli należy dobrać odpowiednie uszczelki gumowe, które zapewniają idealne dopasowanie i skuteczne unieruchomienie szkła w uchwycie. Do montażu wymagane są 2 komplety uszczelek gumowych, dostępne jako osobne akcesoria.

  • Śruby imbusowe umożliwiają regulację docisku bez demontażu uchwytu
  • Uszczelki gumowe dobiera się do konkretnej grubości montowanego szkła
  • Pin zabezpieczający stabilizuje taflę i zapobiega jej wysunięciu
