Uchwyt do szkła 8-10 mm 60x60x28 mm AISI 304. system płaski, satyna

Przejdź do sekcji Opinie

Uchwyt do szkła 8–10,38 mm | Stal AISI 304 | Satyna. Środkowy uchwyt boczny 60×60×28 mm, system płaski. Otwór montażowy Ø8,5 mm, śruby imbusowe A4-70.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 25,44 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] uchwyty-do-szkla #124

  • Materiał AISI 316
  • Wykończenie Satyna
  • System montażowy Płaski
  • Grubość szkła [mm] 8-10,38

Opis

Uchwyt do szkła 60×60×28 środkowy – stal AISI 304, mocowanie boczne

Uchwyt do szkła środkowy 60×60×28 mm z mocowaniem bocznym — solidne rozwiązanie do montażu tafli szklanych o grubości 8–10,38 mm w balustradach, przegrodach i zabudowach wnętrz. Wykonany ze stali nierdzewnej AISI 304 w wykończeniu satyna, zapewnia wysoką odporność na korozję i elegancki, nowoczesny wygląd.

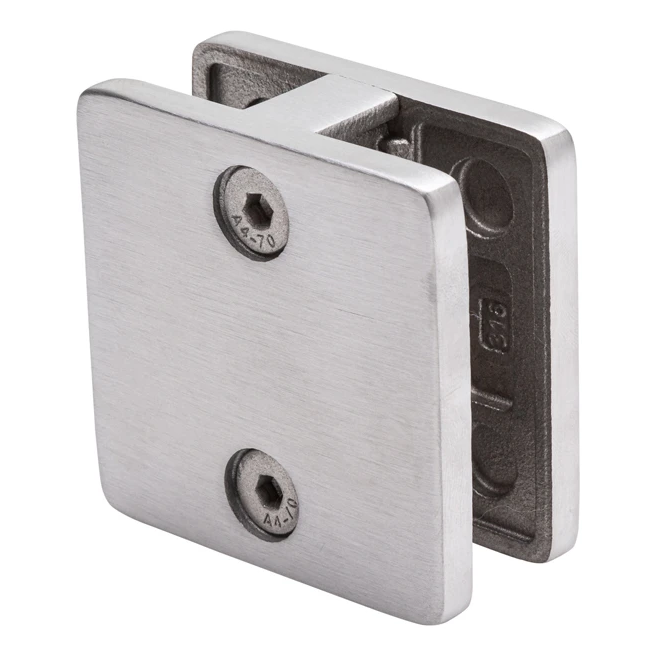

Uchwyt do szkła 60×60×28 mm – widok od strony śrub imbusowych
Uchwyt do szkła 60×60×28 mm – widok od strony śrub imbusowych

Uchwyt przeznaczony jest do mocowania bocznego na powierzchniach płaskich. Konstrukcja składa się z dwóch połówek dociskających szybę, ściąganych śrubami imbusowymi A4-70, które umożliwiają precyzyjną regulację docisku bez konieczności demontażu całego uchwytu. Centralny otwór montażowy pozwala na pewne przytwierdzenie do konstrukcji nośnej.

Zastosowanie i ograniczenia

Uchwyt jest przeznaczony przede wszystkim do użytku wewnętrznego. W przypadku balustrad zewnętrznych wymagane jest zastosowanie dodatkowych wsporników podtrzymujących szybę lub użycie uchwytu z serii K2, który posiada wbudowane zabezpieczenie przed wysunięciem tafli.

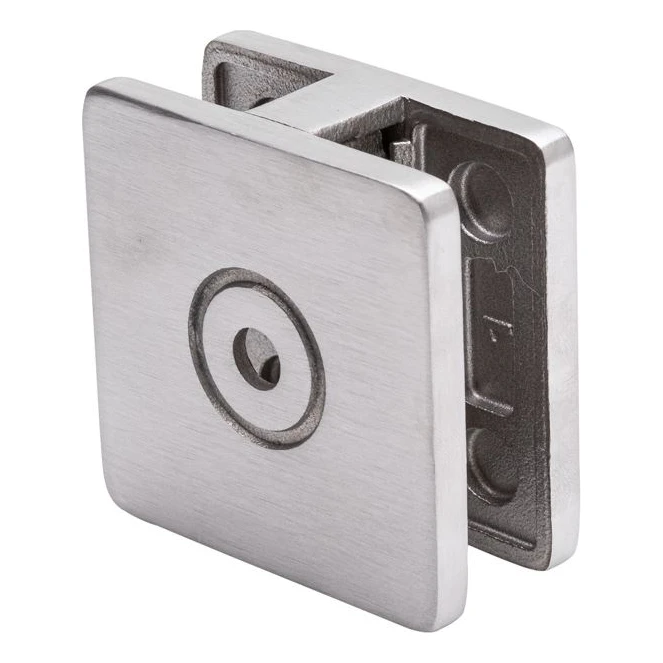

Uchwyt do szkła 60×60×28 mm – widok od strony otworu montażowego
Uchwyt do szkła 60×60×28 mm – widok od strony otworu montażowego

Wymiary i parametry techniczne

  • Wymiary zewnętrzne (L × H × W): 60 × 60 × 28 mm
  • Szczelina na szkło (a): 23 mm
  • Grubość montowanego szkła: 8–10,38 mm
  • Średnica otworu montażowego: Ø 8,5 mm
  • Średnica pogłębienia: Ø 16 mm / Ø 20 mm
  • Materiał: stal nierdzewna AISI 304
  • Śruby: imbusowe A4-70 (kwasoodporne)
  • Wykończenie: satyna
  • Przeznaczenie: powierzchnia płaska
  • Typ mocowania: boczne, środkowe
  • Waga: 0,33 kg
  • Objętość: 56,7 cm³

Rysunki wymiarowe

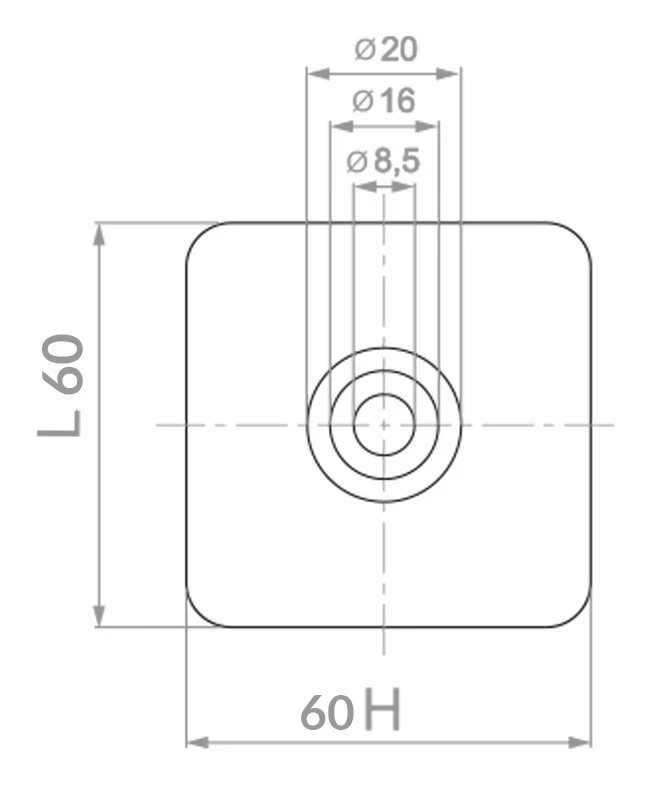

Rysunek wymiarowy uchwytu do szkła – widok z przodu, wymiary 60×60 mm, otwory Ø8,5/Ø16/Ø20
Rysunek wymiarowy uchwytu do szkła – widok z przodu, wymiary 60×60 mm, otwory Ø8,5/Ø16/Ø20

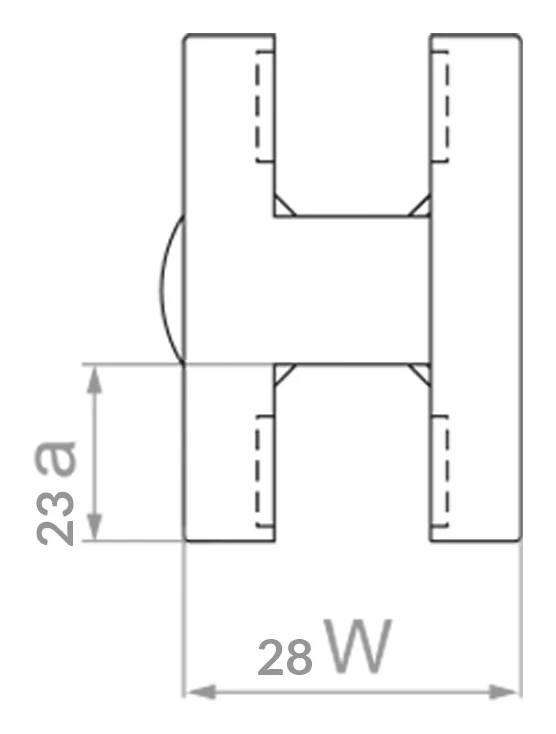

Rysunek wymiarowy uchwytu do szkła – widok z boku, szerokość 28 mm, szczelina na szkło 23 mm
Rysunek wymiarowy uchwytu do szkła – widok z boku, szerokość 28 mm, szczelina na szkło 23 mm

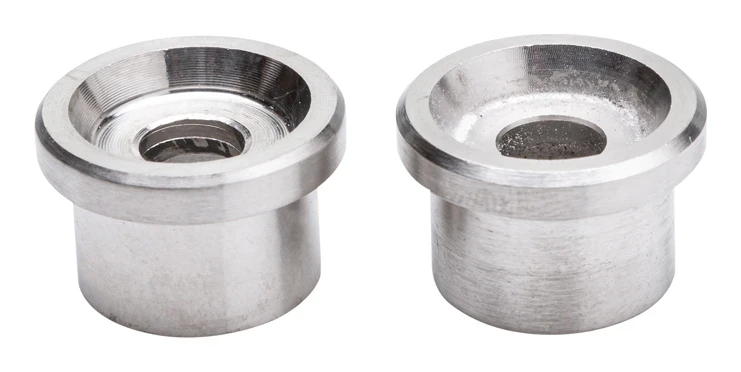

Tuleje dystansowe ze stali nierdzewnej dołączane do uchwytu
Tuleje dystansowe ze stali nierdzewnej dołączane do uchwytu

Uszczelki gumowe — niezbędne akcesoria

Do prawidłowego montażu uchwytu wymagane są dwa komplety specjalnych uszczelek gumowych, które należy dobrać odpowiednio do grubości montowanego szkła. Uszczelki chronią taflę przed bezpośrednim kontaktem ze stalą, eliminując ryzyko pęknięć i zapewniając równomierny docisk. Uszczelki dostępne są jako osobne akcesoria — pamiętaj o ich zamówieniu razem z uchwytem.

Schematy montażu

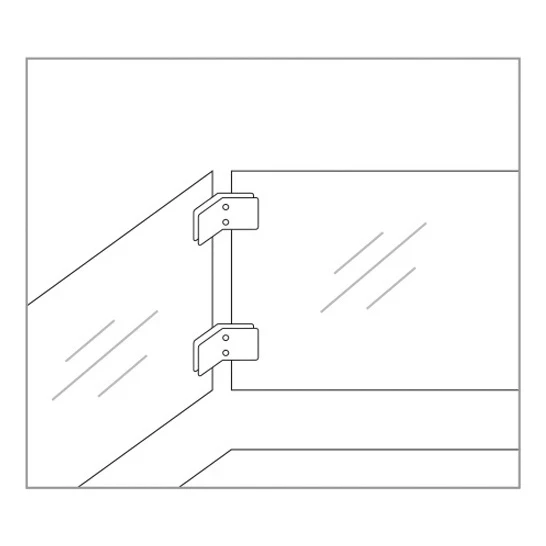

Schemat montażu uchwytu do szkła – mocowanie boczne na narożniku
Schemat montażu uchwytu do szkła – mocowanie boczne na narożniku

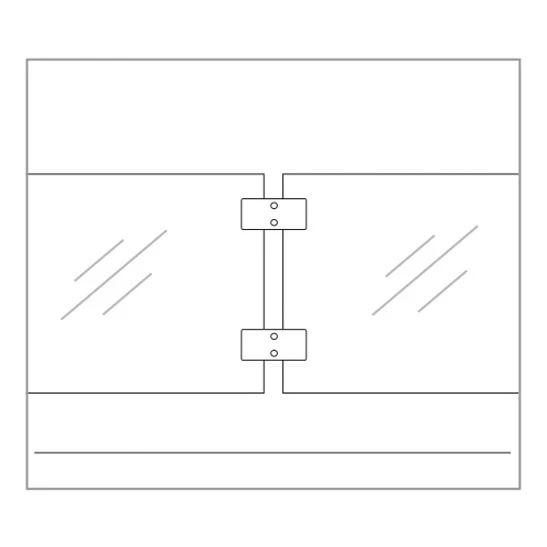

Schemat montażu uchwytu do szkła – mocowanie boczne na powierzchni płaskiej
Schemat montażu uchwytu do szkła – mocowanie boczne na powierzchni płaskiej

Powyższe schematy przedstawiają typowe zastosowania uchwytu: montaż na krawędzi ścianki (narożnik) oraz montaż na płaskiej powierzchni bocznej. W obu przypadkach uchwyt zapewnia stabilne podtrzymanie tafli szklanej przy zachowaniu estetycznego, minimalistycznego wyglądu.
