Uchwyt pionowy do szkła 12-17,52 mm spigot fi 48 mm H=182 mm AISI 304 satyna

Przejdź do sekcji Opinie

Uchwyt pionowy spigot do szkła 12–17,52 mm | Stal AISI 304 satyna | ø48 mm. Uchwyt z okrągłą podstawą ø48 mm, wysokość H=182 mm, montaż śrubami M8.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 108,28 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie (średnia ilość)
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] uchwyty-do-szkla-podlogowe-spigot #126

  • Materiał AISI 304
  • Wykończenie Satyna
  • System montażowy 48,3 mm
  • Grubość szkła [mm] 12-17,52

Opis

Uchwyt do szkła spigot okrągły ø48 mm stal nierdzewna AISI 304 satyna

Pionowy uchwyt do szkła typu spigot z okrągłą podstawą — niezawodny element mocowania balustrad i paneli szklanych. Wykonany ze stali nierdzewnej AISI 304 w wykończeniu satynowym, zapewnia trwałość i odporność na korozję zarówno wewnątrz, jak i na zewnątrz budynków. Uchwyt montowany jest bezpośrednio do podłoża za pomocą śrub i odpowiada za stabilizację oraz bezpieczeństwo całej konstrukcji szklanej.

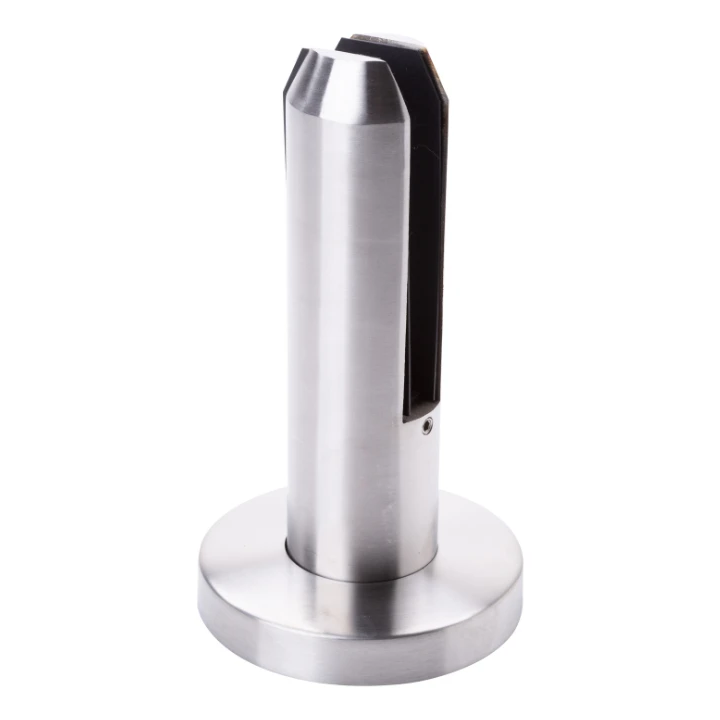

Uchwyt do szkła spigot okrągły ze stali nierdzewnej z maskownicą – widok ogólny
Uchwyt do szkła spigot okrągły ze stali nierdzewnej z maskownicą – widok ogólny

Kluczowe cechy produktu

  • Materiał: stal nierdzewna AISI 304 — wysoka odporność na korozję
  • Wykończenie powierzchni: satyna — estetyczny, matowy wygląd
  • Kompatybilność ze szkłem o grubości: od 12 do 17,52 mm
  • Wysokość całkowita (H): 182 mm
  • Średnica korpusu: ø48 mm
  • Sposób montażu: przykręcany do podłoża (zalecane śruby DIN 7991 z gwintem M8)
  • W zestawie: maskownica zasłaniająca mocowanie
  • Waga: 1,2 kg

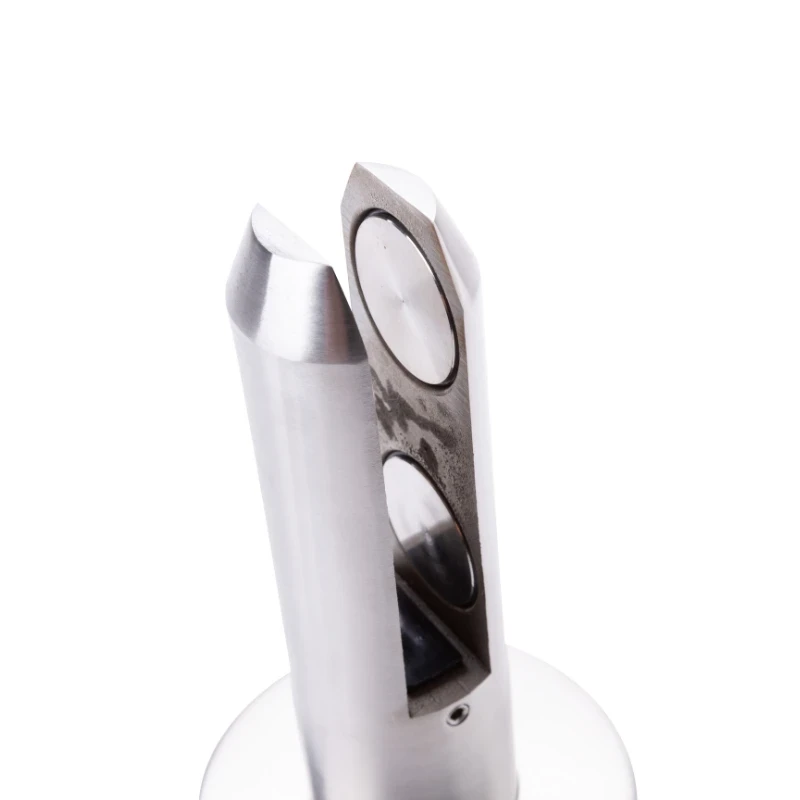

Zbliżenie na szczękę uchwytu spigot z widoczną szczeliną na szkło
Zbliżenie na szczękę uchwytu spigot z widoczną szczeliną na szkło

Konstrukcja i montaż

Górna część uchwytu wyposażona jest w rozcięty trzpień z dwiema szczękami zaciskowymi, pomiędzy które osadza się taflę szkła. Wewnątrz szczeliny umieszczone są gumowe uszczelki, które pewnie przytrzymują szkło i chronią je przed zarysowaniem. Dzięki temu konstrukcja skutecznie przenosi obciążenia i gwarantuje bezpieczeństwo użytkowania.

Okrągła podstawa montażowa posiada 4 otwory montażowe o średnicy ø11 mm rozmieszczone na okręgu o rozstawie 76 mm, co umożliwia pewne i symetryczne przykręcenie do podłoża. Maskownica dołączona w zestawie zakrywa łby śrub, zapewniając elegancki, wykończony wygląd.

Wymiary i specyfikacja techniczna

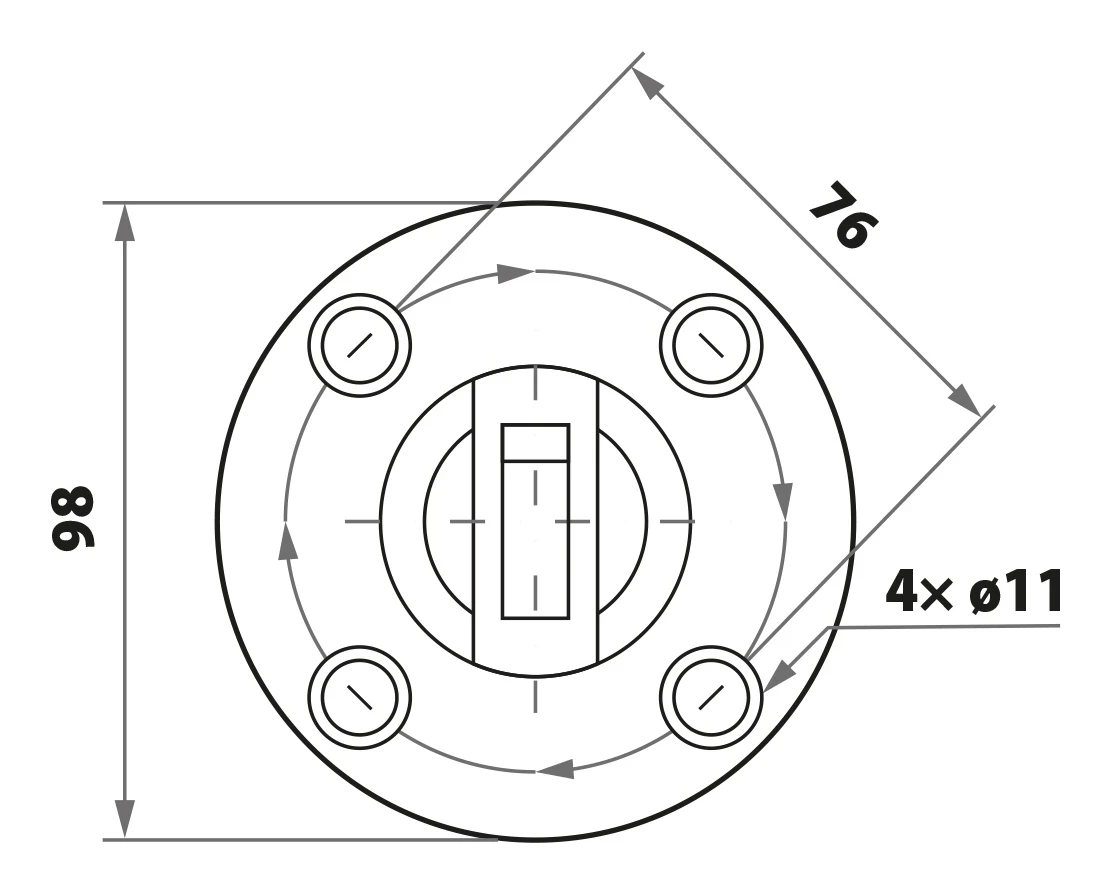

Rysunek techniczny – widok z góry podstawy uchwytu spigot z wymiarami
Rysunek techniczny – widok z góry podstawy uchwytu spigot z wymiarami

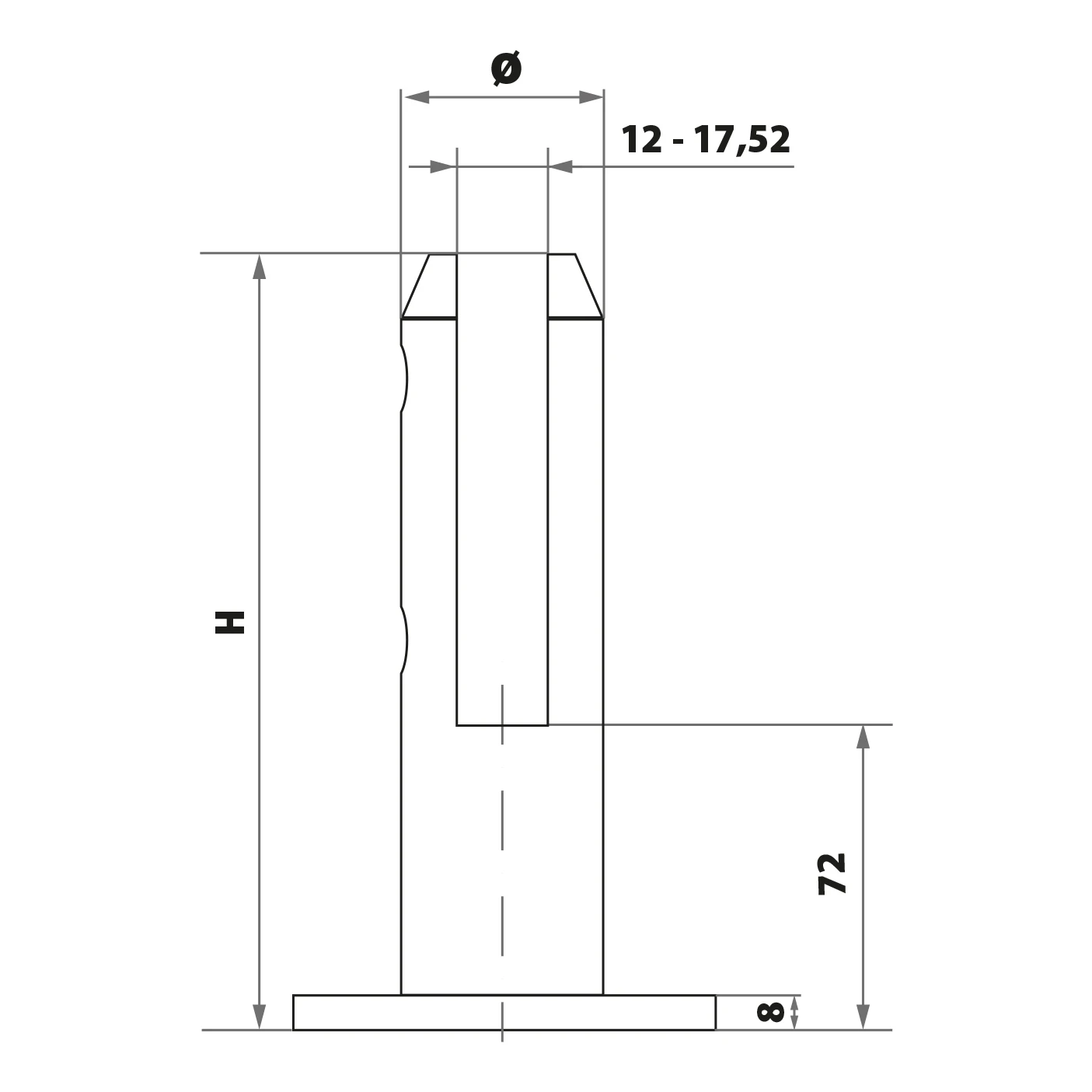

Rysunek techniczny – przekrój boczny uchwytu spigot z wymiarami
Rysunek techniczny – przekrój boczny uchwytu spigot z wymiarami
  • Wysokość całkowita (H): 182 mm
  • Średnica korpusu (ø): 48 mm
  • Średnica podstawy: ø98 mm
  • Grubość podstawy: 8 mm
  • Rozstaw otworów montażowych (PCD): 76 mm
  • Liczba otworów montażowych: 4 × ø11 mm
  • Głębokość osadzenia szkła: 72 mm (od dolnej krawędzi podstawy do dna szczeliny)
  • Zakres grubości szkła: 12 – 17,52 mm
  • Zalecany typ śrub: DIN 7991, gwint M8

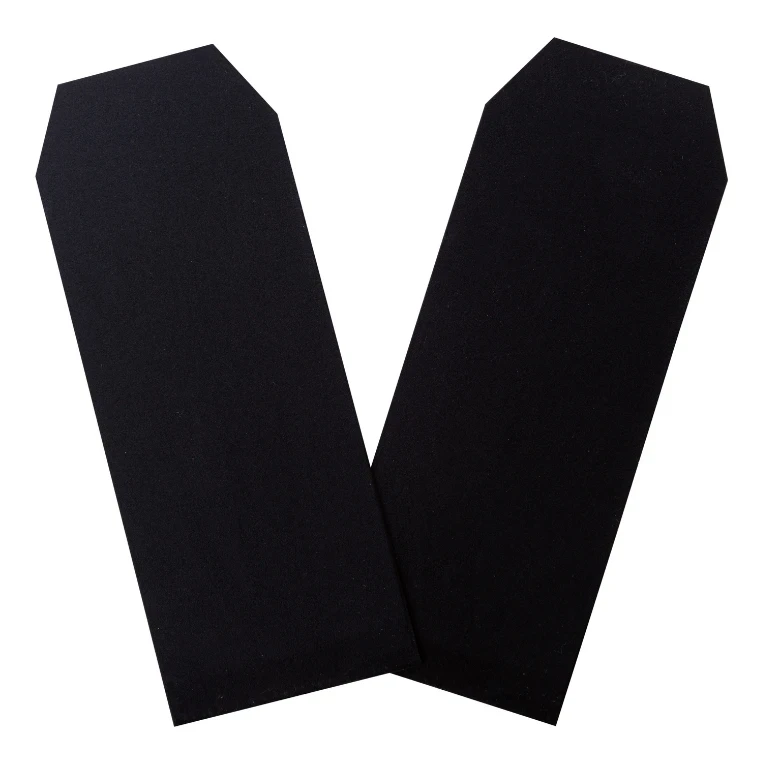

Gumowe uszczelki do uchwytu spigot – ochrona i stabilizacja szkła
Gumowe uszczelki do uchwytu spigot – ochrona i stabilizacja szkła

Uszczelki w zestawie

W komplecie z uchwytem dostarczane są dwie gumowe uszczelki (wkładki), które umieszcza się po obu stronach tafli szkła wewnątrz szczeliny zaciskowej. Uszczelki amortyzują nacisk szczęk na szkło, zapobiegają jego pęknięciom i eliminują luzy. Dzięki uniwersalnemu profilowi uchwyt obsługuje szkło o grubości od 12 mm (pojedyncze hartowane) aż do 17,52 mm (laminowane VSG). Pozwala to na zastosowanie uchwytu zarówno w balustradach wewnętrznych, jak i zewnętrznych.
