Uchwyt punktowy szkło 8-16,76mm fi 48/26/M10x38 AISI304 na klucz system płaski satyna
towar niedostępny
dodaj do przechowalni
Opis

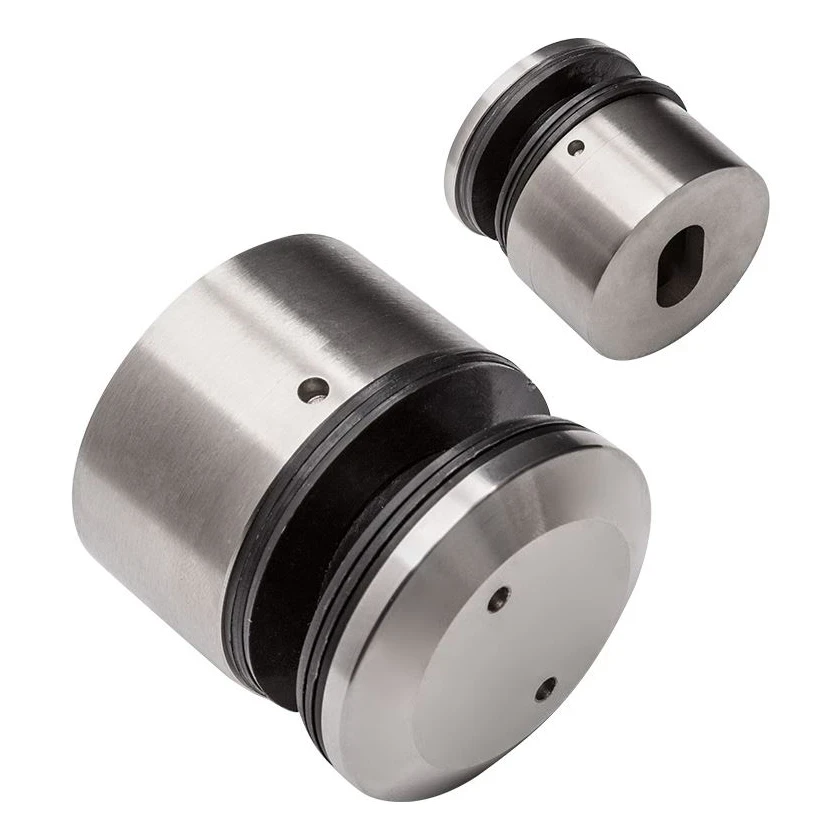

Uchwyt punktowy do szkła fi 48 mm AISI 304 – system płaski, satyna
Okrągły uchwyt punktowy fi 48 mm do mocowania szkła w balustradach nierdzewnych — zaprojektowany z myślą o montażu na powierzchniach płaskich. Wykonany ze stali nierdzewnej AISI 304 w wykończeniu satynowym, łączy estetykę z wysoką odpornością na korozję. Dzięki systemowi dokręcania na klucz (otwory kluczowe Ø 3,20 mm) zapewnia pewne i regulowane mocowanie szyb o grubości od 8 do 16,76 mm.
Konstrukcja i zasada działania

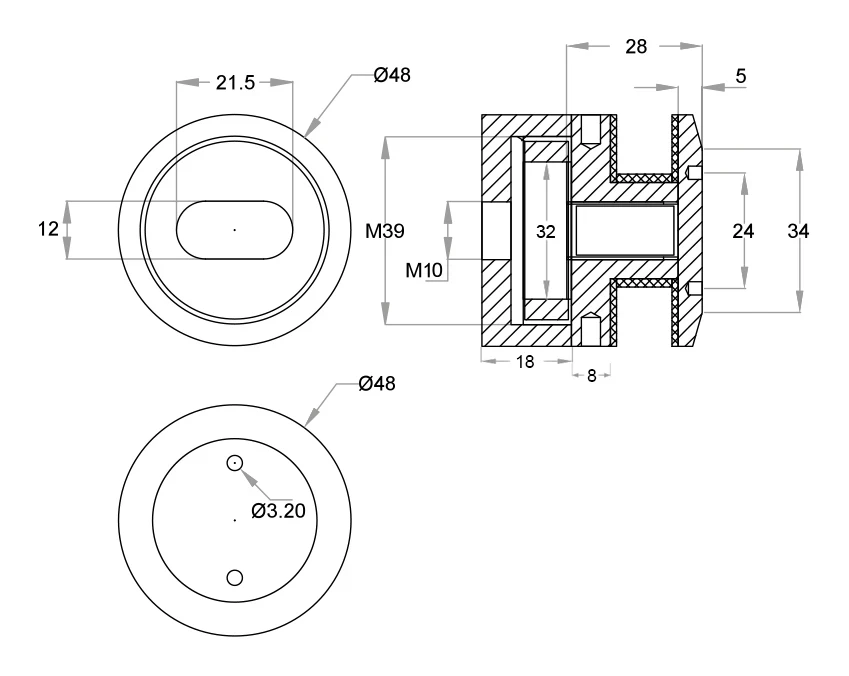

Uchwyt składa się z bazy montażowej z gwintem wewnętrznym M10 (mocowanej do konstrukcji nośnej) oraz nakrętki dociskowej wkręcanej na gwint M39, która dociska szkło przez uszczelki gumowe. Otwór montażowy w bazie ma kształt fasolki (21,5 × 12 mm), co umożliwia regulację pozycji przy montażu. Wewnętrzna średnica bazy wynosi 32 mm, a rozstaw otworów pod klucz w nakrętce — 24 mm.
Wymiary i parametry techniczne
- Średnica zewnętrzna: Ø 48 mm
- Gwint wewnętrzny (mocowanie do konstrukcji): M10
- Gwint korpusu (baza–nakrętka): M39
- Głębokość bazy: 18 mm
- Długość dystansu: 8 mm
- Odległość montażowa (baza–nakrętka): 28 mm
- Grubość nakrętki dociskowej: 5 mm
- Średnica podcięcia nakrętki: 34 mm
- Średnica wewnętrzna bazy: 32 mm
- Otwór montażowy (fasolka): 21,5 × 12 mm
- Rozstaw otworów pod klucz: 24 mm
- Średnica otworów pod klucz: Ø 3,20 mm
- Grubość mocowanego szkła: 8–16,76 mm
- Materiał: stal nierdzewna AISI 304
- Wykończenie powierzchni: satyna
- System montażu: płaski (na powierzchni płaskiej)
- Waga: 0,4 kg
- EAN: 5903313206242
Zastosowanie
Uchwyt przeznaczony jest do profesjonalnego montażu paneli szklanych w balustradach, ściankach osłonowych i przegrodach ze szkła hartowanego lub laminowanego. System płaski pozwala na bezpośredni montaż do słupków, profili stalowych lub innych elementów konstrukcji o płaskiej powierzchni. Satynowe wykończenie harmonijnie komponuje się z typowymi balustradami ze stali nierdzewnej szczotkowanej.
Ładowanie tabeli porównawczej...
Dane techniczne
| System montażowy | Płaski |
| Grubość szkła [mm] | 8-16,76 |
| Materiał | AISI 304 |
| Wykończenie | Satyna |
