Uchwyt punktowy szkło 8-16,76mm fi 48/26/M10x38 na imbus AISI304 satyna system płaski

Przejdź do sekcji Opinie

Okrągły uchwyt punktowy fi 48 mm ze stali nierdzewnej AISI 304 z wykończeniem satyna do mocowania szkła grubości 8-16,76 mm w balustradach. System płaski z gwintem M10, regulacją pozycji przez otwór fasolkowy 21,5×12 mm.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 30,47 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] uchwyty-do-szkla-punktowe #125

  • Materiał AISI 304
  • Wykończenie Satyna
  • System montażowy Płaski
  • Grubość szkła [mm] 8-16,76

Opis

Uchwyt punktowy do szkła fi 48 mm AISI 304 satyna – system płaski

Okrągły uchwyt punktowy fi 48 mm do mocowania szkła w balustradach nierdzewnych — przeznaczony do montażu na powierzchniach płaskich. Wykonany ze stali nierdzewnej AISI 304 z satynowym wykończeniem, co zapewnia wysoką odporność na korozję oraz estetyczny, stonowany wygląd. Uchwyt obsługuje szyby o grubości od 8 do 16,76 mm, dzięki czemu sprawdza się zarówno w balustradach z szybami hartowanymi, jak i laminowanymi.

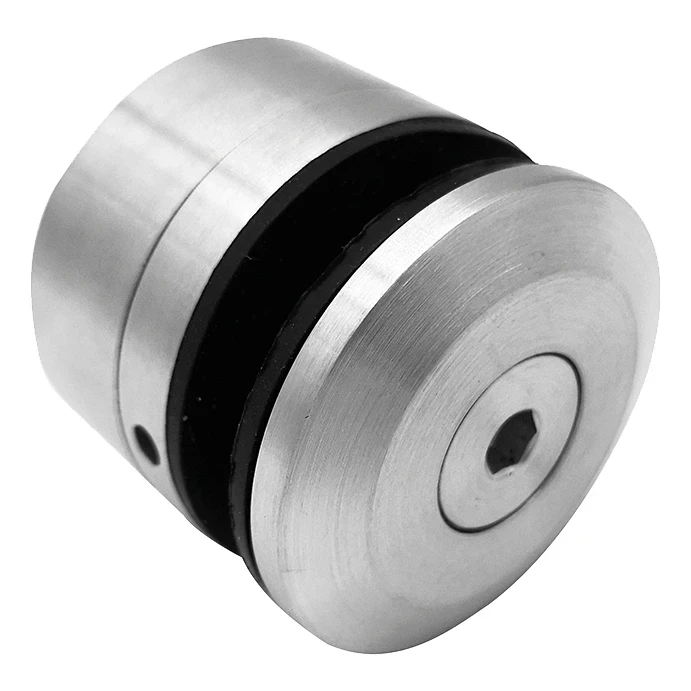

Uchwyt punktowy do szkła fi 48 mm ze stali nierdzewnej AISI 304, wykończenie satyna
Uchwyt punktowy do szkła fi 48 mm ze stali nierdzewnej AISI 304, wykończenie satyna

Konstrukcja i montaż

Uchwyt posiada konstrukcję dwuczęściową z gumowymi uszczelkami zabezpieczającymi szybę przed uszkodzeniem mechanicznym i zapewniającymi stabilne, bezluzowe mocowanie. Montaż odbywa się na imbus, co ułatwia precyzyjne dokręcenie i umożliwia szybką instalację bez specjalistycznych narzędzi. Element mocujący wyposażony jest w gwint M10, służący do połączenia z kotwą osadzoną w konstrukcji nośnej. Centralny otwór fasolkowy o wymiarach 21,5 × 12 mm umożliwia regulację pozycji uchwytu podczas montażu, co jest szczególnie przydatne przy wyrównywaniu tafli szklanych w pionie.

Rysunek wymiarowy uchwytu punktowego fi 48 mm – rzut z przodu i przekrój boczny
Rysunek wymiarowy uchwytu punktowego fi 48 mm – rzut z przodu i przekrój boczny

Wymiary i specyfikacja techniczna

  • Średnica zewnętrzna: fi 48 mm
  • Gwint mocujący: M10
  • Długość trzpienia gwintowanego: 38 mm
  • Grubość szkła: 8–16,76 mm
  • Wymagany otwór w szkle: fi 20 mm
  • Otwór fasolkowy (regulacja): 21,5 × 12 mm
  • Grubość podstawy: 3 mm
  • Głębokość części cylindrycznej: 10 mm
  • Głębokość stopnia wewnętrznego: 5 mm
  • Materiał: stal nierdzewna AISI 304
  • Wykończenie powierzchni: satyna
  • System montażu: płaski (flat)
  • Waga: 0,42 kg
  • Objętość: 281,25 cm³

Zastosowanie

Uchwyt przeznaczony jest przede wszystkim do balustrad szklanych montowanych na płaskich powierzchniach — słupkach, ścianach, profilach stalowych. Dzięki uniwersalnemu zakresowi grubości szkła (8–16,76 mm) można go stosować z szybami hartowanymi jednowarstwowymi oraz wielowarstwowymi laminowanymi (np. 2×8,38 mm = 16,76 mm). Satynowe wykończenie harmonijnie współgra z innymi elementami balustrad ze stali nierdzewnej szczotkowanej, zachowując spójny wygląd całej instalacji.
