V-TAC OHS40K-100 – wysokonapięciowy modułowy magazyn energii LiFePO4 40,96 kWh
Wystaw opinię o produkcie
Magazyn energii V-TAC OHS40K-100, modułowy, wysokonapięciowy, LiFePO4. 8 modułów bateryjnych, energia nominalna 40,96 kWh, pojemność użytkowa 32,77 kWh. Napięcie znamionowe 409,6 V DC, prąd ładowania/rozładowania 40 A/50 A. Żywotność ≥6000 cykli. BMS z komunikacją CAN, certyfikat CEI 0-21. Gwarancja
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: GPV-402-14
Opis
V-TAC OHS40K-100 – wysokonapięciowy modułowy magazyn energii LiFePO4 40,96 kWh

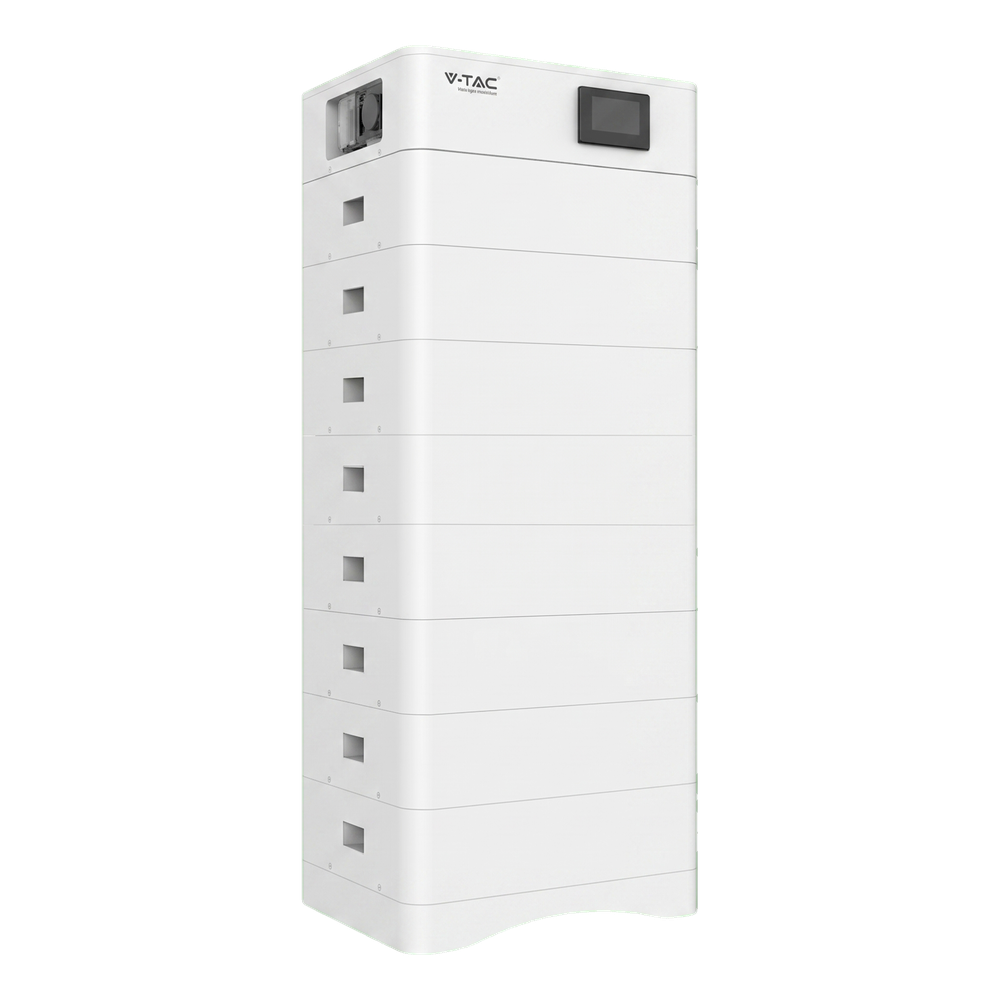

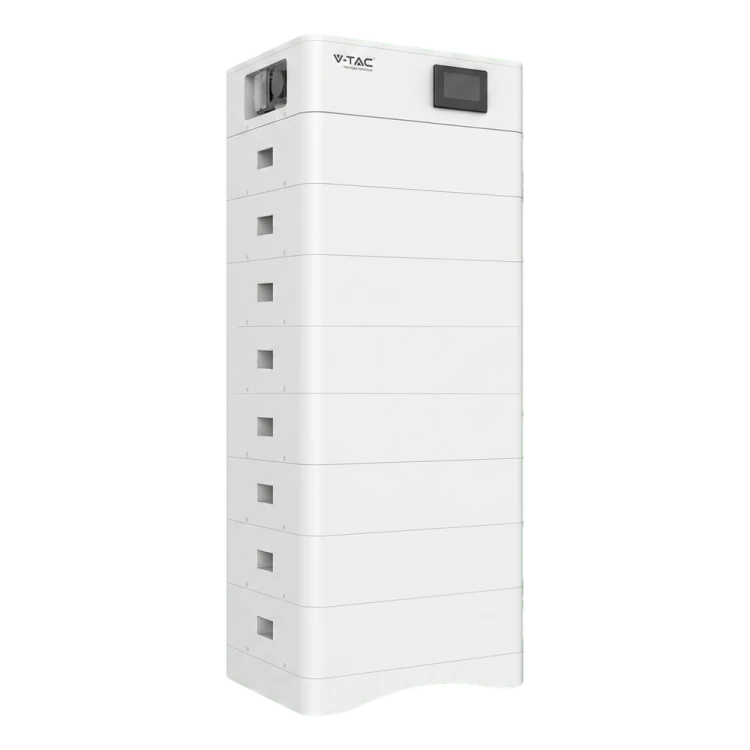

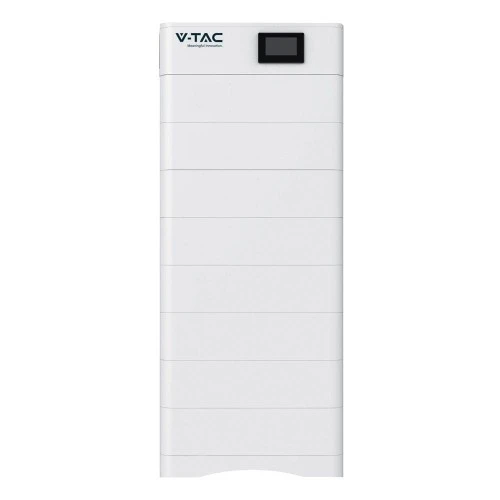

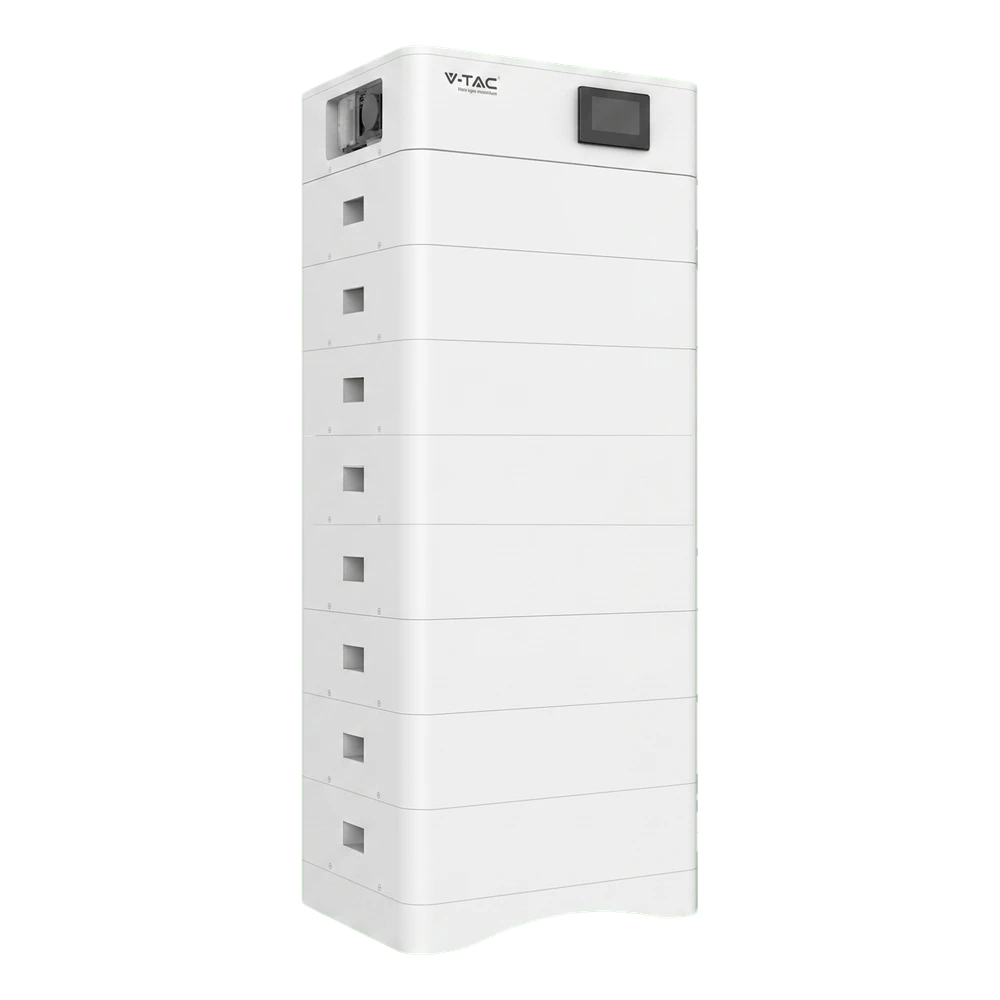

V-TAC OHS40K-100 to wysokonapięciowy modułowy magazyn energii zaprojektowany z myślą o dużych instalacjach domowych, komercyjnych i przemysłowych. System składa się z modułów bateryjnych LiFePO4 (VT-OH-5K) układanych piętrowo na dedykowanej podstawie, zwieńczonych modułem kontrolnym BMS — wszystko dostarczane jako kompletny zestaw z okablowaniem, gotowy do instalacji od razu po dostawie. Wysokie napięcie robocze systemu zapewnia efektywną współpracę z nowoczesnymi falownikami hybrydowymi, a konstrukcja piętrowa pozwala na kompaktową zabudowę nawet w ograniczonej przestrzeni. Zintegrowany system BMS z komunikacją CAN monitoruje w czasie rzeczywistym napięcie, prąd i temperaturę każdego ogniwa, dbając o bezpieczeństwo i długą żywotność całego układu. Wysoka klasa szczelności umożliwia montaż zarówno wewnątrz budynku, jak i na zewnątrz, a certyfikacja CEI 0-21 potwierdza zgodność z europejskimi wymaganiami przyłączeniowymi.
Kluczowe zalety i zastosowania

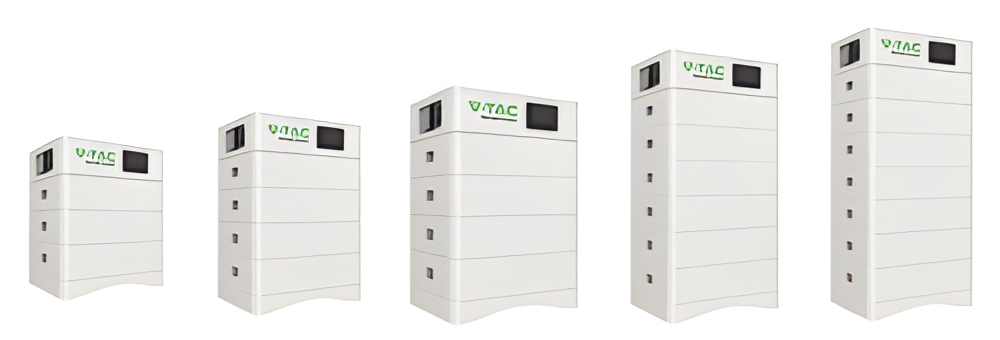

- Modułowa budowa piętrowa — elastyczna konfiguracja systemu dopasowana do wymagań konkretnej instalacji
- Trwała technologia LiFePO4 (LFP) gwarantująca wieloletnią, bezobsługową eksploatację bez konieczności wymiany ogniw
- Kompletny zestaw dostarczany z podstawą, modułami bateryjnymi, modułem kontrolnym BMS oraz okablowaniem komunikacyjnym i zasilającym
- Wysoka klasa ochrony pozwalająca na montaż wewnętrzny i zewnętrzny bez dodatkowych osłon
- Monitoring w czasie rzeczywistym z inteligentnym algorytmem SOC — pełna kontrola nad stanem systemu
Specyfikacja techniczna
| System magazynowania | |
|---|---|
| Model | OHS40K-100 |
| Typ baterii | LiFePO4 (LFP) |
| Liczba modułów bateryjnych | 8 |
| Energia nominalna systemu | 40,96 kWh |
| Pojemność użytkowa | 32,77 kWh |
| Napięcie znamionowe systemu | 409,6 V DC |
| Rekomendowany prąd ładowania / rozładowania | 40 A / 50 A |
| Żywotność cykli | ≥ 6 000 (25±2 °C, 0,5C/0,5C, EOL 70%) |
| Gwarancja | 10 lat |
| Moduł bateryjny VT-OH-5K | |
| Energia nominalna modułu | 5,12 kWh |
| Pojemność użytkowa modułu | 100 Ah |
| Napięcie znamionowe modułu | 51,2 V DC |
| Wymiary modułu (szer. × gł. × wys.) | 590 × 420 × 194 mm |
| Waga modułu | 45,6 kg |
| Moduł kontrolny BMS | |
| Napięcie robocze BMS | 120–750 V DC |
| Znamionowy / maks. prąd ładowania i rozładowania | 40 A / 50 A |
| Komunikacja | CAN |
| Wymiary BMS (szer. × gł. × wys.) | 590 × 420 × 165 mm |
| Waga BMS | 16,1 kg |
| Warunki pracy i montaż | |
| Temperatura pracy — ładowanie | 0 ~ +45 °C |
| Temperatura pracy — rozładowywanie | -10 ~ +55 °C |
| Temperatura przechowywania | 0 ~ +35 °C |
| Maksymalna wysokość instalacji n.p.m. | ≤ 2 000 m |
| Klasa szczelności | IP65 |
| Metoda instalacji | stojąca |
| Zgodność z normą | CEI 0-21 |
| Dane ogólne | |
| Wymiary systemu (szer. × gł. × wys.) | 590 × 420 × 1 453 mm |
| Waga systemu | 389,4 kg |
| Wymiary podstawy (szer. × gł. × wys.) | 590 × 420 × 80 mm |
| Waga podstawy | 8,5 kg |
| Monitorowane parametry | napięcie systemu, prąd, napięcie ogniwa, temperatura ogniwa, temperatura modułu |
| Algorytm SOC | inteligentny algorytm |
| Zawartość zestawu | 1× podstawa, 8× moduł bateryjny VT-OH-5K, 1× moduł kontrolny BMS, kabel komunikacyjny 2 m, kabel zasilający 25 mm² / 2 m |
| EAN | 3800170224339 |
