Wózek 3-rolkowy do bram podwieszanych do profilu 60x60 2 rolki stalowe 1 z tworzywa

Przejdź do sekcji Opinie

Wózek 3-rolkowy do bram podwieszanych | Profil 60×60 mm | Nośność 200 kg. Element jezdny do bram przesuwnych podwieszanych – 2 rolki stalowe i 1 rolka z tworzywa, średnica 51 mm, na łożyskach kulkowych. Kątownik ze stali ocynkowanej.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 63,41 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] Bramy podwieszane - osprzęt #1035

  • Rozmiar szyny jezdnej 60x60x4
  • Maks. nośność [kg] 200

Opis

Wózek 3-rolkowy do bram podwieszanych – profil 60×60 mm, 200 kg

Wózek 3-rolkowy do bram podwieszanych to precyzyjnie wykonany element jezdny przeznaczony do systemów bram przesuwnych podwieszanych na profilu 60×60 mm. Wyposażony w dwie rolki stalowe oraz jedną rolkę z tworzywa sztucznego, zapewnia płynną i cichą pracę bramy wjazdowej przy maksymalnym obciążeniu do 200 kg.

Konstrukcja wózka oparta jest na masywnym kątowniku z ocynkowanej stali, co gwarantuje wysoką odporność na korozję i długotrwałą eksploatację w zmiennych warunkach atmosferycznych. Rolki osadzone na łożyskach kulkowych minimalizują opory toczenia, co przekłada się na lekki i bezawaryjny ruch skrzydła bramy – nawet przy dużych obciążeniach.

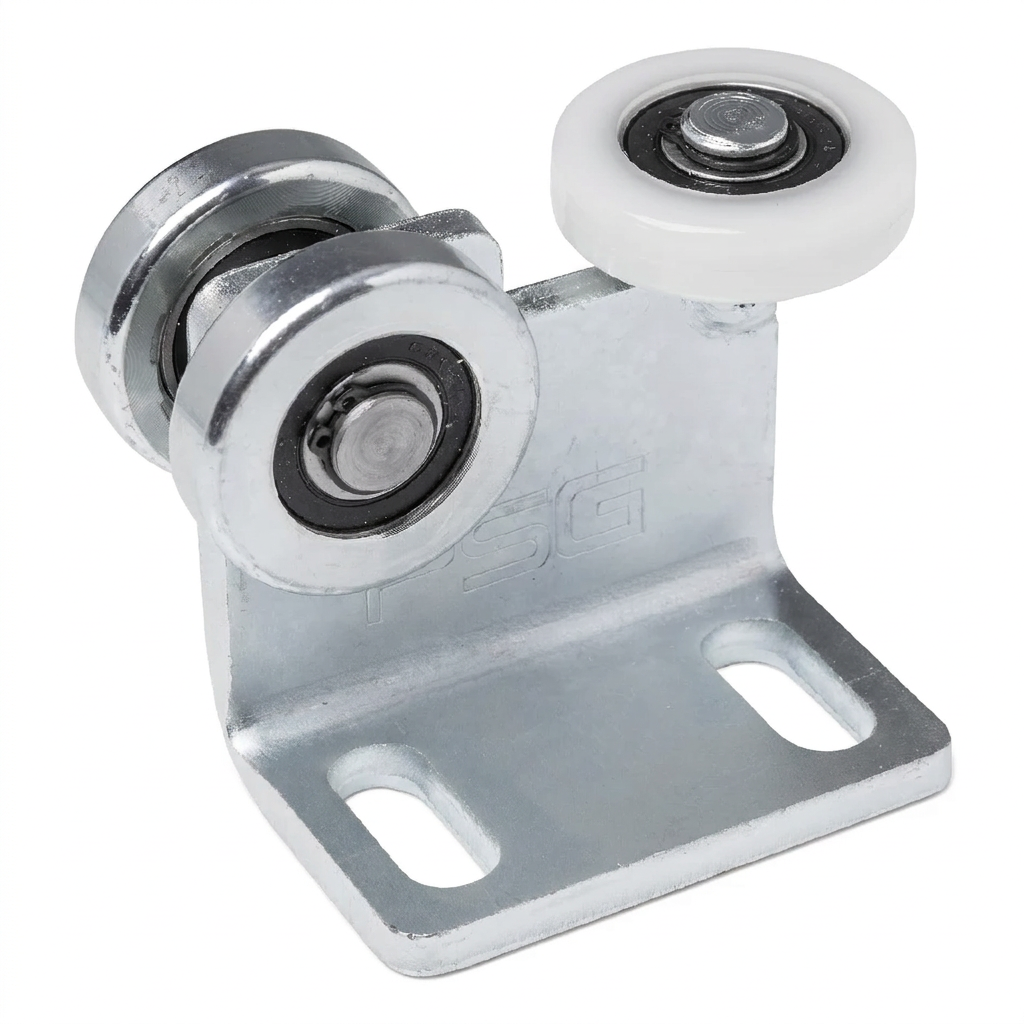

Wózek 3-rolkowy do bram podwieszanych – widok produktu z dwiema rolkami stalowymi i jedną rolką z tworzywa
Wózek 3-rolkowy do bram podwieszanych – widok produktu z dwiema rolkami stalowymi i jedną rolką z tworzywa

Budowa i zasada działania

Wózek składa się z trzech rolek o średnicy 51 mm – dwie stalowe rolki pionowe prowadzą bramę wzdłuż dolnej półki profilu nośnego, natomiast trzecia rolka z tworzywa sztucznego, umieszczona poziomo, stabilizuje skrzydło bramy od boku, eliminując boczne odchylenia i wibracje. Taki układ zapewnia pewne trójpunktowe prowadzenie w profilu 60×60 mm.

Podstawa montażowa z otworami fasolkowymi umożliwia regulację pozycji wózka względem skrzydła bramy, co ułatwia precyzyjne ustawienie podczas montażu i późniejszą korektę w trakcie eksploatacji.

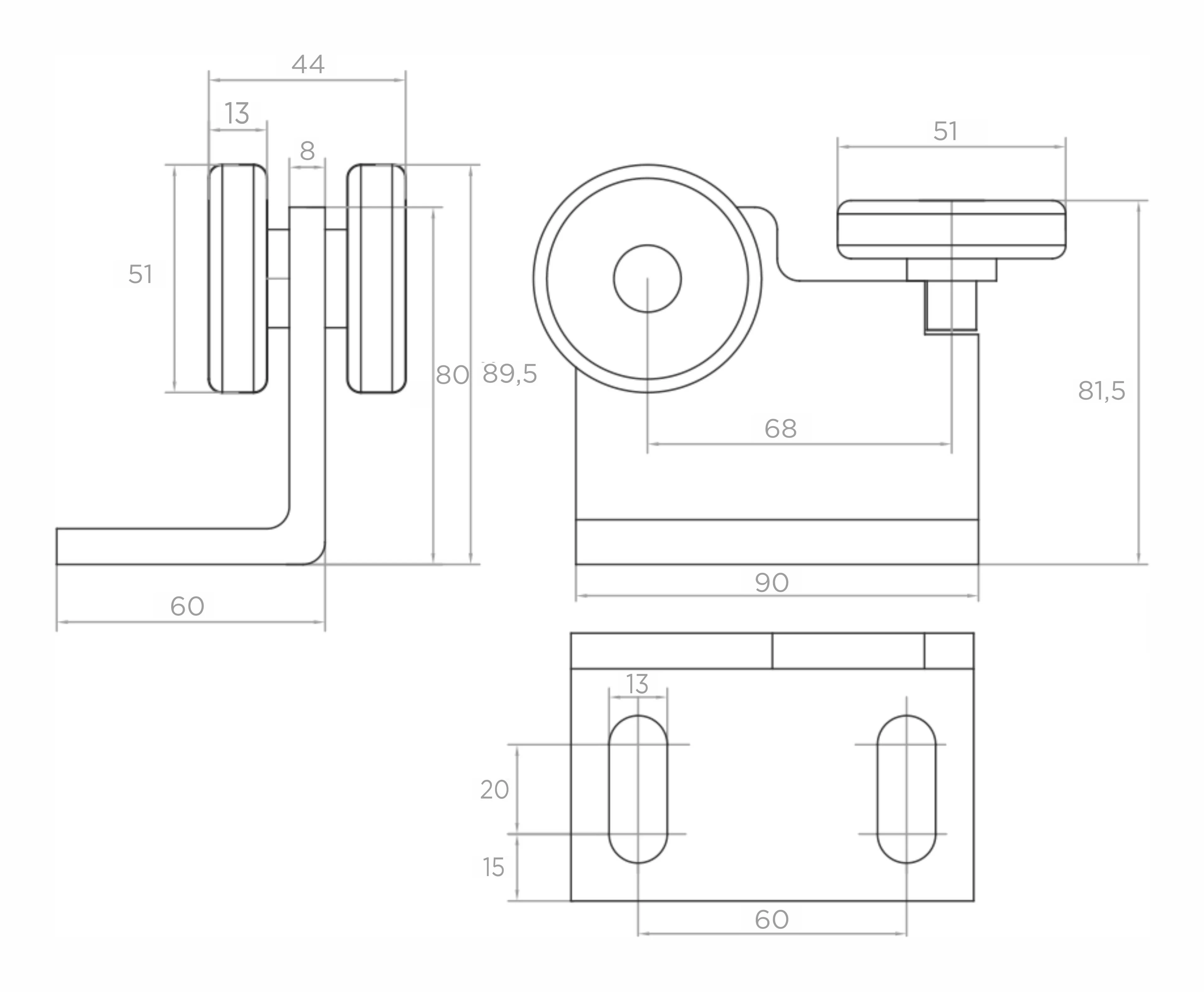

Rysunek wymiarowy wózka 3-rolkowego – rzut z przodu, z boku i od dołu z wymiarami montażowymi
Rysunek wymiarowy wózka 3-rolkowego – rzut z przodu, z boku i od dołu z wymiarami montażowymi

Wymiary i dane montażowe

  • Wysokość całkowita wózka: 89,5 mm
  • Wysokość do osi rolek pionowych: 80 mm
  • Wysokość do górnej krawędzi rolki poziomej: 81,5 mm
  • Średnica rolek (stalowych i z tworzywa): 51 mm
  • Szerokość całkowita rolek pionowych: 44 mm
  • Szerokość pojedynczej rolki: 13 mm
  • Rozstaw osi rolek (pionowe – pozioma): 68 mm
  • Grubość ścianki kątownika: 8 mm
  • Wymiary podstawy montażowej: 90×60 mm
  • Otwory fasolkowe: szerokość 13 mm, długość 20 mm
  • Rozstaw otworów montażowych: 60 mm
  • Odległość osi otworu od krawędzi podstawy: 15 mm

Parametry użytkowe

  • Maksymalne obciążenie: 200 kg
  • Profil prowadzący: 60×60 mm
  • Rolki: 2 stalowe + 1 z tworzywa sztucznego
  • Materiał kątownika: stal ocynkowana
  • Łożyskowanie: łożyska kulkowe
  • Waga: 1,075 kg
  • Objętość opakowania: 810 cm³
  • EAN: 5903313204552

Wózek jest gotowy do montażu – mocowany śrubami przez otwory fasolkowe w podstawie bezpośrednio do konstrukcji skrzydła bramy. Podłużny kształt otworów pozwala na regulację pozycji w zakresie kilku milimetrów, co jest kluczowe przy wyrównywaniu bramy po instalacji.
