Wózek jezdny 70 5-rolkowy do bramy przesuwnej wahliwy rolki stalowe

Przejdź do sekcji Opinie

Wózek jezdny wahliwy do bram przesuwnych samonośnych z 5 rolkami stalowymi na łożyskach kulkowych. Kompatybilny z szyną 70×70×4 mm, nośność 650 kg, mechanizm wahliwy z regulacją wysokości, zabezpieczenie cynkowe.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 138,12 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] wozki #111

  • Rozmiar szyny jezdnej 70x70x4
  • Typ produktu Wózek pojedynczy
  • Materiał rolek Stal
  • Liczba rolek [szt.] 5
  • Konstrukcja wózka Wahliwa
  • Maks. nośność [kg] 650
  • Typ systemu jezdnego System jezdny

Opis

Wózek jezdny 70 do bramy przesuwnej – 5-rolkowy wahliwy, rolki stalowe

Wózek jezdny 70 to wytrzymały, 5-rolkowy element jezdny przeznaczony do bram przesuwnych samonośnych. Konstrukcja wahliwa z trzpieniem łączącym wózek z podstawą zapewnia samoczynne dopasowanie do profilu szyny, co przekłada się na płynną i bezawaryjną pracę bramy nawet przy dużych obciążeniach — do 650 kg.

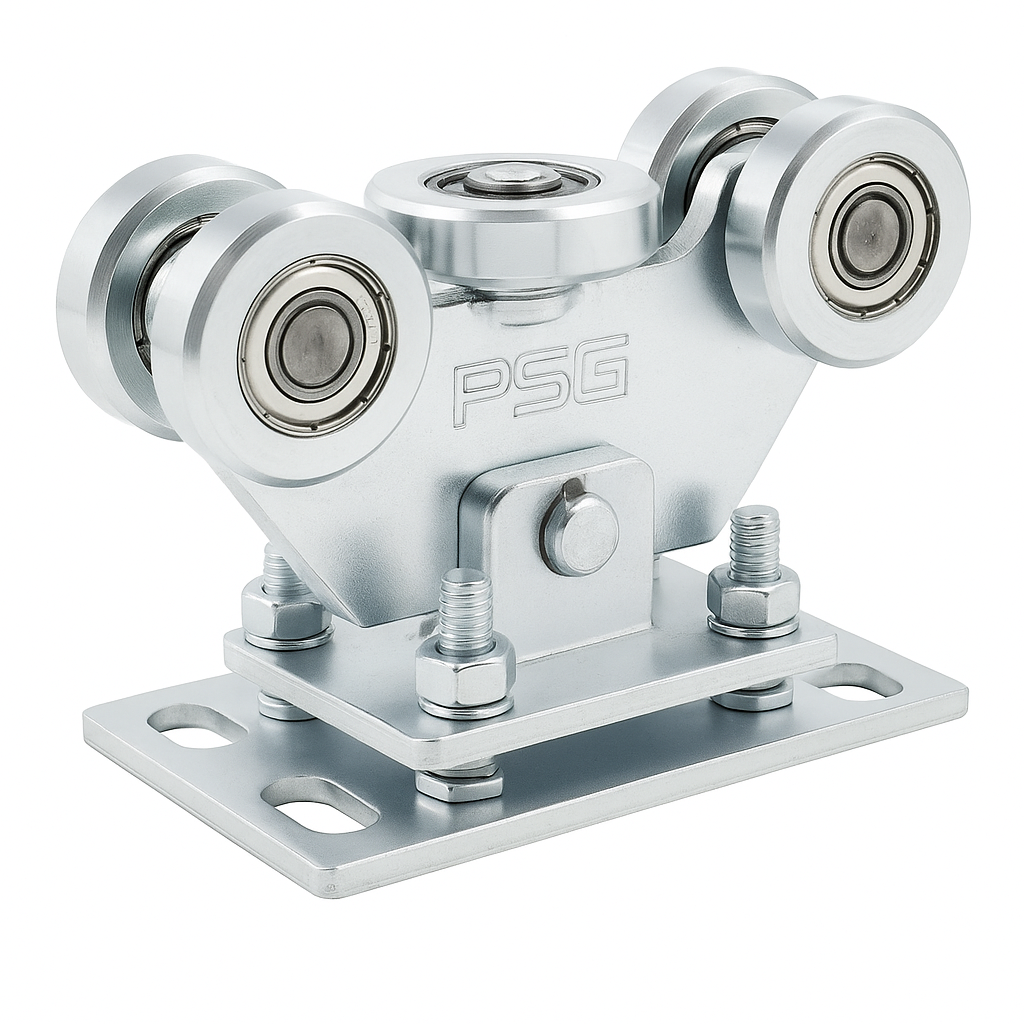

Wózek jezdny 70 z 5 rolkami stalowymi – widok perspektywiczny
Wózek jezdny 70 z 5 rolkami stalowymi – widok perspektywiczny

Budowa i zasada działania

Wózek wyposażony jest w 5 rolek stalowych, w tym jedną rolkę poziomą, które współpracują z szyną prowadzącą o wymiarach 70×70×4 mm. Wszystkie rolki osadzone są na łożyskach kulkowych, co gwarantuje niski opór toczenia i cichą pracę. Mechanizm wahliwy umożliwia wychylanie się wózka względem podstawy montażowej — dzięki temu kompensowane są drobne nierówności i ugięcia szyny, a obciążenie rozkłada się równomiernie na wszystkie rolki.

Regulacja wysokości realizowana jest za pomocą śrub w podstawie, co pozwala precyzyjnie ustawić poziom bramy podczas montażu. Całość pokryta jest powłoką cynkową, która zabezpiecza elementy stalowe przed korozją i zapewnia długotrwałą eksploatację na zewnątrz.

Parametry techniczne

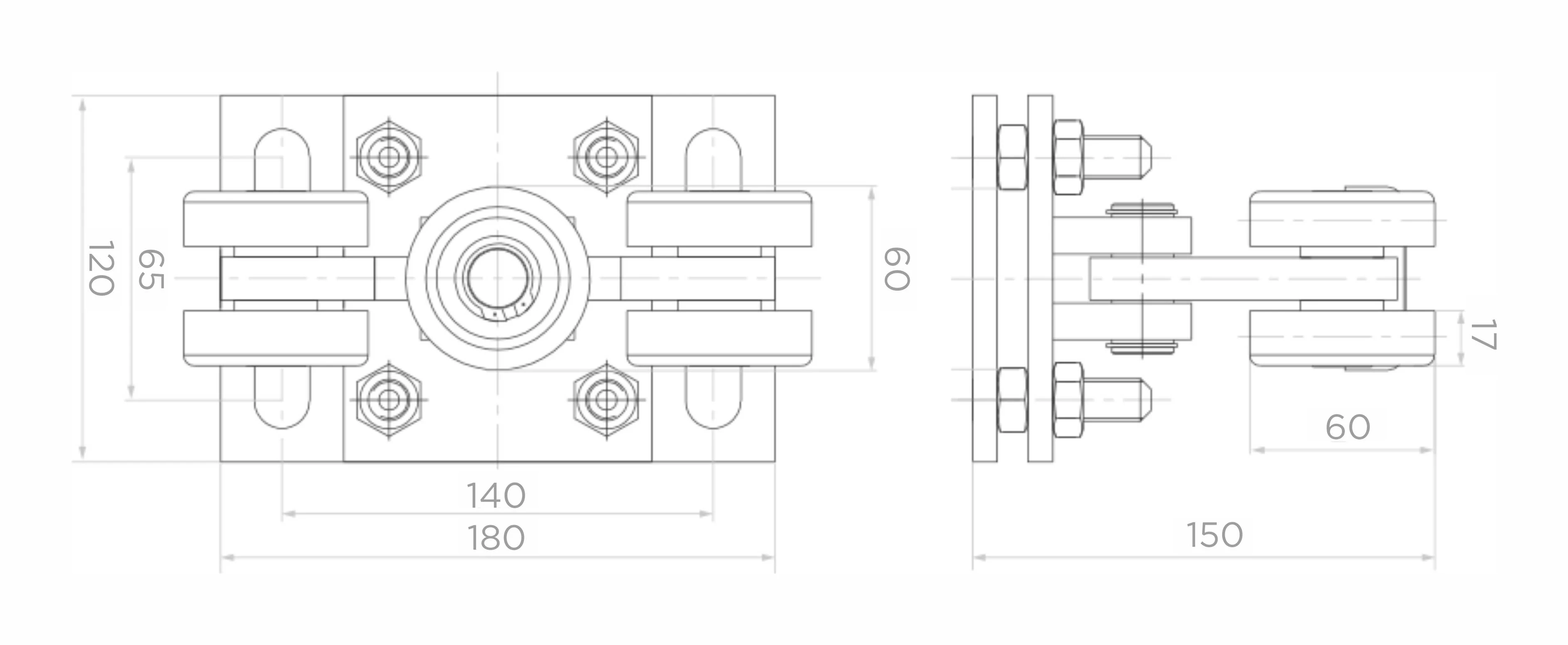

Rysunek techniczny wózka jezdnego 70 z wymiarami
Rysunek techniczny wózka jezdnego 70 z wymiarami
  • Liczba rolek: 5 (w tym 1 rolka pozioma)
  • Materiał rolek: stal z łożyskami kulkowymi
  • Kompatybilna szyna: 70×70×4 mm
  • Maksymalne obciążenie: 650 kg
  • Wysokość (H): 150 mm
  • Wymiary podstawy (szer. × dł.): 180 × 120 mm
  • Rozstaw montażowy podstawy: 140 × 65 mm
  • Głębokość boczna: 150 mm
  • Szerokość korpusu: 60 mm
  • Grubość podstawy: 17 mm
  • Waga: 5,7 kg
  • Objętość: 5243 cm³
  • Zabezpieczenie antykorozyjne: cynkowanie
  • Typ połączenia z podstawą: trzpień wahliwy
  • Regulacja wysokości: tak — za pomocą śrub
  • EAN: 5901289674546

Zastosowanie i montaż

Wózek przeznaczony jest do profesjonalnych instalacji bram przesuwnych samonośnych o wadze skrzydła do 650 kg. Dzięki wahliwej konstrukcji i regulacji wysokości montaż jest szybki i nie wymaga idealnie wypoziomowanego fundamentu — instalator ma możliwość precyzyjnej korekcji na etapie ustawiania bramy. Otwory montażowe w podstawie umożliwiają pewne zakotwienie do podłoża za pomocą standardowych śrub.
