Wózek jezdny 80 rolki stalowy do bram podwieszanych

Przejdź do sekcji Opinie

Wózek jezdny do bram podwieszanych | Nośność 350 kg | Szyna 80×80×5 mm. 3 rolki na łożyskach, wykończenie ocynkowane, waga 2,13 kg.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 86,86 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 24 godziny

Cechy produktu

[PIM] Bramy podwieszane - osprzęt #1035

  • Rozmiar szyny jezdnej 80x80x5
  • Maks. nośność [kg] 350

Opis

Wózek jezdny do bram podwieszanych – 3 rolki, szyna 80×80 mm, 350 kg

Wózek jezdny do bram podwieszanych z trzema rolkami na łożyskach — niezawodne rozwiązanie do systemów bram przesuwnych podwieszanych. Konstrukcja zaprojektowana z myślą o intensywnej eksploatacji zapewnia nośność do 350 kg i płynną pracę nawet przy dużych obciążeniach. Ocynkowana powierzchnia skutecznie chroni przed korozją, wydłużając żywotność elementu w zmiennych warunkach atmosferycznych.

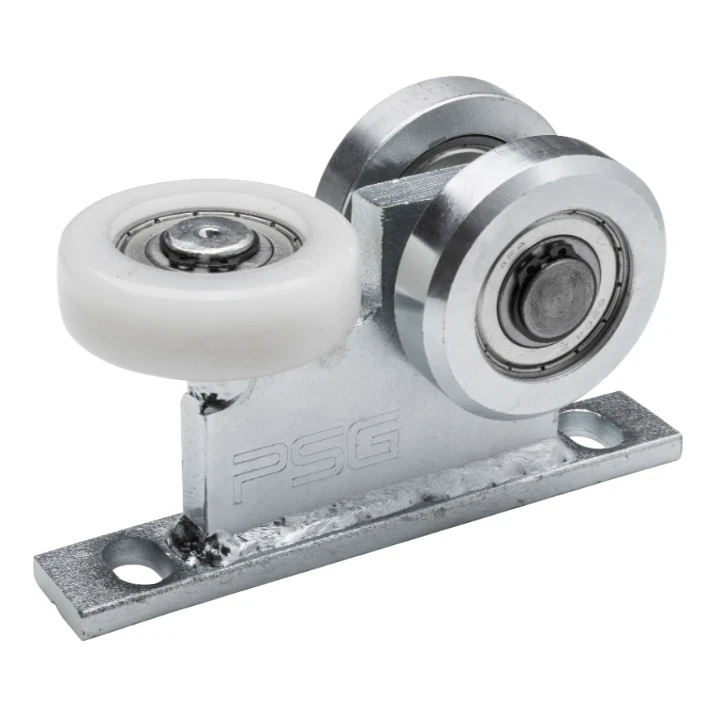

Wózek jezdny do bram podwieszanych z trzema rolkami – widok perspektywiczny
Wózek jezdny do bram podwieszanych z trzema rolkami – widok perspektywiczny

Budowa i zasada działania

Wózek wyposażony jest w trzy rolki na łożyskach tocznych — dwie pionowe rolki wykonane ze stali oraz jedną poziomą rolkę prowadzącą z tworzywa sztucznego. Taki układ zapewnia stabilne prowadzenie bramy w szynie oraz minimalizuje opory toczenia, co przekłada się na cichą i lekką pracę mechanizmu. Rolki stalowe przenoszą główne obciążenie pionowe, natomiast rolka z tworzywa pełni funkcję prowadzącą, eliminując boczne luzy i drgania.

Wózek jest zamocowany na stałe do podstawy montażowej z otworami, co umożliwia szybki i pewny montaż do konstrukcji bramy. Przeznaczony jest do współpracy z szyną prowadzącą 80×80×5 mm.

Wymiary i specyfikacja techniczna

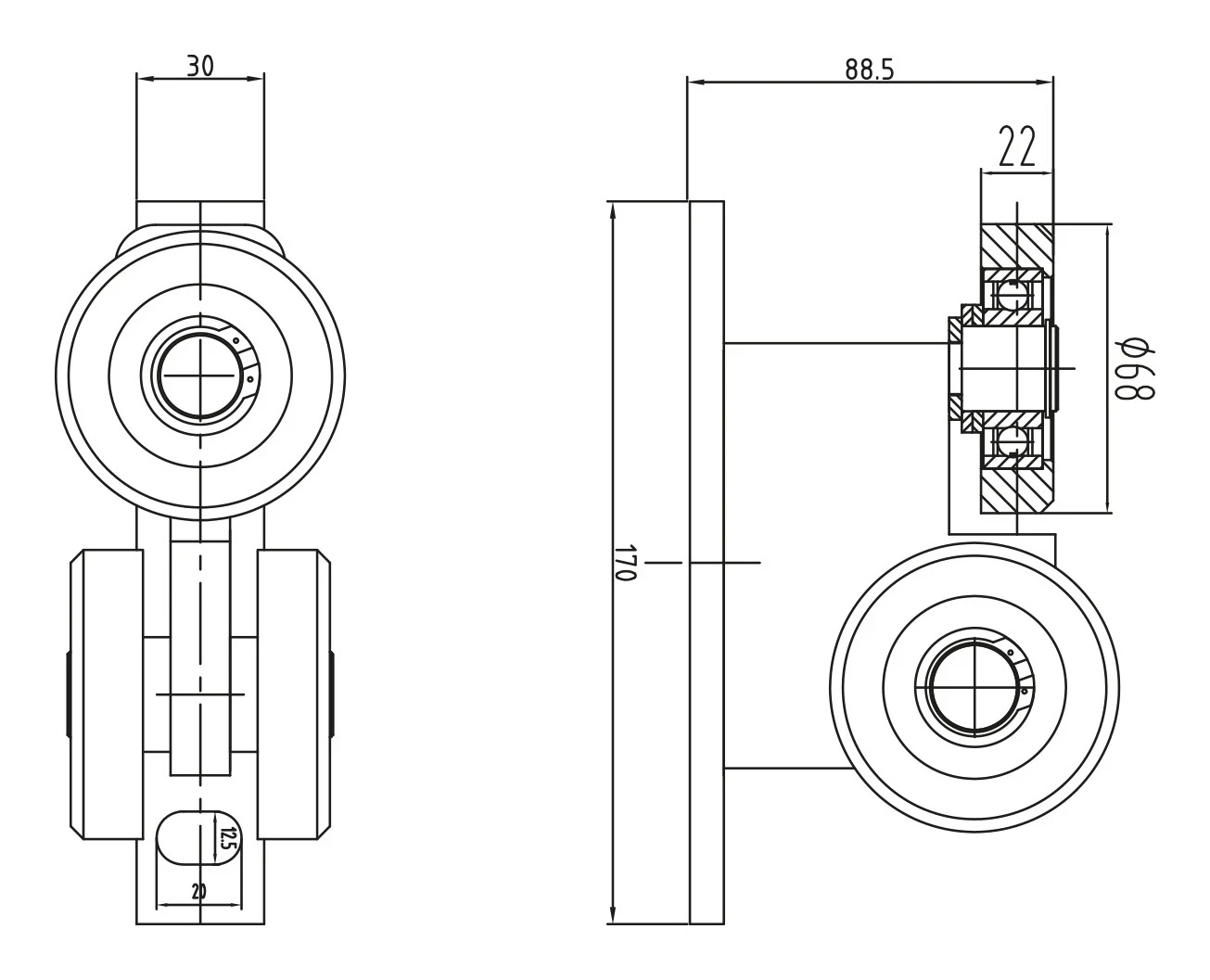

Rysunek techniczny wózka jezdnego – widok z przodu i z boku z wymiarami
Rysunek techniczny wózka jezdnego – widok z przodu i z boku z wymiarami

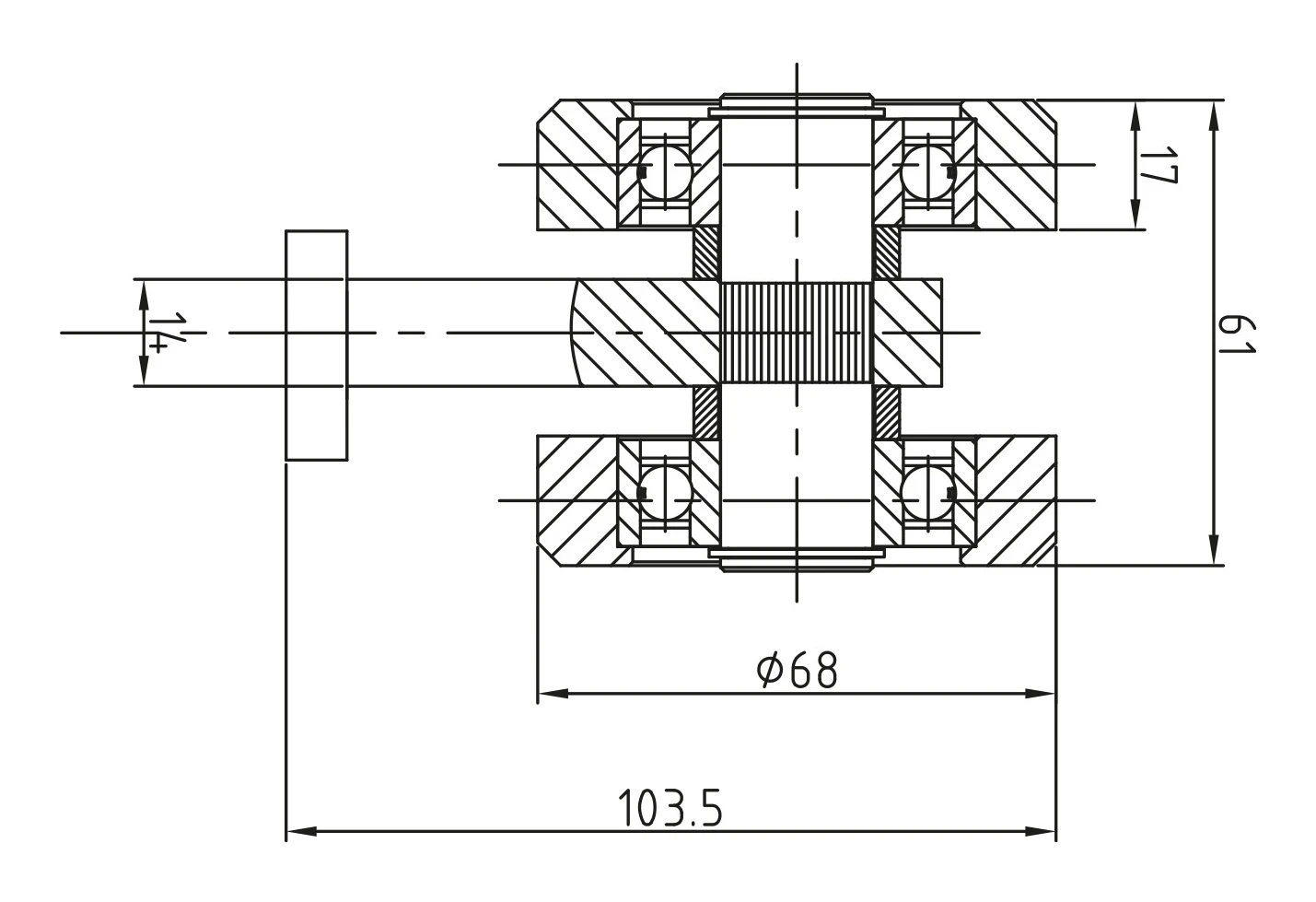

Rysunek techniczny wózka jezdnego – przekrój poprzeczny z wymiarami
Rysunek techniczny wózka jezdnego – przekrój poprzeczny z wymiarami
  • Maksymalna obciążalność: 350 kg
  • Szyna prowadząca: 80×80×5 mm
  • Liczba rolek: 3 (2 pionowe stalowe + 1 pozioma z tworzywa sztucznego)
  • Średnica rolek: fi68 mm
  • Wysokość całkowita (H): 105 mm
  • Rozstaw osi rolek: 170 mm
  • Głębokość (od podstawy do czoła rolki): 88,5 mm
  • Szerokość podstawy montażowej: 30 mm
  • Szerokość całkowita: 103,5 mm
  • Szerokość rowka szyny: 22 mm
  • Wysokość sekcji górnej: 17 mm
  • Wysokość sekcji dolnej: 61 mm
  • Rozstaw otworów montażowych w podstawie: 20 mm
  • Wykończenie powierzchni: ocynkowane
  • Mocowanie: na stałe do podstawy
  • Waga: 2,13 kg
  • Objętość: 1386 cm³
  • EAN: 5901289674591

Zastosowanie

Wózek przeznaczony jest do systemów bram przesuwnych podwieszanych w obiektach przemysłowych, halach magazynowych, warsztatach oraz budynkach gospodarczych. Wysoka nośność 350 kg pozwala na stosowanie go zarówno z lekkimi bramami z paneli sandwiczowych, jak i z cięższymi konstrukcjami stalowymi. Ocynkowana powierzchnia umożliwia eksploatację w warunkach narażonych na wilgoć i zmienne temperatury.
