Wózek jezdny 89x100 mm do szyny 6V.089 bramy przesuwnej 8 rolek ze stali

Przejdź do sekcji Opinie

Wózek jezdny do szyny 6V.089 | 8 stalowych rolek | Płyta podstawy 150×300 mm. Wahliwy wózek jezdny o wielopłytowej konstrukcji centralnej. Mocowanie 4×M16, waga 11,3 kg, wysokość 169 mm.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 289,17 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie
Czas wysyłki: 48 godzin

Cechy produktu

[PIM] wozki #111

  • Rozmiar szyny jezdnej 100x89x5
  • Typ produktu Wózek pojedynczy
  • Materiał rolek Stal
  • Liczba rolek [szt.] 8
  • Konstrukcja wózka Wahliwa
  • Typ systemu jezdnego System jezdny

Opis

Wózek jezdny 8-rolkowy wahliwy do bramy przesuwnej – rolki stalowe

Wózek jezdny 8-rolkowy wahliwy to wytrzymały element prowadzący do szynowych bram przesuwnych, kompatybilny z szyną 6V.089. Wielopłytowa konstrukcja centralna zapewnia zwiększoną nośność i stabilność pracy, a stalowe rolki gwarantują płynne prowadzenie skrzydła bramy przez wiele lat eksploatacji.

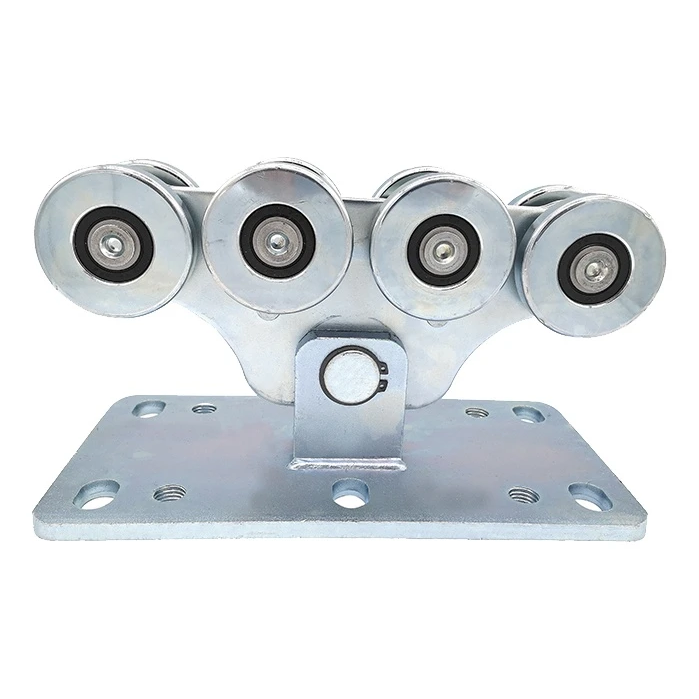

Wózek jezdny 8-rolkowy wahliwy – widok z przodu
Wózek jezdny 8-rolkowy wahliwy – widok z przodu

Kluczowe cechy produktu

  • Typ: wózek jezdny wahliwy
  • Liczba rolek: 8
  • Materiał rolek: stal
  • Kompatybilność: szyna 6V.089
  • Konstrukcja: wielopłytowa (zwiększona wytrzymałość)
  • Podstawa montażowa z otworami: 4× M16
  • Waga: 11,3 kg
  • Wysokość (H): 169 mm

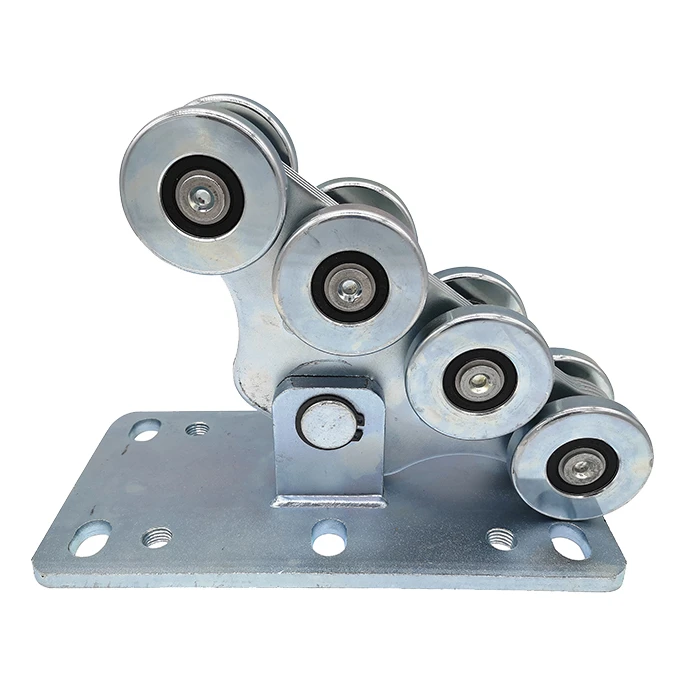

Wózek jezdny 8-rolkowy – widok perspektywiczny
Wózek jezdny 8-rolkowy – widok perspektywiczny

Trwałość i niezawodność na lata

Wózek wyróżnia się wysoką odpornością na uszkodzenia mechaniczne i obciążenia dynamiczne. Wielopłytowy element centralny redukuje odkształcenia pod dużym naciskiem, co przekłada się na stabilne prowadzenie nawet ciężkich skrzydeł bramowych. Stalowe rolki osadzone na łożyskach zapewniają cichą i płynną pracę, minimalizując opory toczenia oraz ograniczając potrzebę serwisowania. Konstrukcja wahliwa kompensuje ewentualne odchylenia osiowe szyny, chroniąc rolki przed nierównomiernym zużyciem.

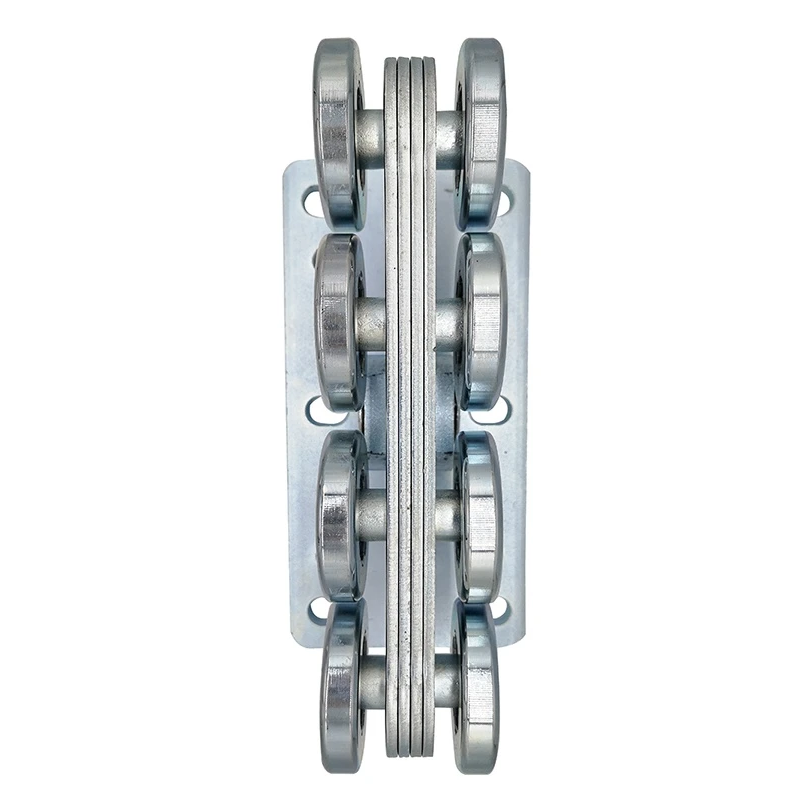

Wózek jezdny – widok od góry na układ rolek
Wózek jezdny – widok od góry na układ rolek

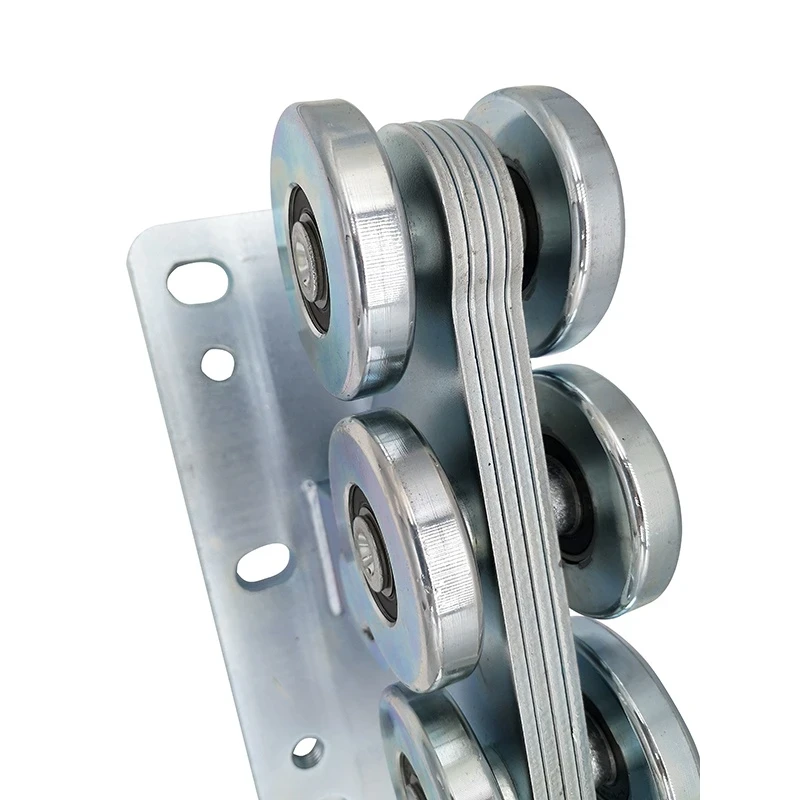

Wózek jezdny – zbliżenie na wielopłytową konstrukcję i rolki stalowe
Wózek jezdny – zbliżenie na wielopłytową konstrukcję i rolki stalowe

Wymiary gabarytowe

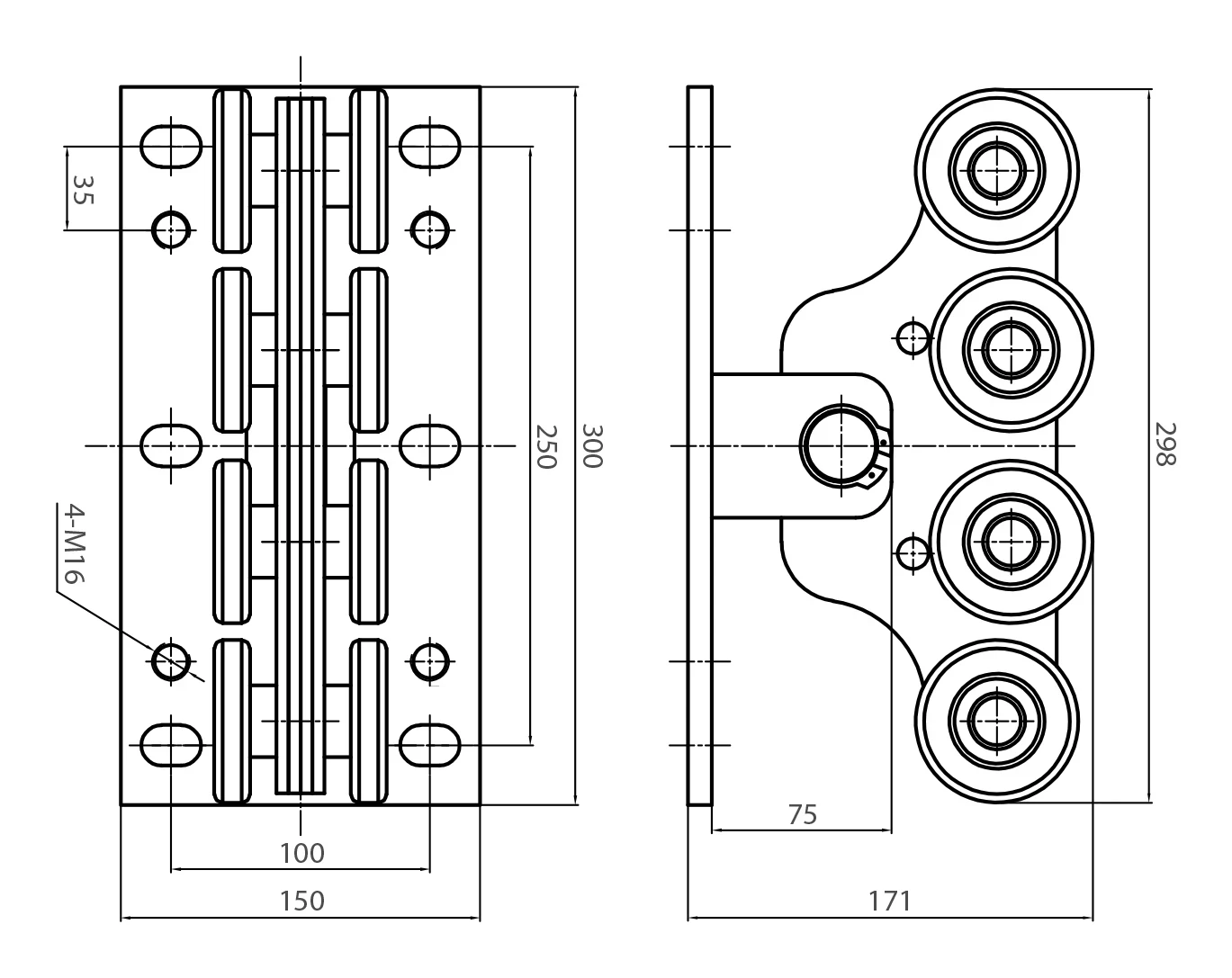

Rysunek techniczny wózka jezdnego – wymiary gabarytowe i rozstaw otworów montażowych
Rysunek techniczny wózka jezdnego – wymiary gabarytowe i rozstaw otworów montażowych

Na rysunku technicznym przedstawiono kluczowe wymiary wózka, które pozwalają precyzyjnie zaplanować montaż w obudowie bramy:

  • Wymiary płyty podstawy: 150 × 300 mm
  • Rozstaw otworów montażowych: 100 × 250 mm
  • Otwory montażowe: 4× M16
  • Odległość krawędziowa otworów: 35 mm
  • Szerokość całkowita z rolkami: 171 mm
  • Wysokość całkowita (widok boczny): 298 mm
  • Odsunięcie osi rolek od krawędzi podstawy: 75 mm

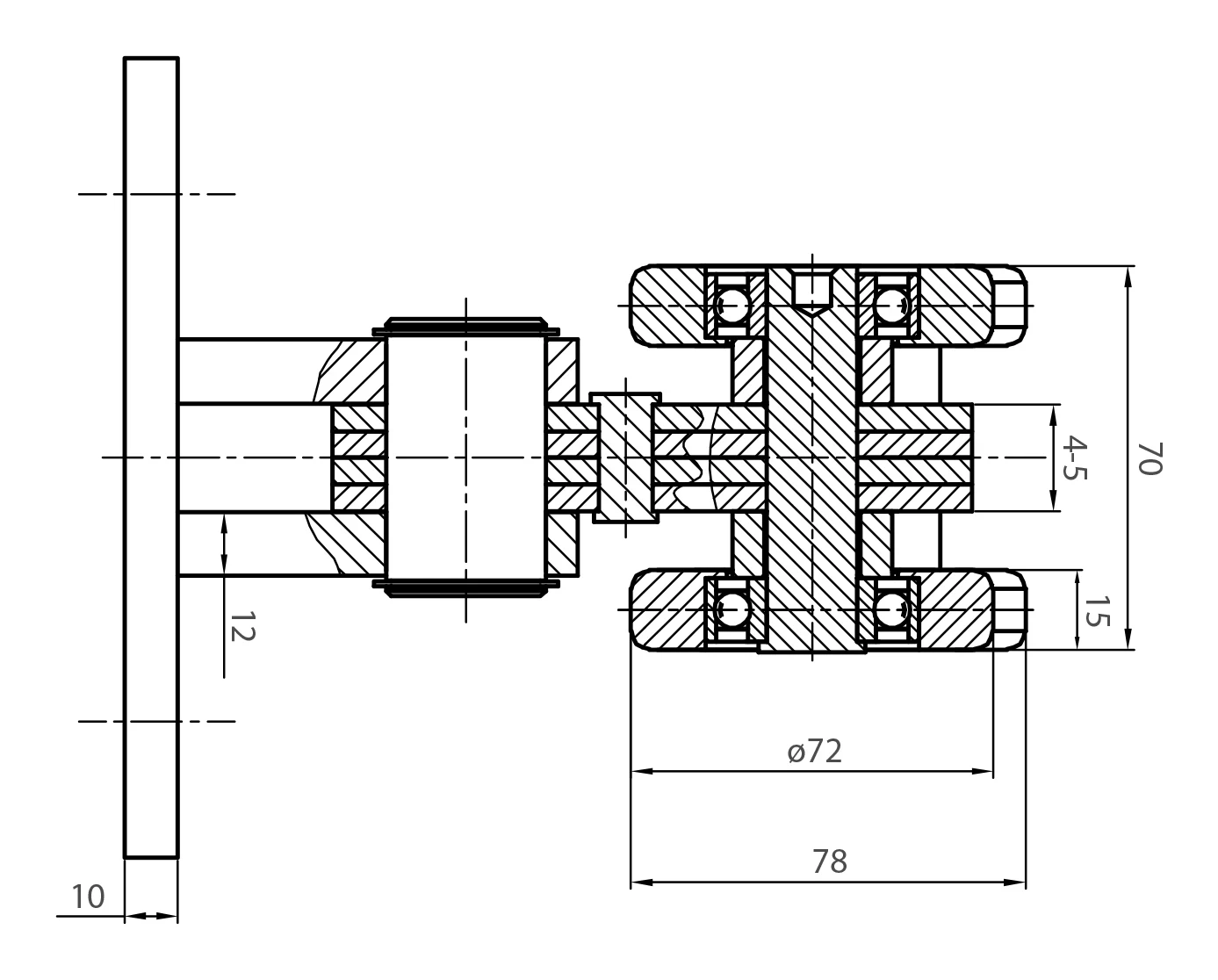

Przekrój techniczny wózka jezdnego – wymiary rolek i szczegóły konstrukcyjne
Przekrój techniczny wózka jezdnego – wymiary rolek i szczegóły konstrukcyjne

Parametry rolek i przekroju

  • Średnica rolki: ø72 mm
  • Szerokość rolki: 78 mm
  • Wysokość zespołu rolki: 70 mm
  • Szczelina prowadząca szyny: 4–5 mm
  • Grubość płyty podstawy: 10 mm
  • Średnica łożyska: 12 mm
  • Luz dolny: 15 mm
  • Objętość: 5243,44 cm³
  • EAN: 5903313200240

Wózek stanowi gotowy do montażu podzespół, który po zamocowaniu do ramy bramy za pomocą czterech śrub M16 jest natychmiast gotowy do pracy. Dzięki solidnej konstrukcji stalowej i precyzyjnie wykonanym łożyskowaniom produkt zapewnia wieloletnią, bezawaryjną eksploatację nawet w intensywnie użytkowanych bramach przemysłowych.
