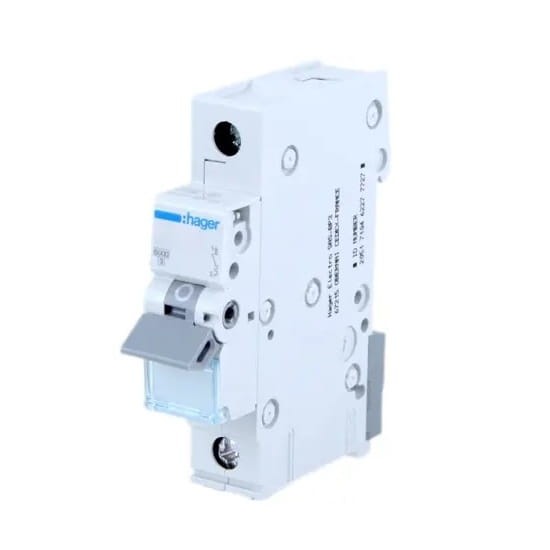

Wyłącznik nadprądowy Hager 1P 16A B 6kA
Wystaw opinię o produkcie
Wyłącznik nadprądowy 1P 16A | Charakterystyka B | Zdolność zwarciowa 6kA. Miniaturowy wyłącznik instalacyjny MCB z podwójnym zabezpieczeniem termobimetalowym i elektromagnetycznym. Napięcie znamionowe 230/400V AC, montaż na szynie TH35 DIN, szerokość 1 moduł 18mm. Zgodność z normą IEC 60898-1, klasa ograniczenia energii 3.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant:
Poszczególne warianty mogą różnić się ceną
Opcje pakowania
Kod produktu:
Cechy produktu
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Charakterystyka wyzwalania B
- Typ wyłącznika nadprądowy
- Prąd znamionowy [A] 16A
- Liczba biegunów 1P
- Zdolność zwarciowa [kA] 6 kA
- Marka HAGER
Opis
Hager Wyłącznik Nadprądowy B 16A 1P 6kA
Wyłącznik nadprądowy MCB B 16A 1P 6kA MBN116E marki Hager, znany również jako wyłącznik instalacyjny, pełni kluczową rolę w instalacjach elektrycznych, gwarantując bezpieczeństwo poprzez przerwanie ciągłości obwodu, gdy prąd przekroczy dopuszczalną wartość.
Model MBN116E zabezpiecza przed skutkami nadmiernych przetężeń (przeciążeń i zwarć) do 6kA. Charakteryzuje się opóźnionym działaniem (3-5 krotność prądu wyzwalającego zabezpieczenie), zapewniając skuteczną ochronę urządzeń nieczułych na przeciążenia termiczne i o niskich prądach rozruchowych.
Budowa wyłącznika MBN116E:
- 1 - dźwignia napędowa
- 2 - zamek
- 3 - styk stały i styk ruchomy
- 4 - zaciski przyłączeniowe
- 5 - wyzwalacz termobimetalowy (przeciążeniowy)
- 6 - wkręt regulacyjny
- 7 - wyzwalacz elektromagnetyczny (zwarciowy)
- 8 - komora gaszeniowa (do gaszenia łuku elektrycznego)
Specyfikacja
| Parametr | Wartość |
|---|---|
| Prąd znamionowy In | 16 A |
| Typ wyłącznika nadprądowego | B |
| Znamionowa zwarciowa zdolność łączeniowa Icn | 6 kA |
| Liczba biegunów | 1 P |
| Liczba modułów | 1 |
| Napięcie znamionowe łączeniowe Ue (AC) | 230/400 V |
| Znamionowe napięcie izolacji Ui | 500 V |
| Częstotliwość znamionowa | 50/60 Hz |
| Rodzaj podłączenia | ze śrubą |
| Moment dokręcający | 2,8 Nm |
| Całkowite straty mocy dla prądu znamionowego | 2,44 W |
| Wytrzymałość elektryczna (liczba cykli) | 4000 |
| Wytrzymałość mechaniczna (liczba cykli) | 20000 |
| Temperatura pracy | -25 do 60 °C |
| Temperatura magazynowania | -25 do 80 °C |
| Wysokość produktu | 83 mm |
| Szerokość produktu | 17,5 mm |
| Głębokość produktu | 70 mm |
Pliki do pobrania
Karta produktu MBN116E HAGER.pdf
355.10 kB
Karta produktu MBN116E HAGER
